Замена прокладки головки блока цилиндров Chevrolet Niva

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Яма/Эстакада
Не обозначено
Автосервисы рядом

Инструменты:

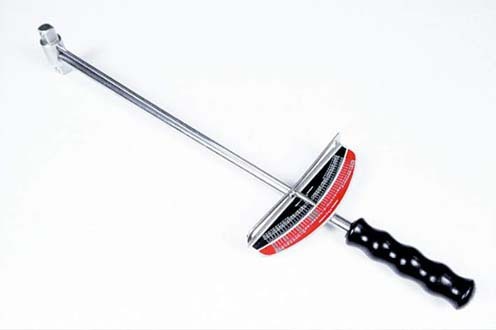

  • Динамометрический ключ
  • Отвёртка крестовая
  • Отвёртка плоская
  • Пассатижи
  • Ключ на 8
  • Ключ на 10
  • Накидной ключ на 13
  • Рожковый ключ на 17 2шт
  • Накидной ключ на 17
  • Накидной ключ на 22
  • Торцовый вороток
  • Удлинитель торцового воротка
  • Головка для торцового воротка на 8
  • Головка для торцового воротка на 10
  • Головка для торцового воротка на 13
  • Головка для торцового воротка на 17
  • Головка для торцового воротка на 13 E-Torx

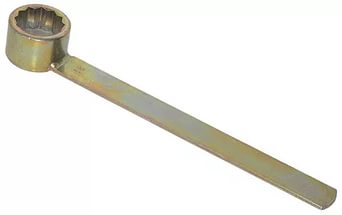

  • Храповичный ключ

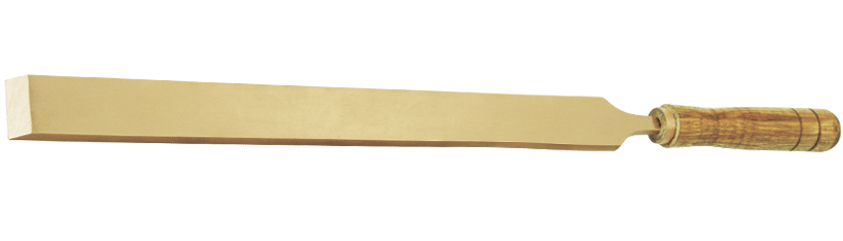

    Шабер

Детали и расходники:

  • Прокладка головки блока двс
  • Прокладка клапанной крышки двс
  • Прокладка натяжителя цепи
  • Герметик
  • Охлаждающая жидкость на долив
  • Стопорная шайба распределительного вала
    Наждачная шкурка на 180-240

Примечание:
Прокладку головки блока цилиндров заменяют при ее повреждении.

Основные признаки повреждения прокладки головки блока Шевроле Нива:

– недостаточная компрессия (ниже 1 МПа (10 кгс/см2)) в одном или нескольких цилиндрах;

– прорыв газов в систему охлаждения (бурление, вспенивание жидкости в радиаторе, быстрое падение уровня жидкости в расширительном бачке при отсутствии наружных течей);

– попадание охлаждающей жидкости в систему смазки (эмульсия на указателе уровня масла, расслоение слитого из картера масла – особенно заметно в прозрачной емкости);

– попадание масла в систему охлаждения (масляная пленка на поверхности жидкости в расширительном бачке).

Замена прокладки головки блока цилиндров Шевроле Нива

1. Снимите крышку головки блока цилиндров, как описано здесь.

2. Слейте жидкость из системы охлаждения двигателя, как описано здесь.

3. Снизьте давление в системе питания, как описано здесь.

4. Отсоедините от дроссельного узла и ресивера трос привода дроссельной заслонки.
Замена прокладки головки блока цилиндров Chevrolet Niva

5. Снимите корпус подшипников вместе с распределительным валом со шпилек головки блока цилиндров, за ранее выставив метки храповичным ключом и сняв звезду распределительного вала, как описано здесь.
Замена прокладки головки блока цилиндров Chevrolet Niva


Замена прокладки головки блока цилиндров Chevrolet Niva
Храповичный ключ

6. Снимите рычаги привода клапанов, выверните из отверстий головки блока цилиндров все гидроопоры рычагов.
Замена прокладки головки блока цилиндров Chevrolet Niva

7. Снимите рампу подвода масла к гидроопорам.
Замена прокладки головки блока цилиндров Chevrolet Niva

8. Отсоедините колодку жгута провода от датчика, положения дроссельной заслонки.
Замена прокладки головки блока цилиндров Chevrolet Niva

9. Отсоедините колодку жгута провода от датчика, регулятора холостого хода.
Замена прокладки головки блока цилиндров Chevrolet Niva

10. Отсоедините колодку жгута провода от датчика, температуры охлаждающей жидкости системы управления двигателем.
Замена прокладки головки блока цилиндров Chevrolet Niva

11. Разъедините разъем жгута проводов форсунок.
Замена прокладки головки блока цилиндров Chevrolet Niva

12. Отсоедините колодку проводов от датчика детонации.
Замена прокладки головки блока цилиндров Chevrolet Niva

13. Отведите моторный жгут в сторону.
Замена прокладки головки блока цилиндров Chevrolet Niva

14. Отсоедините провода от свечей зажигания.
Замена прокладки головки блока цилиндров Chevrolet Niva

15. Сдвиньте защитный колпачок и отсоедините провод от датчика указателя температуры охлаждающей жидкости.
Замена прокладки головки блока цилиндров Chevrolet Niva

16. Отсоедините приемную трубу от выпускного коллектора.
Замена прокладки головки блока цилиндров Chevrolet Niva

17. Выверните верхний болт крепления распорки впускной трубы и, ослабив нижний болт крепления распорки, отведите ее в сторону.
Замена прокладки головки блока цилиндров Chevrolet Niva

18. Ослабьте хомут крепления и отсоедините от дроссельного узла шланг продувки адсорбера.
Замена прокладки головки блока цилиндров Chevrolet Niva

19. Ослабьте хомуты крепления и отсоедините шланги радиатора системы охлаждения от патрубка головки блока цилиндров.
Замена прокладки головки блока цилиндров Chevrolet Niva

20. Ослабьте хомут крепления и отсоедините шланг нижнего патрубка термостата.
Замена прокладки головки блока цилиндров Chevrolet Niva

21. Ослабьте хомут крепления и отсоедините шланг бокового патрубка термостата.
Замена прокладки головки блока цилиндров Chevrolet Niva

22.Ослабьте хомут крепления и отсоедините от патрубка головки блока цилиндров шланг подвода жидкости к радиатору отопителя.
Замена прокладки головки блока цилиндров Chevrolet Niva

23. Отверните гайки топливных трубок и разъедините магистрали подачи и слива топлива.
Замена прокладки головки блока цилиндров Chevrolet Niva

24. Выверните верхний болт крепления задней распорки впускной трубы, ослабьте нижний болт распорки и отведите ее в сторону.
Замена прокладки головки блока цилиндров Chevrolet Niva

25. Отверните две гайки крепления теплозащитного щитка стартера.
Замена прокладки головки блока цилиндров Chevrolet Niva

Так расположены гайки крепления теплозащитного щитка.
Замена прокладки головки блока цилиндров Chevrolet Niva

26. Отведите щиток в сторону.
Замена прокладки головки блока цилиндров Chevrolet Niva

27. Снимите натяжитель цепи.
Замена прокладки головки блока цилиндров Chevrolet Niva

28. Отсоедините от двигателя кронштейн насоса гидроусилителя рулевого управления и отведите его в сторону вместе с насосом.
Замена прокладки головки блока цилиндров Chevrolet Niva

29. Снимите цепь со звездочки распределительного вала.
Замена прокладки головки блока цилиндров Chevrolet Niva

30. Аккуратно уложите ее на башмак натяжителя.
Замена прокладки головки блока цилиндров Chevrolet Niva

Проследите, чтобы цепь не вышла из зацепления со звездочкой вала привода масляного насоса. Лучше всего перевязать цепь проволокой.

31. Выверните десять болтов крепления головки блока цилиндров. Головки болтов выполнены под ключ «E-Torx», однако при необходимости можно воспользоваться головкой «на 13».
Замена прокладки головки блока цилиндров Chevrolet Niva

32. Снимите головку блока. Снимать головку блока удобнее с помощником, так как она довольно тяжелая.
Замена прокладки головки блока цилиндров Chevrolet Niva

33. Снимите расположенную под головкой прокладку.
Замена прокладки головки блока цилиндров Chevrolet Niva

34. Чтобы определить причину выхода из строя прокладки, внимательно осмотрите ее. На окантовке отверстий прокладки будут видны следы прогара между камерами сгорания соседних цилиндров.
Замена прокладки головки блока цилиндров Chevrolet Niva

35. между камерой сгорания и каналом рубашки системы охлаждения.
Замена прокладки головки блока цилиндров Chevrolet Niva

36. или между камерой сгорания и каналом системы смазки.
Замена прокладки головки блока цилиндров Chevrolet Niva

37. Тщательно очистите поверхность блока от остатков старой прокладки.

Полезный совет:
Старую прокладку лучше очищать заострённым предметом, например шабером, но не делайте царапины.
Замена прокладки головки блока цилиндров Chevrolet Niva
После очистки прокладки, поверхоcть блока стоит зачистить мелкой шкуркой на 180-240, пока поверхность не приобрtтёт матовый равномерный оттенок.

38. Извлеките посторонние отложения из каналов рубашки системы охлаждения (при их наличии). На фото показано извлечение старого герметика.
Замена прокладки головки блока цилиндров Chevrolet Niva

39. Порядок затяжки болтов крепления головки блока цилиндров.
Замена прокладки головки блока цилиндров Chevrolet Niva

40. Установите головку блока цилиндров, отцентрировав ее по двум направляющим втулкам, вверните болты ее крепления и затяните их в четыре приема в определенной последовательности (согласно рисунка):

– предварительно моментом 20,0 Н·м (2,0 кгс·м);

– "11" болт окончательно дотяните моментом 31,36–39,1 Н·м (3,2–3,99 кгс·м)

– остальные дотяните моментом 69,4–85,7 Н·м (7,1–8,7 кгс·м);

– доверните на угол 90°;

– окончательно доверните на угол 90°.

Примечание:
Затяжку болтов головки блока, постели распределительного вала, звёздочки распределительного вала выполняйте с помощью динамометрического ключа, нужным моментом.
Замена прокладки головки блока цилиндров Chevrolet Niva
