Cнятие радиатора гидроусилителя руля Chevrolet Niva

Инструменты:

• Торцовый вороток
• Удлинитель для торцового воротка
• Головка для торцового воротка на 8
• Головка для торцового воротка на 10
• Отвёртка крестовая
• Накидной ключ на 8
• Накидной ключ на 10

Детали и расходники:

• Ветошь
• Емкость для слива жидкости
• Жидкость – масло гидроусилителя рулевого управления

1. Снимаем экран двигателя, как описано здесь.

2. Снимаем облицовку радиатора, как описано здесь.

3. Снимаем корпус воздушного фильтра, как описано здесь.

4. Накидным ключом «на 8» отворачиваем два болта кронштейна крепления корпуса воздушного фильтра.

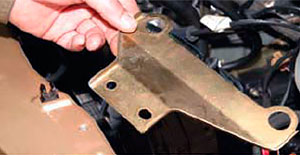

5. Снимаем кронштейн.

6. Подставляем под патрубки радиатора гидроусилителя руля емкость для слива жидкости.

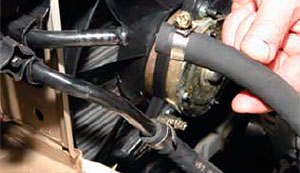

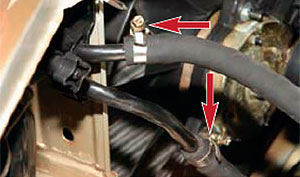

7. Крестообразной отверткой ослабляем два хомута крепления шлангов на трубках радиатора.

8. Снимаем с верхней трубки шланг отвода жидкости из радиатора.

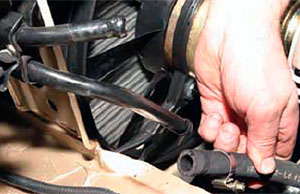

9. Снимаем с нижней трубки шланг подвода жидкости к радиатору.

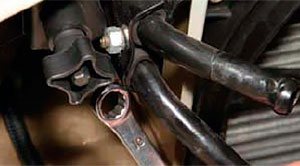

10. Накидным ключом «на 10» отворачиваем гайку скобы крепления патрубков радиатора к кронштейну.

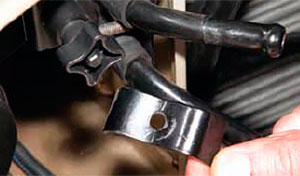

11. Снимаем скобу.

Под скобой установлены резиновые защитные трубки.

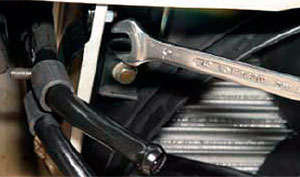

12. Ключом «на 10» отворачиваем гайку крепления кронштейна к левой стойке радиатора.

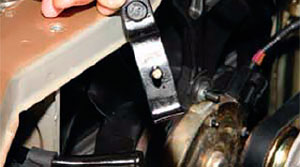

13. Снимаем кронштейн.

14. Снимаем верхний направляющий кожух радиатора, как описано здесь.

15. Головкой «на 10» с удлинителем отворачиваем два болта верхнего.

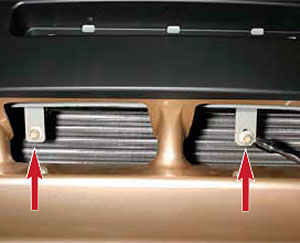

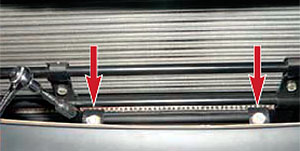

16. Отворачиваем два болта нижнего крепления радиатора гидроусилителя к кронштейнам балки переднего бампера.

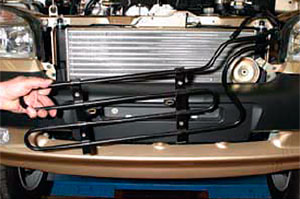

17. Снимаем радиатор гидроусилителя руля.

18. Установку радиатора проводим в обратной последовательности. Заливаем жидкость в бачок гидроусилителя руля и прокачиваем систему.
