Генератор - снятие, установка и проверка Nissan Primera 2001 - 2007

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Подъемник
Не обозначено
Автосервисы рядом

Инструменты:

  • Тиски
  • Паяльник
  • Домкрат
  • Отвертка плоская малая
  • Шестигранник
  • ​Рожковый ключ 14 мм

Детали и расходники:

  • Диодный мост
  • Щеточный узел
  • Клепки
  • Якорь
  • Задний подшипник на якоре
  • Передний подшипник на якоре
  • Охлаждающая жидкость
  • Деревянные доски

Снятие

1. Отсоедините клемму провода «массы» минус от отрицательного полюса аккумулятора.

2. Домкратим справа авто, незабываем для страховки что-нибудь подложить.

3. Снимаем колесо и снимаем пластиковую защиту.

Правая сторона без колеса Nissan Primera

4. Ложимся на спину и лезем под машину. Видим натяжной ролик.

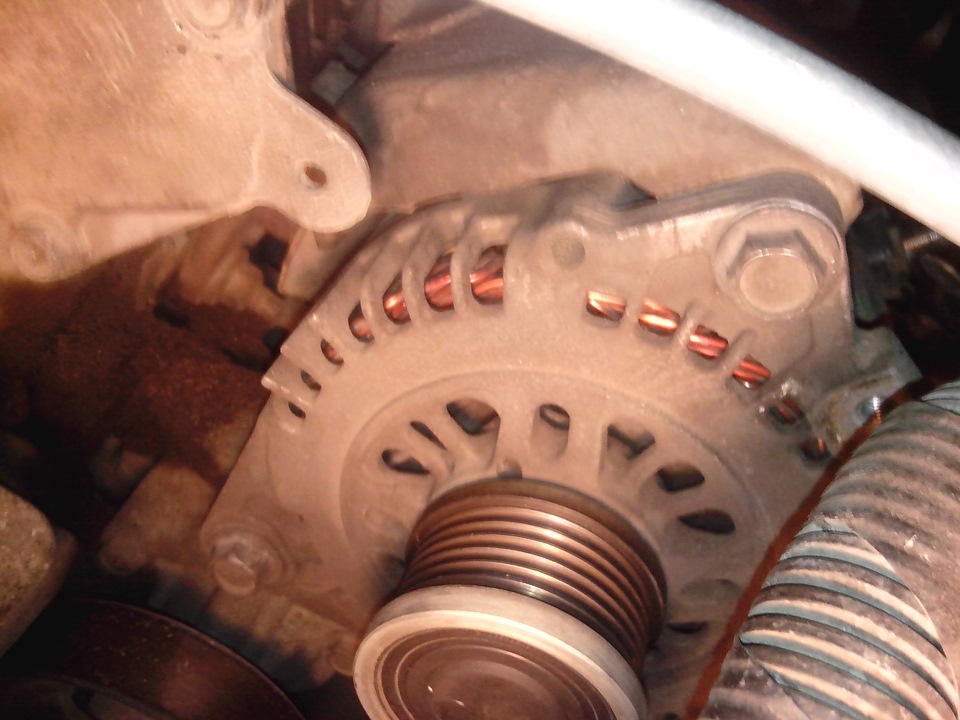

Натяжной ролик Nissan Primera

5. Отводите одной рукой ключом ролик, а другой рукой вставляете шестигранник в совпавшие отверстия.

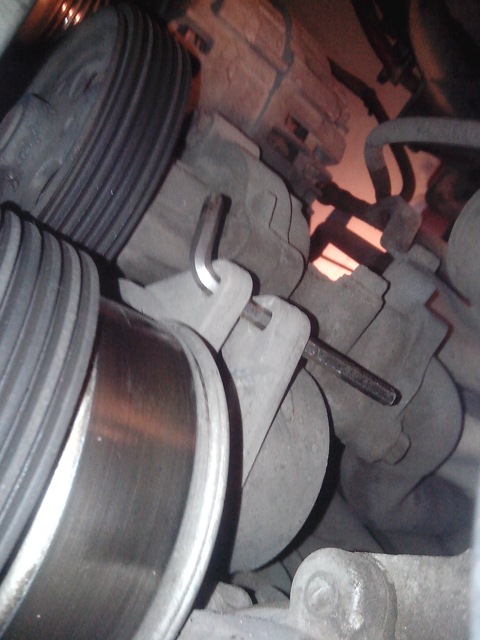

Отводим ролик и вставляем шестигранник в совпавшие отверстия Nissan Primera

6. Снимаем все провода с генератора и разжимаем пластиковые клипсы, что бы освободить весь жгут.

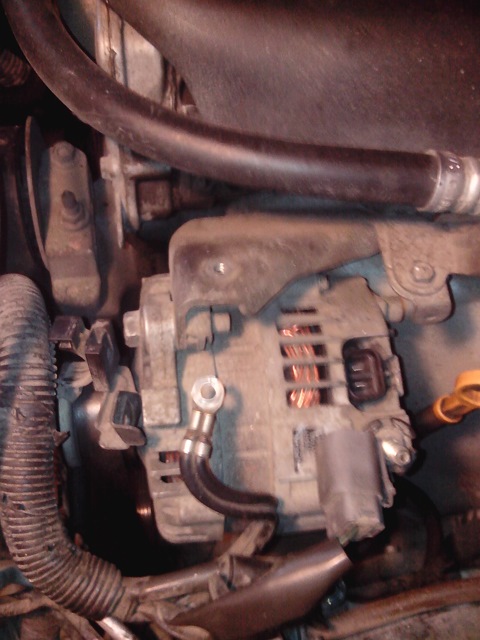

Снимаем провода с генератора Nissan Primera

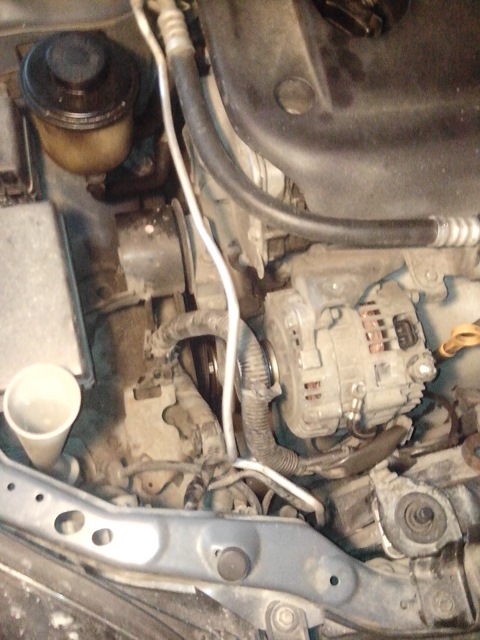

7. Снимаем бачок с антифризом (просто в сторону отведите его).

Разжимаем пластиковые клипсы, что бы освободить весь жгут проводов Nissan Primera

8. Генератор крепится на двух болтах (верхний короткий, нижний длинный).

Болты на которых крепится генератор Nissan Primera

9. Когда болты выкрутили то покачивающими движениями освобождаем его из посадочного места. Далее вытаскиваем его аккуратно через дыру, где был бачок с антифриза.

10. Установка генератора производится в последовательности, обратной снятию.

Примечания:

Момент затяжки гайки клеммы В генератора составляет 7,9-11 Нм.
Момент затяжки гайки клеммы провода «массы» {-) составляет 2,3-2,6 Нм.
Момент затяжки нижнего болта крепления генератора составляет 59-69 Нм (автомобили с двигателями серии QR), 38-50 Нм (автомобили с двигателями серии QG), 44-57 Нм (автомобили с двигателями серии YD), 50 Нм (автомобили с двигателями серии F9Q).

Разборка

1. Выкручиваем 4 направляющих болта. И все гайки на задней стенке (под пластиковой заглушкой тоже одна)

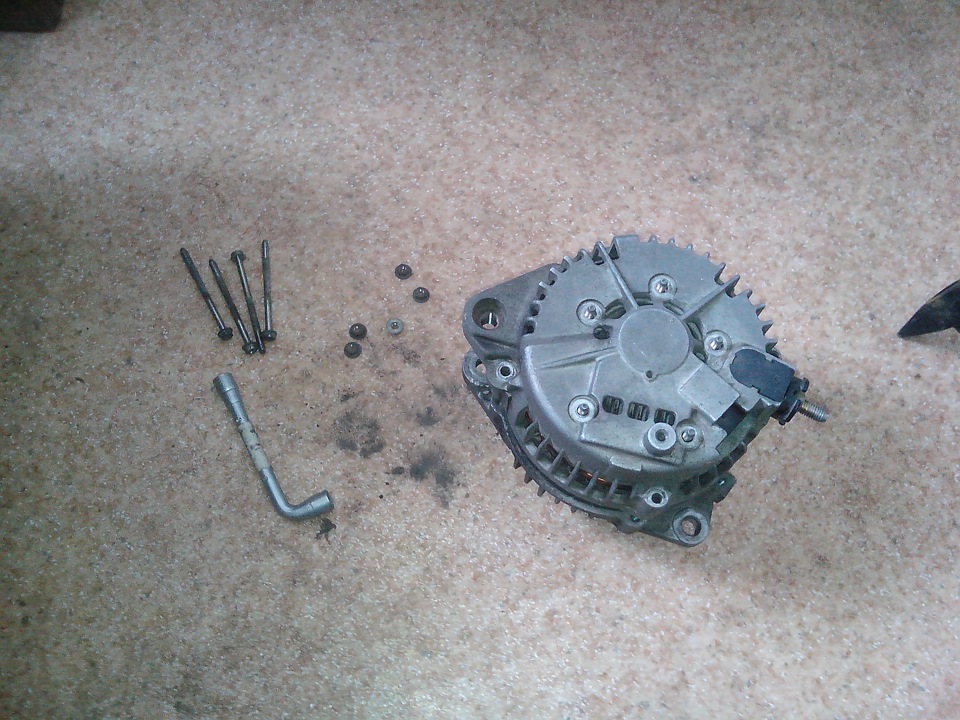

Разбираем генератор Nissan Primera

2. Сбиваем аккуратно корпус (одну половину). Видим задний подшипник на якоре, меняем. Статор с диодным мостом и щеточным узлом также выбиваем.

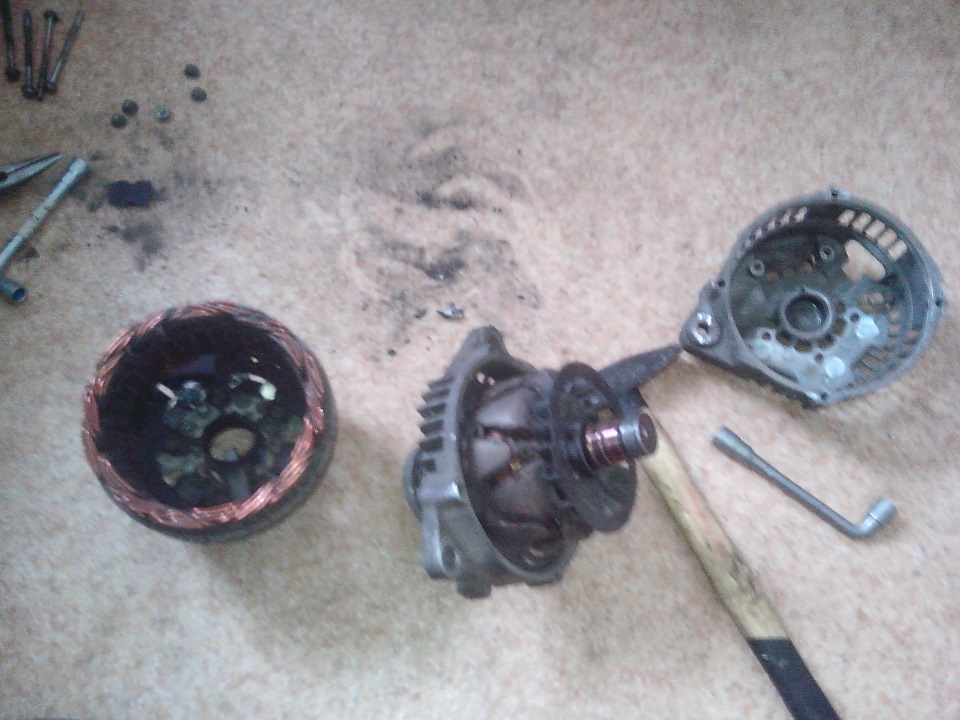

Генератор без корпуса Nissan Primera

3. Остается одна половина с муфтой на якоре и половинкой корпуса. Муфту снять можно зажав якорь, через деревянные дощечки в тисках. Снимите муфту и освободите якорь, там и передний подшипник увидите.

4. Снимаем диодный мост и щеточный узел с помощью паяльника.

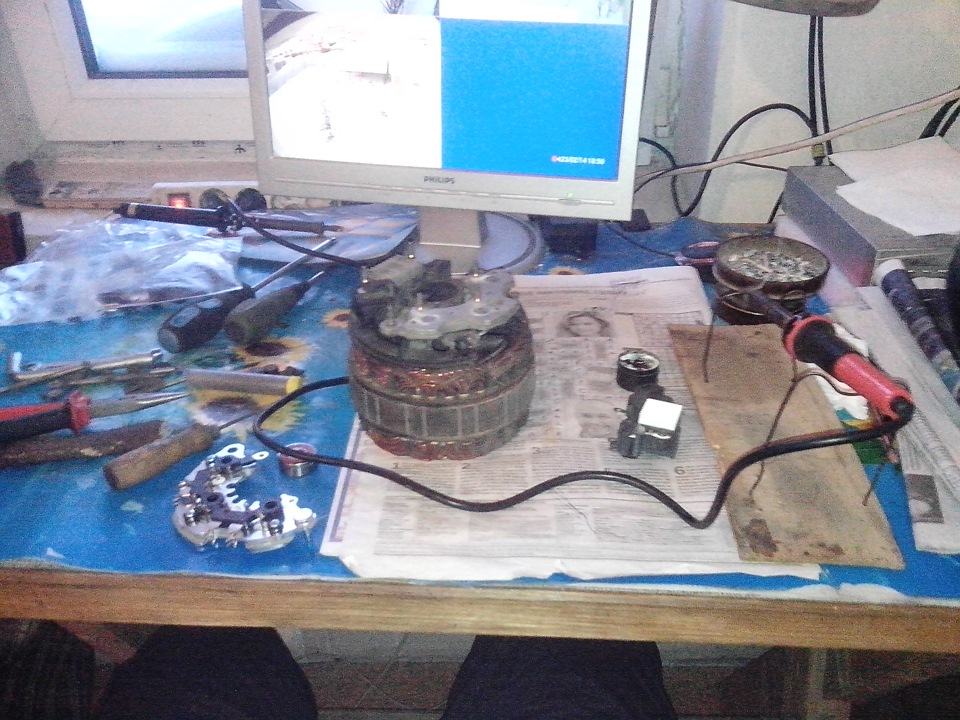

Снимаем диодный мост и щеточный узел. с помощью паяльника. Nissan Primera

5. Скрепляем новый диодный мост и щеточный узел с помощью клепок.

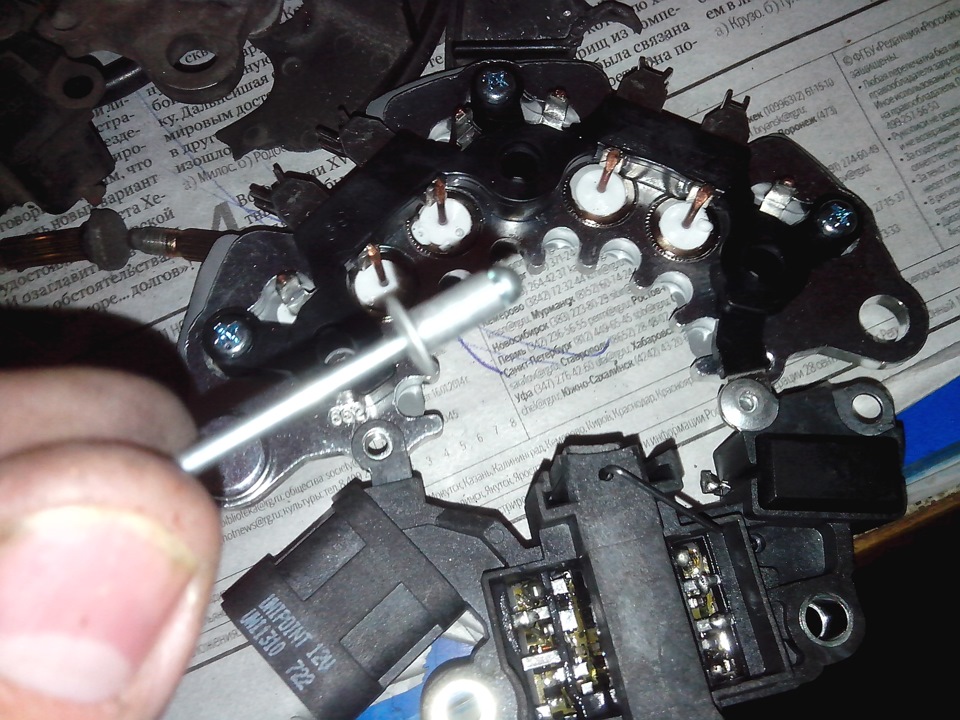

Скрепляем новый диодный мост и щеточный узел с помощью клепок Nissan Primera

6. Собираем обратно.

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников
  • Качественных фото ремонта

Источник: http://carpod.ru/generator-nissan-primera-p12-s-2002-gg-snyatie-i-ustanovka-proverka-198.htm
