Инструкция по разборке дефлекторов отопителя на месте Lada Largus

Процесс разборки дефлекторов отопителя на месте:

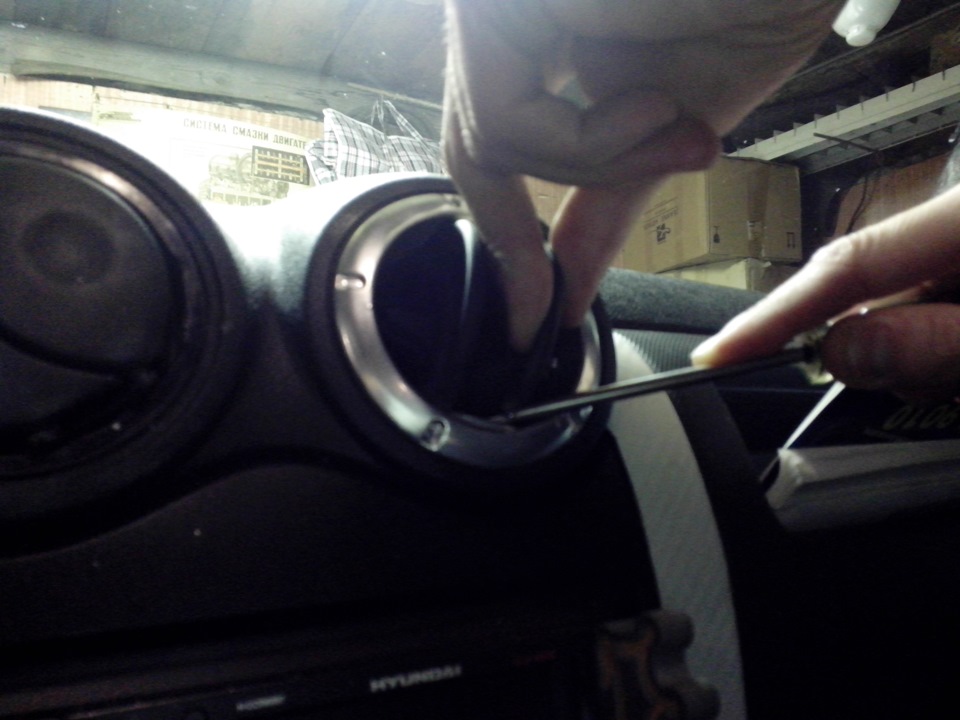

Нам понадобится отвертка с плоским лезвием. Берем отвертку и аккуратненько вставляем ее между декор. кольцом и лопастью(задвижкой) дефлектора в том месте где у нее шарнир.

Далее, отвертку пользуем как рычаг, и как бы приподымаем шток шарнира из его крепления и одновременно тянем на себя. Главное оккуратно потому, что все хрупкое чуть передавить или перетянуть сломается.

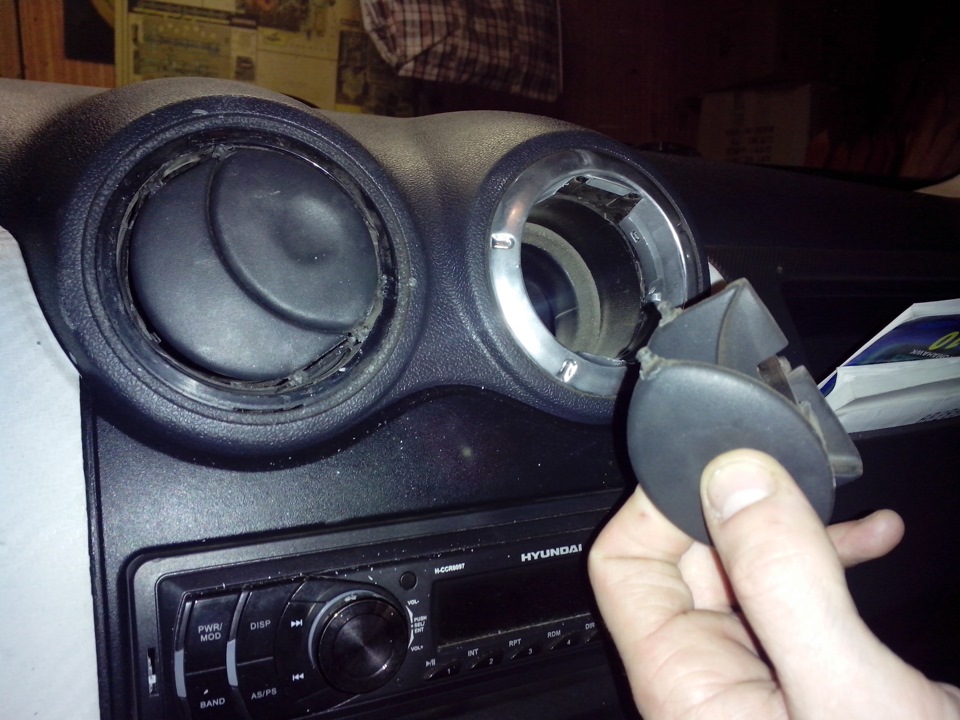

Снятые заслонки.

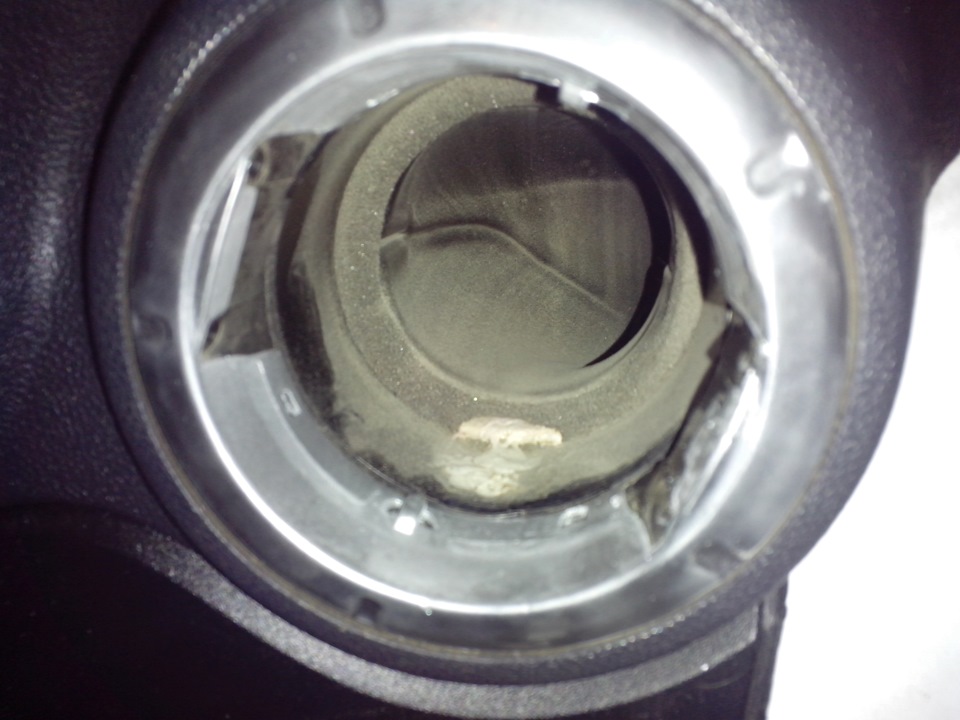

Качество плохое, но если присмотреться видно как бы продолжение (внутрянняя часть декоративного кольца) В нем по три прорези с каждой стороны которые садятся на выступы корпуса дефлектора.

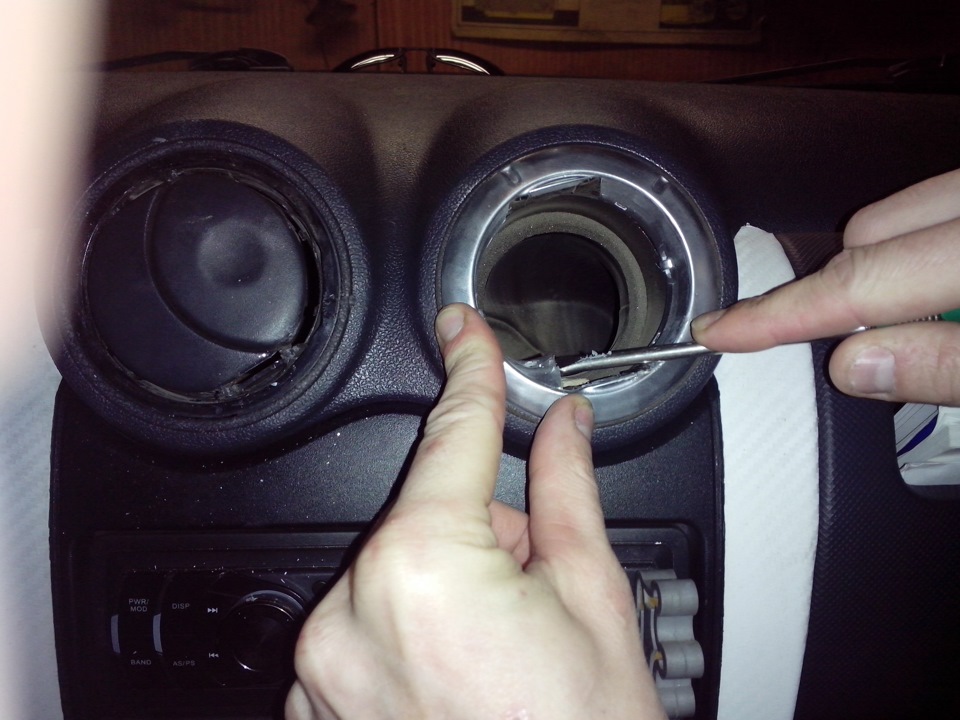

С помощью тойже отвертки (я первый раз использовал шило с крючком) приподымаем крепление дек.кольца с выступов и одновременно подтякивем кольцо на себя.

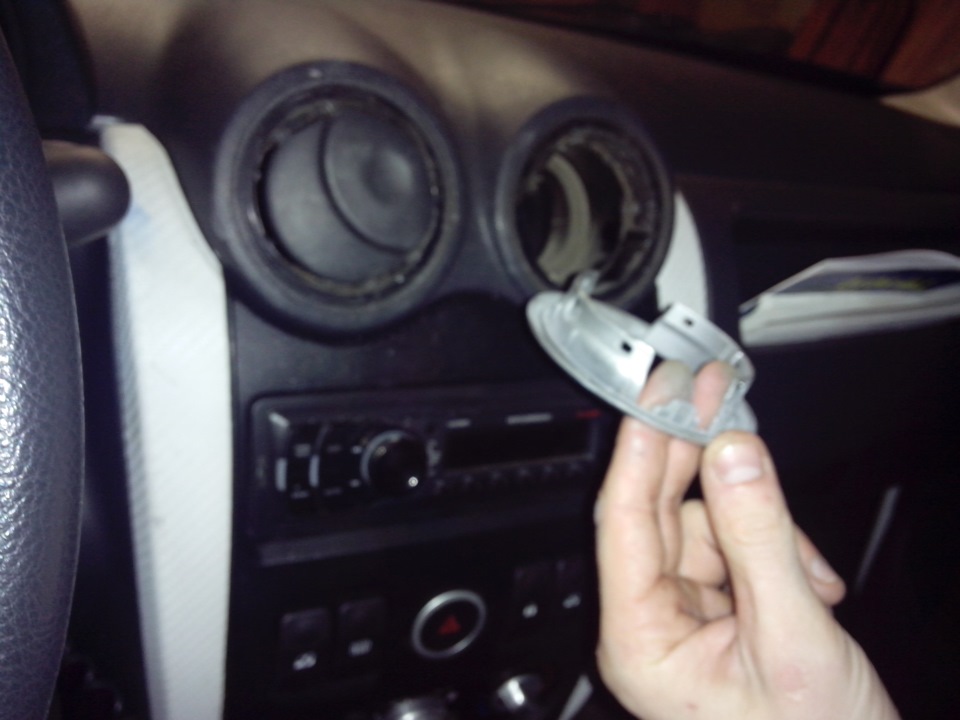

Все кольцо снято. Собираем в обратном порядке, но сначала нужно втавить на место заслонки. Также у колец есть лево и право при снятии обратите на это внимание. Если перепутать кольцо не сядет на свое место полностью и будет выступать.
