Избавление от вибрации ШРУСов. Проставка между ступицей и гранатой в автомобиле Ford Focus 2

Резюме. Как я уже рассказывал, при пробеге в 142 000 км началась вибрация по кузову "под газ", причем чем больше скорость и нагрузка, тем сильнее вибрация. Так как уже были проблемы с пыльником и вся тема про привода была изучена, стало сразу понятно, что помирает какой-то из внутренних ШРУСов. Нормальных аналогов для внутренних шрусов не существует, кроме оригинальных GKN\Loebro приводов в сборе, поэтому было решено провести эксперимент с шайбами. В итоге — он удался! Проехал уже более 5 000 км с момента установки.

Причины вибрации и методы их устранения с помощью шайб расписывать не буду. Собственно, все видно на фотографиях ниже — и выработка на стакане, и набор шайб, установленных между внешним ШРУСом и ступицей. Суммарно набрал шайбами порядка 12мм толщины. Удара трипоида в коробку не боюсь — стоят очень жесткие пружины и амортизаторы, пробить которые почти нереально. Шайбы использовались такие — две строительные шайбы 27x50x3мм и две шайбы 40x50x3мм. Они разные, потому что основание вала у внешнего ШРУСа имеет уширение. Поэтому, просто втулка 26x50x10мм не встанет! Нужно будет снимать фаску с внутренней стороны.

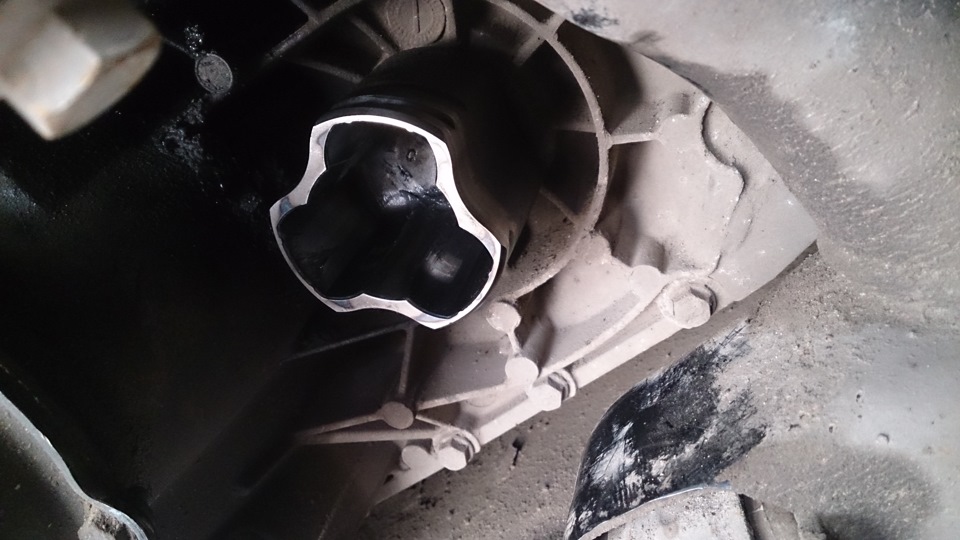

На ощуп ощущается сильная выработка

Да и невооруженным взглядом её видно

Не вопрос, идем в строймаг за шайбами

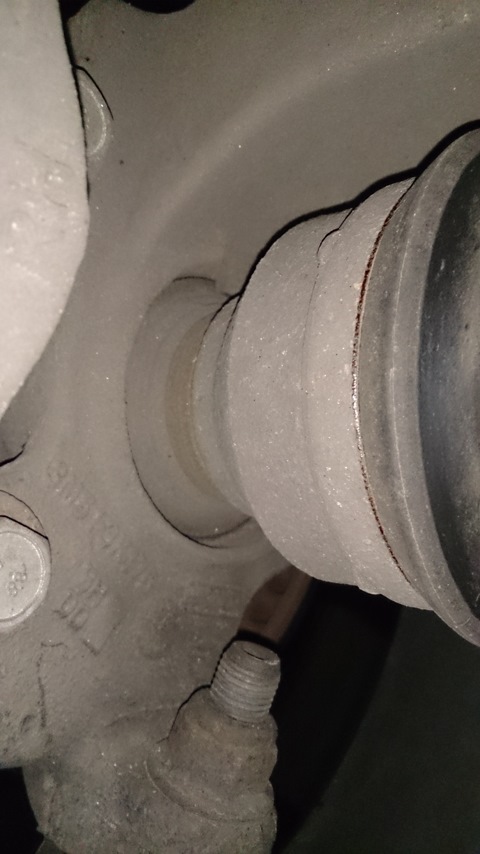

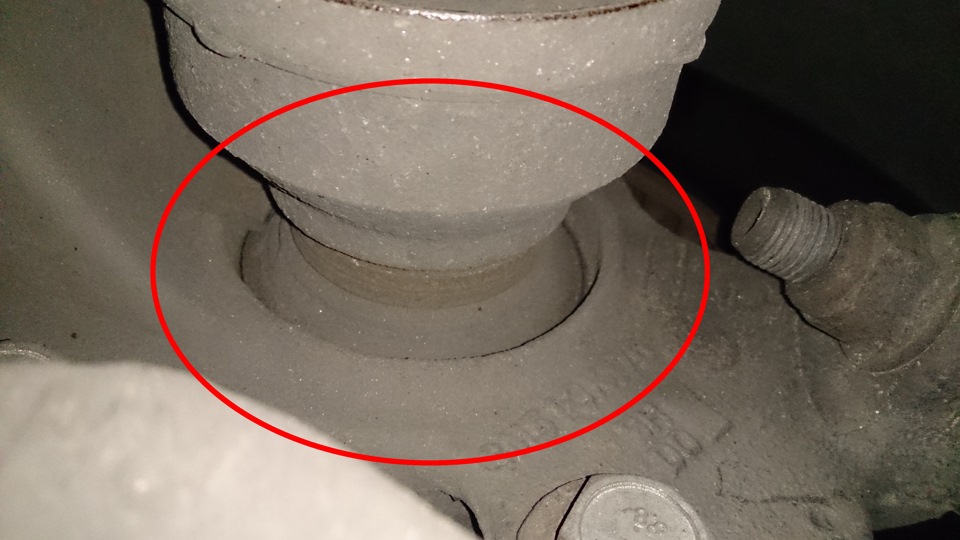

И набираем заветные 12мм, что бы сместить подшипники трипоида в новую область в стакане.

Так же уже достаточно давно появилось проблема стука приводов, который был ярко выражен при медленном проезде по кочкам. Звук получался достаточно неприятным, создавался эффект, как будто снизу что-то оторвалось и вот-вот отвалится. Причиной является поперечный люфт приводов относительно наружней гранаты. Т.к. привода не хрустели, то лишний раз трогать их не хотелось, и я забил на этот звук. Наконец-то, появился повод его устранить.

Но, отчета по устранению люфта наружнего (внешнего) шруса не будет. Стук прошел сам после установки новых амортизаторов и пружин. Скорее всего, это связано с более тугим усилием отбоя, и, вследствие, более слабыми ударами при проезде ямок. (Аналогично, перестали стучать разбитые втулки петлей багажника).

P.S. Ну и не забывайте, что "оригинальные" привода делает GKN/Loebro, поэтому не стоит брать китайщину, цены на ГКН — приемлимые.

305105 Loebro Вал приводной, передний левый (на 1.8) — стоимость порядка 8к
305104 Loebro Вал приводной, передний правый (на 1.8) — стоимость порядка 11к
1 552 956 (1461287) Ford пыльник внутренний на 1.8
1461290 Ford Пыльник внешнего шруса на 1.8
1712552 Ford Сальник вала приводного
6802339 Ford Кольцо стопорное внешнего шруса
1385686 Ford Кольцо стопорное пружинное в кпп
1322226 Ford Хомут наружного шруса
1790199 Ford Масло Ford 1л

P.S.2 После "ремонта" осталось три комплекта оригинальных пыльников, два внешних, один внутренний. Точно подходят на 1.8, но может быть и на остальные двигатели.
