Извлечение и установка деталей устройства "ABS" на передней и задней подвесках.

1- Датчик частоты вращения устройства "ABS".
□ прежде, чем устанавливать датчик, очистить внутреннюю поверхность отверстия и смазать пастой для винтов, подвергаемых тепловому напряжению -G 052 112 A3-.
□ Заменить.
2- Винт, 8 Нм.
3- Установка колеса/узел ступицы колеса.
□ Сенсорное кольцо "ABS" встроено в установку колеса.
4- Карданный вал

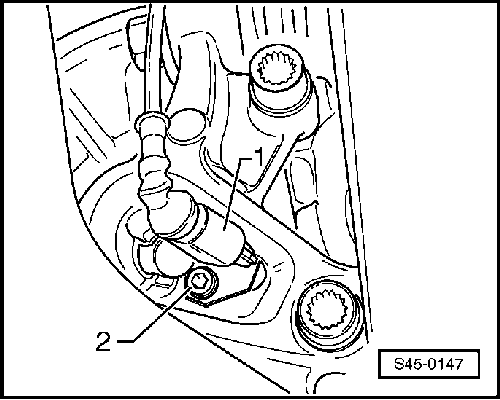

Извлечение и установка датчика частоты вращения на передней подвеске.
Удаление.
— Поднять автомобиль.
— Разъединить штекерный соединитель -1- на датчике частоты вращения.
— Вывинтить винт -2- из крышки подшипника ступицы колеса.
— Извлечь датчик частоты вращения устройства "ABS" из крышки подшипника ступицы колеса.
Установка.
— Прежде чем приступить к установке датчика частоты вращения, очистить внутреннюю поверхность отверстия и смазать датчик по периметру пастой для винтов, подвергаемых тепловому напряжению -G 052 112 A3-.

Вставить датчик частоты вращения в отверстие в крышке подшипника ступицы колеса и затянуть с приложением 8 Нм.
Присоединить штекерный соединитель к датчику частоты вращения.

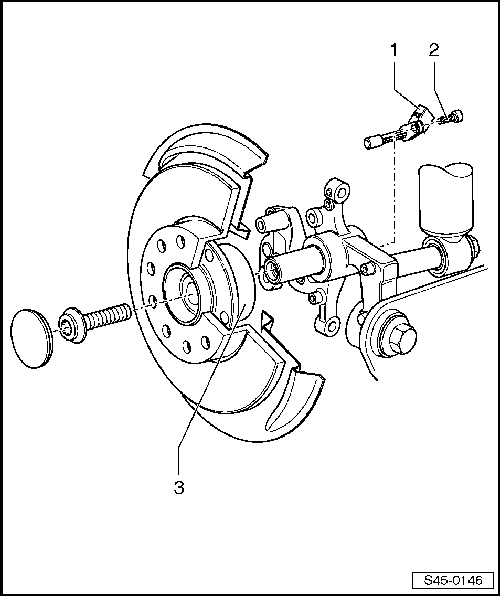

Извлечение и установка деталей устройства "ABS" на задней подвеске (привод на передние колеса)
1- Датчик частоты вращения устройства "ABS"
□ Прежде, чем устанавливать датчик, очистить внутреннюю поверхность отверстия и смазать пастой для винтов, подвергаемых тепловому напряжению -G 052 112 A3 -.

□ Извлечение и установка.
2- Винт, 8 Нм.
3- Установка колеса/узел ступицы колеса.
□ сенсорное кольцо "ABS" встроено в установку колеса

Извлечение и установка датчика частоты вращения на задней подвеске
Удаление.
— Поднять автомобиль.— Разъединить штекерный соединитель -1- на датчике частоты вращения.
— Вывинтить винт -2- из крышки подшипника ступицы колеса.
— Извлечь датчик частоты вращения устройства "ABS" из крышки подшипника ступицы колеса.
Установка.
— Прежде чем приступить к установке датчика частоты вращения, очистить внутреннюю поверхность отверстия и смазать датчик по периметру пастой для винтов, подвергаемых тепловому напряжению -G 052 112 A3-.
— Вставить датчик частоты вращения в отверстие в крышке подшипника ступицы колеса и затянуть с приложением 8 Нм.
— Присоединить штекерный соединитель к датчику частоты вращения.

Извлечение и установка деталей устройства "ABS" на задней подвеске (привод на все колеса).
1- Датчик частоты вращения устройства "ABS".
□ Прежде, чем устанавливать датчик, очистить внутреннюю поверхность отверстия и смазать пастой для винтов, подвергаемых тепловому напряжению -G 052 112 A3 -.
□ Извлечение и установка.
2- Винт, 8 Нм.
3- Установка колеса/узел ступицы колеса.
□ Сенсорное кольцо "ABS" встроено в установку колеса.

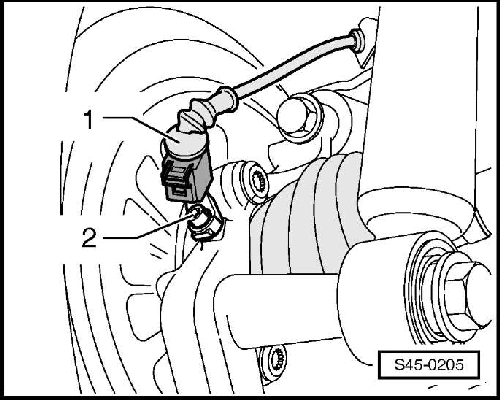

Извлечение и установка датчика частоты вращения на задней подвеске.
Удаление.
— Поднять автомобиль.
— Разъединить штекерный соединитель -1- на датчике частоты вращения.
— Вывинтить винт -2- из крышки подшипника ступицы колеса.
— Извлечь датчик частоты вращения устройства "ABS" из крышки подшипника ступицы колеса.
Установка.
— Прежде чем приступить к установке датчика частоты вращения, очистить внутреннюю поверхность отверстия и смазать датчик по периметру пастой для винтов, подвергаемых тепловому напряжению -G 052 112 A3-.
— Вставить датчик частоты вращения в отверстие в крышке подшипника ступицы колеса и затянуть с приложением 8 Нм.
— Присоединить штекерный соединитель к датчику частоты вращения.
