Ну, теперь начнем по порядку:

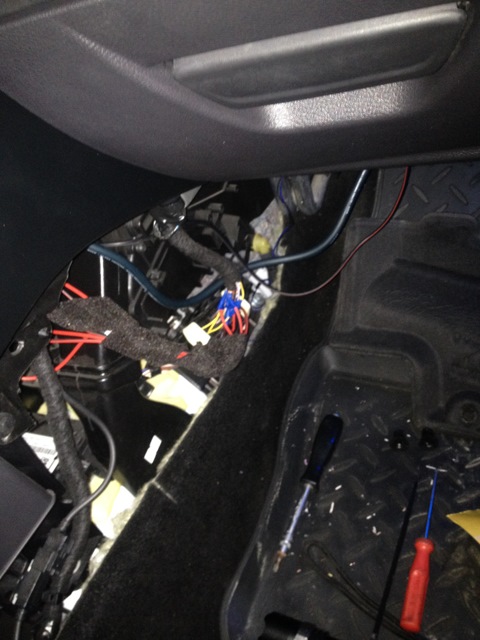

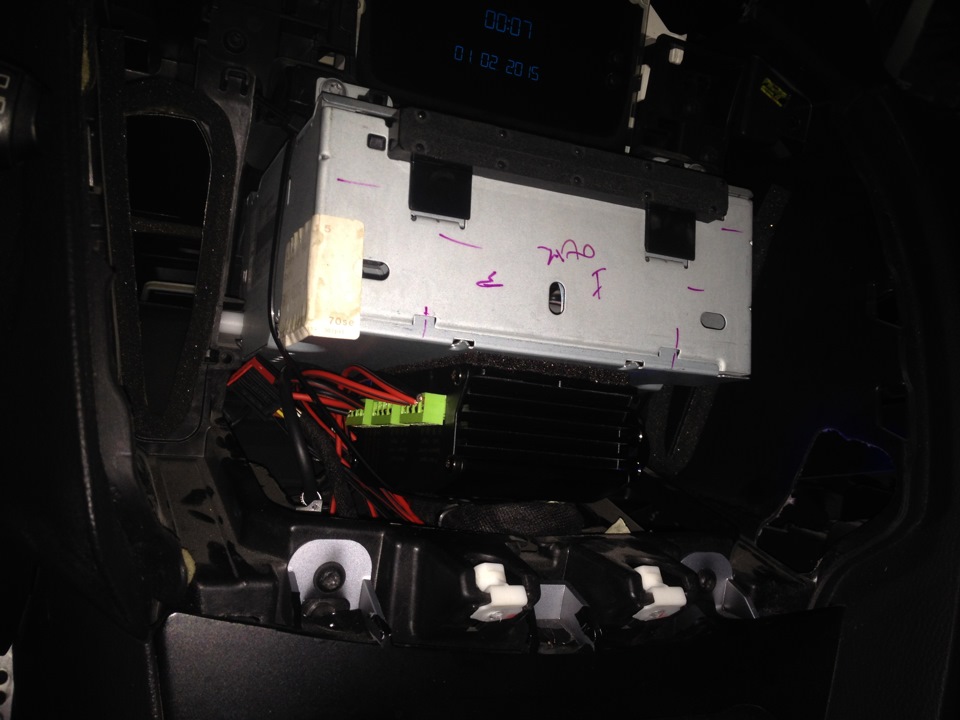

1. Для того чтобы влезть и подсоединить микропроцессор к штатной голове, надо спять пластик со стороны пассажира, и найти там вот такой блок, обозначенный кругом.

Снимаем её.

Подключаем к ней.

Результат.

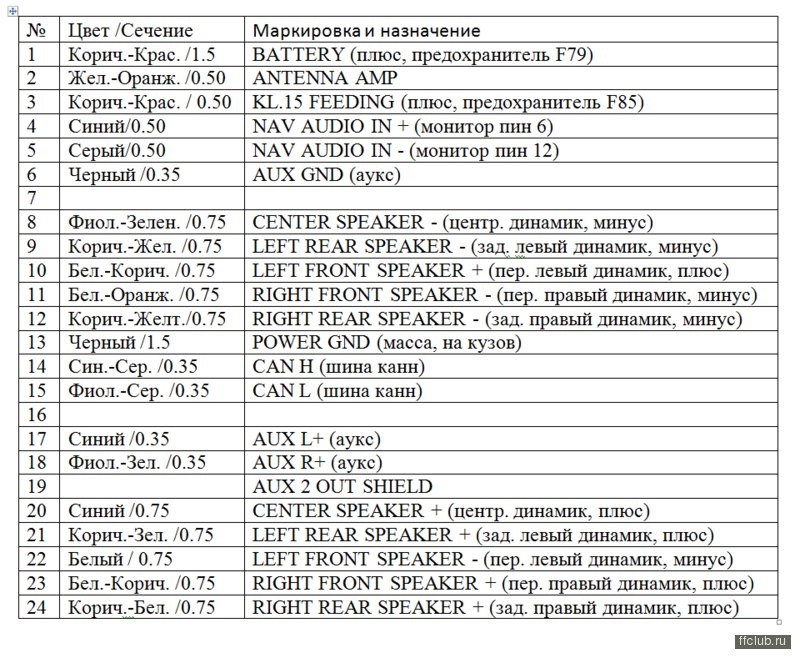

В нем находятся все провода, которые идут к штатной голове. Вот перечень всех возможных проводов, которые туда идут:

Но для подключения микропроцессора, в моем случае MdLab SQ5 нужны:
1. На " + " Коричнево-Красный провод (№1 в списке)

2. На " — " Черный провод (№13 в списке)

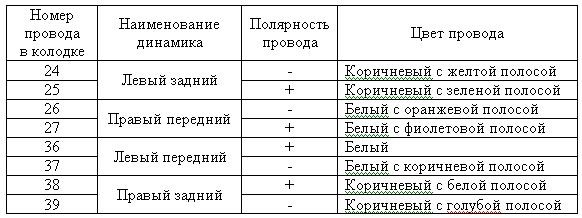

Для подключения в разъёмы Front Input и Rear Input

Все эти провода.

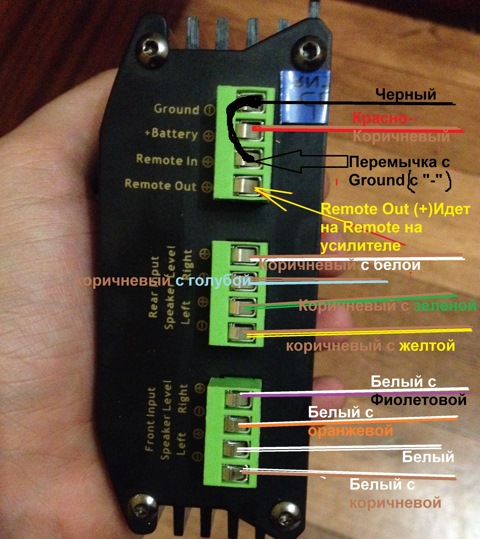

А вот как подключается, и куда подключается на микропроцессоре:

На фото все провода подробно расписал.

Линейки крепятся все тут:

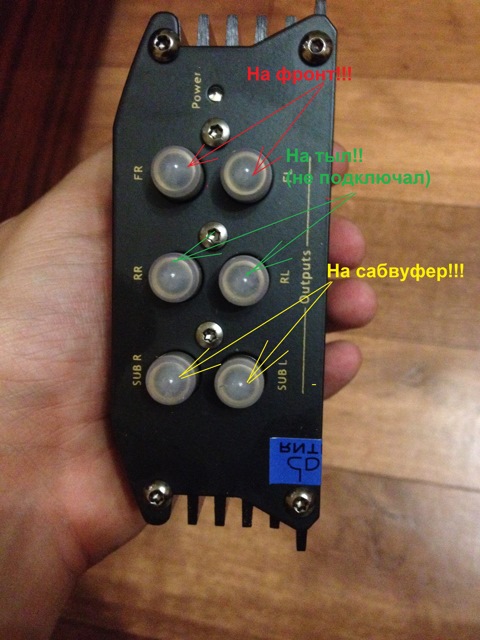

Отсюда тянутся на межблочники на усилителе. Так как у меня 1 усилитель, по 2 межблочника пошли на фронт, а другие 2 на саб.  Подключение к усилителю по цветам, не перепутайте!

По любому будут вопросы:

1. Почему на Remote In идет перемычка с Ground?
— так как на самой магнитоле нету самого remote in, то было поключено так, как было написано в руководстве пользования по MdLab

2. Как подключал к штатным проводам?
— слегка надрезал проводки, и припаял к ним свои провода, которые в дальнейшем присоединил к MdLab

3. Куда был спрятан MdLab?
— спрятан под магнитолу, поместился там очень хорошо.

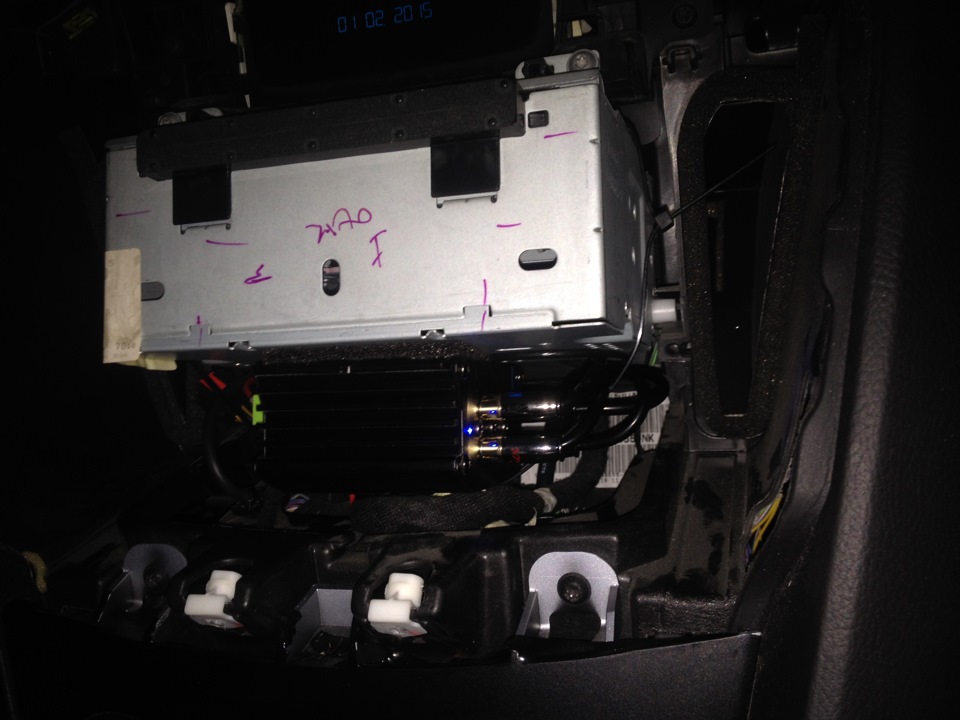

Вот куда спрятал.

4. Как выключается MdLab и усилитель?
— выключается после постановки на охрану машины, через некоторое время, как и вся электроника в машине.
