Снятие и установка амортизатора передней подвески Ford Focus 3

Инструменты:

• ключ «на 10»
• ​ключ «на 13»
• ​ключ «на 15»
• зубило
• молоток
• отвертка

Снятие и установка переднего амортизатора на Форд Фокус 3

1. Снимите рычаги стеклоочистителя ветрового окна.

2. Выверните винты бокового крепления решетки короба воздухопритока (второй винт расположен симметрично с правой стороны).

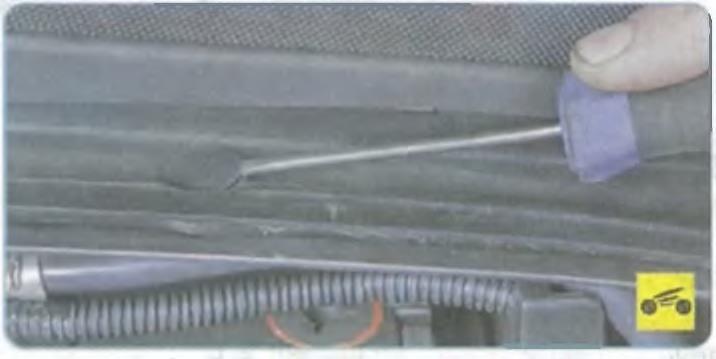

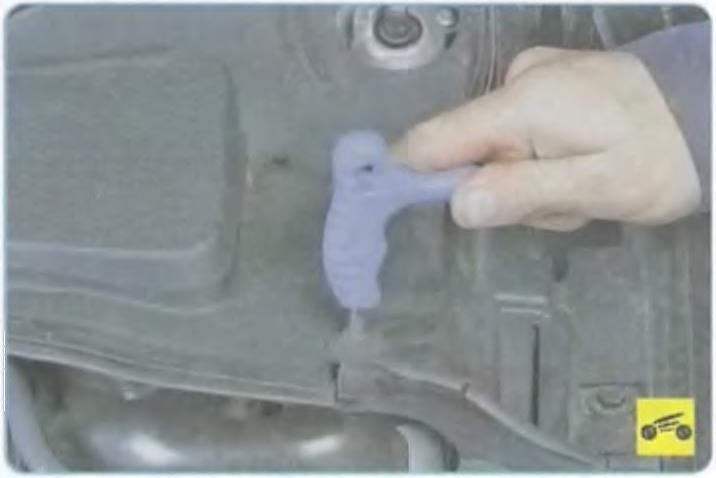

3. Подденьте отверткой пистон крепления решетки короба воздухопритока и извлеките пистон.

4. Аналогично извлеките остальные пистоны крепления решетки короба воздухопритока.

ПРИМЕЧАНИЕ:

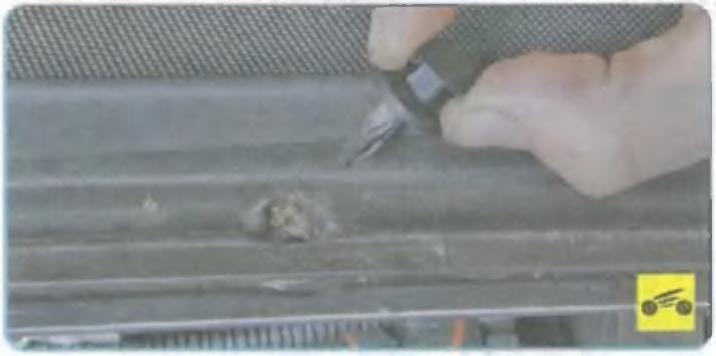

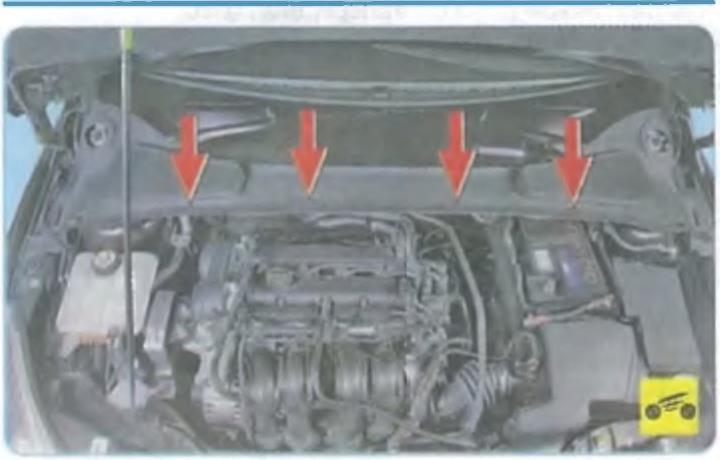

Так расположены пистоны крепления решетки короба воздухопритока.

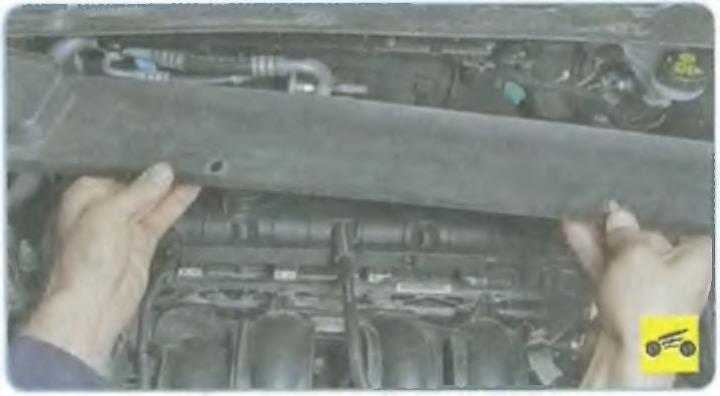

5. Снимите решетку короба воздухопритока.

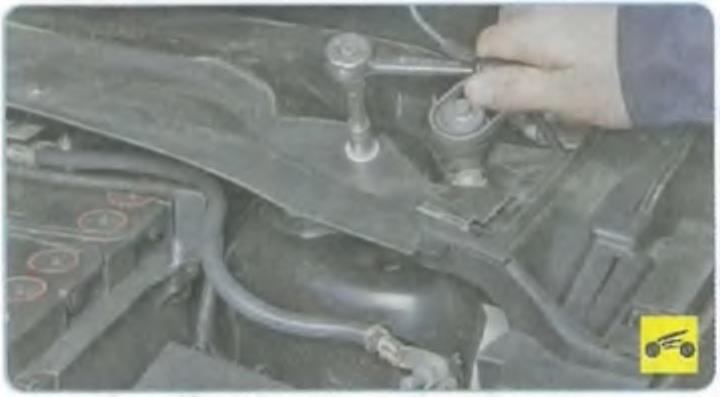

6. Выверните по одному болту (второй болт расположен симметрично с правой стороны) крепления средней части водоотводящего щитка к щитку передка.

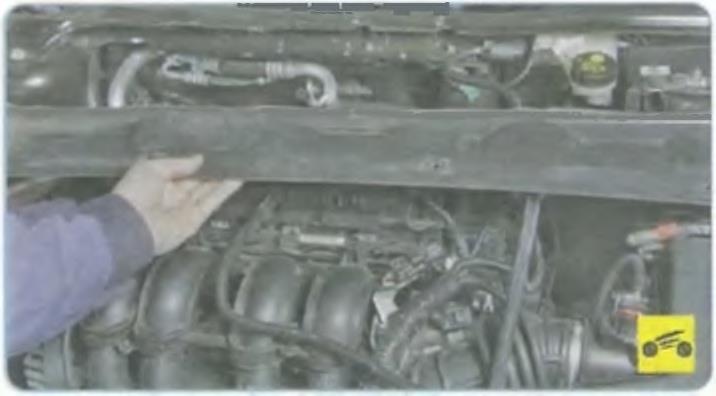

7. Снимите среднюю часть водоотводящего щитка.
8. Затормозите автомобиль стояночным тормозом, установите противооткатные упоры («башмаки») под задние колеса и снимите колесо.

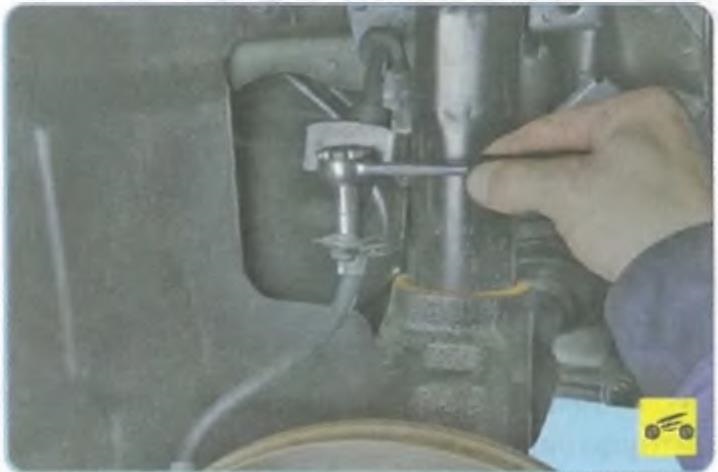

9. Выверните болт крепления держателя тормозного шланга к кронштейну на амортизаторной стойке Форд Фокус 3.

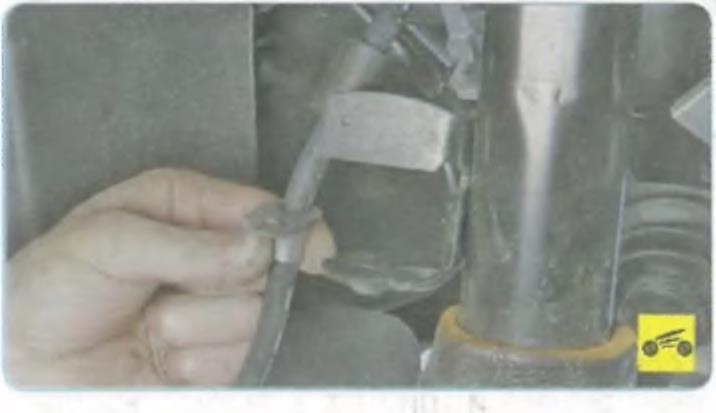

10. Отведите шланг.

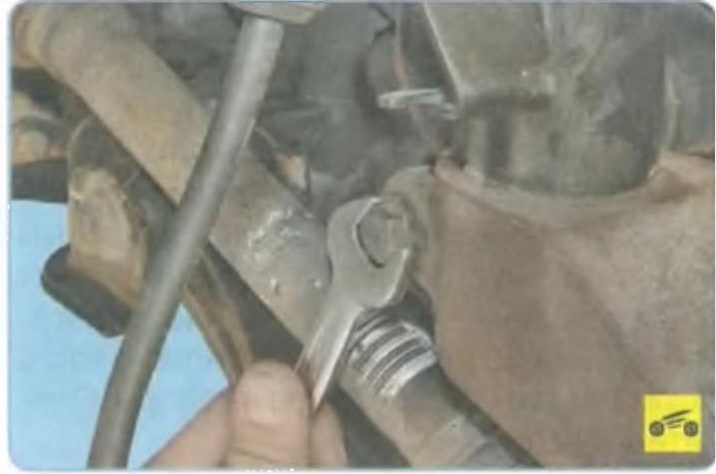

11. Удерживая от проворачивания, отверните гайку крепления пальца шарнира стойки стабилизатора к кронштейну амортизаторной стойки.

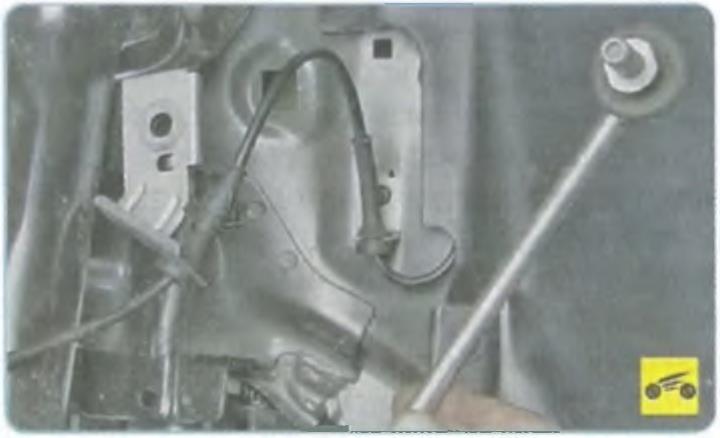

12. Отсоедините палец от кронштейна.

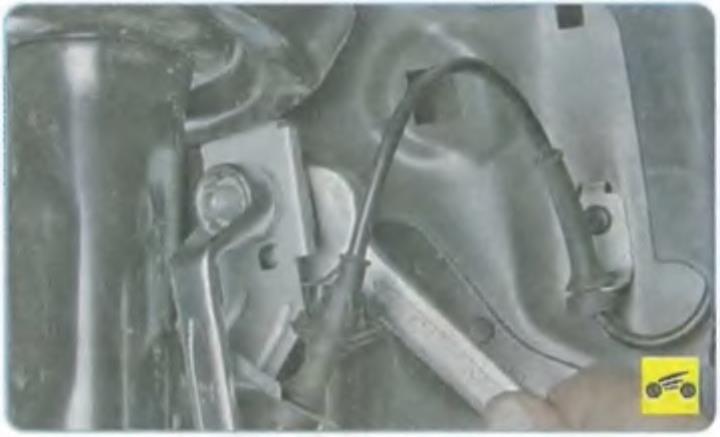

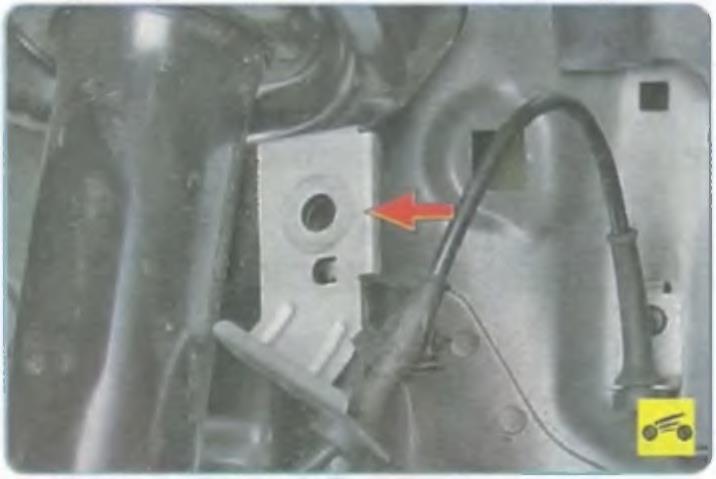

13. Снимите с кронштейна амортизаторной стойки держатель жгута проводов датчика частоты вращения колеса.

14. Выверните болт клеммового соединения поворотного кулака и амортизаторной стойки Форд Фокус 3.

15. С помощью зубила и молотка разожмите клеммовое соединение.

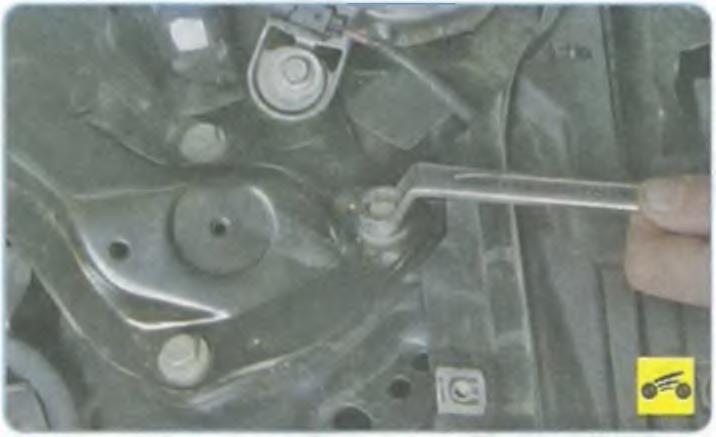

16. Выверните 3 болта крепления верхней опоры амортизаторной стойки.

17. Разъедините стойку и поворотный кулак.
ПРИМЕЧАНИЕ:
Не допускайте чрезмерного натяжения тормозного шланга, чтобы не повредить его.

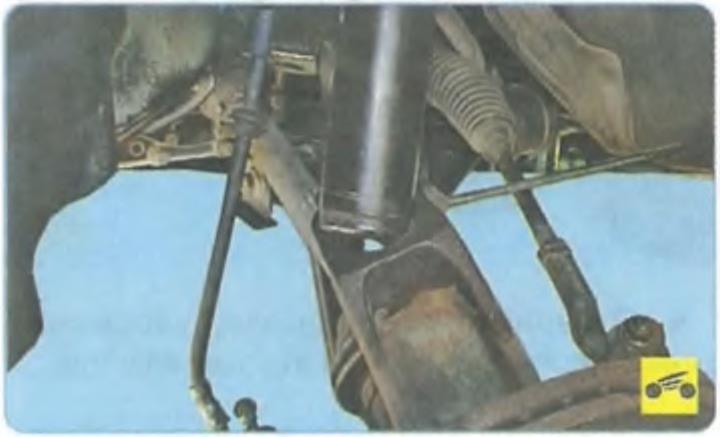

18. Снимите амортизаторную стойку на Форд Фокус 3.
19. Установите детали в порядке, обратном снятию.

Источник: Руководство по эксплуатации, техническому обслуживанию и ремонту в фотографиях серия «Ремонт без проблем» Третий Рим
