Снятие и установка рулевой колонки Ford Focus 3

Рулевая колонка - один из важнейших элементов обеспечения безопасности дорожного движения, поэтому заменяйте установленные в рулевой колонке валы или колонку в сборе при наличии следующих дефектов:

- деформация или повреждение промежуточного вала, люфт в карданных шарнирах, повреждение его клеммовых соединений с валом-шестерней рулевого механизма и с рулевым валом;

- деформация или повреждение рулевого вала и корпуса рулевой колонки, повреждение шлицевого соединения рулевого вала со ступицей рулевого колеса;

- повреждение механизма регулировки положения рулевой колонки.
Вам потребуются: ключ «на 10», торцовые головки «на 10», «на 13».
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Снимите нижнюю накладку панели приборов

3. Снимите кожух рулевой колонки.

4. Снимите рулевое колесо, предварительно установив его в положение, соответствующее прямолинейному движению.

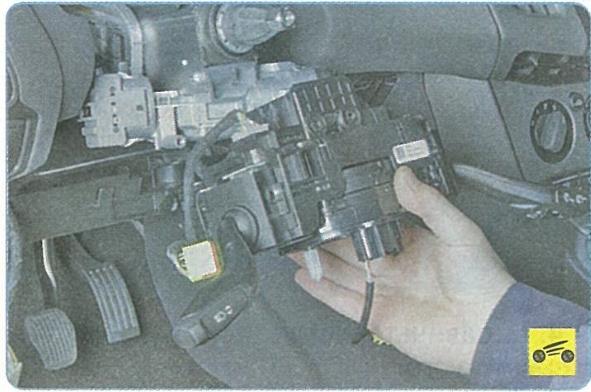

5. Снимите подрулевые переключатели в сборе с контактным кольцом.

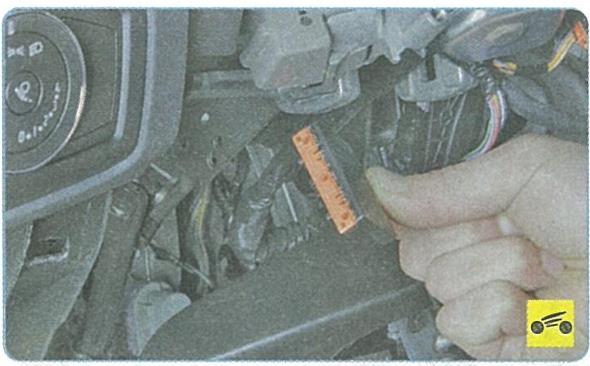

6. Отсоедините правую...

7. ...и левую колодки жгутов проводов от блока замка зажигания.

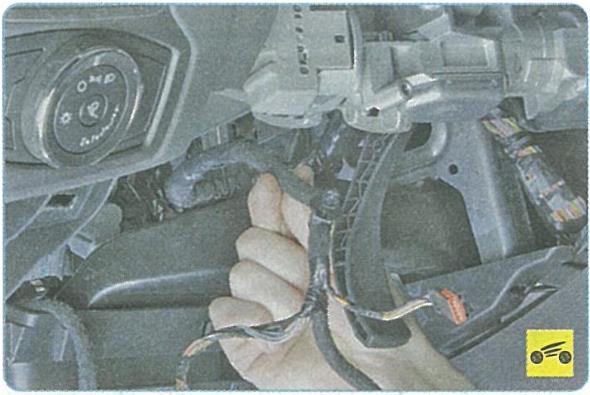

8. Отсоедините от рулевой колонки держатель жгута проводов и отведите жгут в сторону.

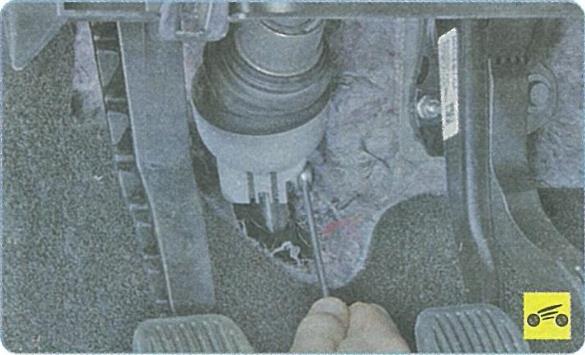

9. Выверните стяжной болт соединения промежуточного вала рулевой колонки с валом рулевого механизма.

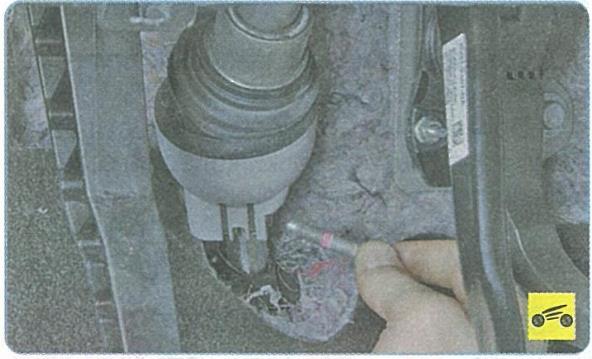

10. Извлеките болт...

11. ...и снимите нижний шарнир с вала рулевого механизма.

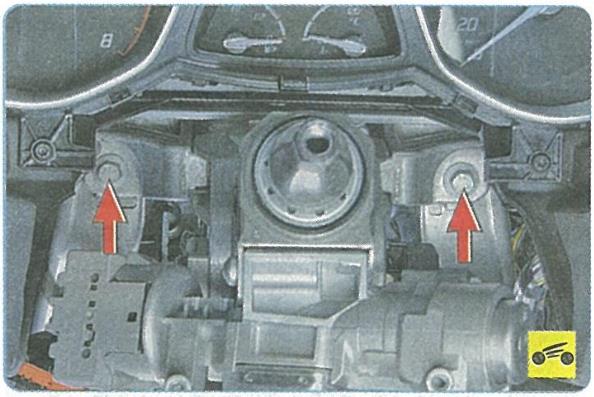

12. Выверните два верхних...

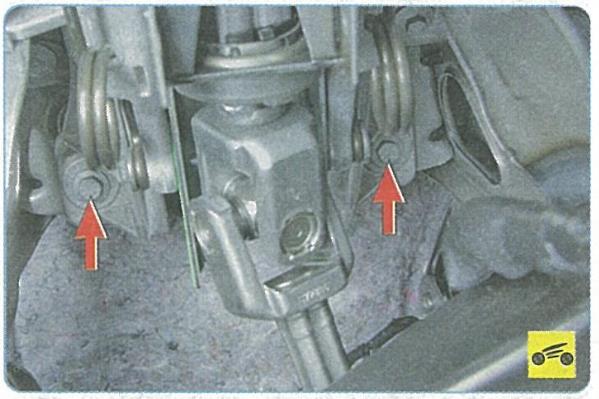

13. ...и два нижних болта крепления рулевой колонки.

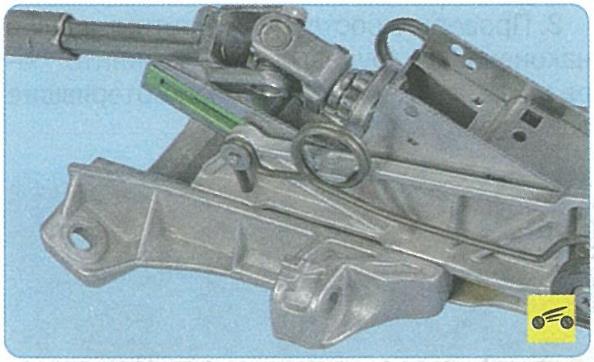

14. Снимите рулевую колонку, разъединив вал колонки и рулевой вал.
15. Установите детали в порядке, обратном снятию.

Источник: Руководство по эксплуатации, техническому обслуживанию и ремонту в фотографиях серия «Ремонт без проблем» Третий Рим
