Замена продольного рычага задней подвески Ford Focus 3

Вам потребуются: торцовая головка «на 15», ключи TORX ТЗО и Т50.
1. Затормозите автомобиль стояночным тормозом и установите противооткатные упоры («башмаки») под передние колеса. Приподнимите домкратом заднюю часть автомобиля и установите ее на опоры. Снимите колесо.
2. Снимите пружину задней подвески.

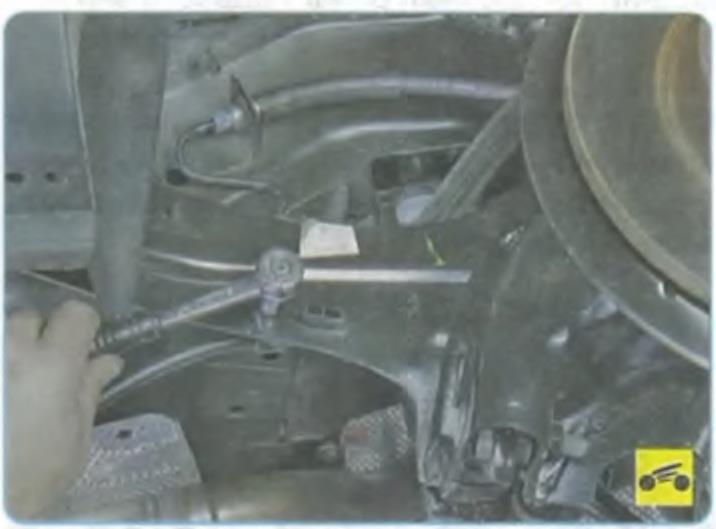

3. Выверните болт крепления держателя тормозного шланга к продольному рычагу.

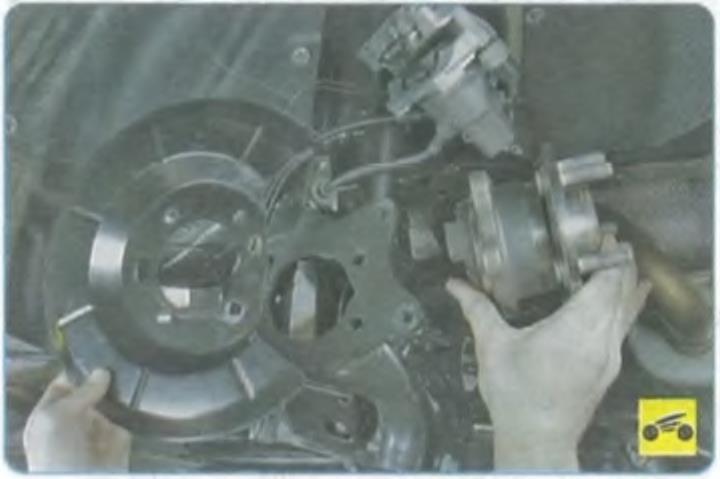

4. Снимите ступицу заднего колеса и щит заднего тормоза.

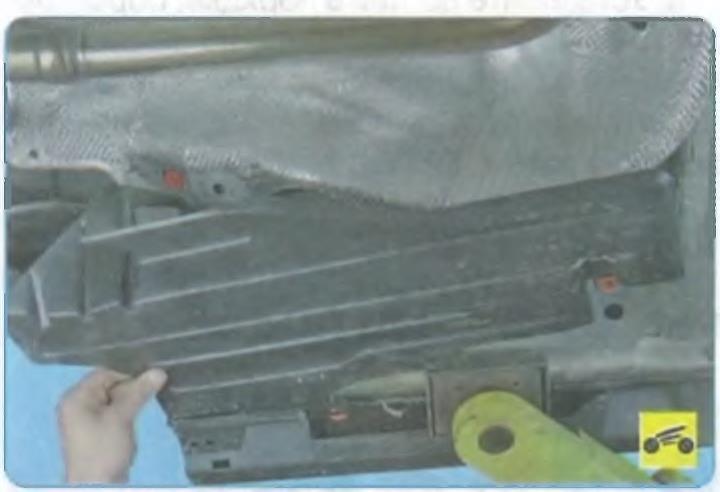

5. Снимите защитные щитки с обеих сторон автомобиля.

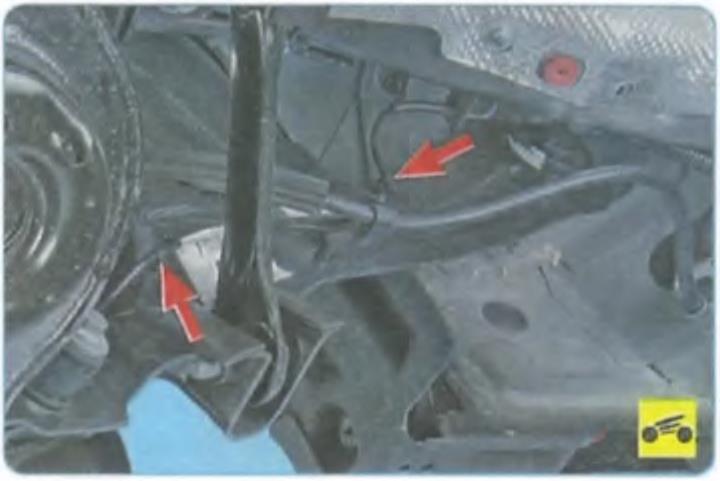

6. Подденьте отверткой и извлеките из отверстий в рычаге держатели жгута проводов датчика частоты вращения колеса.

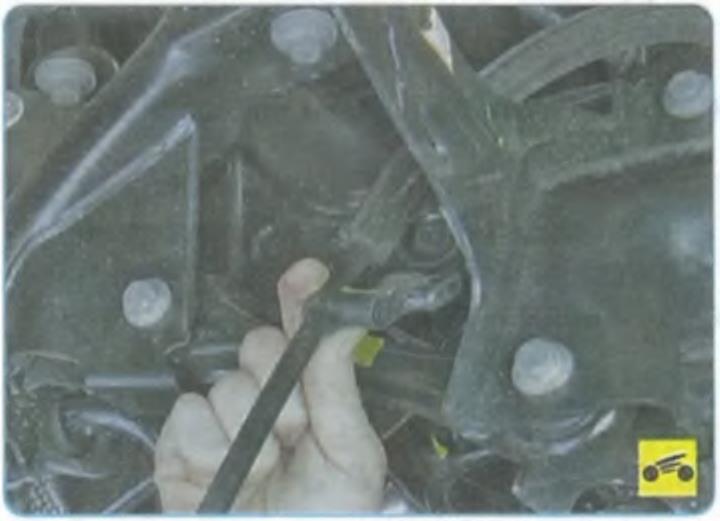

7. Выверните болт крепления держателя троса привода стояночного тормоза к продольному рычагу.

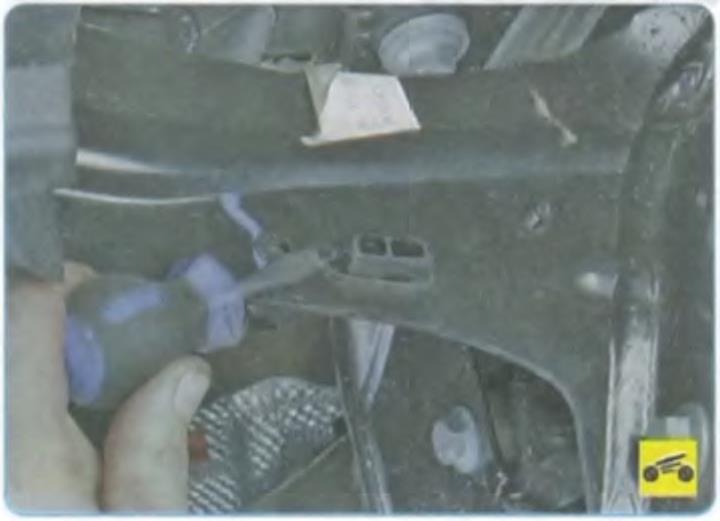

8. Подденьте отверткой фиксатор держателя...

9. ...и отведите держатель от продольного рычага.
10. Выверните болт крепления амортизатора к продольному рычагу и отведите амортизатор от рычага.
11. Выверните болты крепления верхнего поперечного рычага к кронштейну продольного рычага.
12. Выверните болт крепления нижнего переднего поперечного рычага к продольному рычагу (см. «Замена нижнего переднего поперечного рычага задней подвески», с. 179).
13. Снимите нижний задний поперечный рычаг.

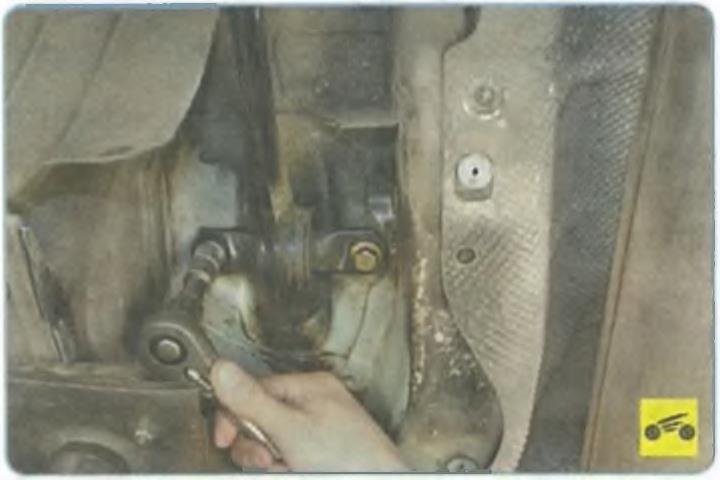

14. Выверните два болта крепления кронштейна продольного рычага к кузову и снимите продольный рычаг задней подвески.
15. Осмотрите рычаг, деформированный рычаг замените.
16. Проверьте состояние резинометаллических шарниров. При обнаружении неравномерного износа, деформации, затвердевании или растрескивании резинового массива замените рычаг.
17. Установите детали в порядке, обратном снятию. Опустив автомобиль на землю, несколько раз сильно качните его. Окончательно затягивайте резьбовые соединения подвески на автомобиле, стоящем на земле.
18. Проверьте и при необходимости отрегулируйте углы установки колес. Воспользуйтесь услугами мастерских, располагающих специальным оборудованием.
