Расположение предохранителей, плавких вставок и реле и их замена Ford Focus 3

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
5 - 30 мин.
Автосервисы рядом

Цепи питания электрооборудования автомобиля защищены плавкими предохранителями. Мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля, в багажном отделении и в моторном отсеке. Расположение и комплектность электрических предохранителей, установленных в монтажных блоках, зависят от модификации автомобиля.

Где установлены предохранители и реле на Форд Фокус 3

Большинство предохранителей установлено в монтажном блоке предохранителей, расположенном в салоне (рис. 10.1) под панелью приборов с правой стороны. Назначение предохранителей (их номера указаны на рисунке) приведено в табл. 10.1.

Дополнительно предохранители и реле установлены в монтажном блоке, расположенном в багажнике (багажном отделении). Назначение предохранителей (их номера указаны на рис. 10.2) приведено в табл. 10.1.
Кроме того, предохранители и реле расположены в монтажном блоке в моторном отсеке (рис. 10.3, крышка монтажного блока снята). В табл. 10.2 указано назначение установленных предохранителей и реле.

Дополнительно в моторном отсеке расположен блок плавких вставок.

Замена предохранителей и реле Форд Фокус 3

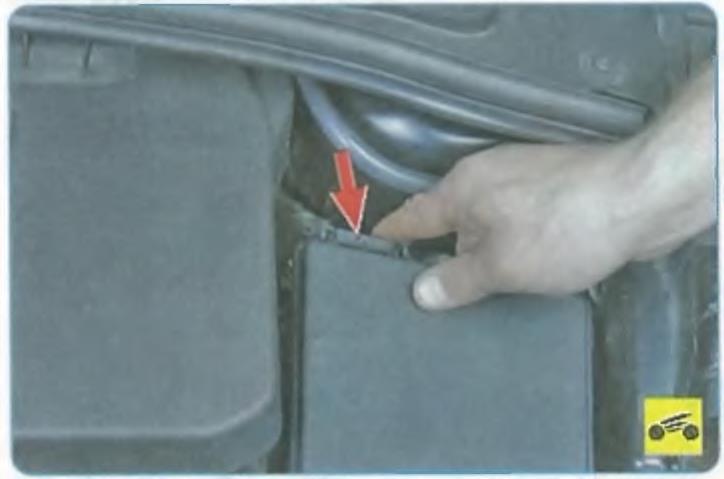

1. Для получения доступа к предохранителям монтажного блока, расположенного в моторном отсеке Форд Фокус 3, нажмите на фиксатор.

2. Снимите крышку блока.

ПРИМЕЧАНИЕ:

На внутренней стороне крышки монтажного блока реле и предохранителей, расположенного в моторном отсеке, нанесена схема расположения реле и предохранителей. Там же закреплен пинцет А для извлечения предохранителей из монтажных блоков, рядом с ним имеются гнезда Б для крепления запасных предохранителей.

3. Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. 10.2 цепи, которые защищает данный предохранитель.

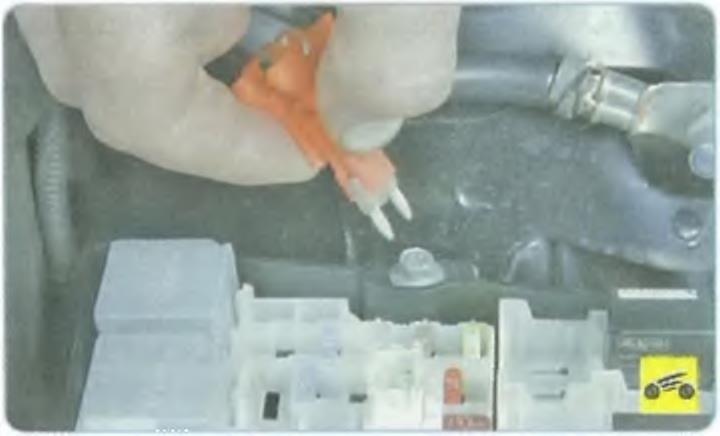

4. Извлеките заменяемый предохранитель с помощью пинцета.

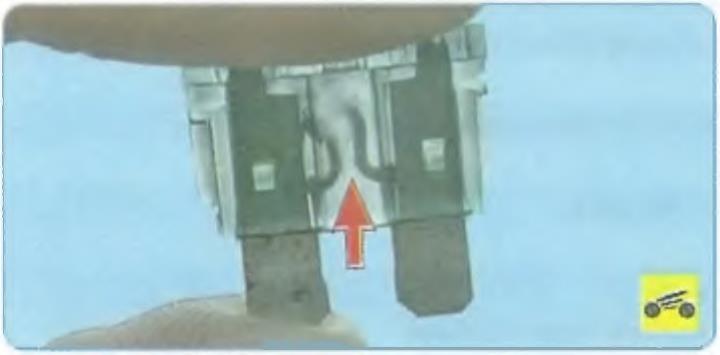

5. Так выглядит перегоревший предохранитель (показанная стрелкой перемычка внутри держателя перегорела и имеет разрыв). Для замены используйте запасной предохранитель того же номинала (и цвета).

ПРЕДУПРЕЖДЕНИЕ:

Не заменяйте предохранители Форд Фокус 3 перемычками или предохранителями, рассчитанными на другую силу тока, а также самодельными перемычками - это может привести к повреждению электрических приборов и даже к пожару.

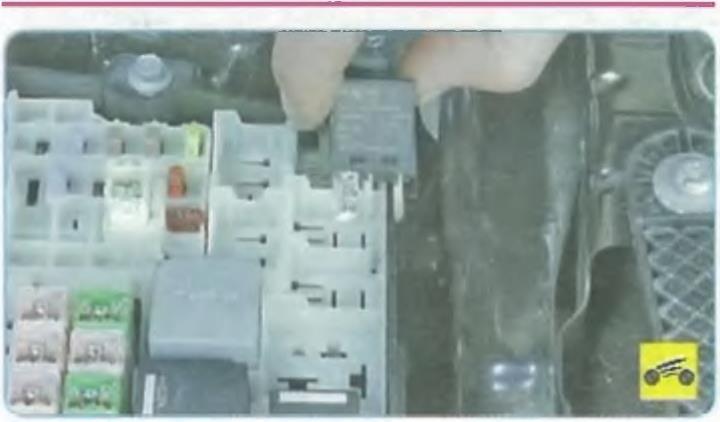

6. При необходимости извлеките реле.

7. Извлеките редохранитель типа «JCASE Cartridge Fuse», слегка покачивая их из стороны в сторону.

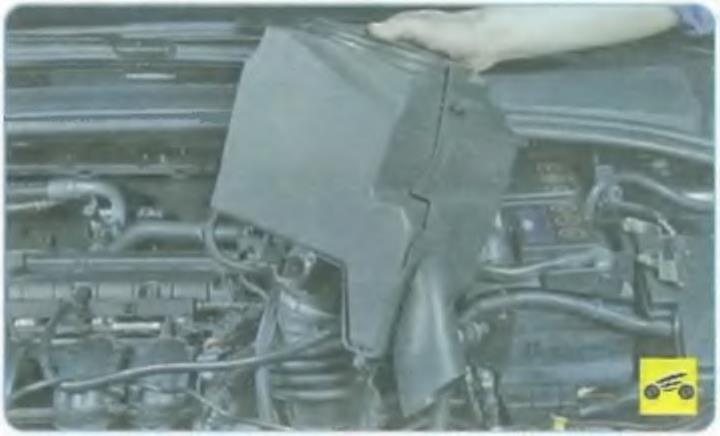

8. Для получения доступа к плавким вставкам, установленным в дополнительном монтажном блоке, расположенном в моторном отсеке, снимите корпус воздушного фильтра.

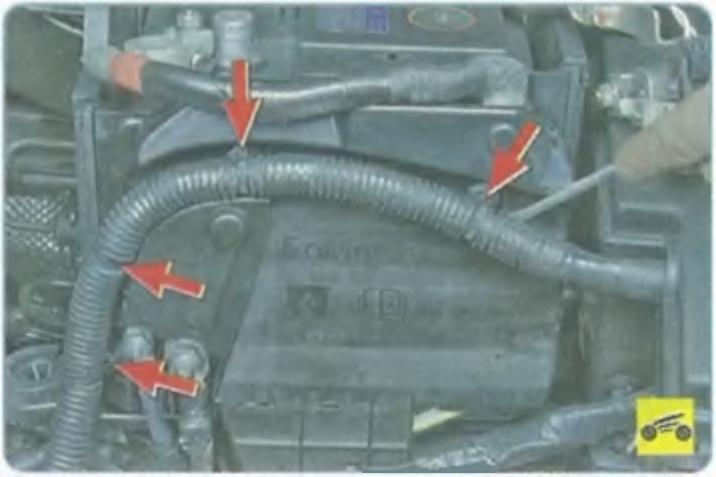

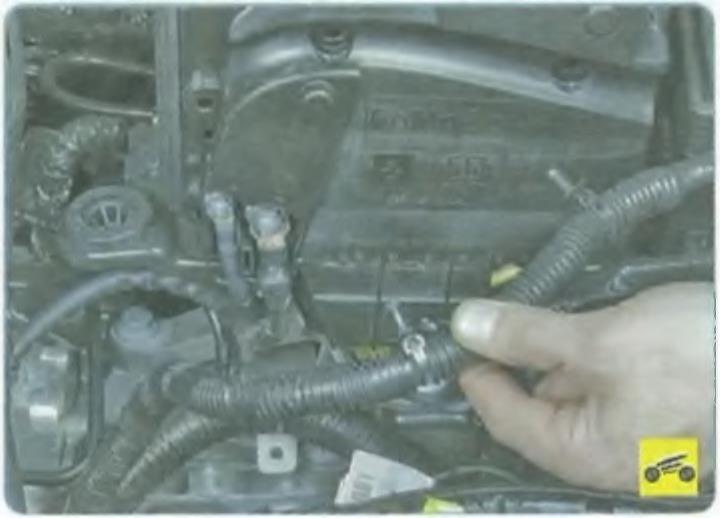

9. Подденьте отверткой и отсоедините 4 держателя жгута проводов от крышки монтажного блока.

10. Отведите жгут проводов в сторону.

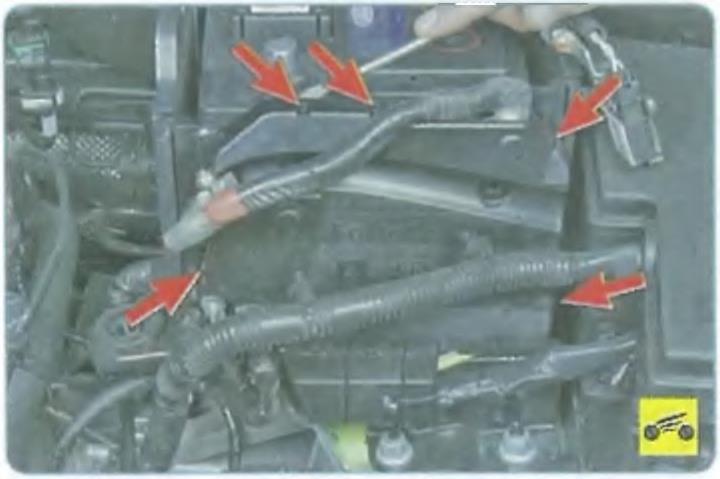

11. Подденьте отверткой пять фиксаторов.

12. Откиньте крышку.

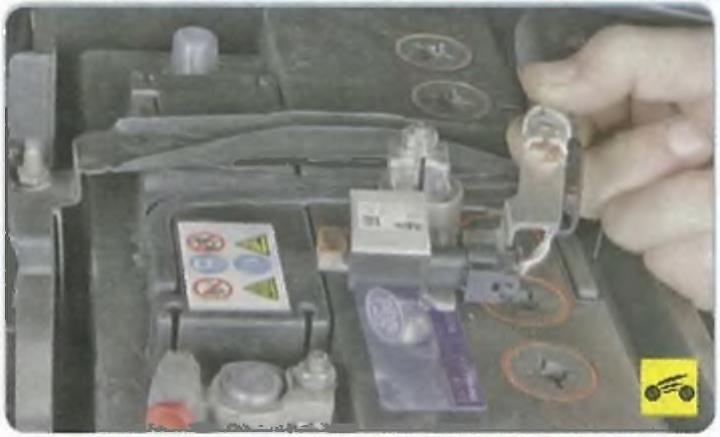

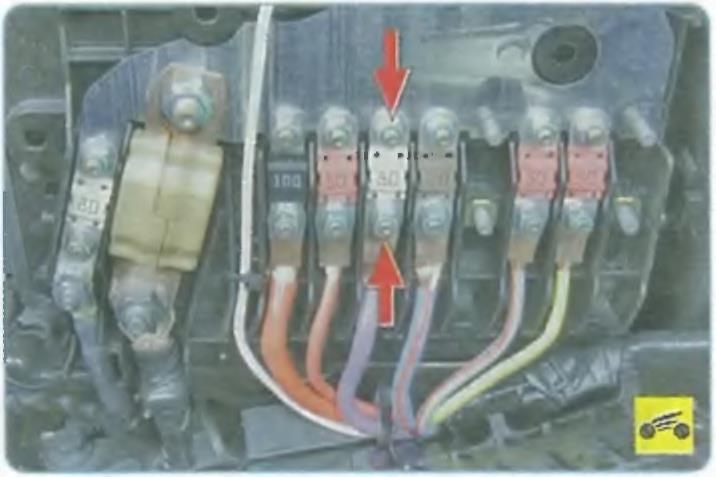

13. Для замены плавких вставок на Форд Фокус 3 отверните две соответствующие гайки и снимите плавкую вставку.
14. Установите плавкую вставку и все детали в порядке, обратном снятию.

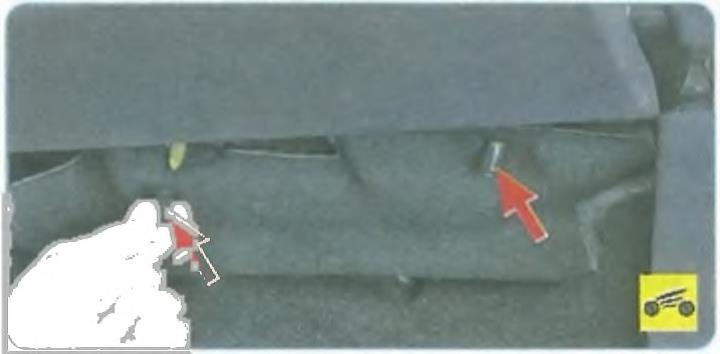

15. Для получения доступа к предохранителям и реле, установленным в монтажном блоке, расположенном в салоне,сожмите, потяните вниз и снимите два фиксатора крепления под панелью приборов справа.

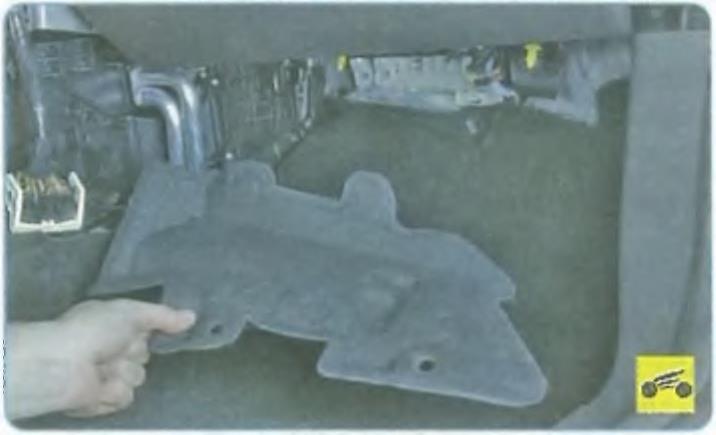

16. Снимите защитный кожух.
17. Используя специальный пластмассовый пинцет, извлеките заменяемый предохранитель.

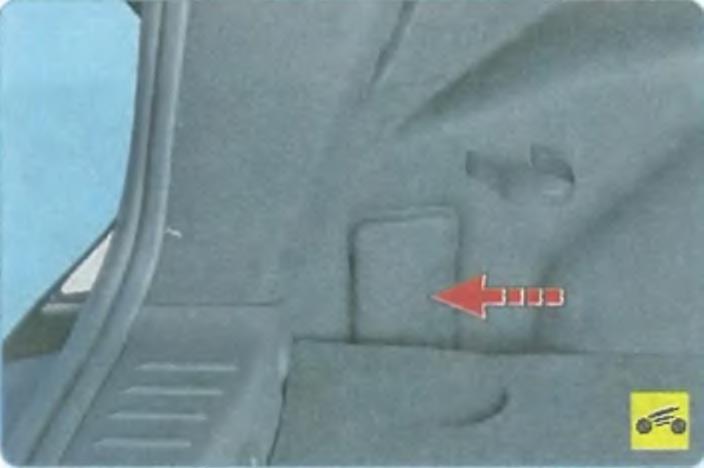

18. Для доступа к предохранителям и реле монтажного блока, расположенного в багажнике, сдвиньте крышку монтажного блока.

19. Снимите ее.
20. Для замены предохранителей Форд Фокус 3 используйте пинцет.
21. Установите детали в порядке, обратном снятию.

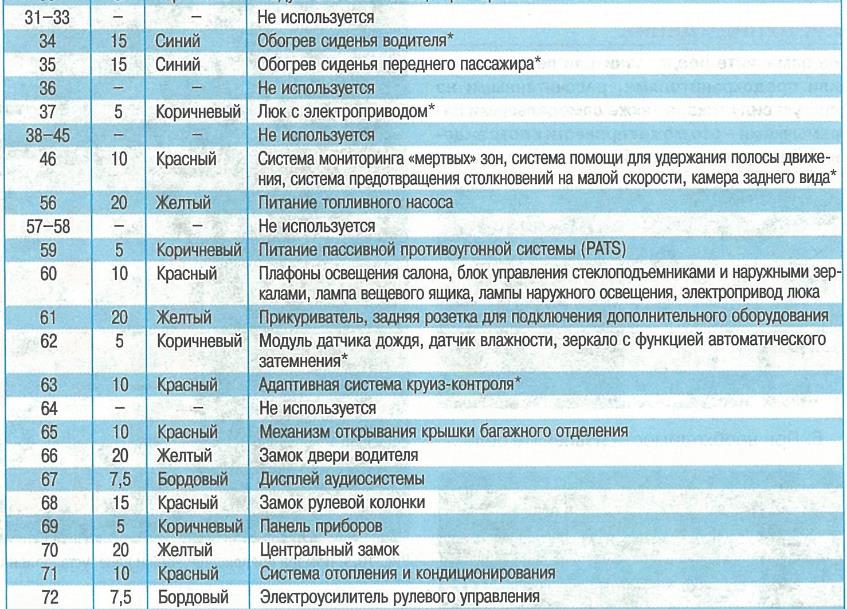

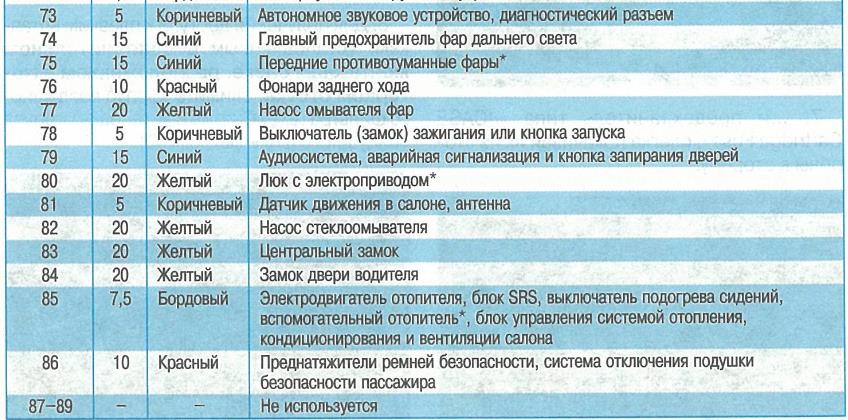

НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ В МОНТАЖНЫХ БЛОКАХ РАСПОЛОЖЕННЫХ В САЛОНЕ И БАГАЖНОМ ОТДЕЛЕНИИ, Таблица 10.1

Рис. 10. 3. Номера предохранителей и реле, уставновленных в монтажном блоке, расположенном в моторном отсеке.

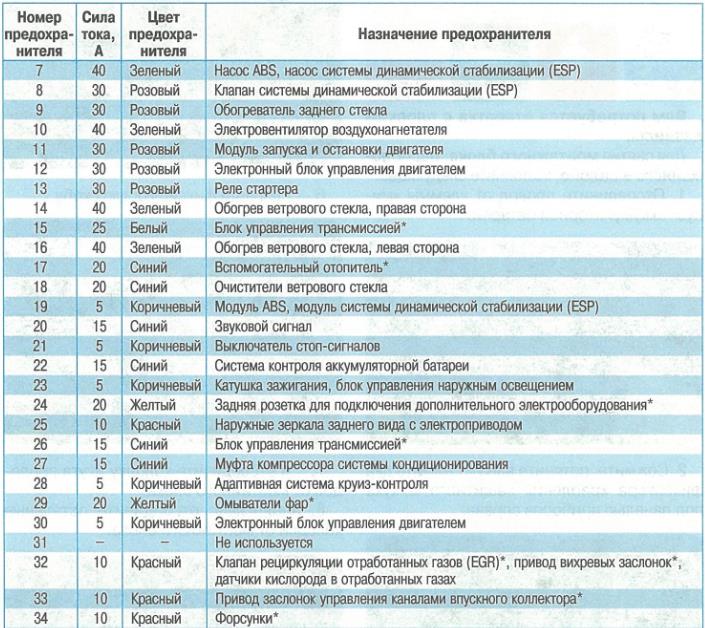

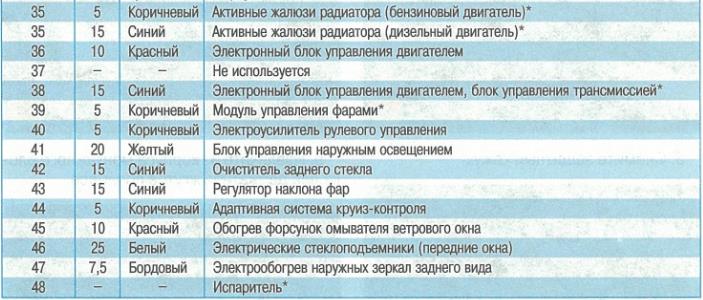

НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ, РЕЛЕ И ПЛАВКИХ ВСТАВОК  В МОНТАЖНОМ БЛОКЕ, РАСПОЛОЖЕННОМ В МОТОРНОМ ОТСЕКЕ АВТОМОБИЛЯ, Таблица 10.2​

Источник: Руководство по эксплуатации, техническому обслуживанию и ремонту в фотографиях серия «Ремонт без проблем» Третий Рим
