Впервые автомобиль Ford Focus III был представлен на Детройтском автошоу в 2010 году. Автомобиль относится к малому среднему классу С и соответствует европейским экологическим нормам Евро-5. Летом 2011 года на российском заводе концерна Ford во Всеволожске (пригород Санкт-Петербурга) начали собирать автомобили этой модели с кузовами седан и хэтчбек. На автомобили устанавливают бензиновые двигатели 1,6 л (105 л.с.); 1,6 л (125 л.е.); 2,0 л (150 л.с.) и пятиступенчатые механические либо шестиступенчатые роботизированные коробки передач. В России автомобиль предлагают в четырех базовых комплектациях:
- Ambiente (двигатель только 1,6 л мощностью 105 л.с. и МКП, тип кузова седан или хэтчбек) - ABS, система распределения тормозных усилий (EBD), 2 подушки безопасности, регулировка водительского сиденья по высоте, центральный замок, сигнализация, электростеклоподъемники передних дверей, регулировка рулевой колонки по вылету и углу наклона, полноразмерное запасное колесо, электропривод зеркал заднего вида, штампованные диски R16 с декоративными колпаками, фирменная конструкция заливной горловины топливного бака «Ford Easy Fuel» без использования пробки, аудиосистема радио/USB с 6 динамиками. В качестве дополнительных опций могут быть установлены монохромный дисплей 3,5" и кондиционер с механическим управлением;
- Trend (двигатели 1,6 л мощностью 105 л.с. с МКП или 1,6 л мощностью 125 л.с. с МКП или АКП, тип кузова седан или хэтчбек) - дополнительно к оборудованию комплектации Ambiente устанавливают аудиосистему радио/USB с 6 динамиками, монохромный дисплей 3,5", кондиционер с механическим управлением, обогрев зеркал заднего вида, дверные ручки в цвет кузова. В качестве дополнительных опций могут быть установлены: обогрев ветрового окна и форсунок стеклоомывателей, подогрев передних сидений, противотуманные фары, легкосплавные диски R16, блок управления аудиосистемой на рулевом колесе, система помощи при парковке задним ходом, электропривод складывания зеркал, электростеклоподъемники задних дверей;
- Trend Sport (двигатели 1,6 л мощностью 105 л.с. с МКП, 1,6 л мощностью 125 л.с. с МКП или АКП или 2,0 л мощностью 150 л.с. с МКП или АКП) - дополнительно к оборудованию комплектации Trend установлены
легкосплавные диски R16, система курсовой устойчивости (ESP) с системой помощи при экстренном торможении (ЕВА), система помощи при экстренном торможении, спортивные передние сиденья, противотуманные фары, блок управления аудиосистемой на рулевом колесе, подогрев передних сидений, электростеклоподъемники задних дверей, боковые подушки безопасности, регулировка поясничного подпора сиденья водителя. В качестве дополнительных опций могут быть установлены: обогрев ветрового окна, датчик света, датчик дождя, двухзонный климат-контроль, система помощи при парковке, электропривод складывания зеркал;
- Titanium (двигатели 1,6 л мощностью 105 л.с. с МКП, 1,6 л мощностью 125 л.с. с МКП или АКП или 2,0 л мощностью 150 л.с. с МКП или АКП) – дополнительно к оборудованию комплектации Trend Sport установлены датчик света, датчик дождя, двухзонный климат-контроль, кнопка запуска двигателя «Ford Power», подсветка зоны ног водителя и переднего пассажира, система помощи при трогании на подъеме, складывающийся центральный подлокотник на заднем сиденье, регулировка поясничного подпора сиденья переднего пассажира. В качестве дополнительных
опций могут быть установлены электропривод сиденья водителя и легкосплавные диски R17. В комплектацию автомобилей для российского рынка входят защита двигателя и порогов, брызговики всех колес и полноразмерное запасное колесо. Кузова всех модификаций автомобилей Ford Focus III несущие, цельнометаллические, сварной конструкции с навесными передними крыльями, дверьми, капотом и крышкой багажника (дверью задка). Ветровое стекло и заднее стекло (стекло дверизадка) вклеенные. Сиденье водителя регуируется в продольном направлении, по наклону спинки и высоте, сиденье переднего пассажира - в продольном направлении и по наклону спинки. В зависимости от комплектации автомобиль может быть оборудован регулировкой поясничного подпора сиденья водителя, регулировкой поясничного подпора сиденья переднего пассажира и электроприводом сиденья водителя. Передние и задние сиденья оборудованы регулируемыми по высоте подголовниками. Спинка заднего сиденья может быть откинута вперед по частям в пропорции 40:60. Трансмиссия выполнена по переднеприводной схеме с приводами передних колес, оснащенными шарнирами равных угловых скоростей. В базовой комплектации автомобили оснащены пятиступенчатой механической коробкой передач. На автомобили с двигателями 1,6 л (125 л.с.) и 2,0 л (150 л.с.) может быть установлена шестиступенчатая роботизированная коробка передач. Передняя подвеска типа Макферсон, независимая, пружинная, со стабилизатором поперечной устойчивости, с гидравлическими амортизаторными стойками. Задняя подвеска независимая, пружинная, многорычажная, со стабилизатором поперечной устойчивости. Тормозные механизмы передних и задних колес дисковые, вентилируемые, с плавающей скобой. Тормозная система оснащена вакуумным усилителем. Рулевое управление травмобезопасное, с рулевым механизмом типа шестернярейка, с электрическим усилителем. Рулевая колонка регулируется по вылету и углу наклона. В ступице рулевого колеса расположена фронтальная подушка безопасности. Все автомобили оснащены инерционными диагональными ремнями безопасности всех сидений. Габаритные размеры автомобиля с кузовом хэтчбек показаны на рис. 1.1, с кузовом седан - на рис. 1.2, с кузовом универсал - на рис. 1.3. Технические характеристики автомобилей приведены в табл. 1.1. Технические характеристики двигателей приведены в табл. 1.2. Элементы автомобиля с двигателем 1,6 л Duratec Ti-VCT (105 л.е.), расположенные в подкапотном пространстве, показаны на рис. 1.4. Основные агрегаты автомобилей (видснизу спереди и сзади) представлены на рис. 1.5 и 1.6.
ПРИМЕЧАНИЕ
Расположение элементов и основных агрегатов автомобилей, оснащенных двигателями 1,6 л (125 л.с.) или 2 , 0 л ( 1 5 0 л.с.), аналогично.
Рис. 1.4. Подкапотное пространство автомобиля с двигателем 1,6 л Duratec Ti-VCT (105 л.с.): 1 - расширительный бачок системы охлаждения двигателя; 2 - пробка расширительного бачка; 3 - верхняя крышка привода газораспределительного механизма; 4 - пробка маслоналивной горловины; 5 - крышка головки блока цилиндров; 6 - катушка зажигания; 7 - бачок главного тормозного цилиндра; 8 - аккумуляторная батарея; 9 - монтажный блок реле, предохранителей и плавких вставок; 10 - воздушный фильтр; 11 - датчик массового расхода воздуха; 12 - воздухоподводящий рукав; 13 - дроссельный узел; 1 4 – топливная рампа; 15 - упор капота; 16 - указательуровня масла (маслоизмерительный щуп); 17 - фиксатор замка капота; 18 - генератор; 19 - правая опора силового агрегата; 20 – бачок омывателя ветрового окна.

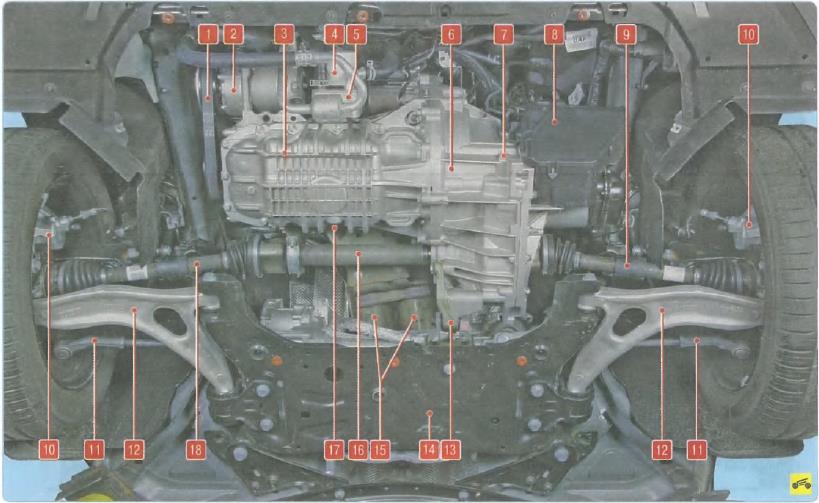

Рис. 1.5. Основные агрегаты автомобиля с двигателем 1,6 л Duratec Ti-VCT (105 л.с.) (вид снизу, защита двигателя снята): 1 - ремень привода компрессора кондиционера (в зависимости от комплектации может быть не установлен); 2 - компрессор кондиционера (в зависимости от комплектации может быть не установлен); 3 - двигатель; 4 - масляный фильтр; 5 - масляный теплообменник; 6 - коробка передач; 7 - пробка отверстия для слива масла из коробки передач; 8 - механизм переключения передач; 9 - привод левого переднего колеса; 10 - тормозной механизм переднего колеса; 11 - рулевая тяга; 12 - рычаг передней подвески; 13 - задняя опора силового агрегата; 14 - поперечина передней подвески; 15 - каталитические нейтрализаторы отработавших газов; 16 - промежуточный вал; 17 - пробка отверстия для слива масла из двигателя; 18 - привод правого переднего колеса.

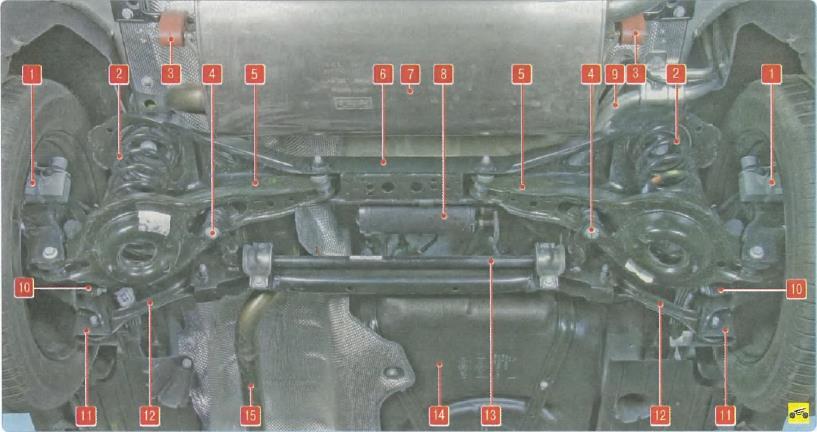

Рис. 1.6. Основные агрегаты автомобиля (вид снизу сзади): 1 - тормозной механизм заднего колеса; 2 - пружина задней подвески; 3 - подушка крепления глушителя; 4 - крепление стабилизатора поперечной устойчивости; 5 - нижний задний поперечный рычаг задней подвески; 6 - поперечина задней подвески; 7 - глушитель; 8 – угольный адсорбер системы улавливания паров топлива; 9 - наливная труба топливного бака; 10 - амортизатор задней подвески; 11 - продольный рычаг задней подвески; 12 – нижний передний поперечный рычаг задней подвески; 13 - стабилизатор поперечной устойчивости задней подвески; 14 - топливный бак; 15 - труба глушителя.
Источник: Руководство по эксплуатации, техническому обслуживанию и ремонту в фотографиях серия «Ремонт без проблем» Третий Рим
