Снятие и установка поперечины передней подвески Ford Focus 3

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Подъемник
Не обозначено
Автосервисы рядом

Вам потребуются: ключи «на 10», «на 15», «на 17», «на 18», «на 21», ключ TORX Т55, отвертка с плоским лезвием.
1. Установите рулевое колесо в положение, соответствующее прямолинейному движению автомобиля.
2. Установите автомобиль на подъемник и снимите передние колеса.
3. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

4. Выверните болт крепления массового провода к блоку плавких вставок.

5. Отожмите фиксатор и разъедините колодки жгутов проводов электроусилителя рулевого управления.

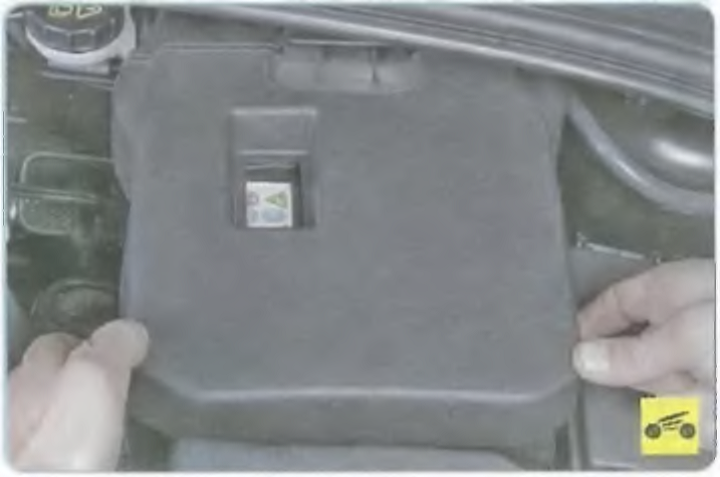

6. Извлеките колодку из держателя полке аккумуляторной батареи.

7. Выверните болт крепления второго массового провода к кронштейну крепления аккумуляторной батареи (аккумуляторная батарея и полка аккумуляторной батареи для наглядности сняты).

8. Выведите держатель жгута проводов электроусилителя из отверстия в полке аккумуляторной батареи.

9. В салоне автомобиля под панелью приборов ослабьте гайку клеммового соединения рулевого вала с валом рулевого механизма и разъедините валы.

10. Снимите брызговик двигателя.

11. Отсоедините от поворотных кулаков наконечники рулевых тяг.

12. Удерживая от проворачивания, отверните гайку крепления пальца нижнего шарнира стойки стабилизатора к штанге стабилизатора. Аналогично отверните гайку крепления пальца нижнего шарнира стойки стабилизатора к штанге стабилизатора с другой стороны.

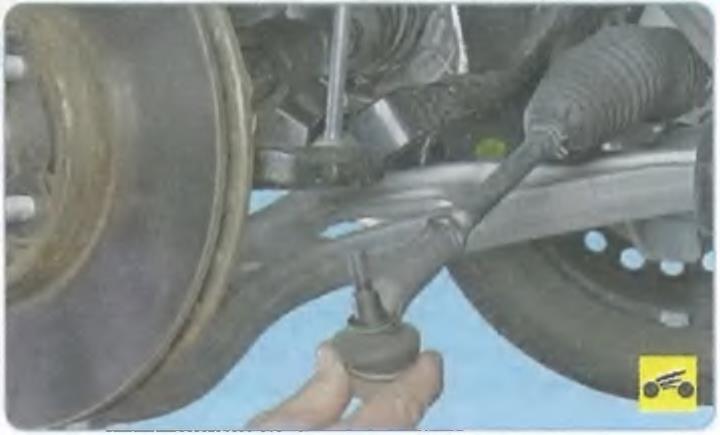

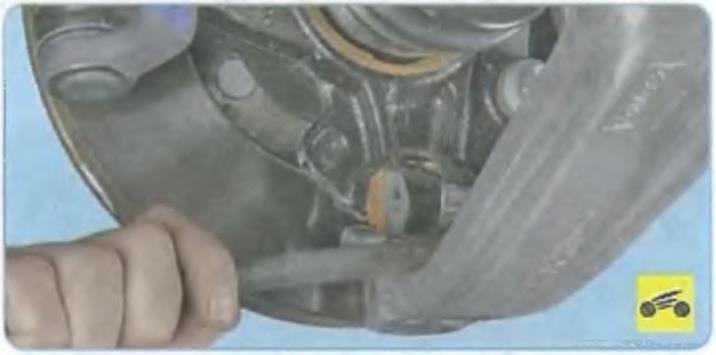

13. Выпрессуйте пальцы шаровых опор из поворотных кулаков.

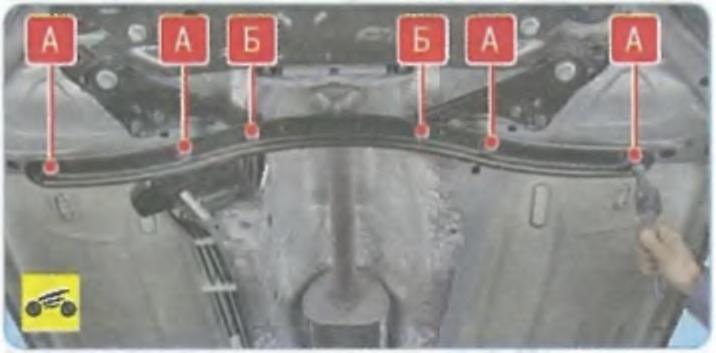

14. Выверните четыре болта А и отверните две гайки Б крепления распорки к кузову.

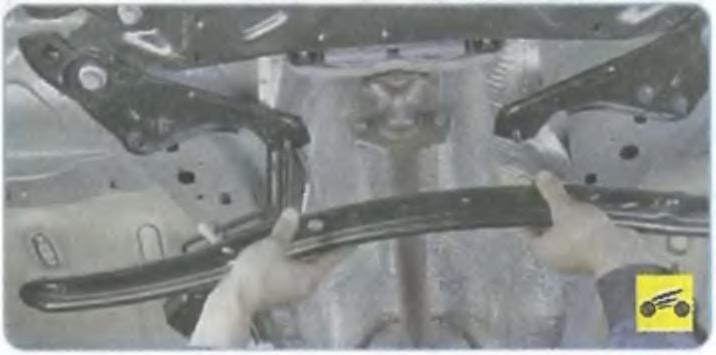

15. Снимите распорку.

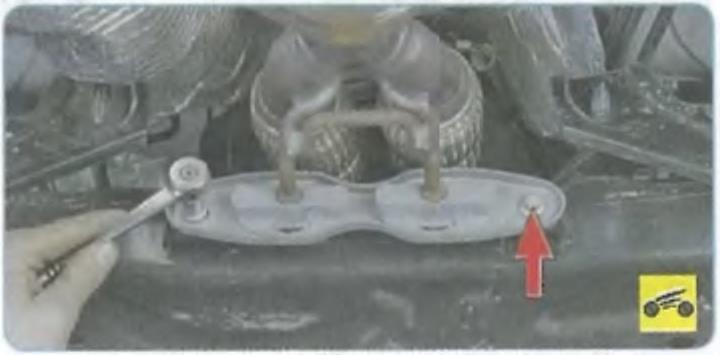

16. Выверните два болта крепления кронштейна подвески системы выпуска отработавших газов к поперечине.

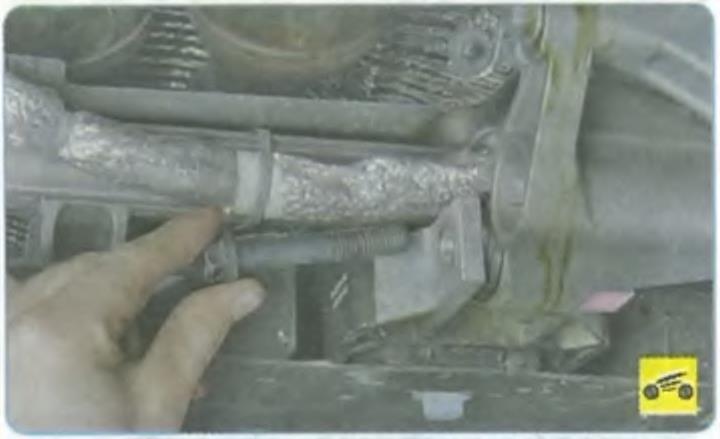

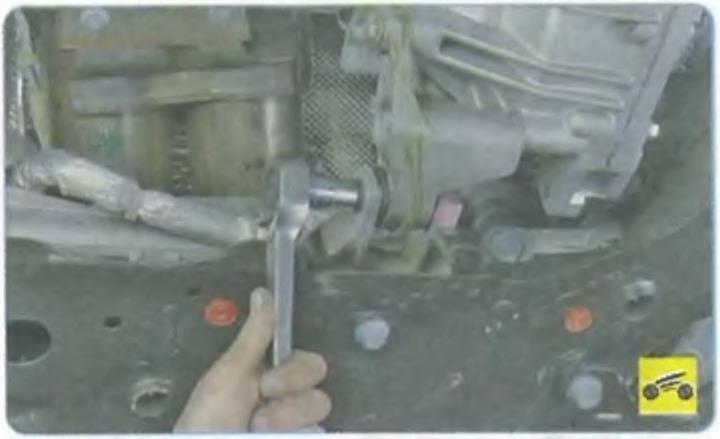

17. Выверните болт крепления задней опоры к кронштейну коробки передач.

18. Извлеките болт.

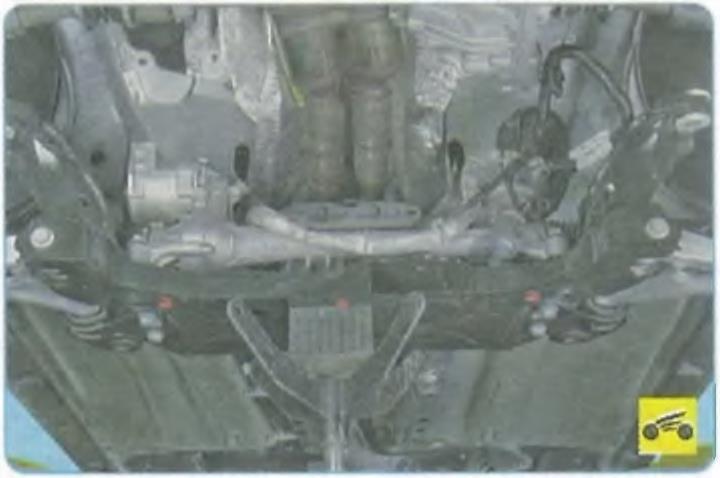

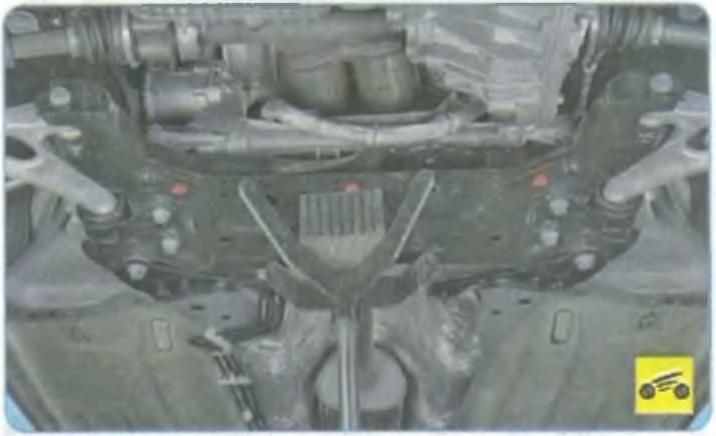

19. Установите под поперечину передней подвески опору (например, гидравлическую стойку или домкрат).

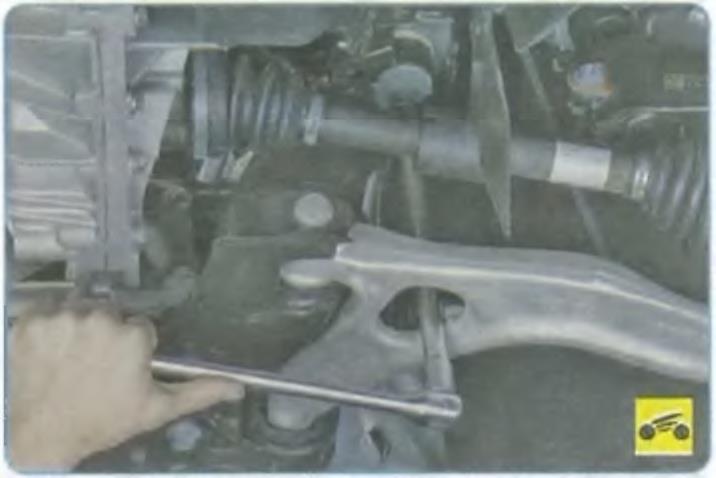

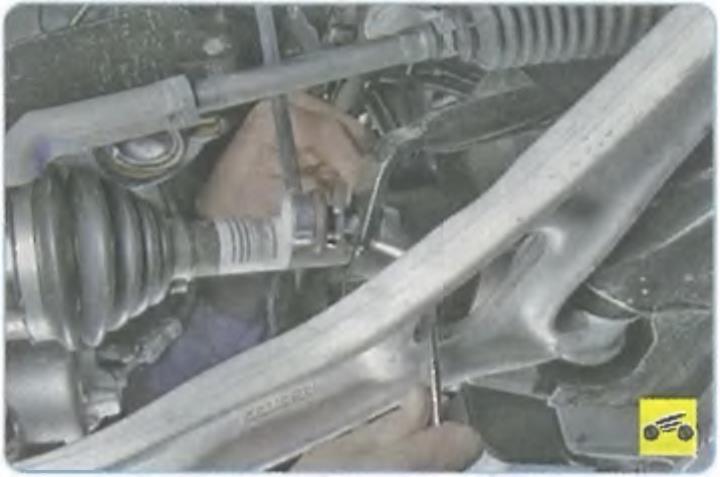

20. Выверните болты переднего крепления поперечины слева и справа через отверстия в рычагах.

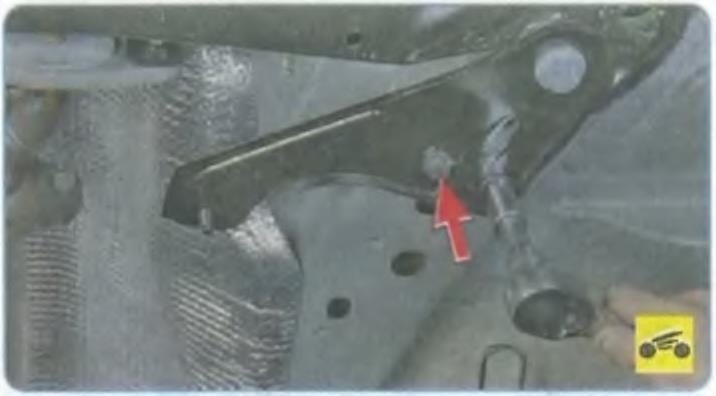

21. Выверните два болта крепления левого кронштейна поперечины к кузову.
22. Аналогично выверните два болта крепления правого кронштейна поперечины.

23. Выверните болт заднего крепления поперечины к кузову...

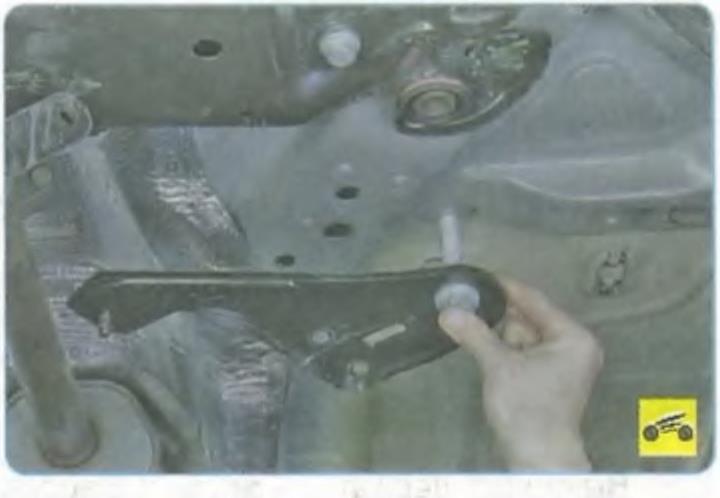

24. ...и снимите кронштейн с поперечины.

25. Снимите поперечину передней подвески в сборе с нижними рычагами, рулевым
механизмом и штангой стабилизатора, опустив ее вниз. При необходимости снимите штангу стабилизатора, рулевой механизм  и рычаги.
26. Установите детали в порядке, обратном снятию. Затяните болты необходимым моментом.
27. После установки поперечины передней подвески проверьте и при необходимости отрегулируйте углы установки колес. Воспользуйтесь услугами мастерских, располагающих специальным оборудованием.

Источник: Руководство по эксплуатации, техническому обслуживанию и ремонту в фотографиях серия «Ремонт без проблем» Третий Рим
