Снятие и установка тормозной скобы в сборе с направляющей колодок заднего колеса Ford Focus 3

Вам потребуются: ключ-шестигранник «на 7», «на 14», отвертка с плоским лезвием.
1. Включите I передачу (переведите селектор роботизированной коробки передач в положение «Р») и установите противооткатные упоры («башмаки») под передние колеса.
2. Выключите стояночный тормоз.
3. Поднимите заднюю часть автомобиля, установите ее на надежные опоры и снимите колеса.

4. Отсоедините наконечник заднего троса привода стояночного тормоза от подвижной скобы.
5. Ослабьте затяжку крепления нижнего наконечника тормозного шланга к рабочему цилиндру.

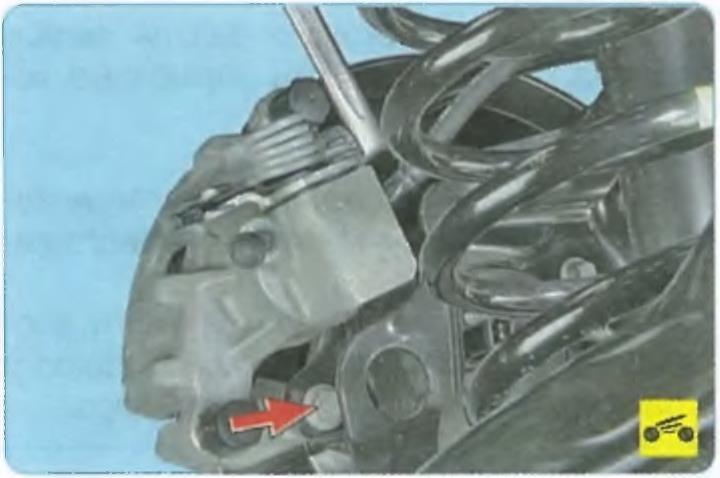

6. Выверните два болта крепления направляющей колодок к кулаку.

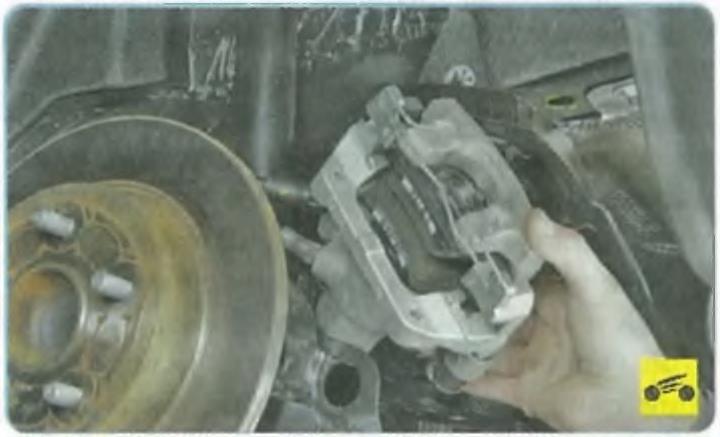

7. Снимите подвижную скобу в сборе с направляющей колодок, колодками и тормозным шлангом.
8. Отсоедините подвижную скобу от тормозного шланга, свинчивая его с наконечника шланга.
9. Установите подвижную скобу в порядке, обратном снятию.
10. После установки восстановите уровень тормозной жидкости в бачке главного тормозного цилиндра и удалите воздух из гидропривода тормозов.

Источник: Руководство по эксплуатации, техническому обслуживанию и ремонту в фотографиях серия «Ремонт без проблем» Третий Рим
