Снятие и установка адсорбера системы улавливания паров топлива Ford Focus 3

Работа показана на примере автомобиля с двигателем 1,6 л Duratec Ti-VCT. На автомобиле с двигателем 2,0 л Duratec Ti-VCT работа выполняется аналогично.

Адсорбер системы улавливания паров топлива снимают для проверки или замены при появлении стойкого запаха бензина, вызванного негерметичностью адсорбера. Кроме того, нарушение герметичности адсорбера может стать причиной неустойчивой работы двигателя на холостом ходу вплоть до его остановки.

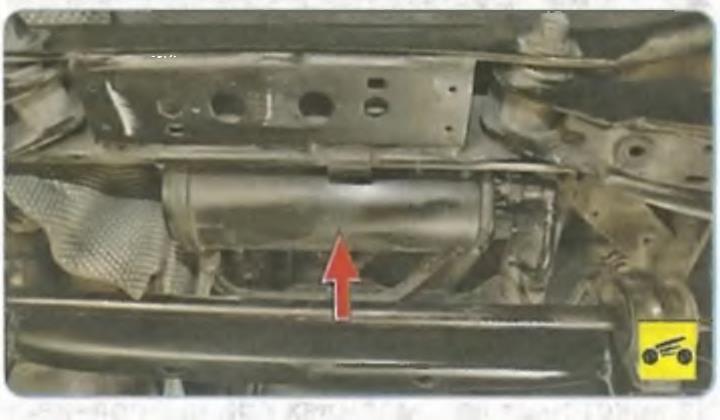

Адсорбер установлен на поперечине задней подвески.
Вам потребуются: ключ TORX ТЗО, отвертка с плоским лезвием.

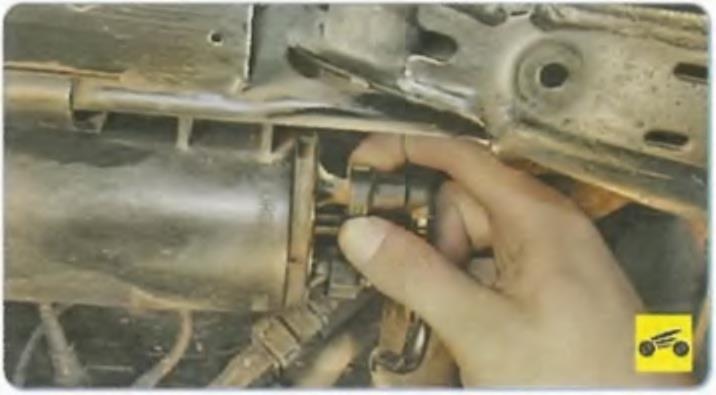

1. Сожмите фиксаторы...

2. ...и отсоедините от адсорбера вентиляционный трубопровод топливного бака...

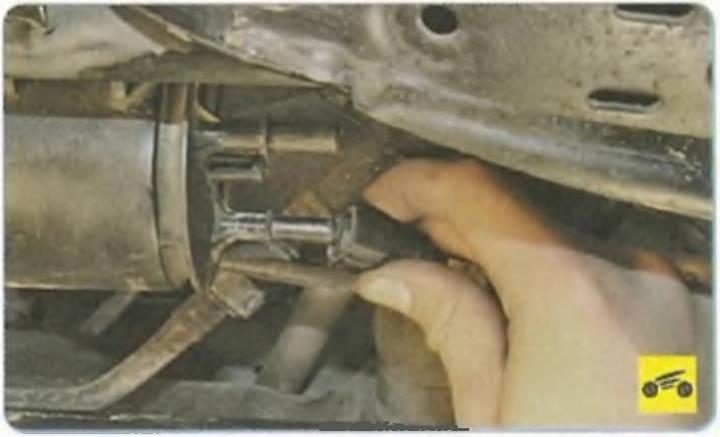

3. ...трубопровод к клапану продувки адсорбера...

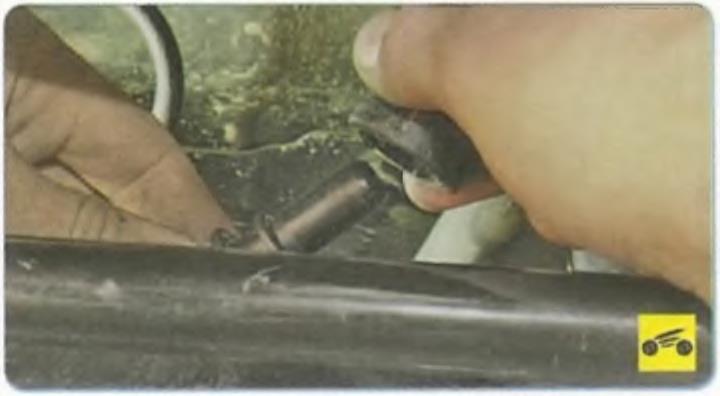

4. ...итрубопроводвентиляции адсорбера.

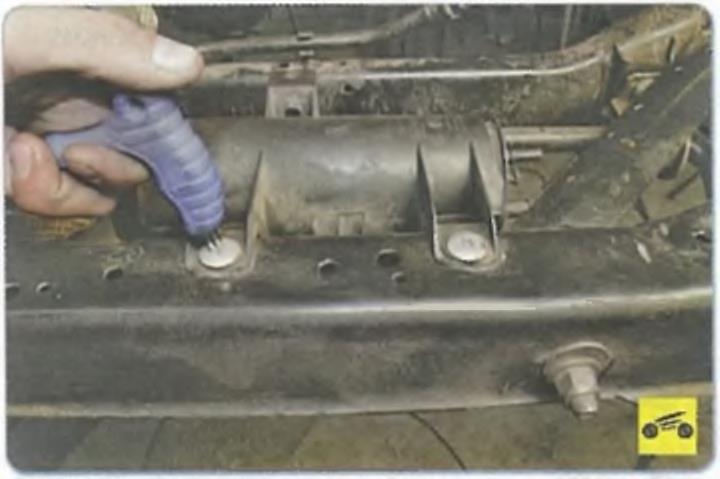

5. Выверните два винта крепления адсорбера к поперечине подвески.
ПРИМЕЧАНИЕ
На некоторых автомобилях при выворачивании винты упираются в днище кузова. В этом
случае поперечину задней подвески придется снять или ослабить ее крепление.

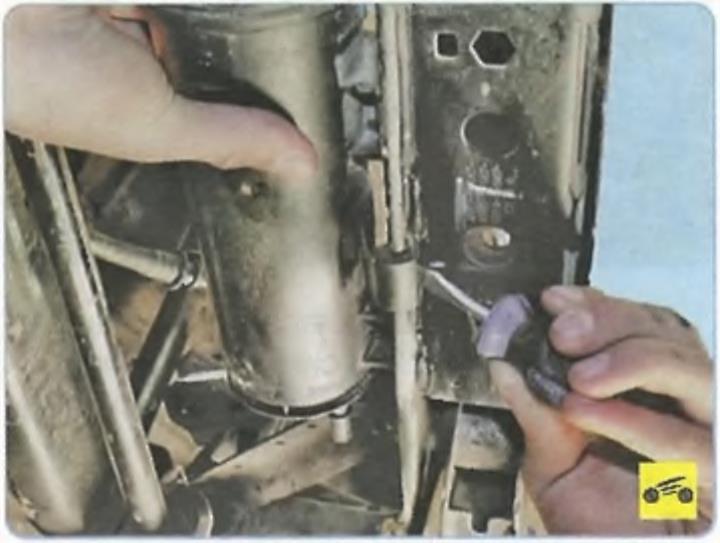

6. Поддев отверткой, выведите нижний фиксатор корпуса адсорбера из зацепления с отбортовкой поперечины подвески...

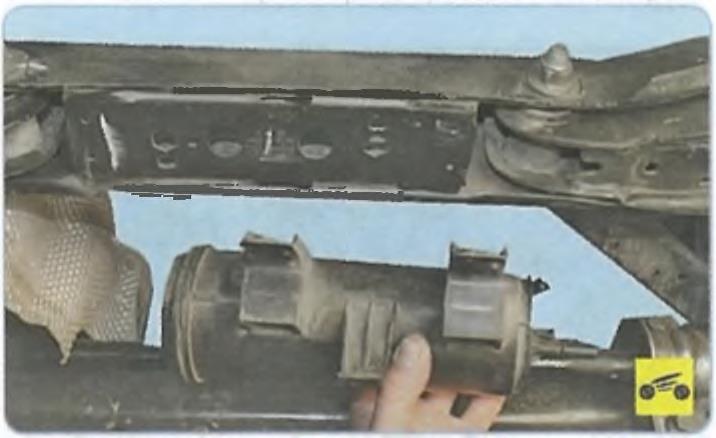

7. ...и снимите адсорбер.
8. Установите детали в порядке, обратном снятию.
