Проверка и замена датчиков системы управления двигателем Ford Focus 3

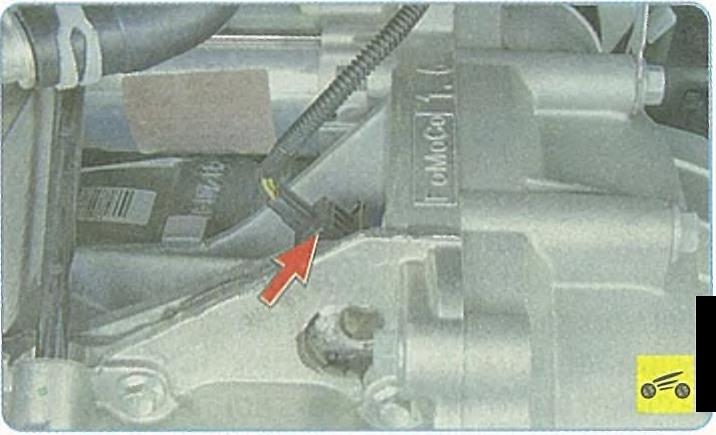

Датчик положения коленчатого вала двигателя на двигателях объемом 1,6 л установлен в задней части блока цилиндров двигателя напротив маховика.

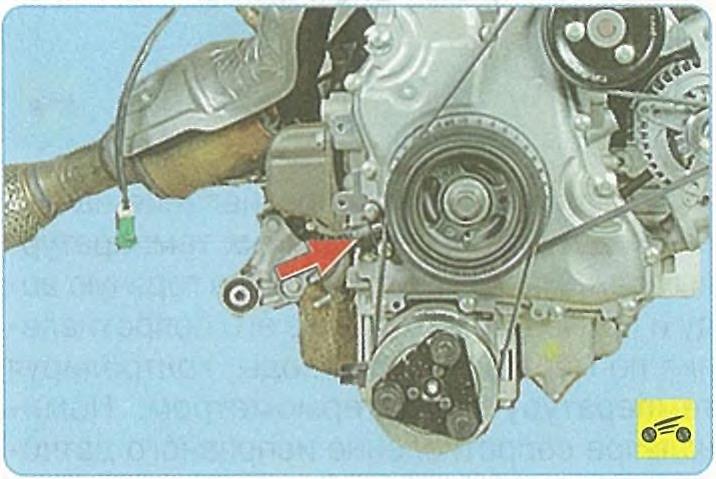

На двигателях объемом 2,0 л его размещают в передней части двигателя рядом со шкивом коленчатого вала.
При возникновении неисправности в цепи датчика двигатель перестает работать, ЭБУ заносит в память код неисправности и включает сигнальную лампу в комбинации приборов. В этом случае проверьте исправность датчика.
Вам потребуются: торцовая головка «на 8», тестер.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

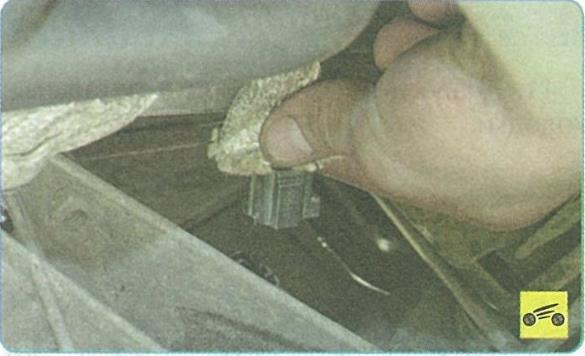

2. Сожмите фиксатор и отсоедините колодку жгута проводов датчика положения коленчатого вала.

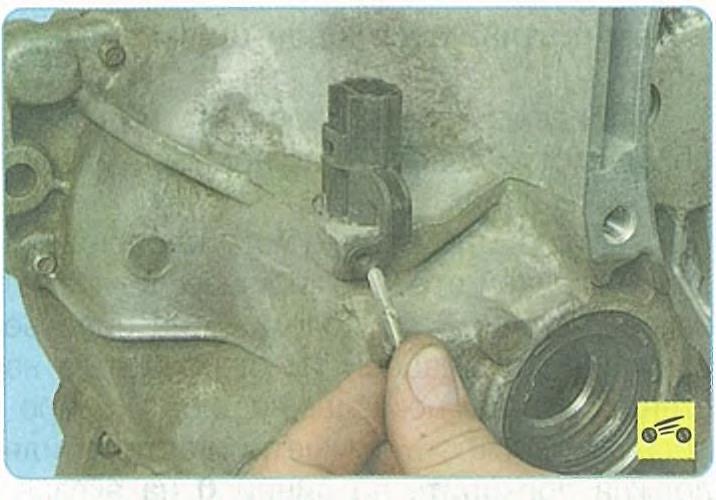

3. Выверните болт (на двигателе объемом 1,6 л)...

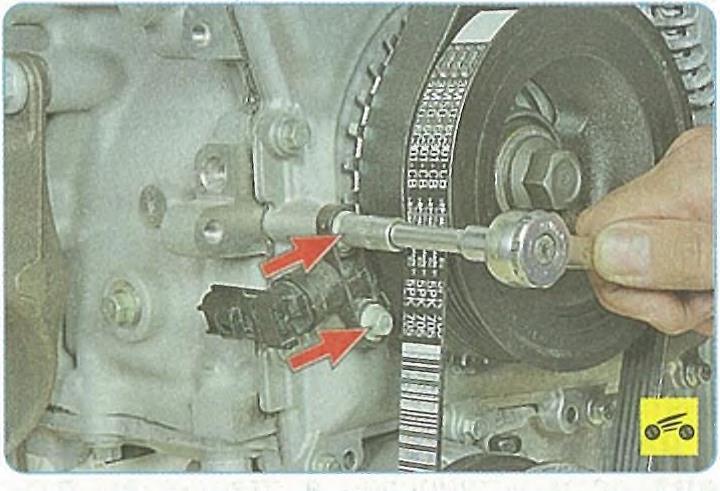

4. ...или два болта крепления (на двигателе объемом 2,0 л) датчика...

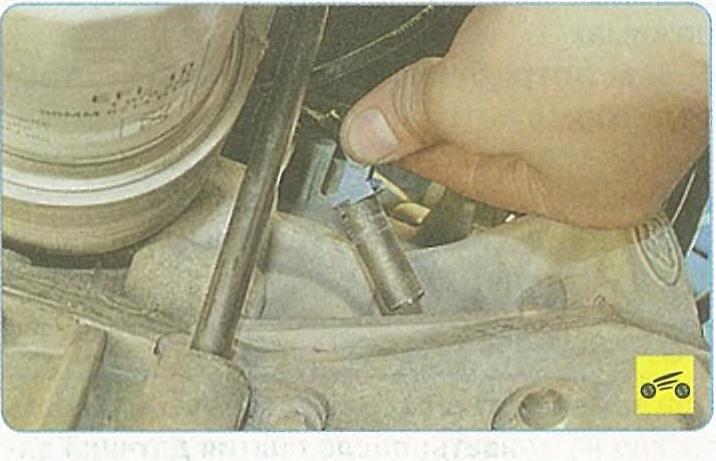

5. ...и извлеките датчик.
6. Тестером измерьте сопротивление между выводами датчика. Номинальное значение сопротивления должно быть в пределах 0,5-0,6 кОм. Если сопротивление не соответствует указанным пределам, замените датчик.
7. Установите датчик положения коленчатого вала двигателя в порядке, обратном снятию.

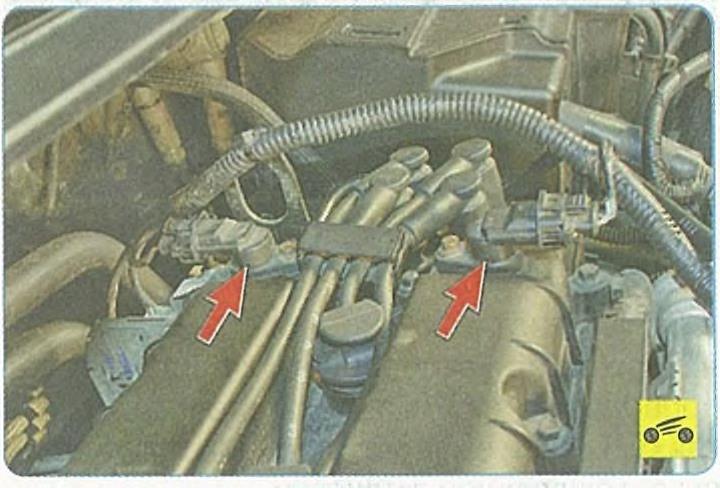

Датчики положения распределительных валов установлены сверху на головке блока цилиндров. При неисправности в цепи любого из датчиков блок управления заносит в память код неисправности и использует обходную программу управления двигателем (без изменения фаз газораспределения).

Вам потребуется ключ «на 10».
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

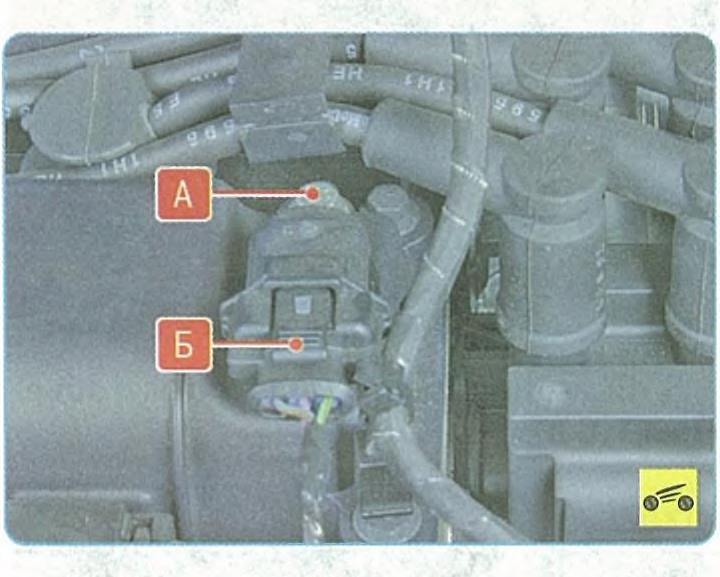

2. Сожмите фиксатор Б и отсоедините колодку жгута проводов датчика.

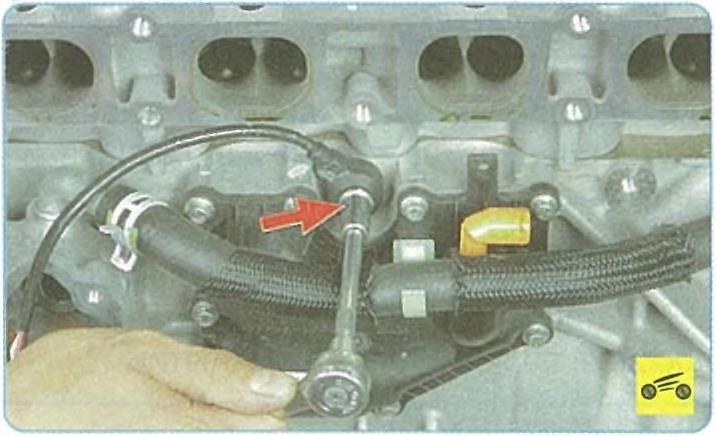

3. Выверните болт крепления А и выньте датчик из отверстия в головке блока цилиндров.
4. Установите датчик положения распределительных валов в порядке, обратном снятию.
Датчик температуры охлаждающей жидкости установлен в отводящем патрубке водяной рубашки двигателя.
У датчика проверяют сопротивление на выводах при различных температурных режимах.
Вам потребуются: ключ «на 19», тестер, термометр.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Слейте жидкость из системы охлаждения двигателя.
ПОЛЕЗНЫЙ СОВЕТ
При замене датчика охлаждающую жидкость можно не сливать: после снятия датчика заглушите отверстие пальцем или пробкой - потеря охлаждающей жидкости в этом случае будет минимальной.

3. На двигателях объемом 1,6 л, нажав на фиксатор, отсоедините колодку жгута проводов от датчика, ослабьте ключом затяжку и рукой выверните датчик температуры охлаждающей жидкости.

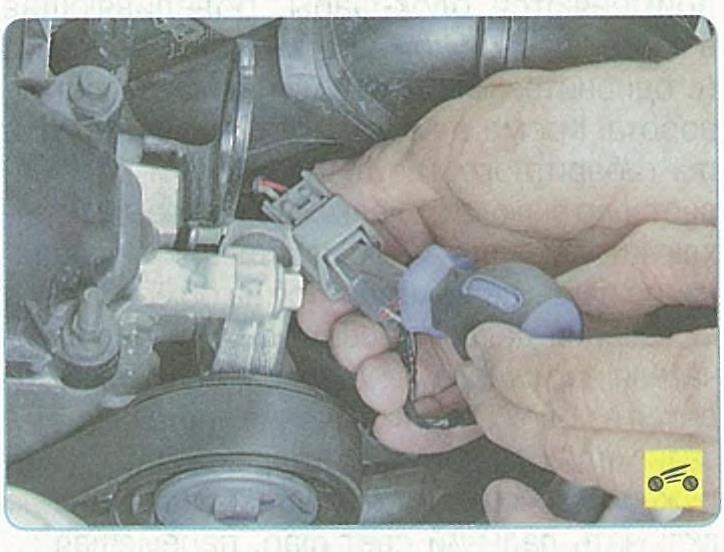

4. На двигателях объемом 2,0 л отсоедините пружинный хомут, сожмите фиксатор и отсоедините колодку жгута проводов от датчика температуры охлаждающей жидкости.
5. Извлеките пружинный фиксатор и выньте датчик температуры двигателя из корпуса распределителя.

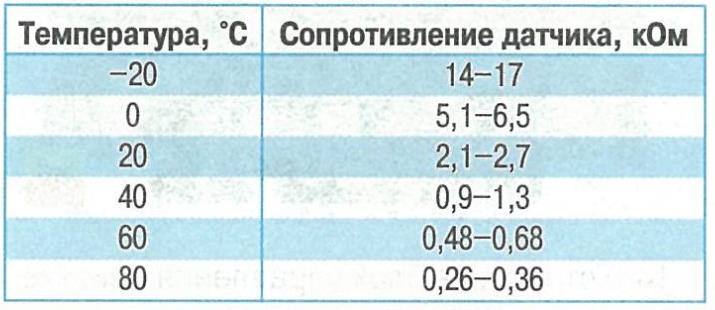

ДАННЫЕ ДЛЯ ПРОВЕРКИ ДАТЧ И КА ТЕМ П ЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ, Таблица 10.6

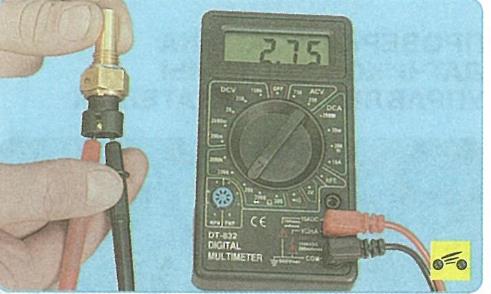

6. Подсоедините тестер к выводам датчика и измерьте сопротивление. Термометром измерьте текущую температуру.

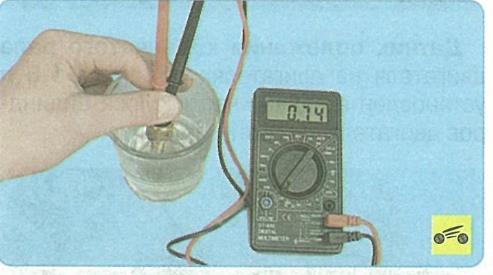

7. Для измерения сопротивления на выводах датчика при различных температурных режимах опустите датчик в горячую воду и проверьте изменение его сопротивления по мере остывания воды, контролируя температуру воды термометром. Номинальное сопротивление исправного датчика указано в табл. 10.6.
8. При отклонении сопротивления от нормы замените датчик.
9. Установите все снятые детали в порядке, обратном снятию.
10. Залейте охлаждающую жидкость.

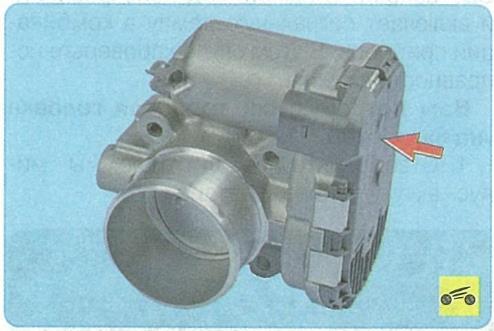

Датчик положения дроссельной заслонки представляет собой переменный резистор, который установлен на оси дроссельной заслонки. Вращение оси заслонки вызывает изменение напряжения сигнала датчика, по которому электронный блок управления определяет степень открытия дроссельной заслонки. Датчик встроен в крышку дроссельного узла, поэтому при выходе его из строя замените дроссельный узел в сборе.

Датчик скорости движения на автомобилях с двигателем объемом 1,6 л установлен на коробке передач возле привода правого переднего колеса.
Вам потребуется отвертка с плоским лезвием.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

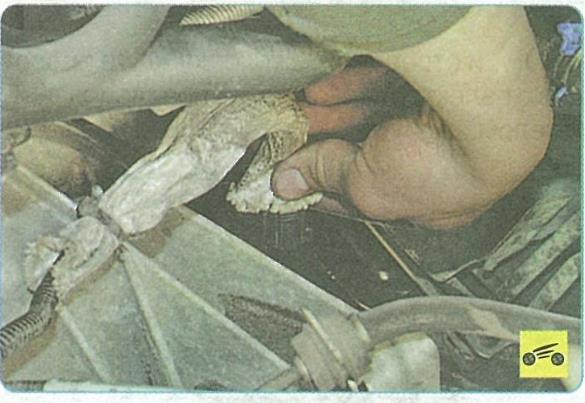

2. Приподнимите теплозащитный чехол жгута проводов датчика скорости.

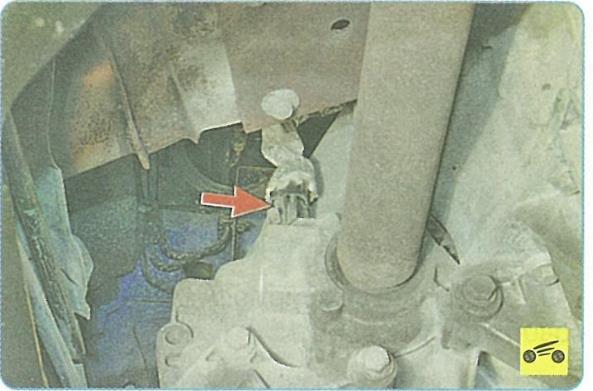

3. Сожмите фиксатор и отсоедините от датчика скорости колодку жгута проводов.

ПРИМЕЧАНИЕ
Для наглядности выполнение последующих операций показано на снятой коробке передач.

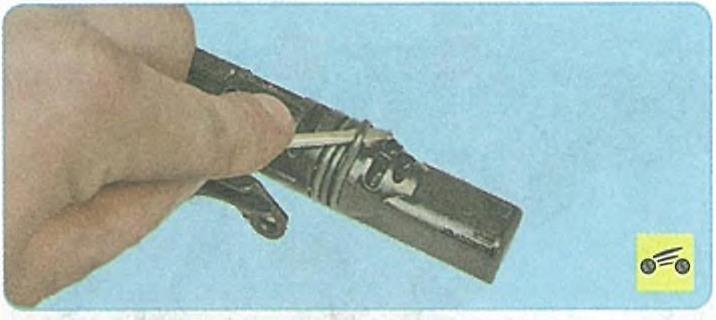

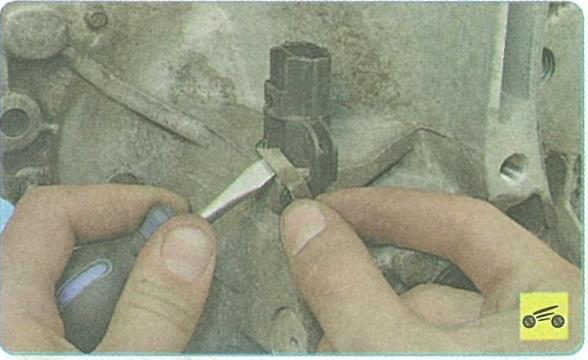

4. Отверткой выведите усик стопорного штифта из углубления в картере коробки передач...

5. ...и выньте стопорный штифт.

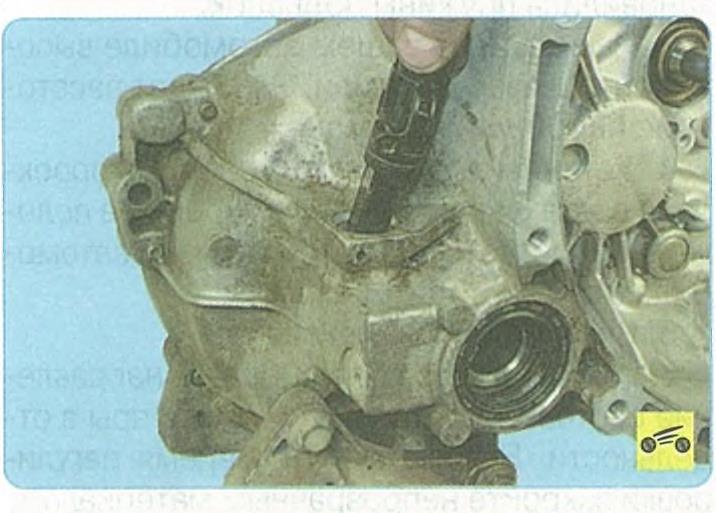

6. Извлеките датчик скорости из отверстия в картере коробки передач.

7. Осмотрите уплотнительное кольцо датчика. При любых повреждениях и наличии следов масла на картере коробки передач вокруг датчика замените кольцо новым.
8. Установите датчик скорости в порядке, обратном снятию.

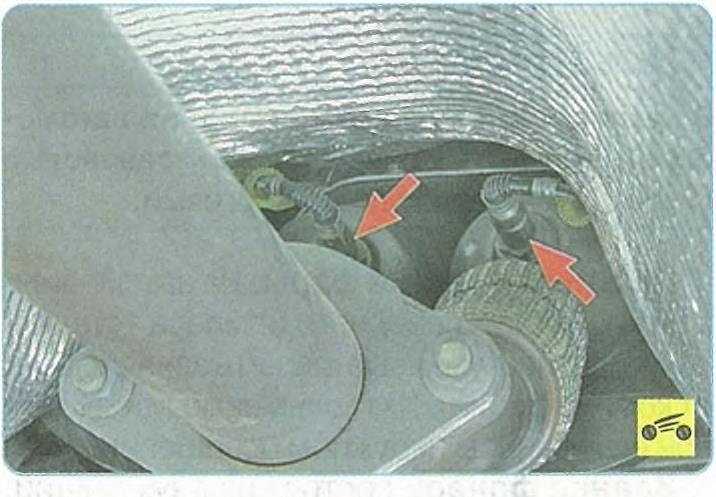

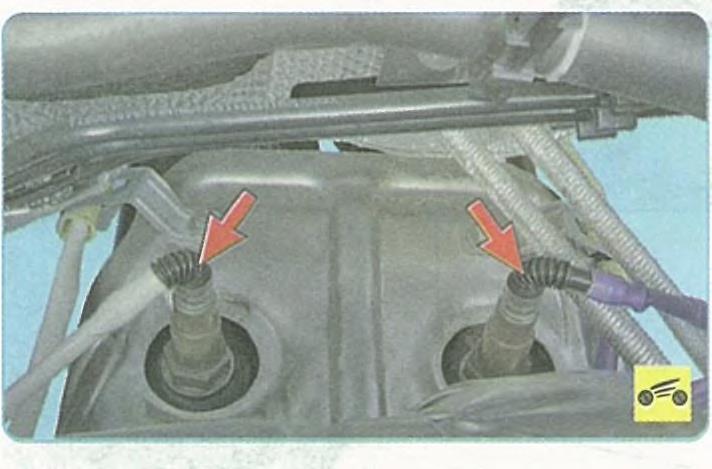

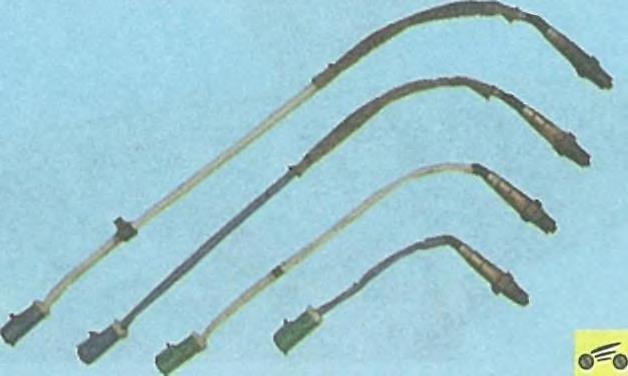

Датчики концентрации кислорода установлены на катколлекторе до и после нейтрализаторов.

Датчики концентрации кислорода на входе в нейтрализаторы управляющие...

...а на выходе из нейтрализаторов - диагностические.
Параметры всех датчиков одинаковы, они различаются только длиной проводов. Если хотя бы один датчик концентрации кислорода неисправен, токсичность отработавших газов может резко повыситься, а расход топлива - увеличиться.
Для удобства замены датчики отличаются цветами проводов и их колодок. У датчиков левого нейтрализатора провода синие, а правого - белые. Колодки жгутов проводов датчиков на входе в нейтрализаторы (управляющие) зеленого цвета, а на выходе из нейтрализаторов (диагностические) - синего.

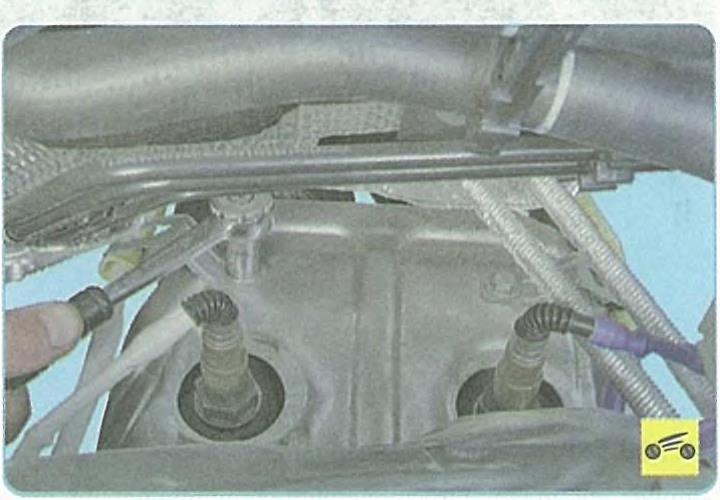

Вам потребуется ключ «на 22».
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

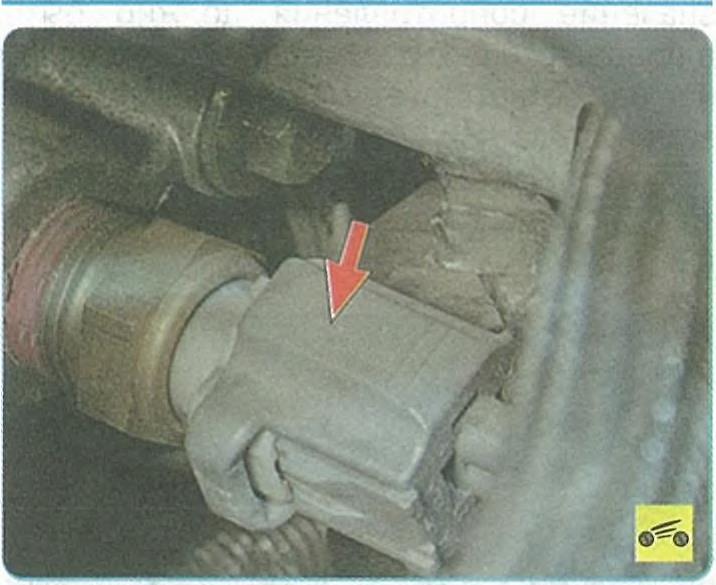

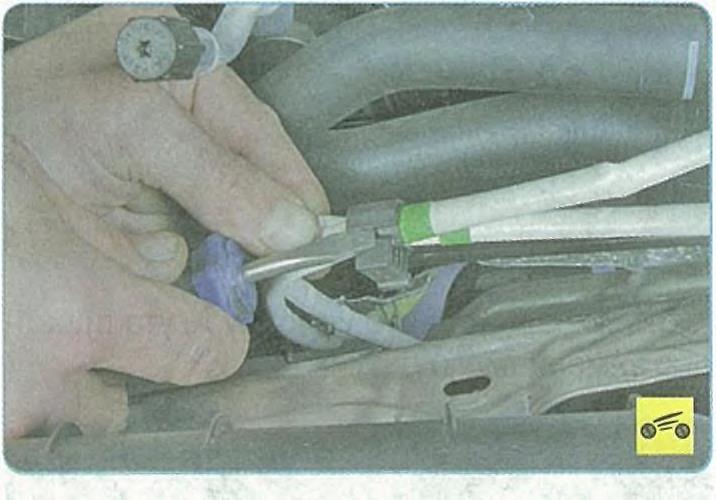

2. Сожмите фиксатор...

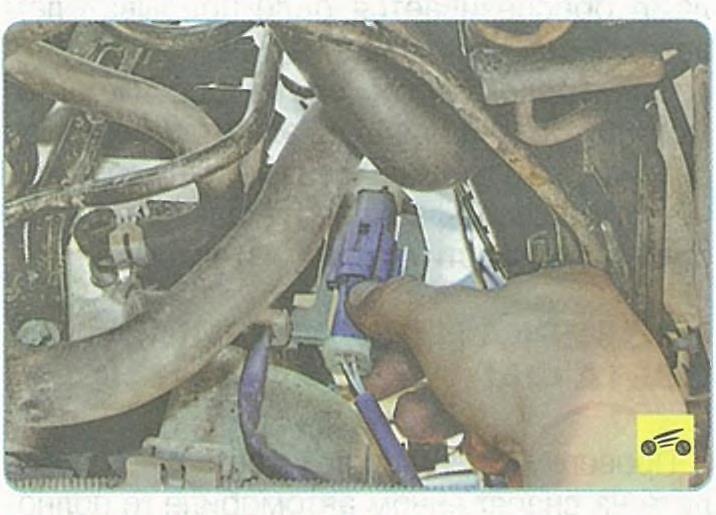

3. ...и отсоедините колодку жгута проводов заменяемого датчика.

4. У диагностического датчика выверните болт крепления держателя жгута проводов заменяемого датчика и отсоедините держатель от термоэкрана.

5. У управляющего датчика выведите жгут проводов заменяемого датчика из держателя.
6. Выверните заменяемый датчик и извлеките его из отверстия катколлектора.
7. Установите датчик концентрации кислорода в порядке, обратном снятию.
ПРИМЕЧАНИЕ
Неисправный датчик концентрации кислорода можно заменить датчиком с более длинным жгутом проводов. При этом необходимо закрепить жгут таким образом, чтобы избежать его контакта с горячими деталями системы выпуска отработавших газов.

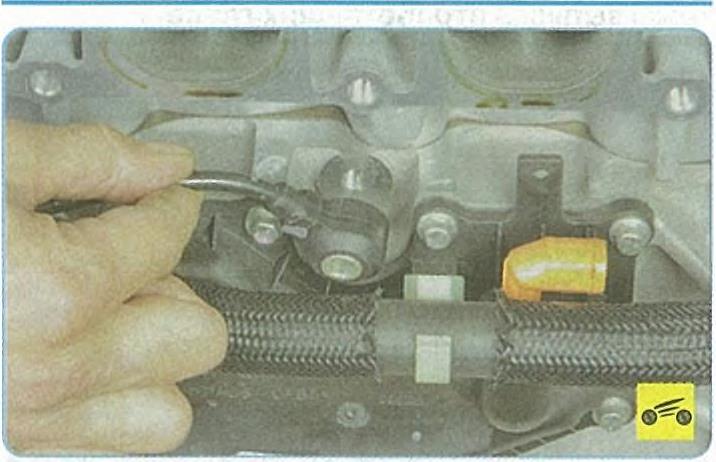

Датчики детонации на двигателях объемом 1,6 л ввернуты в стенку блока цилиндров в его верхней части, под впускным коллектором в зонах между 1-м и 2-м, а также 3-м и 4-м цилиндрами. На двигателях объемом 2,0 л датчик детонации установлен в зоне между 2-м и 3-м цилиндрами с левой стороны двигателя.
Вам потребуются: ключ «на 13», отвертка с плоским лезвием.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
