Замена вакуумного усилителя Ford Focus 3

Вам потребуются: ключ «на 17», торцовая головка «на 13», шприц, пассатижи, отвертка с плоским лезвием...

...а также специальный ключ «на 10» для тормозных трубопроводов.
1. Снимите пробку бачка главного тормозного цилиндра.

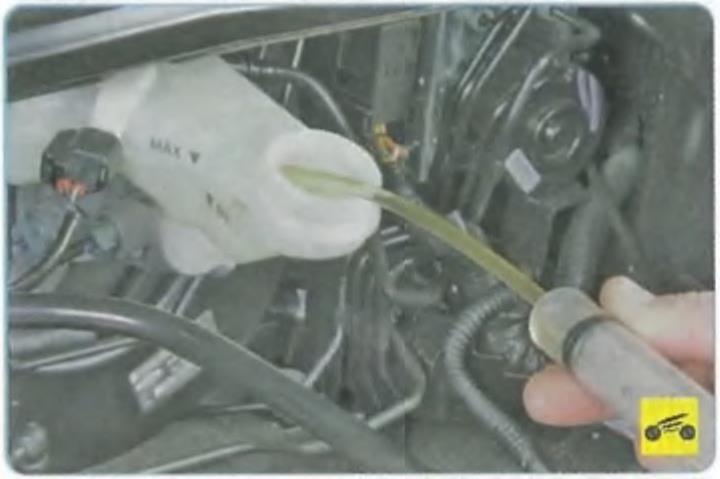

2. Откачайте тормозную жидкость из бачка (например, большим медицинским шприцем).
3. Выверните три болта и снимите полку крепления аккумуляторной батареи.

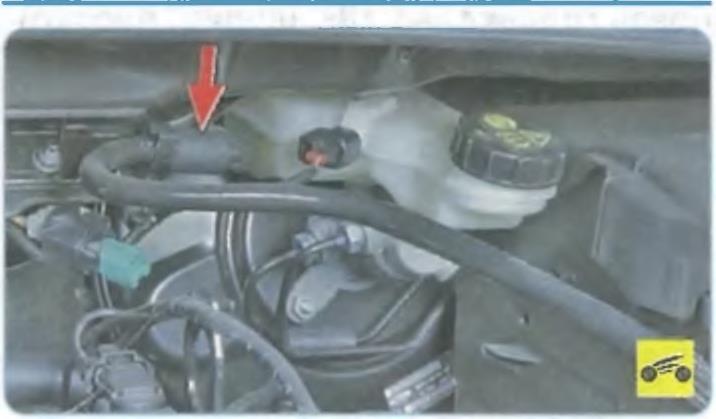

4. Отсоедините колодку от датчика уровня тормозной жидкости и шланг к главному цилиндру привода выключения сцепления от бачка главного тормозного цилиндра.

ПОЛЕЗНЫЙ СОВЕТ
Сразу же после отсоединения шланга от бачка заглушите его отверстие, не опуская шланг вниз. В шланге останется некоторое количество тормозной жидкости, поэтому после установки бачка и присоединения к нему шланга удалять воздух из гидропривода выключения сцепления не потребуется.

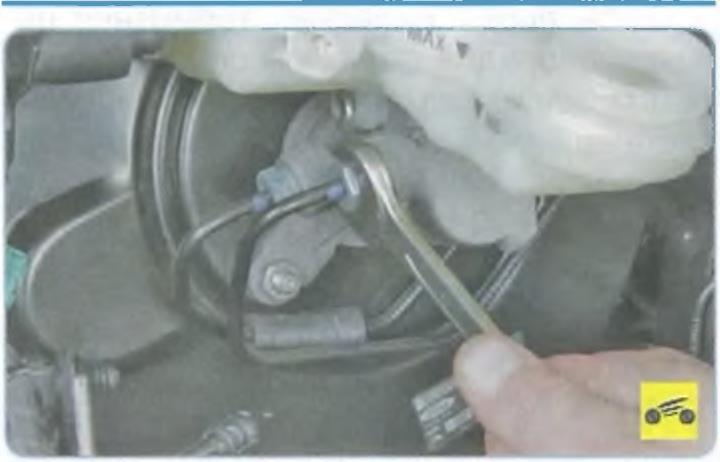

5. Отверните гайки крепления двух трубопроводов к главному тормозному цилиндру и отведите трубопроводы в сторону.
ПОЛЕЗНЫЙ СОВЕТ
Заглушите трубопроводы (например, надев на их концы защитные колпачки клапанов для выпуска воздуха), чтобы предотвратить вытекание тормозной жидкости.​

6. Поддев отверткой наконечник вакуумного шланга, извлеките наконечник из уплотнительной втулки отверстия в корпусе усилителя.

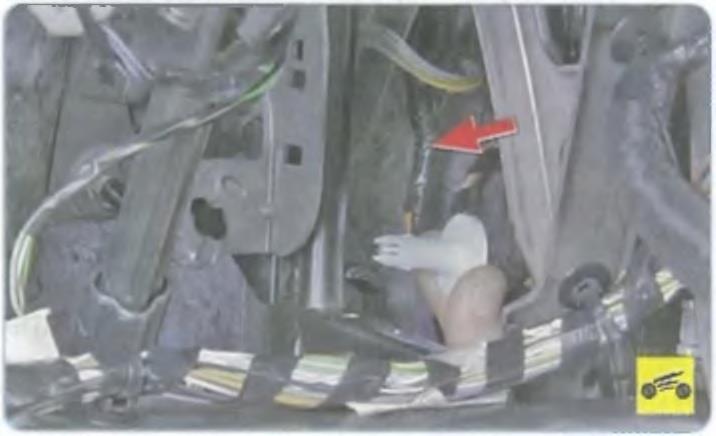

7. В салоне автомобиля под панелью приборов сожмите пассатижами два фиксатора пальца вилки толкателя вакуумного усилителя тормозов...

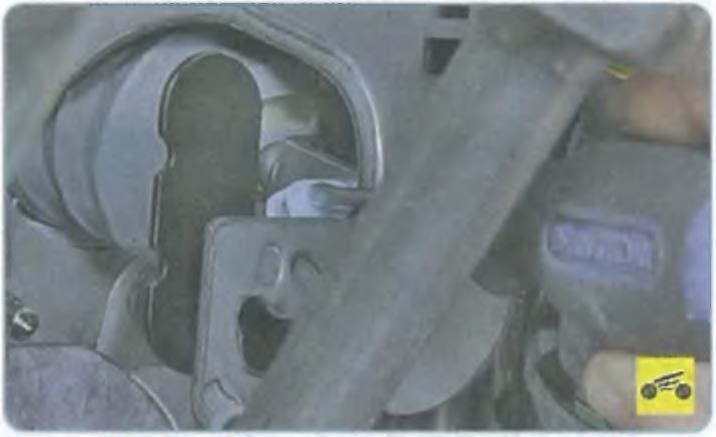

8. ...и извлеките палец из отверстий вилки и педали.

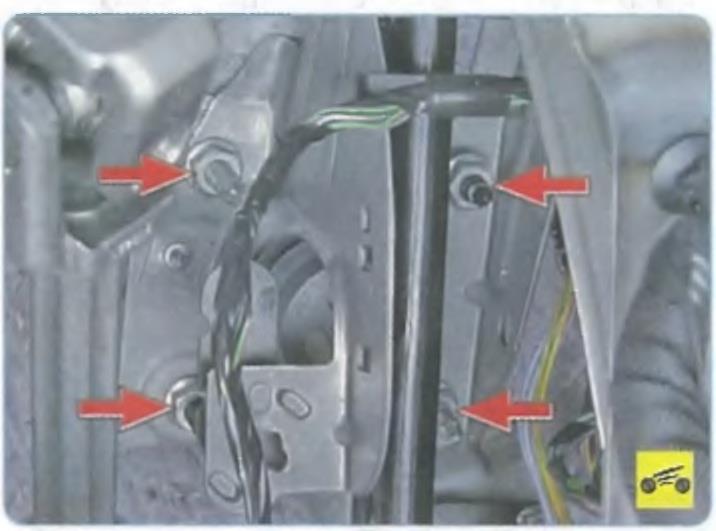

9. Отверните четыре гайки крепления вакуумного усилителя к щиту передка, одновременно крепящие и кронштейн педалей.
10. Снимите вакуумный усилитель в сборе с главным тормозным цилиндром.

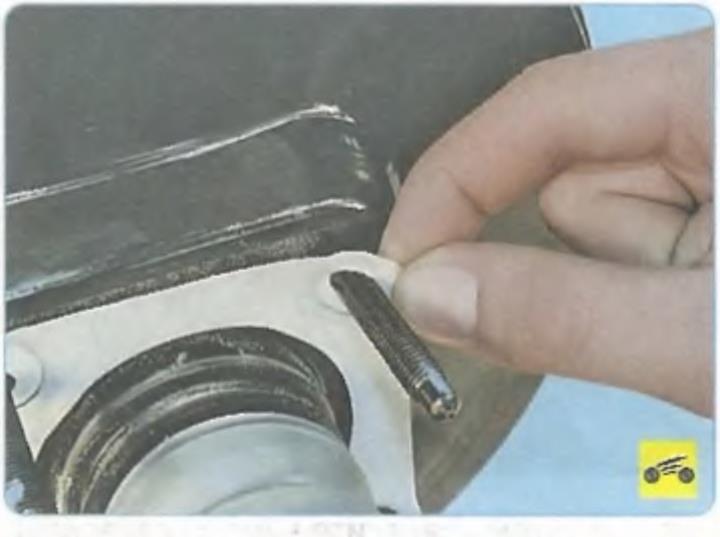

11. Снимите со шпилек крепления вакуумного усилителя уплотнительную прокладку и установите на новый усилитель.
ПРИМЕЧАНИЕ
Сильно обжатую или надорванную прокладку замените.
12. Отверните две гайки крепления к усилителю главного тормозного цилиндра, снимите цилиндр и установите его на новый усилитель.
ПРИМЕЧАНИЕ

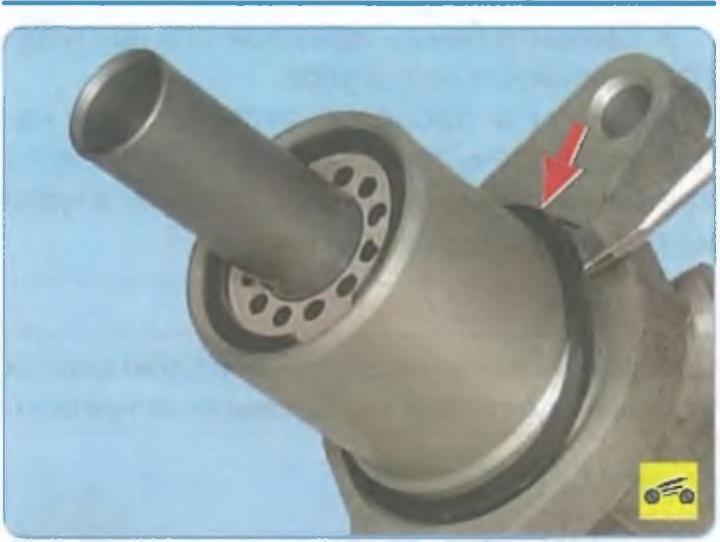

Уплотнительное резиновое кольцо фланца главного тормозного цилиндра обязательно замените новым.
13. Установите усилитель тормозов и все снятые детали в порядке, обратном снятию, залейте тормозную жидкость и удалите воздух из системы.

Источник: Руководство по эксплуатации, техническому обслуживанию и ремонту в фотографиях серия «Ремонт без проблем» Третий Рим
