Снятие и установка стартера Ford Focus 3

Вам потребуются: ключ «на 13», торцовые головки «на 10» и «на 13».
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите брызговик радиатора.

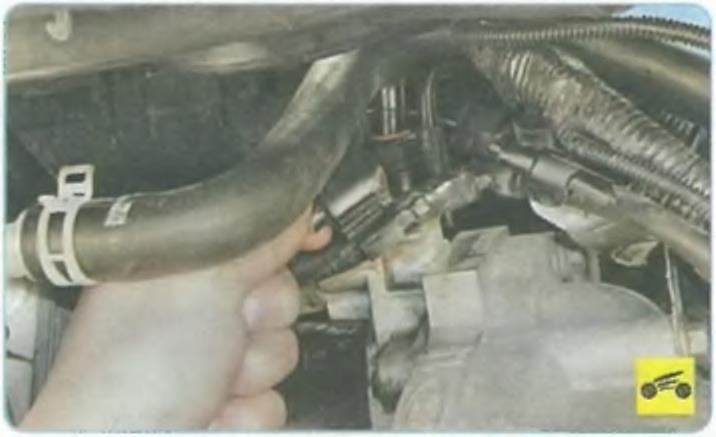

3. Сожмите фиксатор...

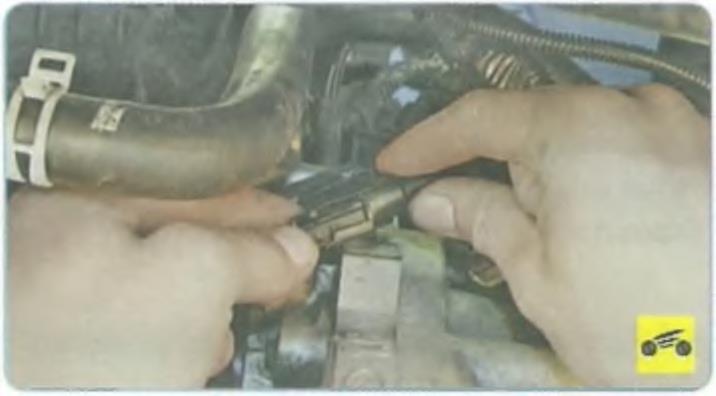

4. ...и разъедините колодку жгута проводов стартера.

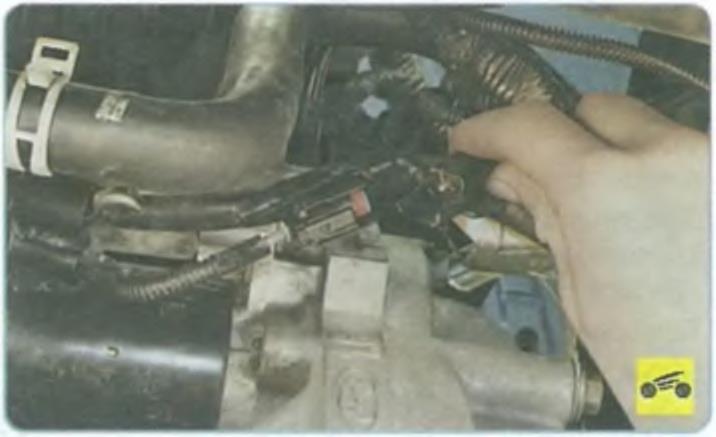

5. Отсоедините колодку от держателя на жгуте проводов.
6. Отверните гайку крепления клеммы провода питания тягового реле и отсоедините провод от тягового реле стартера.

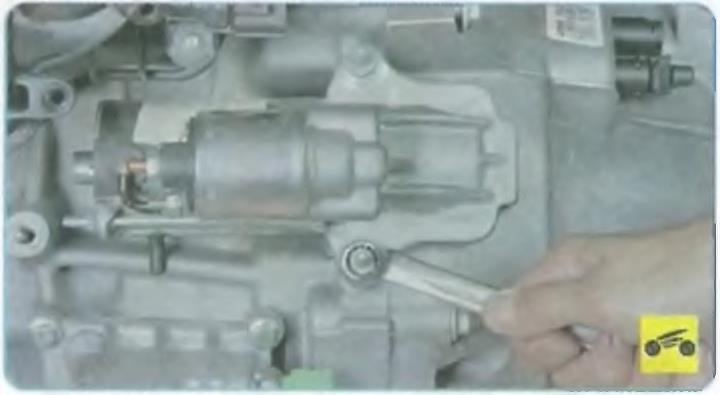

7. Ослабьте затяжку болтов крепления стартера.

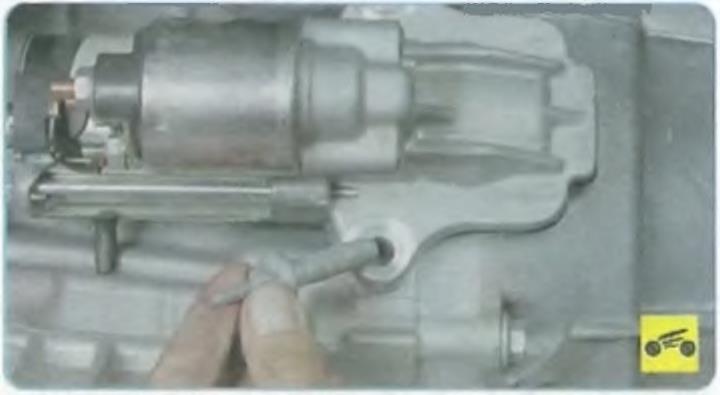

8. Окончательно выверните и извлеките болты.

9. Снимите стартер.
10. Отведите стартер от блока цилиндров и опустите вниз.

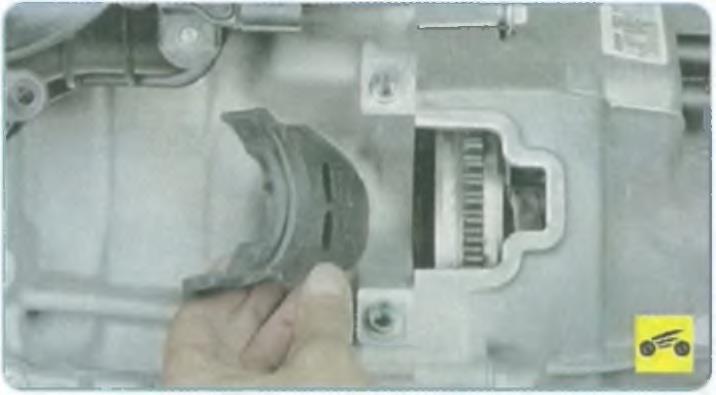

11. Извлеките уплотнитель.
12. Установите детали в порядке, обратном снятию.

Источник: Руководство по эксплуатации, техническому обслуживанию и ремонту в фотографиях серия «Ремонт без проблем» Третий Рим
