Замена подушек подвески системы выпуска отработавших газов Ford Focus 3

Резиновые подушки подвески системы выпуска отработавших газов заменяют в том случае, если из-за их повреждения или чрезмерной деформации элементы системы начинают стучать, соприкасаясь с кузовом или другими агрегатами автомобиля.
ПРИМЕЧАНИЕ
Работа показана на примере двигателя 1,6 л Duratec Ti-VCT. На двигателе 2,0 л Duratec Ti-VCT работа выполняется аналогично.
Вам потребуются: отвертка с плоским лезвием, ключ «на 13».

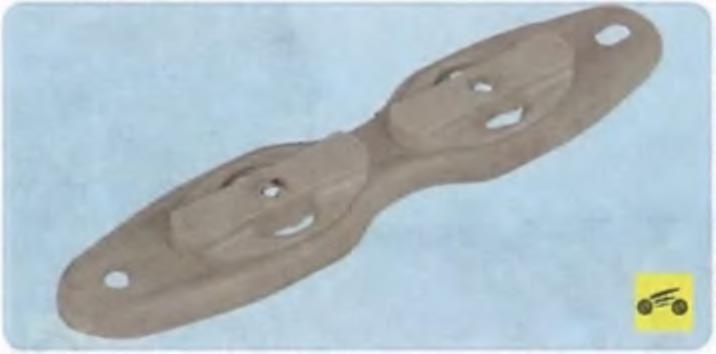

Для замены подушки катколлектора
выполните следующие операции.

1. Выверните два болта крепления подушки катколлектора к подрамнику.

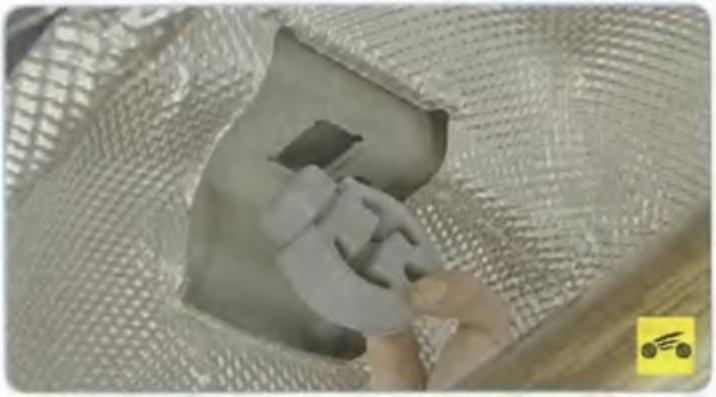

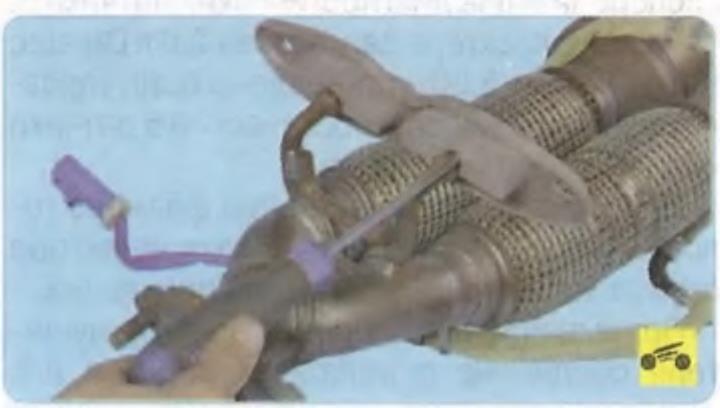

2. Сдвиньте отверткой подушку с кронштейна катколлектора...

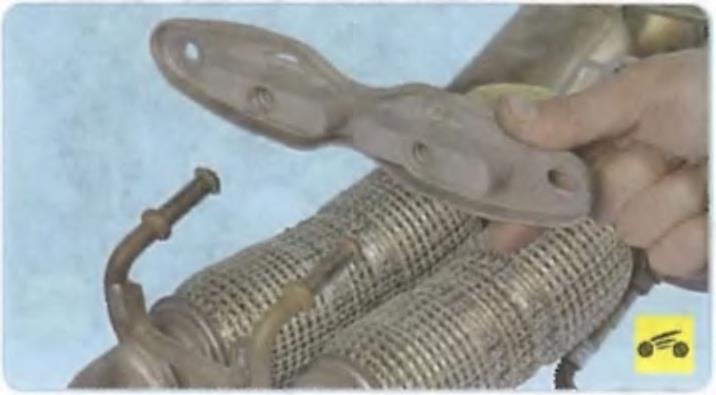

3. ...и снимите ее.
ПОЛЕЗНЫЙ СОВЕТ
Если заменяете поврехгденную подушку, для облегчения снятия разрежьте ее ножом до отверстий.

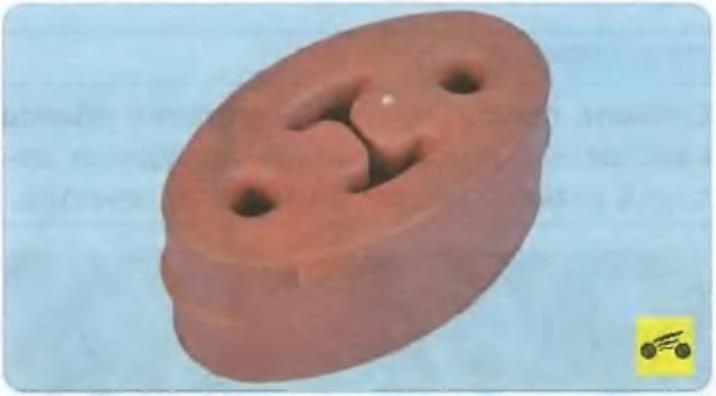

4. Установите новую подушку в порядке, обратном снятию. Для облегчения установки подушки смажьте мыльным раствором кронштейны катколлектора.
Для замены подушки дополнительного глушителя выполните следующие операции.

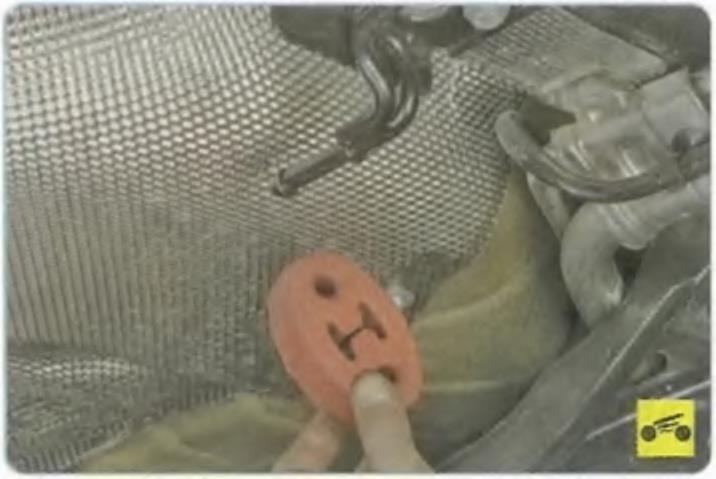

5. Сдвиньте подушку...

2. ...и снимите ее с кронштейна трубы дополнительного глушителя.

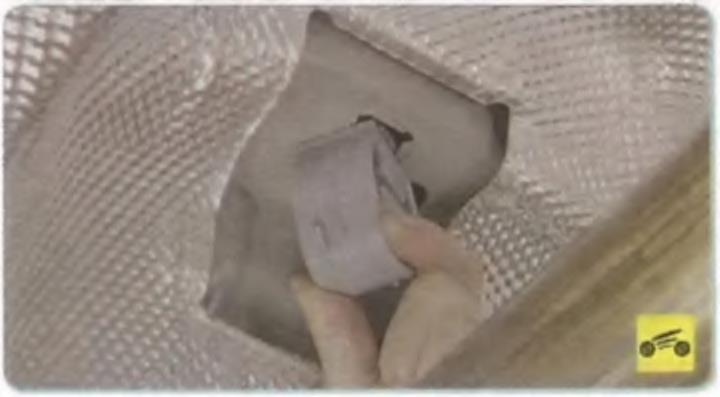

3. Поверните подушку на 90'...

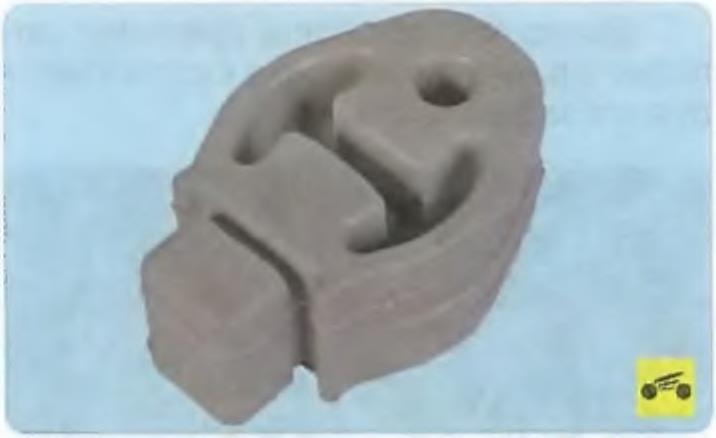

4. ...и снимите подушку.

5. Установите подушку подвески дополнительного глушителя в порядке, обратном снятию. Для облегчения установки подушки смажьте мыльным раствором кронштейн на трубе дополнительного глушителя, а также хвостовике подушки.
Для замены подушек основного глушителя выполните следующие операции.

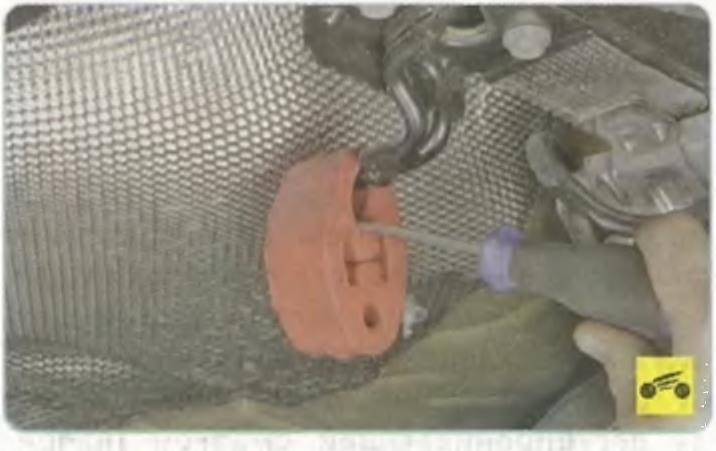

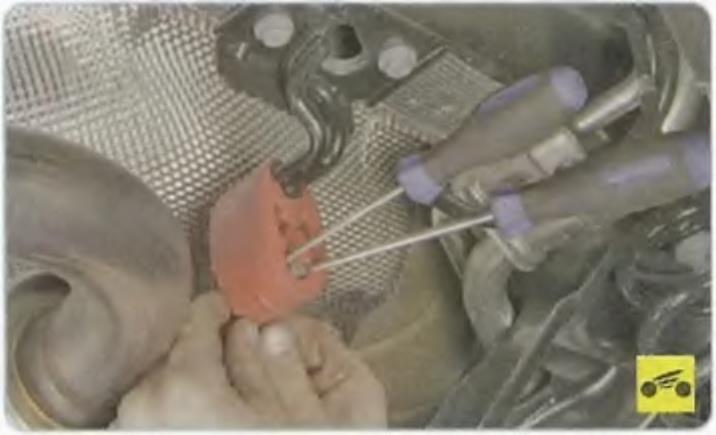

1. Поддев отвертками, сдвиньте подушку...

2. ...и снимите ее с правого кронштейна основного глушителя.

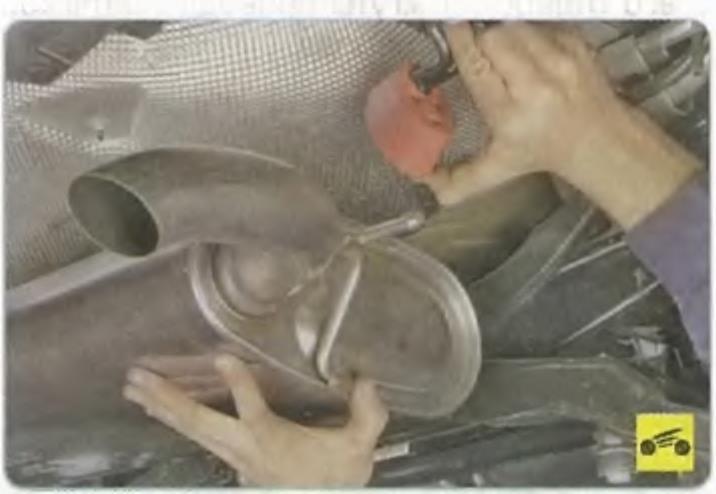

3. Поддев отверткой, сдвиньте подушку...

4. ...и снимите подушку с кронштейна кузова.

5. Установите подушку подвески дополнительного глушителя в порядке, обратном снятию. Для облегчения установки подушки смажьте мыльным раствором кронштейн на трубе основного глушителя, а также кронштейн на кузове.
6. Аналогично снимите левую и промежуточную подушки подвески основного глушителя.

Источник: Руководство по эксплуатации, техническому обслуживанию и ремонту в фотографиях серия «Ремонт без проблем» Третий Рим
