Особенности устройства тормозной системы Ford Focus 3

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Автомобиль Ford Focus III оборудован двумя независимыми тормозными системами: рабочей и стояночной. Первая, оснащенная гидравлическим приводом, обеспечивает торможение при движении автомобиля, вторая затормаживает автомобиль на стоянке. Рабочая система двухконтурная, с диагональным соединением тормозных механизмов передних и задних колес. Один контур гидропривода обеспечивает работу правого переднего и левого заднего тормозных механизмов, другой - левого переднего и правого заднего.
При отказе одного из контуров рабочей тормозной системы используется второй контур, обеспечивающий остановку автомобиля с достаточной эффективностью.
В гидравлический привод включены главный тормозной цилиндр, вакуумный усилитель, гидроэлектронный модуль антиблокировочной системы тормозов, тормозные механизмы передних и задних колес вместе с рабочими цилиндрами, трубопроводы.
Стояночная тормозная система с тросовым приводом на тормозные механизмы задних колес.
Тормозной механизм передних колес
дисковый, с автоматической регулировкой зазора между колодками 6 (рис. 9.1) и диском 5, с подвижной скобой 7. На подвижной скобе установлен один рабочий тормозной цилиндр. Направляющая колодок 8 прикреплена болтами к поворотному кулаку. Подвижная скоба прикреплена направляющими пальцами 2 и 4, ввернутыми в резьбовые отверстия направляющей колодок. Направляющие пальцы смазаны консистентной смазкой и защищены пластмассовыми втулками. В полости рабочего цилиндра установлен поршень с уплотнительным кольцом. За счет упругости этого кольца поддерживается оптимальный зазор между колодками и вентилируемым диском. При торможении поршень под давлением жидкости прижимает внутреннюю колодку кдиску, под воздействием силы реакции подвижная скоба перемещается на пальцах и наружная колодка тоже прижимается к диску, при этом сила прижатия колодок оказывается одинаковой. При растормаживании поршень за счет упругости уплотнительного кольца отводится от колодки, в результате между колодками и диском образуется небольшой зазор.
Тормозные механизмы задних колес дисковые, с автоматической регулировкой зазора. Тормозные колодки приводятся в действие одним гидравлическим рабочим цилиндром. Оптимальный зазор между диском и колодками поддерживается по тому же принципу, что и у тормозных механизмов передних колес. Дисковый рабочий тормозной механизм заднего колеса совмещен с барабанным механизмом стояночного тормоза. Внутренняя полость тормозного диска одновременно служит тормозным барабаном стояночного тормоза.
Стояночный тормоз, приводимый в действие механически, состоит из рычага, установленного на основании кузова между передними сиденьями, переднего троса с регулировочным устройством и уравнителем, к которому присоединены два задних троса, и поворотных рычагов, установленных в подвижных скобах. При повороте рычага поршень тормозного цилиндра перемещается и колодки зажимают диск.
Стояночный тормоз не требует особого ухода. При текущем ремонте проверьте степень износа зубьев сектора и собачки. Чрезмерно изношенные детали замените.
Оболочки или проволоки тросов при обнаружении их обрыва нужно заменить новыми.
Главный тормозной цилиндр типа «тандем» гидравлического привода тормозов состоит из двух отдельных камер, соединенных с независимыми гидравлическими контурами. Первая камера связана с правым передним и левым задним тормозными механизмами, вторая - с левым передним и правым задним.
На главный цилиндр через резиновые соединительные втулки установлен бачок, внутренняя полость которого разделена перегородками на три отсека. Каждый отсек питает одну из камер главного тормозного цилиндра.
При нажатии на педаль тормоза поршни главного тормозного цилиндра начинают перемещаться, рабочими кромками манжет перекрывают компенсационные отверстия, камеры и бачок разобщаются и начинается вытеснение тормозной жидкости.
В верхней половине корпуса бачка установлен датчик уровня тормозной жидкости. При падении уровня жидкости ниже допустимого в комбинации приборов загорается сигнализатор неисправности тормозной системы.
Вакуумный усилитель, установленный между механизмом педали и главным тормозным цилиндром, при торможении за счет разрежения во впускной трубе двигателя через шток и поршень первой камеры главного цилиндра создает дополнительное усилие, пропорциональное усилию от педали.
В шланге, соединяющем вакуумный усилитель с впускным коллектором, установлен обратный клапан. Он удерживает разрежение в усилителе при его падении во впускном коллекторе и препятствует попаданию топливовоздушной смеси в вакуумный усилитель.
Антиблокировочная система тормозов (ABS) состоит из датчиков частоты вращения колес, выключателя стоп-сигналов, гидроэлектронного модуля и сигнализатора. Кроме того, антиблокировочная система оборудована системой самодиагностики, выявляющей неисправности ее компонентов.
ABS служит для регулирования давления в тормозных механизмах всех колес при торможении в сложных дорожных условиях, предотвращая блокировку колес.
Система ABS обеспечивает следующие преимущества:
- объезд препятствий с более высокой степенью безопасности, в том числе и при экстренном торможении;
- сокращение тормозного пути при экстренном торможении с сохранением курсовой устойчивости и управляемости автомобиля, в том числе и в повороте. В случае неисправности системы предусмотрены функции диагностики и поддержания работы при отказах системы.
Для диагностики и ремонта антиблокировочной системы тормозов требуются специальное оборудование и оснастка. Поэтому в случае выхода ее из строя обращайтесь на специализированную станцию технического обслуживания.
Гидравлическая система тормозов объединена в единое целое металлическими трубками и шлангами. Система заполнена специальной тормозной жидкостью класса не ниже D0T-4, которую необходимо периодически заменять. Порядок замены тормозной жидкости

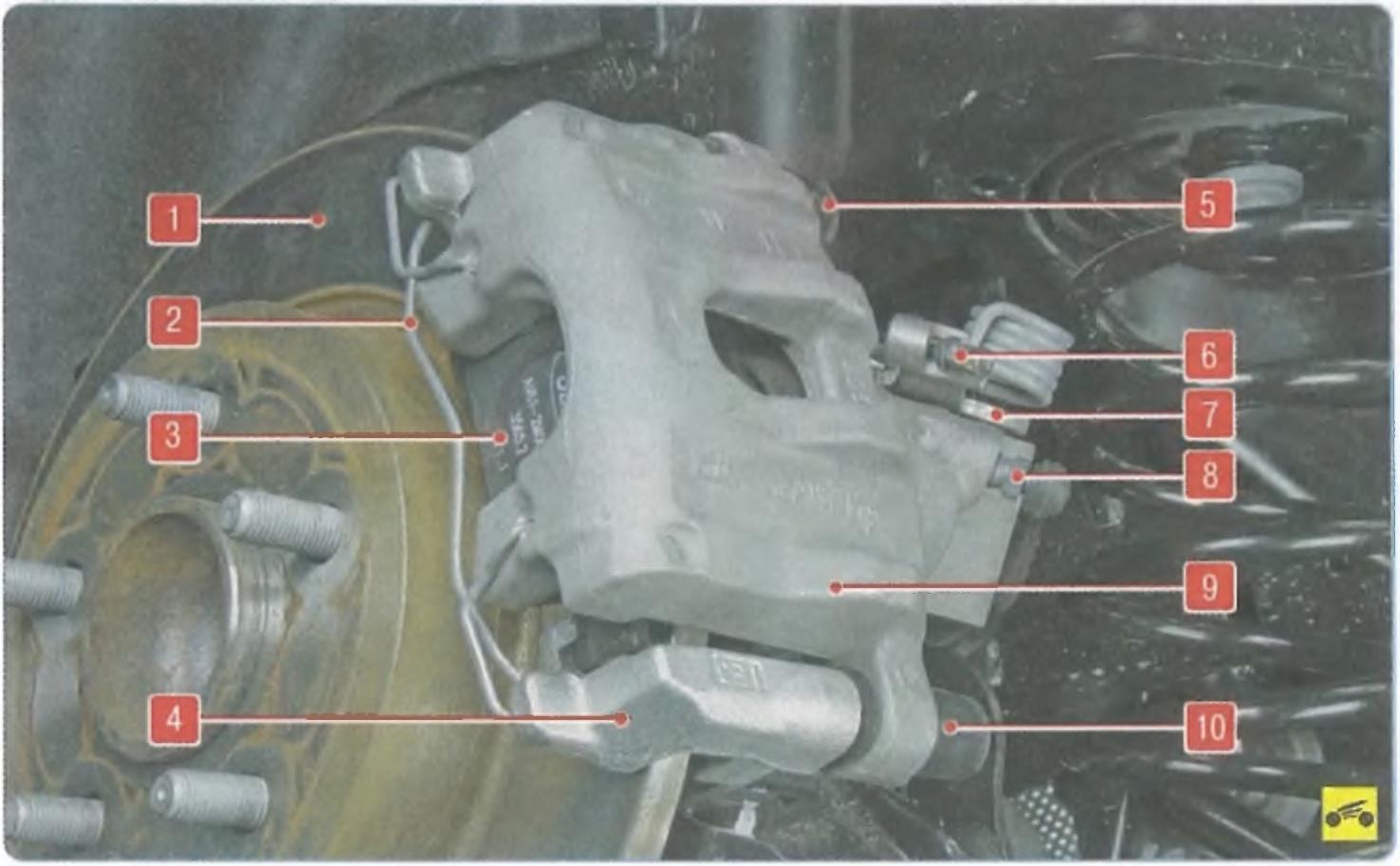

Рис. 9.2. Тормозной механизм заднего колеса: 1 - тормозной диск; 2 - пружинный фиксатор наружной колодки; 3 - наружная тормозная колодка; 4 - направляющая колодок; 5,10 - направляющий палец подвижной скобы (находится внутри защитной втулки); б - наконечник троса привода стояночного тормоза; 7 - поворотный рычаг стояночного тормоза; 8 - клапан выпуска воздуха; 9 - подвижная скоба.

Рис. 9.1. Тормозной механизм переднего колеса: 1 - тормозной шланг; 2, 4 - направляющий палец подвижной скобы (находится внутри защитной втулки); 3 - клапан выпуска воздуха; 5 - тормозной диск; б - тормозные колодки (наружная тормозная колодка находится симметрично с внешней стороны тормозного диска); 7 - подвижная скоба; 8 - направляющая колодок.

Источник: Руководство по эксплуатации, техническому обслуживанию и ремонту в фотографиях серия «Ремонт без проблем» Третий Рим
