Описание и устройство сцепления Ford Focus 3

На автомобили Ford Focus III, оснащенные механической коробкой передач, устанавливают сухое однодисковое сцепление с центральной диафрагменной пружиной (рис. 6.1).
Нажимной диск смонтирован в стальном штампованном кожухе 3, прикрепленном шестью болтами к маховику двигателя 1. Ведомый диск 2 установлен на шлицах первичного вала коробки передач и зажат диафрагменной пружиной 4 между маховиком и нажимным диском.
Подшипник 2 (рис. 6.2) выключения сцепления конструктивно объединен с рабочим цилиндром 3 привода выключения сцепления, прикрепленным тремя болтами 4 к картеру 1 сцепления.

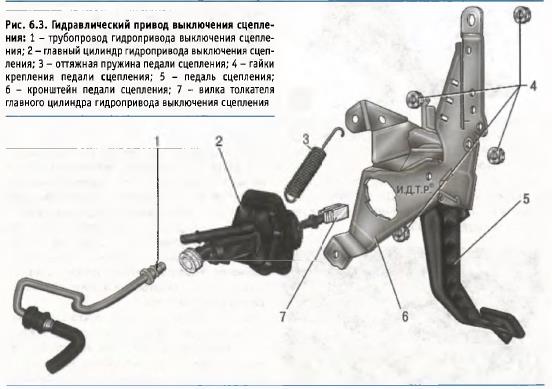

Гидравлический привод выключения сцепления состоит из главного цилиндра 2 (рис. 6.3)...

...рабочего цилиндра 3 (см. рис. 6.2), объединенного с подшипником выключения сцепления...

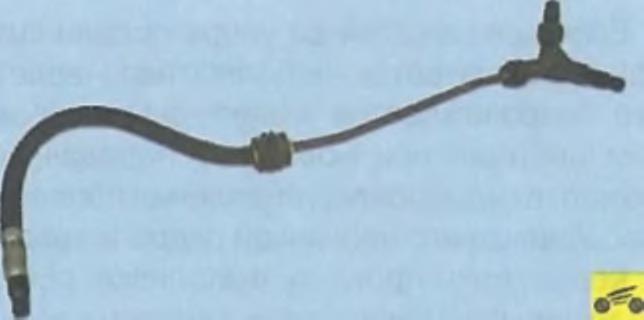

...трубопровода 1 (см. рис. 6.3)...

Рис. 6.1. Сцепление: 1 - маховик; 2 - ведомый диск; 3 - кожух сцепления с нажимным диском; 4-диафрагменная пружина.

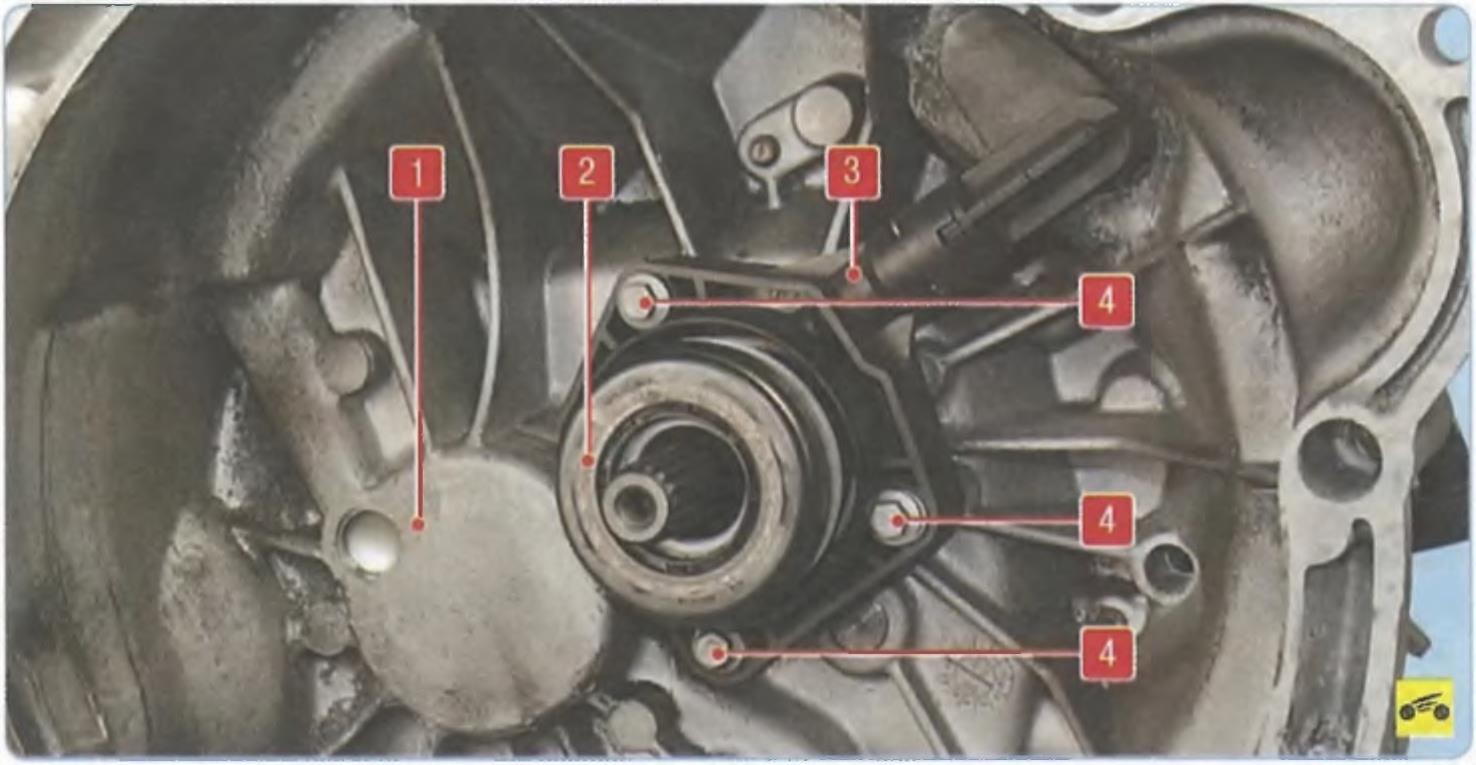

Рис. 6.2. Подшипник выключения сцепления, объединенный с рабочим цилиндром привода выключения сцепления: 1 - картер сцепления; 2 - подшипник выключения сцепления; 3 - рабочий цилиндр привода выключения сцепления; 4 - болты крепления рабочего цилиндра привода выключения сцепления.

...и педали 5 сцепления (см. рис. 6.3), кронштейн 6 которой прикреплен гайками 4 к щиту передка кузова.
В исходное положение педаль возвращает пружина 3 (рис. 6.3). Шток главного цилиндра привода выключения сцепления соединен с педалью вилкой 7.

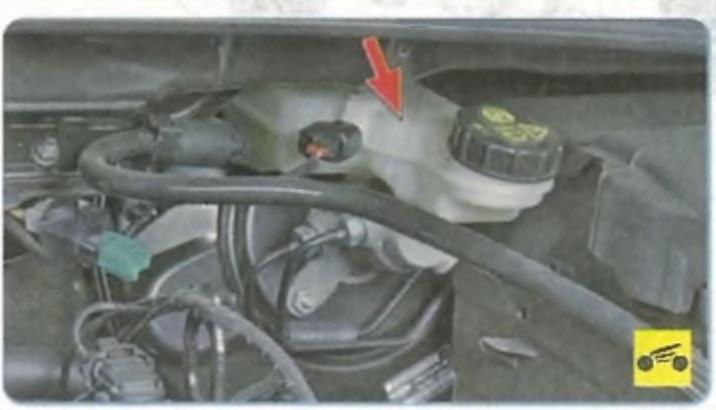

Главный цилиндр соединен шлангом с бачком, установленным на главном тормозном цилиндре (бачок общий для обоих главных цилиндров). В гидроприводе выключения сцепления используется тормозная жидкость. Регулировка привода выключения сцепления не предусмотрена, возможна только проверка хода педали сцепления с целью определения технического состояния сцепления.
ПОЛЕЗНЫЕ СОВЕТЫ
Для того чтобы сцепление служило долго и безотказно, не держите постоянно ногу на педали сцепления. Эту вредную привычку зачастую приобретают во время обучения вождению в автошколах из боязни не успеть выключить сцепление во время остановки автомобиля. Помимо быстрой усталости ноги, находящейся все время на педали, сцепление оказывается хотя бы немного, но выжато, и ведомый диск при этом пробуксовывает и изнашивается.
Кроме того, несмотря на то что выжимной подшипник рассчитан на работу в режиме постоянного вращения, даже при слегка нажатой педали он находится под повышенной нагрузкой, и его ресурс снижается. По этой же причине не рекомендуется подолгу держать сцепление в выключенном состоянии (например, в пробках). Если не придется сразу трогаться с места, лучше перевести рычаг коробки передач в нейтральное положение и отпустить педаль.

Источник: Руководство по эксплуатации, техническому обслуживанию и ремонту в фотографиях серия «Ремонт без проблем» Третий Рим
