Конфигурация системы управления двигателем 1MZ-FE

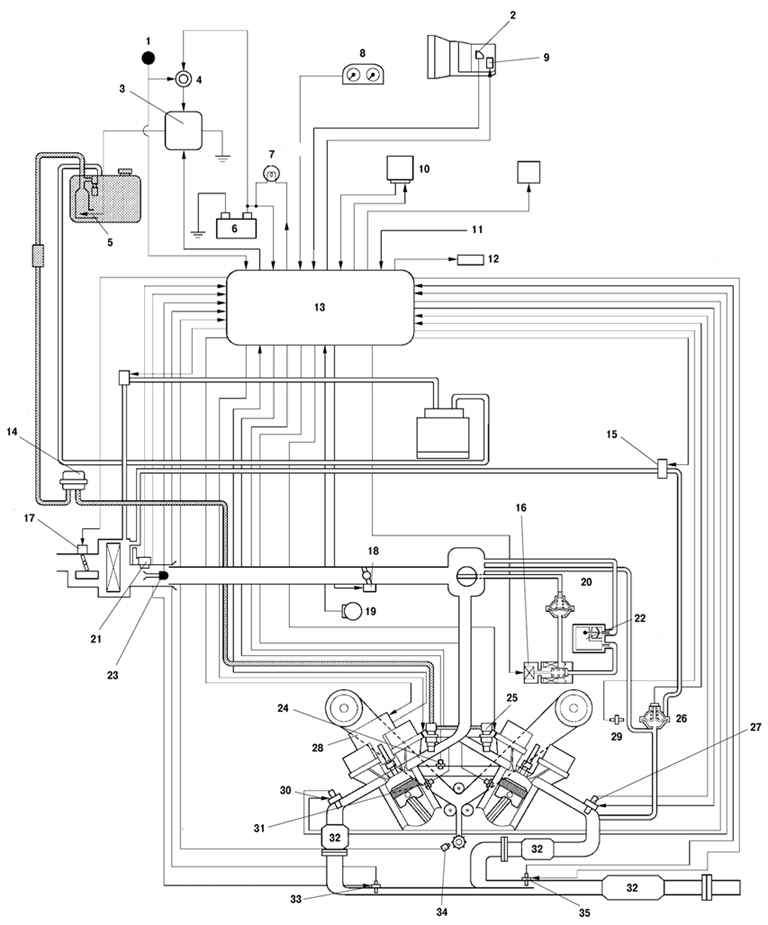

Рис. 2.204. Схема конфигурации системы управления двигателя 1MZ-FE новой Camry (часть 1)

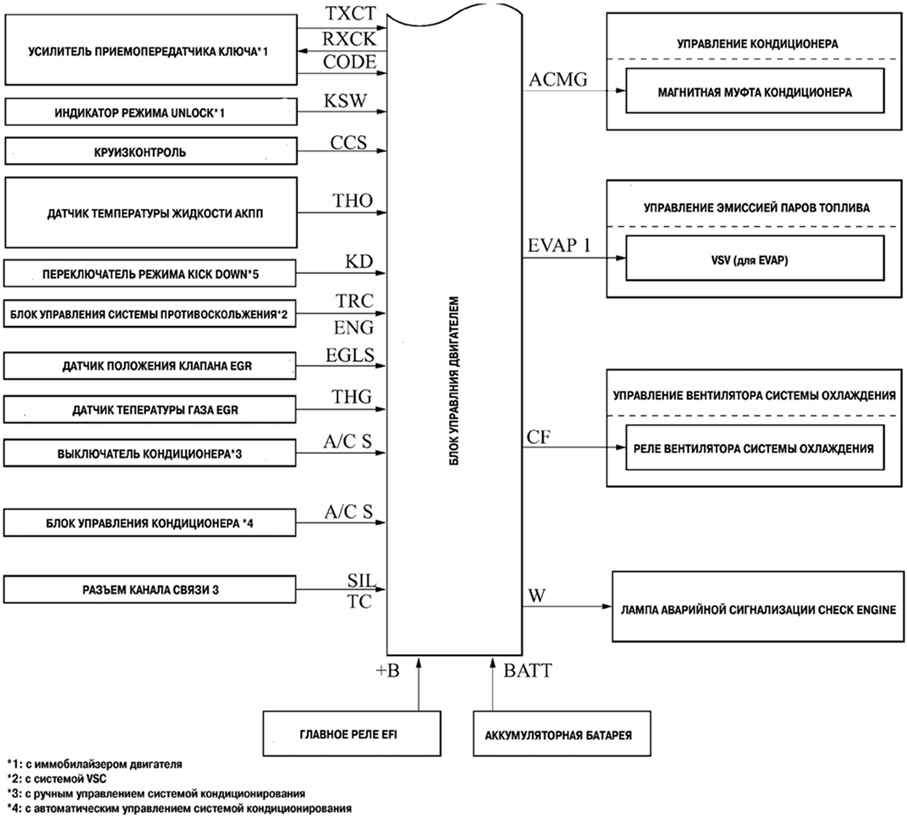

Рис. 2.204б. Схема конфигурации системы управления двигателя 1MZ-FE новой Camry (часть 2)

Рис. 2.205. Диаграмма системы управления двигателем 1MZ-FE новой Camry: 1 – выключатель зажигания; 2 – выключатель нейтрали; 3 – реле отключения цепи; 4 – главное реле EFI; 5 – топливный насос; 6 – аккумуляторная батарея; 7 – лампа аварийной сигнализации

На рис. 2.204. и 2.204б показана схема конфигурации системы управления двигателем 1MZ-FE новой Camry. Данные для обслуживания такой системы приведены в таблице 2.26.
