МКПП

Автомобили NISSAN комплектуются 5-ступенчатой или 6-ступенчатой коробками передач с передачей заднего хода. Коробка передач вместе главной передачей (дифференциалом) образуют единый блок, который можно демонтировать отдельно от двигателя.

Коробка передач RS6F51R и ее компоненты

Основными элементами механической коробки передач являются первичный и вторичный валы, дифференциал, главная передача и механизм выбора и переключения передач. Все передачи синхронизированы. Снятие и ремонт коробки передач необходимы при появлении стуков и шумов, произвольного её выключения, а также при затруднениях при переключении передач. Стуки и шумы обычно вызываются износом колец синхронизаторов и подшипников, поломкой шестерен или их зубьев или же недостаточным уровнем трансмиссионного масла.  Мы не рекомендуем самостоятельно выполнять ремонт коробки передач, так как это требует опыта, навыков и наличия определенных инструментов и приспособлений. При необходимости самостоятельно можно выполнить демонтаж коробки для последующей её доставки в ремонтную мастерскую.

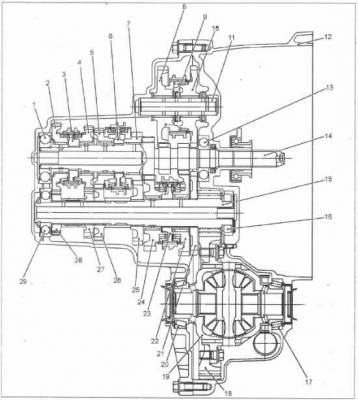

Коробка передач RS6F51R в продольном разрезе

Крутящий момент от двигателя через сцепление передаётся на первичный вал коробки передач. На первичном валу установлены 5 или 6 шестерен, включая шестерню заднего хода, которые при включении передачи входят в зацепление с соответствующей шестерней на вторичном (ведомом) валу. Включение передачи осуществляется перемещением муфты синхронизатора. Синхронизаторы обеспечивают быструю и плавную смену передачи. Подвижная тяга коробки передач заставляет соответствующую вилку включения передачи перемещать муфту синхронизатора на валу, в результате чего зубчатый венец нужной шестерни зацепляется со ступицей муфты синхронизатора. Соотношение количества зубьев соответствующей пары шестерен образует нужное передаточное число.

Переключение передач производится посредством установленного в полу салона рычага, соединенного тягой со штоком вилки включения передачи. Тяга заставляет соответствующую вилку включения передачи перемещать скользящую муфту. синхронизатора по валу, в результате чего зубчатый венец нужной шестерни зацепляется со ступицей муфты синхронизатора. Синхронизаторы, обеспечивающие быструю и плавную смену передачи, установлены на все передачи переднего хода. Они состоят из блокирующих колец с сухарями, ступицы и муфты.
