Монтаж камеры заднего вида в хромированную накладку на задней двери Renault Duster

Провода видеосигнала и питания для монитора (запитка также от фонаря заднего хода) я проложил по левой стороне под обшивкой потолка, отгибая резиновый уплотнитель и смело сдергивая пластик стоек с клипсовых креплений. Все предельно просто.

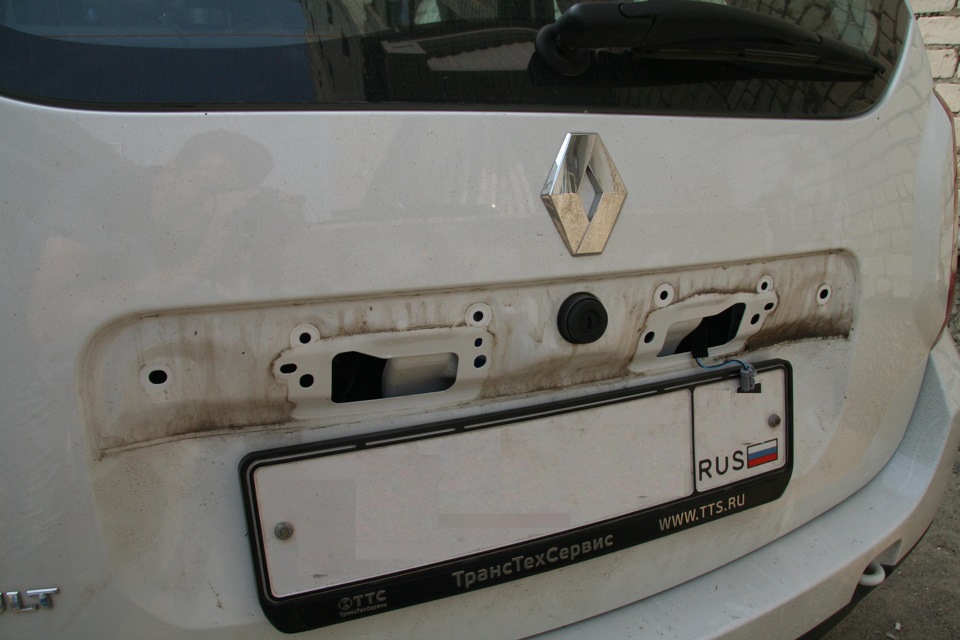

Так выглядит внутренняя сторона 5-й двери.

Накладка ложится на дверь неплотно: отсюда — грязь и вода, вытекающая при мойке автомобиля и, что самое неприятное, после неё.

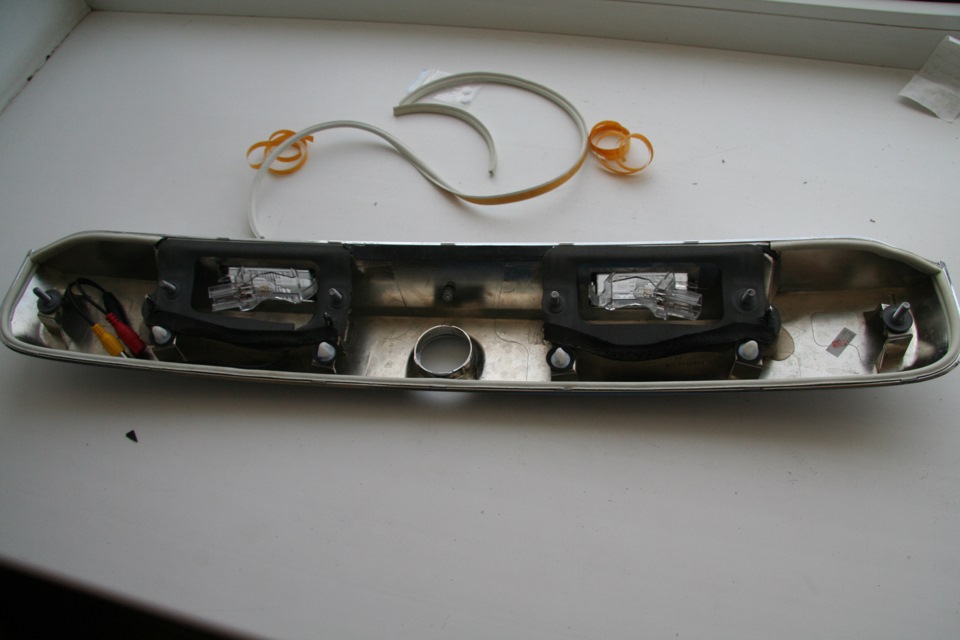

Для защиты от грязи и воды по краю накладки на внутренней стороне проклейка обычным оконным уплотнителем (2 полоски по метру) с выступом за край накладки на 2-3 мм.

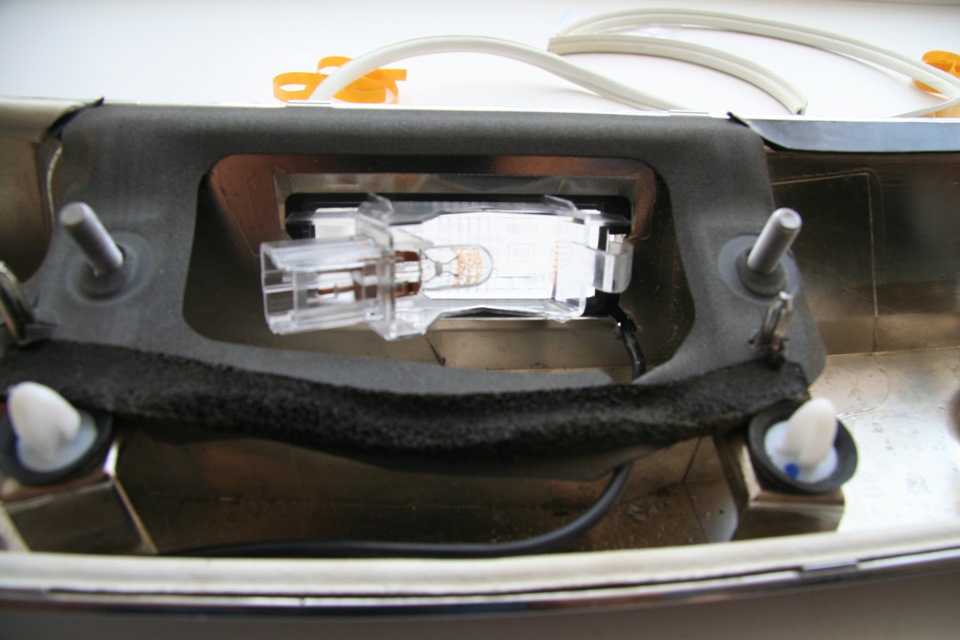

В уголке проема для плафона подсветки надфилем сделан пропил под провода (впоследствии капнул герметиком в месте примыкания провода к накладке).

Провода через отверстие в 5-й двери выводятся внутрь (под черную пластмассовую накладку), соответственно, вся коммутация там же.

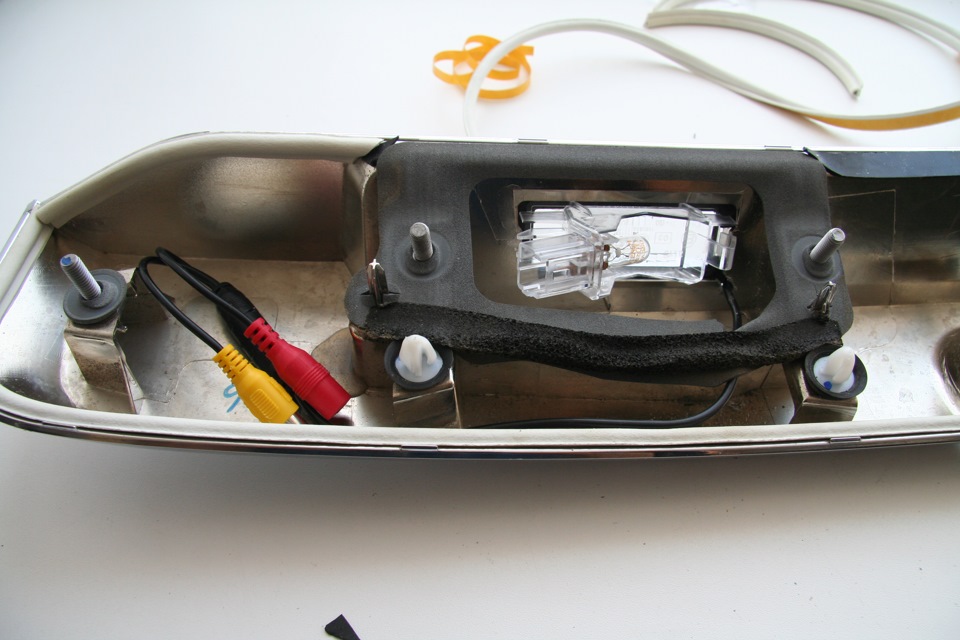

провод от камеры без всякого крепления лежит по краю внутренней части накладки и затем уходит в пропил в углу отверстия под плафон подсветки. Как вариант, можно сделать пропил в хром.накладке посередине и заложить провод туда.

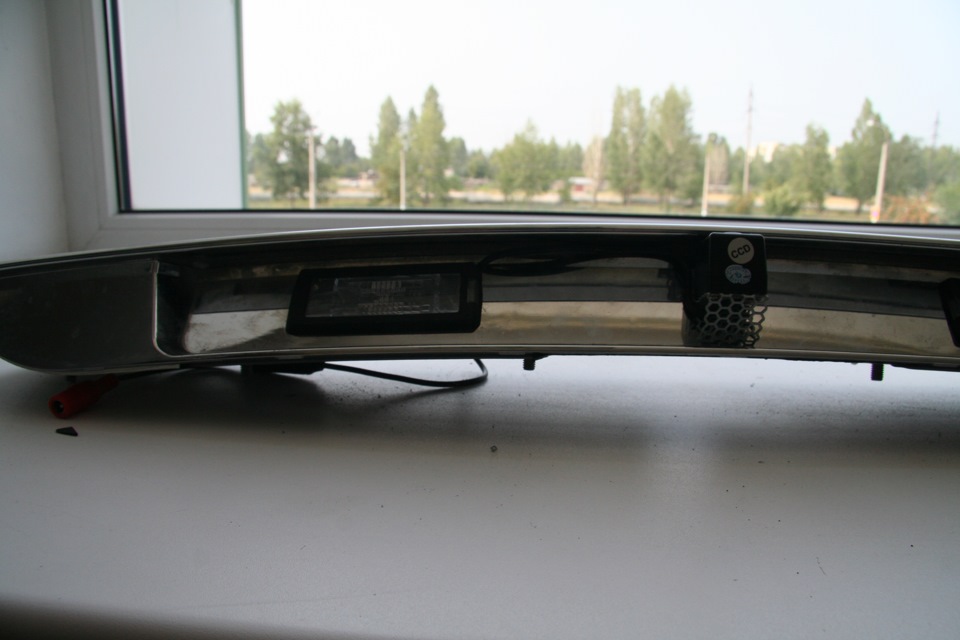

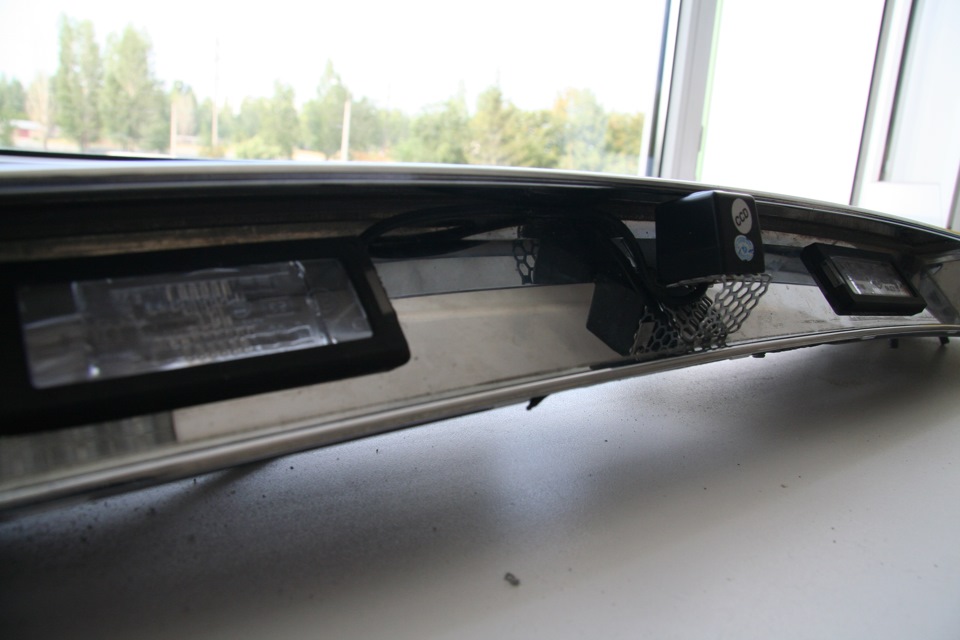

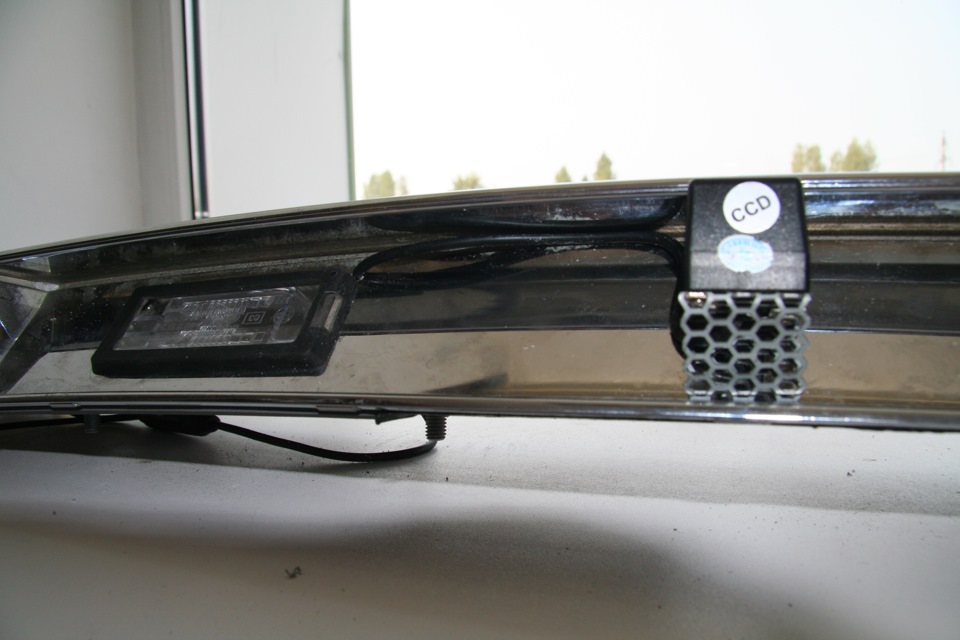

Из куска жести (перфорированная часть корпуса блока бесперебойного питания от ПК) с помощью ножниц по металлу вырезано вот такое импровизированное крепление. Винтиком с шайбой гравера и контргайкой все это прикреплено через отверстие к хром. накладке. Камера прикручена к креплению двумя мелкими шурупами прямо в ее заднюю стенку.

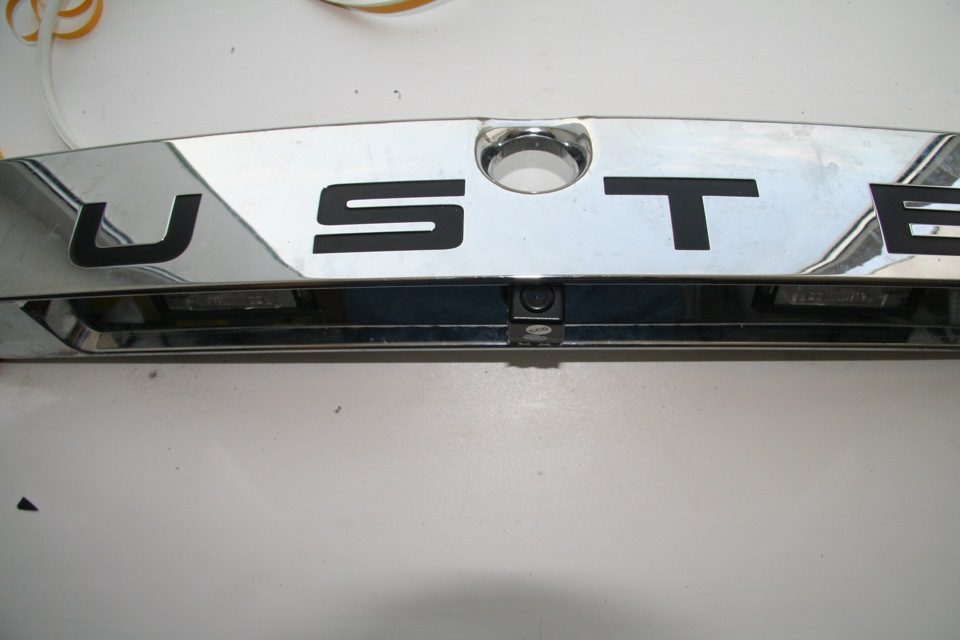

Законченный вид.
