Монтажный блок предохранителей в салоне Renault Logan 2004-2009 Бензин

Монтажный блок предохранителей в салоне (для наглядности показано на снятом блоке; назначение предохранителей см. в таблице 3)

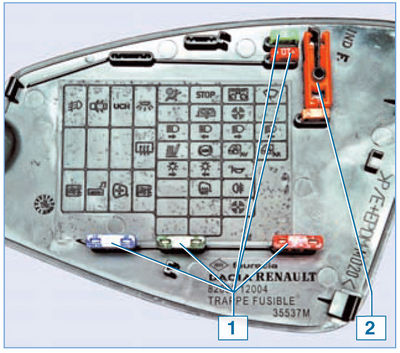

На внутренней стороне крышки монтажного блока расположены запасные предохранители 1 (рассчитанные на номинальный ток 5, 10, 15 и 30 А), пинцет-съемник 2 для извлечения предохранителей из блока, а также показана схема расположения предохранителей.

1. Обозначение предохранителя  F01 (20 A) - Цепи: очистителя ветрового стекла; обмотки реле обогрева заднего стекла.

2. Обозначение предохранителя F02 (5 A) - Цепи: электропитания комбинации приборов; обмотки реле К5 топливного насоса и катушки зажигания; электропитания ЭБУ системы управления двигателем от замка зажигания.

3. Обозначение предохранителя F03 (20 A) - Цепи: ламп сигналов торможения; лампы света заднего хода; омывателя ветрового стекла.

4. Обозначение предохранителя F04 (10 A) - Цепи: блока управления подушками безопасности; ламп указателей поворотов; диагностического разъема системы управления двигателем; катушки иммобилайзера.

5. Обозначение предохранителя F09 (10 A) - Цепи: лампы головного света левой блок-фары (ближний свет); сигнализатора включения ближнего света фар в комбинации приборов; насоса омывателя фар.

6. Обозначение предохранителя F10 (10 A) - Цепь лампы головного света правой блок-фары (ближний свет).

7. Обозначение предохранителя F11 (10 A) - Цепи: лампы головного света левой блок-фары (дальний свет); сигнализатора включения дальнего света фар в комбинации приборов.

8. Обозначение предохранителя F12 (10 A) - Цепь лампы головного света правой блок-фары (дальний свет).

9. Обозначение предохранителя F13 (30 A) и F14 (30 A) - Цепи электростеклоподъемников задних и передних дверей соответственно.

10 . Обозначение предохранителя F15 (10 A) -  Цепь ЭБУ АБС.

11. Обозначение предохранителя F17 (15 A) - Цепь звуковых сигналов.

12. Обозначение предохранителя F18 (10 A) - Цепи: лампы габаритного света левой блок-фары; лампы габаритного света левого заднего фонаря; лампы освещения номерного знака; подсветки комбинации приборов и органов управления на панели приборов, консоли и облицовке туннеля пола; зуммера коммутационного блока.

13. Обозначение предохранителя F19 (7,5A) - Цепи: лампы габаритного света правой блок-фары; лампы габаритного света правого заднего фонаря; лампы плафона освещения вещевого ящика.

14. Обозначение предохранителя F20 (7,5 A) - Цепи: лампы и сигнализатора включения заднего противотуманного фонаря.

15. Обозначение предохранителя F21 (5 A) - Цепь элементов обогрева наружных зеркал заднего вида.

16. Обозначение предохранителя F28 (15 A) - Цепи: лампы плафона освещения салона; лампы плафона освещения багажника; постоянного электропитания головного устройства звуковоспроизведения.

17. Обозначение предохранителя F29 (15 A) - Цепи: выключателя аварийной сигнализации; переключателя указателей поворотов; прерывистого режима работы очистителя ветрового стекла; управления центральным замком; диагностического разъема системы управления двигателем.

18. Обозначение предохранителя F30 (20 A) - Силовая цепь центрального замка.

19. Обозначение предохранителя F31 (15 A) - Цепь обмотки реле К8 противотуманных фар.

20. Обозначение предохранителя F32 (30 A) - Силовая цепь реле обогрева заднего стекла.

21. Обозначение предохранителя F36 (30 A) - Силовая цепь реле К1 вентилятора отопителя.

22. Обозначение предохранителя F37(5A) - Цепи электроприводов наружных зеркал заднего вида.

23. Обозначение предохранителя F38(10A) - Цепи: прикуривателя; электропитания головного устройства звуковоспроизведения от замка зажигания.

24. Обозначение предохранителя F39(30A) -  Цепь обмотки реле К1 вентилятора отопителя.
