Неисправности системы впрыска топлива Chery Tiggo

На автомобиле применена система распределенного впрыска топлива с обратной связью. Распределенным впрыск называется потому, что топливо впрыскивается в каждый цилиндр отдельной форсункой. Система впрыска топлива позволяет снизить токсичность отработавших газов при улучшении ходовых качеств автомобиля.
В этом разделе лишь кратко описаны неисправности системы впрыска, вызванные отказом тех или иных датчиков.

В системе впрыска с обратной связью устанавливают каталитический нейтрализатор отработавших газов и датчик концентрации кислорода в отработавших газах (на автомобиле Chery Tiggo последовательно друг за другом установлены два нейтрализатора и два датчика концентрации кислорода), который и обеспечивает обратную связь. Датчики отслеживают концентрацию кислорода в отработавших газах, а электронный блок управления по их сигналам поддерживает такое соотношение воздуха и топлива, при котором нейтрализаторы работают наиболее эффективно. Причем основным управляющим датчиком служит датчик, установленный на входе в катколлектор, а датчик, установленный на его выходе, – диагностический, он определяет качество работы всей системы управления двигателем в целом. Если блок управления двигателем по информации диагностического датчика обнаружит превышение концентрации кислорода в отработавших газах, не устраняемое тарировкой системы по сигналам управляющего датчика и означающее какую-либо неисправность системы, он включит в комбинации приборов сигнальную лампу неисправности двигателя и введет в память код ошибки для последующей диагностики.

Предупреждения:

Прежде чем снимать любые узлы системы впрыска топлива, отсоедините провод от клеммы «минус» аккумуляторной батареи.

Аккумуляторную батарею отключайте только при выключенном зажигании.
Не пускайте двигатель, если наконечники проводов на аккумуляторной батарее плохо затянуты.

Никогда не отсоединяйте аккумуляторную батарею от бортовой сети автомобиля при работающем двигателе.

При зарядке аккумуляторной батареи отсоединяйте ее от бортовой сети автомобиля, так как повышенный ток при зарядке может вывести из строя элементы электроники.

Не допускайте нагрева электронного блока управления (ЭБУ) выше 65 °С в рабочем состоянии и выше 80 °С в нерабочем (например, в сушильной камере). Надо снимать ЭБУ с автомобиля, если эта температура будет превышена.

Не отсоединяйте от ЭБУ и не присоединяйте к нему разъемы жгута проводов при включенном зажигании.

Перед выполнением электродуговой сварки на автомобиле отсоедините провода от аккумуляторной батареи и разъемы проводов от ЭБУ.

Все измерения напряжения выполняйте цифровым вольтметром с внутренним сопротивлением не менее 10 МОм.

Электронные узлы, применяемые в системе впрыска, рассчитаны на очень малое напряжение, поэтому их легко может повредить электростатический разряд. Для того чтобы не допустить повреждений ЭБУ электростатическим разрядом: – не прикасайтесь руками к штекерам ЭБУ или электронным компонентам на его платах; – при работе с программируемым постоянным запоминающим устройством (ППЗУ) блока управления не дотрагивайтесь до выводов микросхемы.

Не допускается работа двигателя с нейтрализатором на этилированном бензине. Это приведет к быстрому выходу из строя нейтрализаторов и датчиков концентрации кислорода.

При работе в дождливую погоду не допускайте попадания воды на электронные компоненты системы впрыска топлива.

Проверку системы впрыска проводите в такой последовательности.

1. Проверьте соединение с «массой» двигателя и аккумуляторной батареи.

2. Проверьте топливный насос и топливный фильтр.

3. Проверьте предохранители и реле включения элементов системы впрыска.

4. Проверьте надежность контактов в колодках с проводами элементов системы впрыска.

5. Проверьте датчики системы впрыска.

Подавляющее большинство неисправностей системы впрыска топлива вызывается отказом следующих датчиков:

1 – датчик положения коленчатого вала – полный отказ системы впрыска, двигатель не пускается;

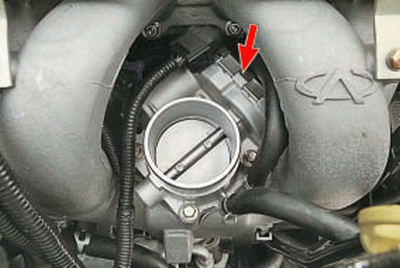

2 – датчик положения дроссельной заслонки (установлен в крышке дроссельного узла) – потеря мощности, рывки и провалы при разгоне, неустойчивая работа в режиме холостого хода;

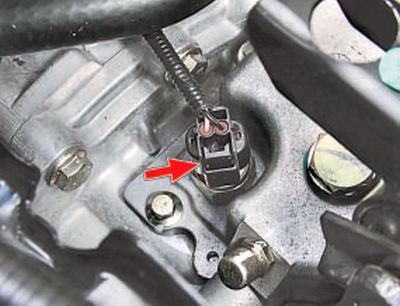

3 – датчик температуры охлаждающей жидкости – трудности с пуском в мороз: приходится прогревать двигатель, поддерживая обороты педалью акселератора, при движении возможен перегрев двигателя с существенным снижением мощности и появлением детонации;

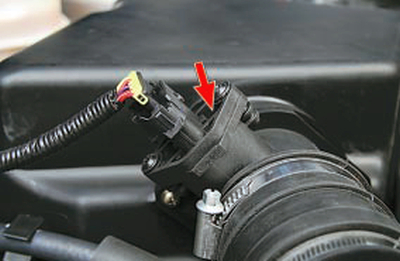

4 – комбинированный датчик массового расхода и температуры поступающего воздуха – при отказе функции измерения температуры увеличение расхода топлива, повышение уровня токсичности отработавших газов, а при отказе функции измерения расхода увеличение расхода топлива, значительное ухудшение динамики, проблемы с пуском двигателя;

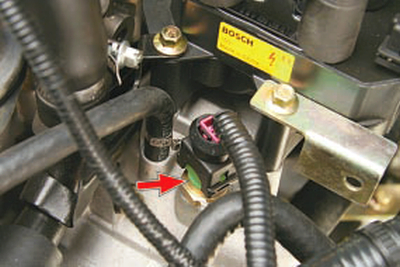

5 – датчик детонации (установлен с левой стороны блока цилиндров под впускным коллектором в районе 2-го и 3-го цилиндров) – двигатель очень чувствителен к качеству бензина, повышенная склонность к детонации,
снижение мощности;

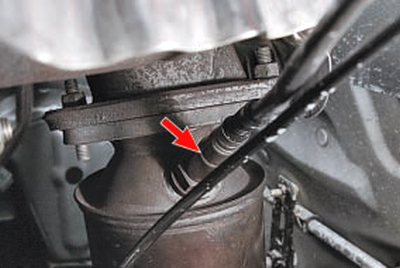

6 – датчик концентрации кислорода в отработавших газах (лямбда-зонд) – увеличение расхода топлива, снижение мощности двигателя, неустойчивая работа на холостом ходу.

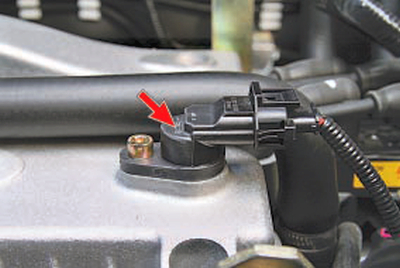

7 – датчик фазы – снижение мощности, увеличение расхода топлива;

8 – датчик скорости (установлен на картере коробки передач) – возможно ухудшение динамических качеств автомобиля и увеличение расхода топлива.
