Ремонт генератора Chery Tiggo

Генератор представляет собой достаточно сложный и высокоточный агрегат. Для его разборки, дефектовки и сборки требуется специальное оборудование. Поэтому, если вы не имеете навыков выполнения подобных работ, при выходе генератора из строя рекомендуем обратиться для его ремонта в специализированную мастерскую или заменить генератор в сборе.
Вам потребуются: торцовые головки или накидные ключи «на 12» и «на 24», отвертки с плоским и крестообразным лезвием, паяльник, тестер, съемник для подшипника ротора, молоток.
1. Снимите генератор с автомобиля.

2. Зажмите в тиски шкив генератора через старый ремень…

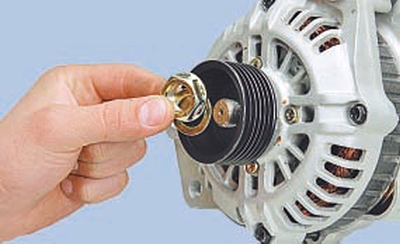

3….отверните гайку крепления шкива и снимите шайбу.

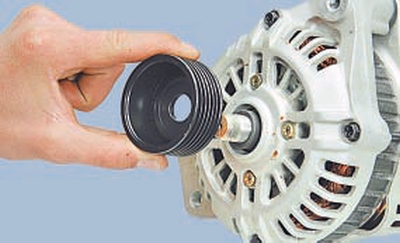

4. Извлеките генератор из тисков и снимите с вала ротора шкив…

5….и дистанционную шайбу.

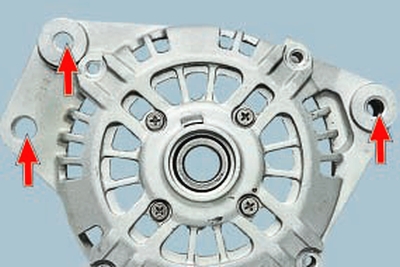

6. Пометьте любым способом (например, маркером) взаимное расположение статора и крышек генератора, чтобы при обратной сборке обеспечить соосность отверстий для крепления генератора в лапах крышек.

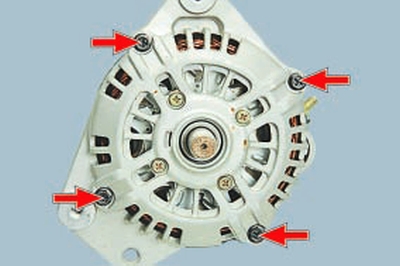

7. Выверните четыре стяжных болта крышек генератора.

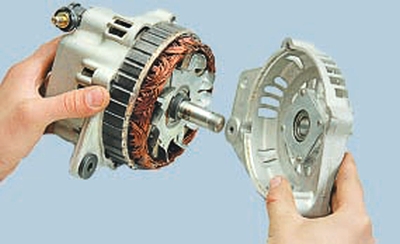

8. Поддев двумя отвёртками, отделите статор от крышки со стороны привода и снимите крышку.

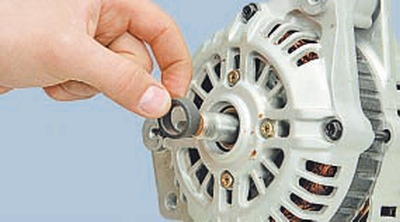

9. Снимите с вала ротора дистанционное кольцо.

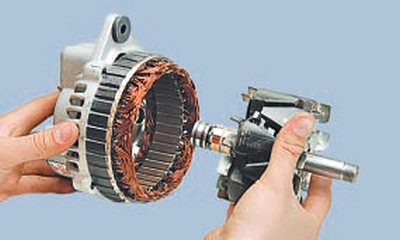

10. Снимите вал ротора со статора.

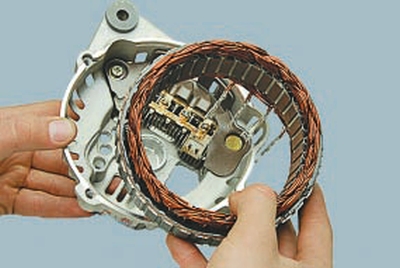

11. Отпаяйте четыре вывода обмотки статора и выньте статор из крышки со стороны контактных колец.

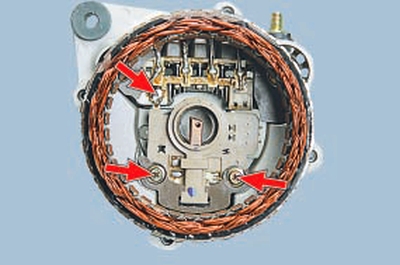

12. Для снятия щеточного узла отпаяйте его вывод от выпрямительного блока, выверните два винта крепления щеточного узла…

13….снимите пластмассовый кронштейн крепления…

14….и снимите щеточный узел.

15. Для снятия выпрямительного блока снимите статор с задней крышки…

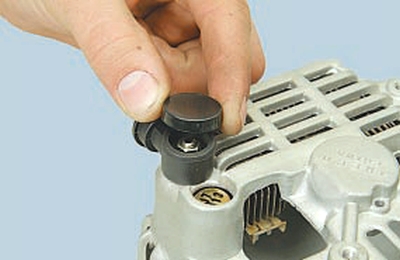

16….снимите крышку контактного болта…

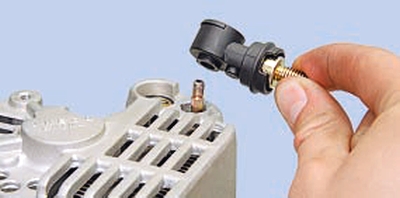

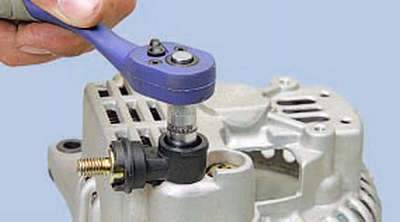

17….отверните гайку контактного болта…

18….и снимите с болта изоляционную втулку с контактной шпилькой.

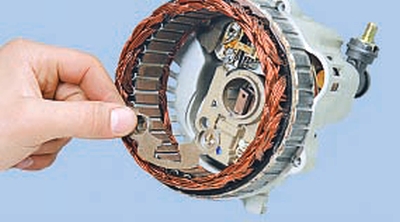

19. Изнутри крышки со стороны контактных колец выверните винт крепления и снимите выпрямительный блок.

20. Осмотрите крышку генератора со стороны привода. Если при вращении подшипника чувствуется люфт между кольцами, перекат или заклинивание тел качения, повреждены защитные кольца или появились следы подтекания смазки, замените подшипник. Если обнаружены трещины в крышке, особенно в местах крепления генератора, необходимо заменить крышку новой.

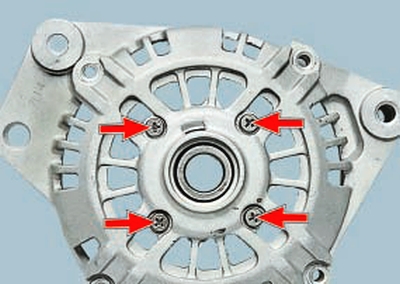

21. Для замены переднего подшипника ротора выверните четыре винта крепления прижимной пластины…

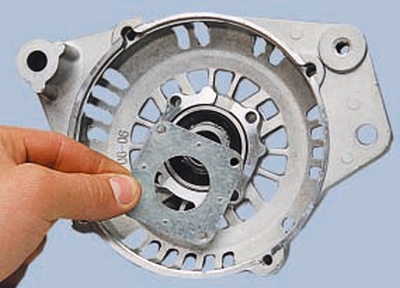

22….и снимите пластину.

23. Выпрессуйте подшипник из крышки.

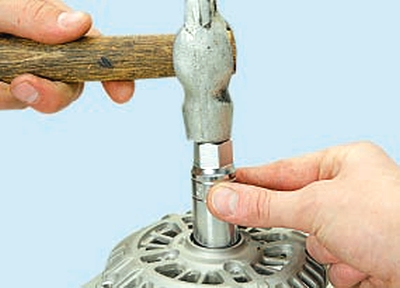

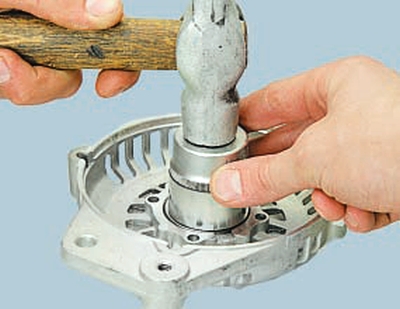

24. Запрессуйте новый подшипник в крышку оправкой подходящего диаметра, прикладывая усилие к наружному кольцу.
25. Проверьте легкость вращения подшипника со стороны контактных колец. Если при вращении подшипника чувствуется люфт между кольцами, перекат или заклинивание тел качения, повреждены защитные кольца или появились следы подтекания смазки, подшипник следует заменить. Для этого спрессуйте подшипник с вала ротора и установите новый, прикладывая усилие к внутреннему кольцу.

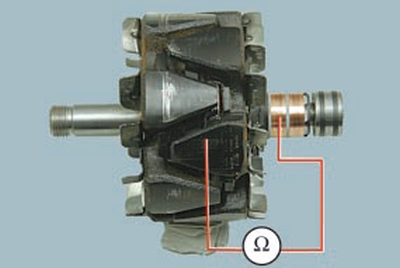

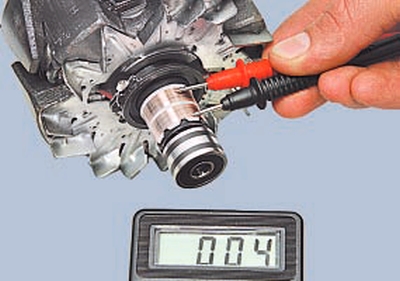

26. Проверьте тестером сопротивление обмотки ротора, подсоединив его к контактным кольцам. Сопротивление должно составлять примерно 3–5 Ом. Если тестер покажет бесконечность, значит, в обмотках обрыв и нужно заменить ротор.

27. Проверьте замыкание обмотки ротора на «массу». Для этого подсоедините щупы тестера к полюсу ротора и поочередно к контактным кольцам. Измеренное сопротивление должно быть бесконечно большим, в противном случае замените ротор.

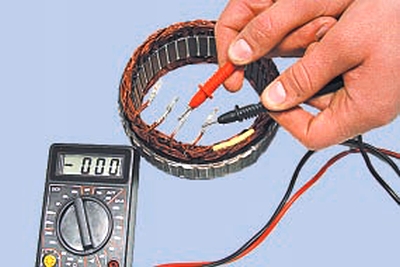

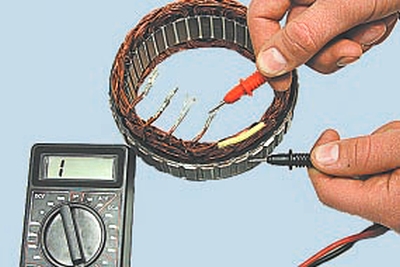

28. Проверьте обмотки статора на обрыв, поочередно измеряя тестером сопротивление между всеми выводами обмоток. Если измеренное сопротивление будет стремиться к бесконечности, то необходимо заменить статор.

29. Подсоедините щупы тестера к корпусу статора и поочередно к каждому выводу обмоток. Измеренное сопротивление должно быть очень большим (оно стремится к бесконечности). В противном случае замените статор.

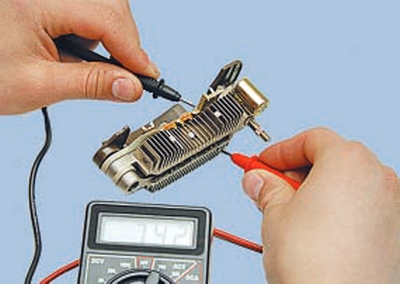

30. Проверьте выпрямительный блок. Для этого подсоедините щупы тестера к выводу фазной обмотки статора и воздушному радиатору диодов. Меняя щупы тестера местами, измерьте сопротивление. Если показания тестера одинаковы в обоих случаях, выпрямительный блок неисправен и требует замены.
31. Аналогично проверьте две другие диодные цепи генератора.

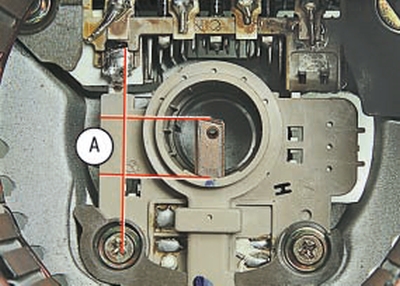

32. Проверьте выступание щеток в свободном состоянии. Если размер А окажется меньше 2 мм, замените щетки или щеткодержатель в сборе.

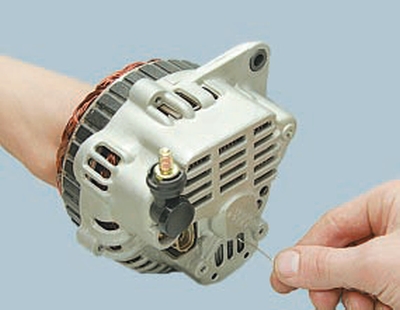

33. Соберите генератор в порядке, обратном снятию, сориентировав крышки генератора и корпус статора по ранее сделанным меткам. Перед установкой крышки со стороны контактных колец утопите щетки и зафиксируйте их в таком положении, вставив в отверстие крышки штифт (например, разогнутую большую канцелярскую скрепку). После сборки извлеките штифт. Гайку крепления шкива затяните моментом (189±19) Н·м.
Предупреждение.
Если не зафиксировать щетки в утопленном положении, при установке крышки они сломаются о край контактного кольца.
