Снятие и установка впускного коллектора Chery Tiggo

Между фланцами головки блока цилиндров и впускного коллектора установлена уплотнительная прокладка, изготовленная из прессованного асбестового листа, армированного сталью. При нарушении герметичности этой прокладки двигатель работает неровно («троит»). Если не удается устранить неисправность подтяжкой крепления впускного коллектора, замените прокладку.
Вам потребуются: все инструменты для снятия воздушного фильтра, топливной рампы с форсунками, а также ключи «на 8» и «на 10», торцовая головка «на 10», пассатижи.
1. Снимите декоративный кожух двигателя.
2. Снизьте давление в системе питания.
3. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
4. Слейте жидкость из системы охлаждения двигателя.

5. Снимите воздушный фильтр и воздухоподводящий рукав.

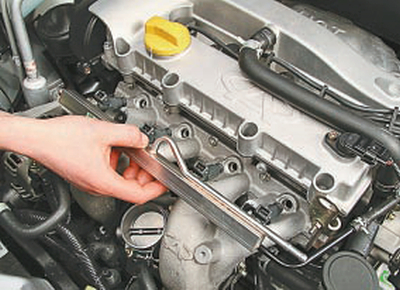

6. Снимите топливную рампу в сборе с форсунками.

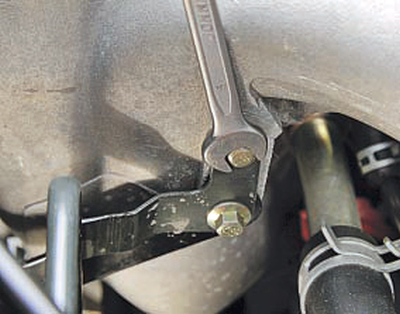

7. Выверните два болта крепления направляющей указателя уровня масла (этими же болтами закреплен кронштейн трубки клана продувки адсорбера).

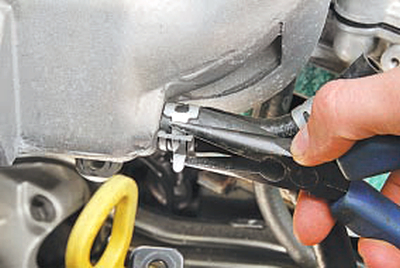

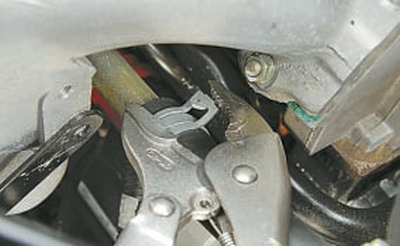

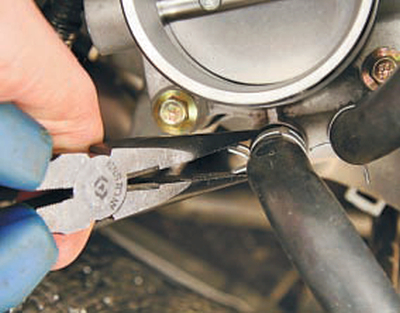

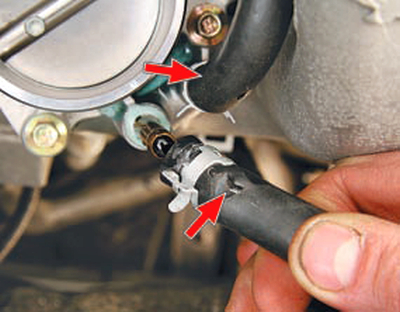

8. Сжимая пассатижами отогнутые ушки хомутов…

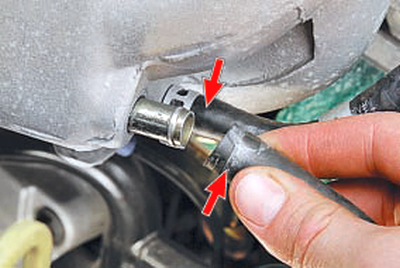

9….снимите с патрубков два шланга подогрева дроссельного узла.

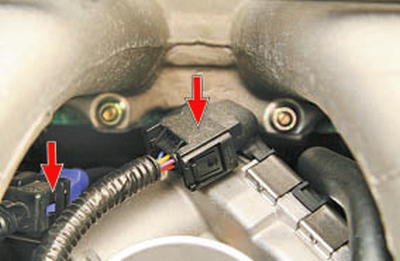

10. Отсоедините колодки жгутов проводов датчика детонации и дроссельного узла.

11. Сожмите пассатижами отогнутые ушки хомута шланга вентиляции картера, сдвиньте хомут по шлангу…

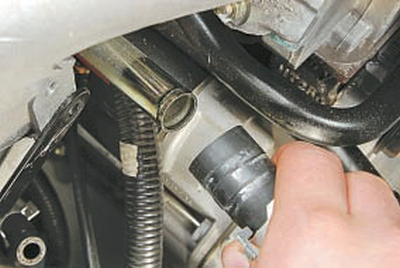

12….и снимите шланг вентиляции картера с патрубка.

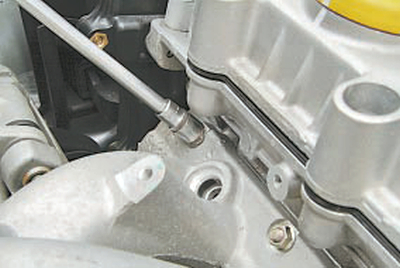

13. Отверните девять гаек крепления впускного коллектора к головке блока цилиндров…

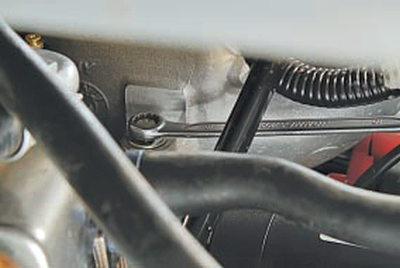

14….и выверните болт крепления впускного коллектора к блоку цилиндров…

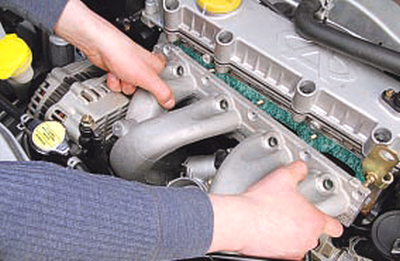

15….после чего снимите впускной коллектор в сборе с дроссельным узлом со шпилек головки блока цилиндров.

16. Сжимая пассатижами отогнутые ушки хомутов…

17….снимите с патрубков впускного коллектора шланги вакуумного усилителя тормозов и клапана продувки адсорбера, после чего окончательно снимите впускной коллектор.
