Снятие и установка рычага привода и замка крышки люка наливной трубы топливного бака Chery Tiggo

Вам потребуются: все инструменты, необходимые для снятия облицовки левого порога пола и облицовок багажника, а также торцовая головка «на 12».
1. Снимите облицовки левого порога пола.
2. Снимите сиденье водителя.

3. Для снятия рукоятки привода замка крышки люка наливной трубы топливного бака отогните коврик пола, выверните болт крепления рукоятки…

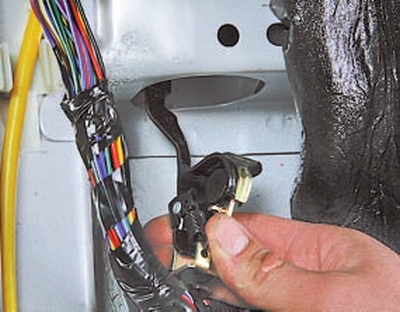

4….и вытяните рукоятку вместе с тросом привода из окна лонжерона кузова.

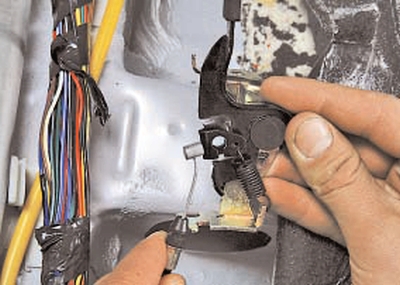

5. Выньте из прорези кронштейна рычага наконечник оболочки троса.

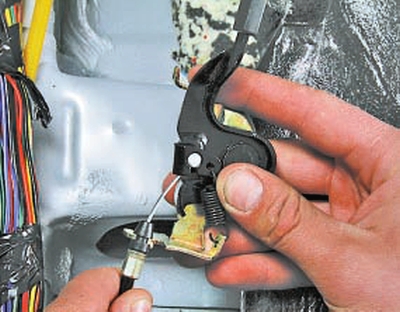

6. Извлеките наконечник троса из прорези рычага, отсоедините трос…

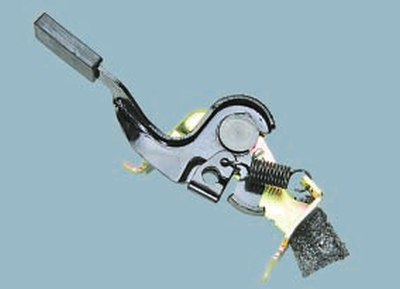

7….и снимите рычаг привода.

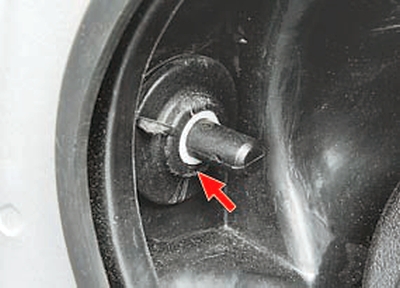

8. Отверните пластмассовую гайку крепления замка люка.

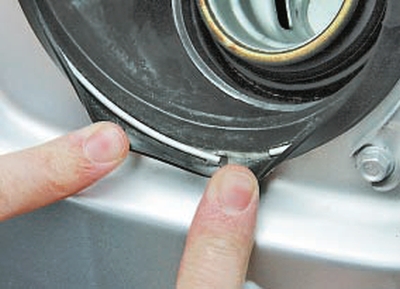

9. Отогните край уплотнителя горловины наливной трубы…

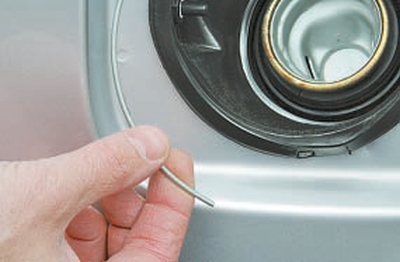

10….и, потянув пальцами, снимите распорное кольцо уплотнителя.

11. Снимите уплотнитель горловины.
12. Извлеките корпус замка из отверстия кронштейна крепления.
13. Установите рычаг привода и замок крышки люка в порядке, обратном снятию.
