Описание комбинации приборов Ford Focus

Расположение приборов и сигнализаторов в комбинации приборов показано на рис. 1.9.

1   - тахометр электронного типа показывает частоту вращения коленчатого вала двигателя. Шкала имеет деления от О до 8, цена деления 0,125. Чтобы узнать частоту вращения коленчатого ¹ вала в мин^-1, нужно умножить показания тахометра на 1000.

2   - сигнализатор аварийного падения давления масла (со светофильтром красного цвета). Загорается при включении зажигания и предупреждает, что давление в системе смазки двигателя ниже нормы. Сразу после пуска двигателя сигнализатор должен погаснуть.

ПРЕДУПРЕЖДЕНИЕ

Движение автомобиля с горящим сигнализатором запрещается, так как приведет к поломке двигателя.

3   - сигнализатор неисправности системы подушек безопасности и преднатяжителей передних ремней безопасности (со светофильтром желтого цвета). Если система исправна, сигнализатор загорается на непродолжительное время при включении зажигания или при включении стартера. Если сигнализатор мигает, горит постоянно или не загорается при включении зажигания, то это свидетельствует о неисправности подушек безопасности или преднатяжителей ремней безопасности на передних сиденьях.

ПРЕДУПРЕЖДЕНИЕ

При загорании сигнализатора немедленно обратитесь в автосервис. Помимо возможного отказа в аварийной ситуации, подушка может неожиданно сработать во время движения, что приведет к тяжелым последствиям.

4   - сигнализатор непристегнутого ремня безопасности водителя (со светофильтром красного цвета). Загорается при включении зажигания и гаснет после пристегивания ремня безопасности водителя. Кроме того, при включении зажигания одновременно с сигнализатором на 4-8 с. включается предупреждающий зуммер.

5   - контрольная лампа включения левого указателя поворота (в виде стрелки со светофильтром зеленого цвета). Загорается мигающим светом при включении левого указателя поворота (синхронно с ним). Мигание контрольной лампы с удвоенной частотой свидетельствует о перегорании лампы в каком-либо указателе левого поворота.

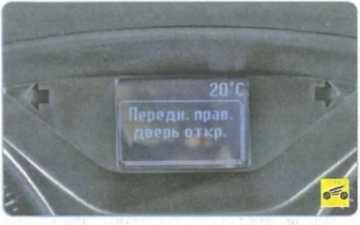

6   - дисплей маршрутного компьютера.

7   - контрольная лампа включения правого указателя поворота (в виде стрелки со светофильтром зеленого цвета). Загорается мигающим светом при включении правого указателя поворота (синхронно с ним). Мигание контрольной лампы с удвоенной частотой свидетельствует о перегорании лампы в каком-либо указателе правого поворота.

8   - сигнализатор разряда аккумуляторной батареи (со светофильтром красного цвета). Загорается при включении зажигания. Сразу после пуска двигателя сигнализатор должен погаснуть. Горение сигнализатора или его свечение вполнакала при работающем двигателе указывает на отсутствие зарядного тока, вызванное неисправностью генератора или регулятора напряжения, а также слабым натяжением (или обрывом) ремня привода генератора.

ПРЕДУПРЕЖДЕНИЕ

Движение автомобиля с горящим сигнализатором запрещается, так как, помимо полного разряда аккумуляторной батареи, это может указывать на замыкание в цепи зарядки, которое чревато пожаром.

9   - сигнализатор неисправности тормозной системы/включения стояночного тормоза (со светофильтром красного цвета). Выполняет следующие функции:

-      сигнализатор включения стояночного тормоза загорается и горит постоянно при включенном стояночном тормозе, если выключатель зажигания находится в положении «III» (стартер) или «II» (зажигание включено). Сигнализатор гаснет при полном выключении стояночного тормоза;

-     сигнализатор недостаточного уровня тормозной жидкости. Если сигнализатор продолжает гореть после полного выключения стояночного тормоза, возможной причиной является неисправность тормозной системы.

Соблюдая меры предосторожности, немедленно сверните на обочину или к краю проезжей части и остановитесь. При выполнении маневра вы можете заметить, что усилие на педаль тормоза возросло или увеличился ее ход (педаль опустилась ближе к полу, чем обычно).

Заглушите двигатель и проверьте уровень тормозной жидкости в бачке главного тормозного цилиндра, при необходимости долейте жидкость, доведя ее уровень до нормы.

Если сигнализатор продолжает гореть или есть другие признаки неисправности тормозной системы, дальнейшее движение на автомобиле запрещено. Доставьте автомобиль на эвакуаторе на сервисную станцию дилера.

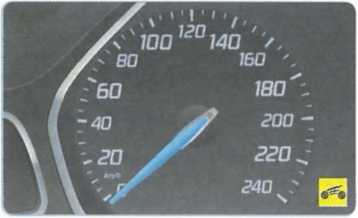

10 - спидометр. Показывает, с какой скоростью в данный момент движется автомобиль. Шкала проградуирована от 0 до 240 км/ч, цена деления 5 км/ч.

11 - сигнализатор неисправности антиблокировочной системы тормозов (со светофильтром желтого цвета). Загорается при включенном зажигании на 3 с. (одновременно с ним загорается сигнализатор 9). При включении стартера оба сигнализатора горят постоянно. После пуска двигателя сигнализатор должен погаснуть сразу, а сигнализатор 9 - спустя 3-4 с. При отказе системы сигнализатор горит постоянно.

ПРЕДУПРЕЖДЕНИЕ

При загорании сигнализатора обратитесь в автосервис, так как торможение во всех случаях будет происходить без участия антиблокировочной системы.

12 - сигнализатор системы динамической стабилизации (ESP). При включении зажигания загорается на короткое время. При включении системы сигнализатор начинает мигать, а при неисправности системы горит постоянно.

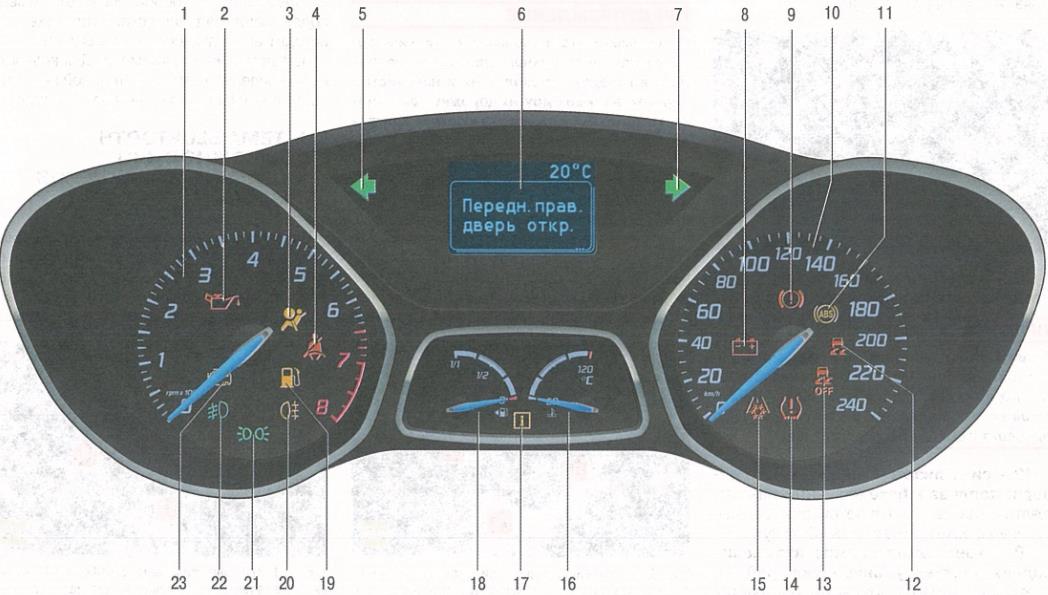

Рис. 1.9. Комбинация приборов

13 - сигнализатор отключения системы динамической стабилизации (ESP).

Сигнализатор горит постоянно при выключенной системе динамической стабилизации (ESP).

14 - сигнализатор низкого давления в шинах. Загорается при включении зажигания на 3 с, после пуска двигателя сигнализатор должен погаснуть сразу. Если сигнализатор горит, необходимо срочно проверить давление в шинах.

15 - сигнализатор возможного обледенения стекол и дороги. При температуре наружного воздуха от 1 до 4 'С сигнализатор загорается оранжевым светом, а при температуре ниже О 'С - красным.

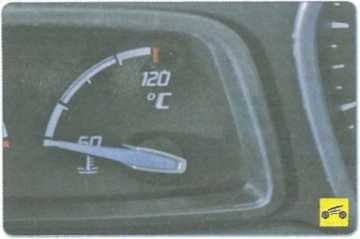

16 - указатель температуры охлаждающей жидкости в системе охлаждения двигателя. Красная отметка зоны предупреждает о перегреве двигателя. Если стрелка подходит к красной отметке зоны, следует остановиться, дать двигателю остыть и устранить причину перегрева.

17 - сигнализатор сообщений маршрутного компьютера. Сигнализатор загорается, когда на информационном дисплее появляется новое сообщение.

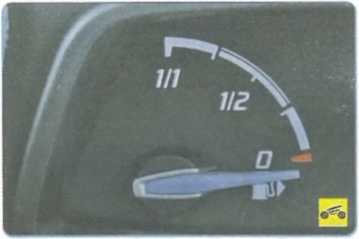

18 - указатель уровня топлива электромагнитного принципа действия.

ПРЕДУПРЕЖДЕНИЕ

По возможности избегайте езды на резервном остатке топлива. Работа электробензонасоса при отсутствии непрерывной подачи топлива с попаданием в систему воздуха приведет к выходу насоса из строя!

19 - сигнализатор минимального резерва топлива в баке (со светофильтром желтого цвета). Загорается при остатке топлива в баке примерно на 80 км пути.

20 - контрольная лампа включения задних противотуманных фонарей (со светофильтром желтого цвета). Загорается при включении задних противотуманных фонарей.

21 - контрольная лампа включения габаритных огней. Загорается при включении габаритного освещения.

22 - контрольная лампа включения передних противотуманных фар (со светофильтром зеленого цвета). Загорается при включении передних противотуманных фар.

23 - сигнализатор системы управления двигателем (со светофильтром желтого цвета). Загорается при включении зажигания и горит во время пуска двигателя. Сразу после пуска двигателя сигнализатор должен погаснуть. Загорание сигнализатора при работающем двигателе указывает на неисправность в системе управления двигателем. В этом случае блок управления переходит на резервную программу, что позволяет продолжать движение. При загорании сигнализатора необходимо проверить электронный блок управления с помощью функции самодиагностики и устранить неисправность.

ПРЕДУПРЕЖДЕНИЕ

Длительная эксплуатация автомобиля с горящим сигнализатором не рекомендуется, так как может привести к увеличению расхода топлива, ухудшению тяговых характеристик автомобиля и поломкам двигателя.

Источник: Руководство по эксплуатации, техническому обслуживанию и ремонту в фотографиях серия «Ремонт без проблем» Третий Рим
