Описание конструкции коробки передач JR5

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Не обозначено
Автосервисы рядом

Коробка передач JR5 Lada Largus

Коробка передач JR5

1 – первичный вал;
2 – сальник привода правого колеса;
3 – картер сцепления;
4 – картер коробки передач;
5 – задняя крышка;
6 – штуцер сапуна;
7 – рым-кронштейн;
8 – рычаг включения передач;
9 – рычаг выбора передач;
10 – датчик скорости или заглушка;
11 – кронштейн крепления тросов управления коробкой передач;
12 – сальник привода левого колеса;
13 – выключатель света заднего хода;
14 – пробка маслозаливного отверстия;
15 – трубка подвода жидкости к рабочему цилиндру гидропривода выключения сцепления;
16 – подшипник выключения сцепления.

Коробка передач – двухвальная, с пятью передачами переднего хода и одной – заднего, с синхронизаторами на всех передачах переднего хода. Она конструктивно объединена с дифференциалом и главной передачей.

Маркировка коробки передач нанесена снизу на ее картере.

Корпус коробки передач состоит из трех частей: картера сцепления, картера коробки передач и задней крышки картера коробки передач.

Привод выключения сцепления гидравлический. Подшипник выключения сцепления и рабочий цилиндр выполнены в виде одного узла, который крепится к картеру сцепления двумя болтами.

Картер сцепления и картер коробки передач отлиты из алюминиевого сплава, а задняя крышка стальная, штампованная. Картер сцепления крепится к картеру коробки винтами. При сборке между картерами наносят бензомаслостойкий герметик-прокладку. Задняя крышка крепится к картеру коробки тремя болтами.

Первичный вал выполнен как блок ведущих шестерен, которые находятся в постоянном зацеплении с ведомыми шестернями всех передач переднего хода. Шестерни всех передач переднего хода косозубые, а заднего хода – прямозубые. Шестерни 1–4 передач выполнены заодно c первичным валом, шестерня пятой передачи свободно вращается на валу. На заднем конце первичного вала установлен синхронизатор пятой передачи. Вторичный вал полый, по нему подводится масло под ведомые шестерни. На валу расположены ведомые шестерни и синхронизаторы 1–2 и 3–4 передач.

Шестерня пятой передачи установлена на вал на шлицах. Со стороны картера сцепления подшипник вторичного вала роликовый, а со стороны крышки – шариковый. Под роликовым подшипником вторичного вала расположен маслосборник, направляющий поток масла внутрь вала. Все детали, установленные на вторичном валу, стянуты в пакет болтом, ввернутым в торец вала со стороны крышки.

На коробке дифференциала установлена ведомая шестерня главной передачи. В коробке дифференциала установлены два сателлита и две полуосевые шестерни. Сателлиты вращаются на оси, закрепленной в коробке дифференциала.

Полуосевые шестерни соединяются со шлицевыми хвостовиками корпусов внутренних шарниров приводов передних колес.

Механизм управления коробкой передач Lada Largus

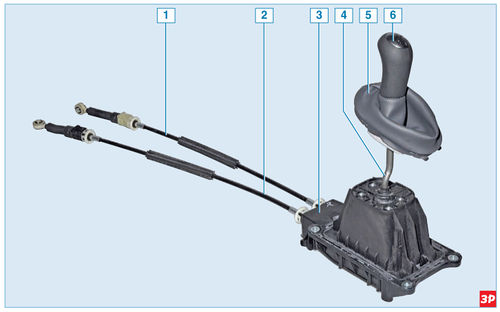

Механизм управления коробкой передач

1 – трос выбора передач;
2 – трос включения передач;
3 – механизм управления;
4 – рычаг переключения передач;
5 – чехол рычага переключения передач;
6 – рукоятка рычага переключения передач.

Привод управления коробкой передач состоит из механизма управления, установленного в салоне автомобиля на туннеле пола, и механизма переключения передач, расположенного в картере коробки передач. Механизмы связаны двумя тросами: выбора и включения передач.

Механизм управления коробкой передач крепится к туннелю пола четырьмя болтами.

При выборе той или иной передачи трос выбора передач перемещает рычаг выбора передач, который, в свою очередь, устанавливает переключатель передач в пазу соответствующей вилки включения передачи. После того, как передача была выбрана, трос включения поворачивает рычаг, включая необходимую передачу. Трос включения и трос выбора передач – невзаимозаменяемые.

Штуцер сапуна - пластмассовая втулка, вставленная в отверстие картера Lada Largus

Штуцер сапуна представляет собой пластмассовую втулку, вставленную в отверстие картера

Коробка передач сообщается с атмосферой через сапун, расположенный в ее верхней части.

Шланг на штуцере сапуна Lada Largus

На штуцер сапуна надет шланг, на верхнем конце которого закреплен пластмассовый наконечник

При техническом обслуживании наконечник на шланге следует несколько раз повернуть для его прочистки. В коробку передач на заводе заливают трансмиссионное масло, рассчитанное на весь срок службы. Уровень масла в коробке передач должен находиться на уровне нижней кромки маслозаливного отверстия, закрытого пластмассовой пробкой.
