Описание конструкции системы отопления, вентиляции и кондиционирования Ford Focus 2

Автомобиль Ford Focus может быть оборудован либо системой отопления и вентиляции, либо системой отопления, вентиляции и кондиционирования воздуха, которые служат для создания наиболее комфортных условий для водителя и пассажиров независимо от погодных условий.
В систему отопления и вентиляции входят фильтр очистки наружного воздуха, отопитель, вентилятор отопителя, воздуховоды и дефлекторы. По воздуховодам воздух из отопителя подводится к решеткам обдува ветрового и боковых стекол, к центральным и боковым дефлекторам на панели приборов, к вентиляционным отверстиям в каркасе панели приборов для подачи воздуха к ногам водителя и пассажиров, а также подается к ногам пассажиров заднего сиденья. Управление системой осуществляется поворотом рукояток, расположенных на блоке управления отоплением, вентиляцией и кондиционированием. Блок управления установлен на центральной консоли панели приборов.

 Расположение воздухозаборника на щитке передка

Наружный воздух для вентиляции салона при движении автомобиля попадает в машину через щели воздухозаборника под ветровым стеклом на щитке передка и далее поступает в корпус отопителя.

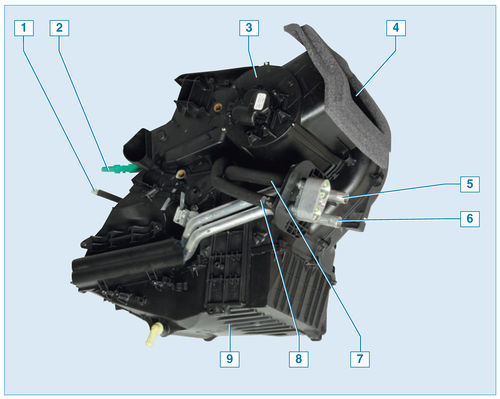

 Элементы отопителя и кондиционера:
1 — трос регулятора температуры воздуха;
2 — трос регулятора распределения потоков воздуха;
3 — корпус вентилятора;
4 — отверстие для поступления наружного воздуха;
5 — подводящий патрубок радиатора отопителя;
6 — отводящий патрубок радиатора отопителя;
7 — отводящий патрубок испарителя;
8 — подводящий патрубок испарителя;
9 — крышка радиатора отопителя и испарителя системы кондиционирования.

Корпус отопителя установлен за центральной консолью и крепится к панели приборов и каркасу панели приборов.
В корпусе отопителя установлены: фильтр очистки наружного воздуха (салонный фильтр); вентилятор отопителя; регулятор скорости вращения электродвигателя вентилятора; распределительные заслонки, направляющие потоки воздуха к определенным зонам; радиатор отопителя, соединенный шлангами с системой охлаждения двигателя, через который постоянно циркулирует охлаждающая жидкость.
Нагрев воздуха осуществляется за счет тепла охлаждающей жидкости двигателя, циркулирующей по трубкам радиатора отопителя.

 Вентилятор

Для увеличения подачи воздуха в салон во время движения автомобиля, а также на стоянке служит вентилятор отопителя.
Интенсивность подачи воздуха в салон автомобиля, определяется скоростью вращения вентилятора.
На автомобиле, не оборудованном системой климат-контроля, электродвигатель вентилятора может вращаться с четырьмя различными скоростями.

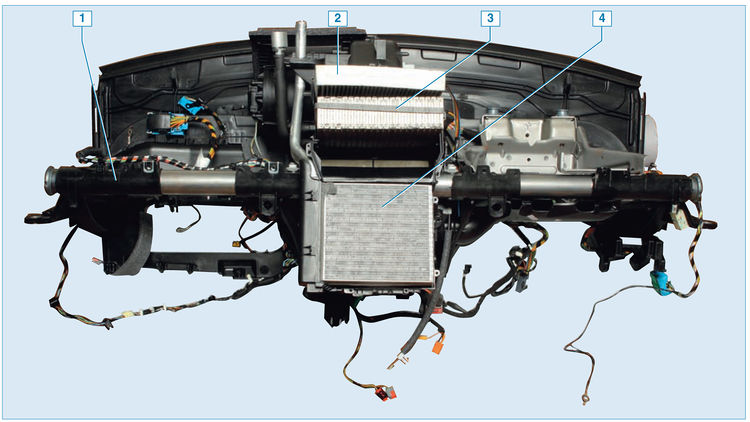

 Расположение корпуса отопителя и кондиционера (для наглядности показано на демонтированном основании панели приборов со снятой крышкой радиатора отопителя и испарителя):
1 — каркас панели приборов;
2 — фильтр очистки наружного воздуха (салонный фильтр);
3 — испаритель системы кондиционирования;
4 — радиатор отопителя.

Распределение потоков воздуха в салоне осуществляется регулятором распределения потоков воздуха, расположенным на блоке управления и тросом связанным с заслонками.
Управляя заслонками, можно направлять потоки воздуха через воздуховоды к центральным и боковым дефлекторам на панели приборов, к нижним вентиляционным отверстиям — по воздуховодам на каркасе панели приборов, а также к решеткам обдува стекол, расположенным в панели приборов.

 Клапаны, расположенные под задним бампером

Из салона воздух выходит наружу через клапаны, установленные за боковинами заднего бампера.
Для ускорения прогрева салона и предотвращения поступления в салон наружного воздуха, при движении автомобиля по задымленным, запыленным участкам дороги, служит система рециркуляции воздуха.

 Заслонки включения режима рециркуляции воздуха расположены в корпусе вентилятора

При нажатии на кнопку включения режима рециркуляции воздуха заслонки системы рециркуляции перекрывают доступ наружного воздуха в салон автомобиля и воздух в салоне начинает циркулировать по замкнутому контуру без обмена с наружным воздухом.

 Система кондиционирования воздуха:
1 — конденсатор;
2 — компрессор;
3 — ресивер;
4 — датчик давления хладагента в трубопроводе высокого давления;
5 — датчик давления хладагента в трубопроводе низкого давления;
6 — испаритель;
7 — трубопровод низкого давления;
8 — трубопровод высокого давления;
9 — клапаны для заправки и выпуска хладагента.

Часть автомобилей комплектуется системой кондиционирования воздуха. Система предназначена для снижения температуры и влажности воздуха в салоне. Система кондиционирования включается нажатием кнопки выключателя кондиционера, расположенной на блоке управления отоплением, вентиляцией и кондиционированием воздуха, при этом должен быть включен вентилятор отопителя.

 Испаритель кондиционера

Большая часть узлов системы кондиционирования воздуха расположена в моторном отсеке. В салоне автомобиля находится лишь испаритель, размещенный под панелью приборов в корпусе отопителя. Испаритель служит для теплообмена между воздухом, поступающим в салон автомобиля, и хладагентом, циркулирующим в системе кондиционирования. По мере продвижения по трубкам испарителя хладагент превращается в газ. Процесс идет с поглощением тепла, ребра испарителя охлаждаются, холод «снимается» с ребер и с помощью вентилятора отопителя направляется в салон, способствуя понижению внутренней температуры в салоне.
Находящийся в газообразном состоянии хладагент под низким давлением поступает из испарителя в ресивер. Ресивер одновременно выполняет несколько функций: в качестве фильтра очищает хладагент от попавших в него примесей; в качестве осушителя поглощает влагу, конденсирующуюся внутри системы кондиционирования, а также служит резервуаром для хладагента. Из ресивера хладагент поступает в компрессор, повышающий давление хладагента.

 Компрессор кондиционера с электромагнитной муфтой

Компрессор кондиционера установлен с правой стороны блока цилиндров двигателя под насосом гидроусилителя рулевого управления. Привод компрессора осуществляется поликлиновым ремнем от шкива привода вспомогательных агрегатов. В шкив компрессора встроена электромагнитная муфта, осуществляющая включение и отключение вала компрессора от шкива по сигналам электронного блока управления двигателем (ЭБУ).

 Конденсатор кондиционера

Пары хладагента из компрессора под высоким давлением поступают в конденсатор, расположенный перед радиатором системы охлаждения двигателя. Проходя сквозь соты конденсатора, хладагент охлаждается встречным потоком воздуха и с помощью вентилятора системы охлаждения. При этом хладагент переходит из газообразного состояния в жидкое. Далее жидкий хладагент под высоким давлением поступает непосредственно в испаритель, где хладагент переходит из жидкого состояния в газообразное. Из испарителя хладагент вновь засасывается компрессором, и рабочий цикл повторяется. На трубопроводах высокого и низкого давления установлены клапаны для заправки и выпуска хладагента из системы кондиционирования. На трубопроводах высокого и низкого давления установлены датчики давления хладагента. Датчики давления выдают сигналы ЭБУ, который управляет электровентилятором системы охлаждения двигателя в зависимости от величины давления хладагента и скорости движения автомобиля.
Кроме того, по сигналам датчиков давления ЭБУ выключает компрессор кондиционера при слишком низком или высоком давлении хладагента в системе. Хладагент в системе кондиционирования находится большей частью под высоким давлением. При работах, связанных с разгерметизацией системы кондиционирования, следует избегать его попадания в глаза, на кожу и в дыхательные пути. Любые работы с хладагентом необходимо проводить только в проветриваемом помещении. При заправке системы кондиционирования следует использовать только материалы, рекомендуемые заводом-изготовителем. Запрещается проводить сварочные или паяльные работы на узлах системы кондиционирования. Работы по ремонту и обслуживанию системы кондиционирования следует проводить на специализированных сервисах.

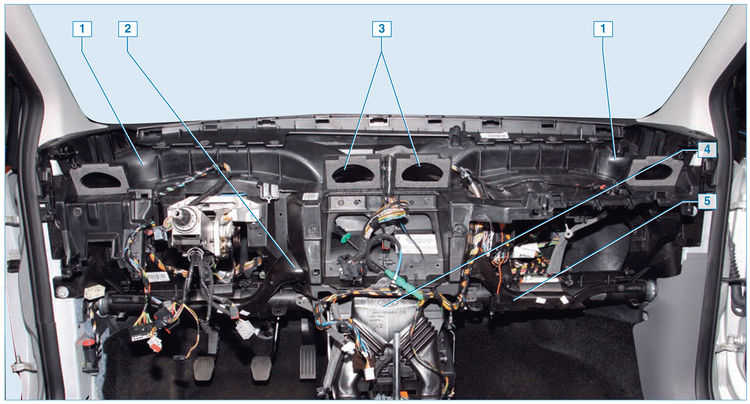

 Расположение воздуховодов на каркасе панели приборов:
1 — воздуховоды к решеткам обдува стекол;
2 — воздуховод к ногам водителя;
3 — отверстия к центральным дефлекторам;
4 — воздуховоды к ногам задних пассажиров;
5 — воздуховод к ногам переднего пассажира.
