Описание конструкции сцепления Renault Sandero

Элементы сцепления автомобилей Logan и Sandero:

1 – ведомый диск;
2 – нажимной диск с кожухом в сборе («корзина»);
3 – подшипник выключения сцепления с муфтой в сборе;
4 – вилка выключения сцепления;
5 – маховик

Сцепление – однодисковое, сухое, с центральной диафрагменной пружиной. Механизм расположен в алюминиевом картере, конструктивно объединенном с коробкой передач и прикрепленном к блоку цилиндров двигателя.

«Корзина» сцепления (нажимной диск с кожухом в сборе):

1 – кожух сцепления;
2 – нажимной диск;
3 – диафрагменная пружина;
4 – соединительная пластина

Кожух сцепления соединен шестью болтами с маховиком двигателя. В маховик запрессованы три штифта, которые при установке сцепления входят в соответствующие отверстия кожуха, центрируя его. В кожухе установлена диафрагменная пружина. Отштампована из листовой пружинной стали. В свободном состоянии диафрагменная пружина имеет вид усеченного конуса с радиальными прорезями, идущими от внутреннего края пружины. Прорези пружины образуют восемнадцать лепестков, которые являются упругими выжимными рычажками. За счет упругости рычажков диафрагменная пружина создает более равномерное давление на нажимной диск сцепления и способствует более плавному включению и выключению сцепления.
В трех точках кожух соединен упругими стальными пластинами с нажимным (ведущим) диском. Этот узел (еще его называют «корзиной» сцепления) в сборе балансируют на стенде, поэтому заменяют целиком. Замена «корзины» необходима при кольцевом износе лепестков диафрагменной пружины на глубину более 0,8 мм, а также в случае уменьшения усилия на педали при выключении сцепления (и, соответственно, увеличении рабочего хода), что указывает на большой износ поверхности нажимного диска или «осадку» пружины.

Ведомый диск сцепления:

1 – заклепка фрикционной накладки;
2 – фрикционные накладки;
3 – пружинная пластина;
4 – опорный палец;
5 – ступица диска;
6 – пружина демпфера;
7 – пластина демпфера

Ведомый диск с пружинным демпфером крутильных колебаний расположен на шлицах первичного вала коробки передач между маховиком и нажимным диском.
Обеспечивает упругую связь между ведомым диском сцепления и первичным валом коробки передач. Гасит крутильные колебания, возникающие от динамических нагрузок в трансмиссии и неравномерной работы двигателя. Две фрикционные накладки диска приклепаны с обеих сторон к пружинной пластине, которая, в свою очередь, приклепана к одной из двух пластин демпфера. Между пластинами демпфера установлена ступица диска. В отверстиях ступицы и демпферных пластин установлены пружины демпфера. Демпферные пластины соединены тремя опорными пальцами. В ступице диска напротив опорных пальцев имеются вырезы, которые позволяют ступице поворачиваться в определенных пределах относительно пластин демпфера, сжимая при этом демпферные пружины. Это позволяет снизить динамические нагрузки в трансмиссии при трогании автомобиля и при переключении передач.
Наружный диаметр ведомого диска для автомобиля с двигателем объемом 1,4 л равен 180 мм, с двигателем 1,6 л – 200 мм, толщина диска – 7,6 мм. Ведомый диск заменяют при его осевом биении в зоне фрикционных накладок более 0,5 мм, замасливании, растрескивании, задирах или неравномерном износе накладок, ослаблении заклепочных соединений, а также в том случае, если головки заклепок углублены от поверхности накладок менее чем на 0,2 мм.

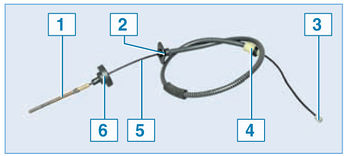

Трос привода сцепления:

1 – передний наконечник троса;
2 – передний наконечник оболочки троса;
3 – задний наконечник троса;
4 – задний наконечник оболочки троса;
5 – трос;
6 – резиновая опорная втулка

Привод сцепления на автомобилях Logan и Sandero – тросовый, беззазорный. Передний наконечник троса закреплен в вилке выключения сцепления, а задний наконечник – в держателе педали сцепления.
Передний наконечник – резьбовой, служит для регулировки привода выключения сцепления.
Педаль сцепления установлена на оси в кронштейне педального узла. На этой же оси установлена возвратная пружина педали.
Вилка поворачивается на шаровой опоре, установленной в картере сцепления. Между вилкой выключения сцепления и лепестками диафрагменной пружины установлен подшипник выключения сцепления. На муфте подшипника имеются два крючка, которыми он зацепляется за лапки вилки. Применена схема привода сцепления, при которой подшипник постоянно прижат к лепесткам диафрагменной пружины. Подшипник свободно перемещается по направляющей втулке, запрессованной в картер сцепления.

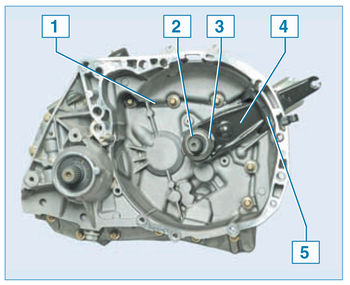

​Элементы механизма привода сцепления:

1 – картер сцепления;
2 – направляющая втулка подшипника выключения сцепления;
3 – подшипник выключения сцепления с муфтой в сборе;
4 – вилка выключения сцепления;
5 – грязезащитный чехол

Выключение сцепления происходит следующим образом. При нажатии педали сцепления трос поворачивает вилку выключения сцепления, которая перемещает подшипник по направляющей втулке. Подшипник давит на лепестки диафрагменной пружины. Пружина, деформируясь, перестает прижимать нажимной диск к маховику, при этом нажимной диск отходит от маховика, вследствие чего коленчатый вал двигателя и первичный вал коробки передач могут вращаться независимо друг от друга. При отпускании педали сцепления подшипник возвращается в исходное положение, при этом диафрагменная пружина вновь начинает давить на нажимной диск, который, в свою очередь, прижимает ведомый диск к маховику – в результате передача крутящего момента возобновляется.

Элементы гидропривода сцепления автомобиля Sandero Stepway:
1 – бачок главного тормозного цилиндра и цилиндра сцепления;
2 – трубка подвода жидкости к главному цилиндру сцепления;
3 – главный цилиндр сцепления

На автомобиле Sandero Stepway применен гидравлический привод выключения сцепления.
Привод выключения механизма сцепления состоит из педали сцепления, главного цилиндра сцепления, выжимного подшипника, совмещенного с рабочим цилиндром, и соединительных магистралей. В приводе используется тормозная жидкость, залитая в расходный бачок, который размещен на главном тормозном цилиндре и используется одновременно для питания тормозной системы и привода выключения механизма сцепления.
Главный цилиндр сцепления установлен на щитке передка, а шток цилиндра соединен с педалью.
От бачка на главном тормозном цилиндре к главному цилиндру сцепления ведет наливная трубка. При нажатии на педаль шток перемещается, создавая в рабочей магистрали давление жидкости, которое и воздействует на рабочий цилиндр сцепления. Рабочий цилиндр установлен внутри картера сцепления и совмещен с выжимным подшипником. При подаче давления поршень рабочего цилиндра воздействует на подшипник, перемещая его вперед и обеспечивая, таким образом, выключение сцепления. Винтовая пружина постоянно удерживает выжимной подшипник прижатым к диафрагменной пружине «корзины» сцепления. Диафрагменная пружина возвращает подшипник в исходное положение после снятия давления в магистрали.
Выжимной подшипник содержит «пожизненный» запас пластичной смазки и не нуждается в обслуживании. Поскольку подшипник и диафрагменная пружина находятся в постоянном контакте, зазоры в механизме сцепления отсутствуют, поэтому никакой регулировки не предусмотрено.
В месте соединения рабочего цилиндра сцепления с магистралью подачи жидкости, представляющей собой стальную трубку, расположен штуцер прокачки гидравлического привода сцепления.

Источник: http://wiki.zr.ru/182-3_%D0%A0%D0%B5%D0%BC%D0%BE%D0%BD%D1%82_Stepway
