Описание конструкции тормозной системы Lada Largus

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Не обозначено
Автосервисы рядом

Рабочая тормозная система гидравлическая, двухконтурная с диагональным разделением контуров. Один из контуров обеспечивает работу тормозных механизмов левого переднего и правого заднего колес, а другой – правого переднего и левого заднего колес. В нормальном режиме (когда система исправна) работают оба контура. При отказе (разгерметизации) одного из контуров другой обеспечивает торможение автомобиля, хотя и с меньшей эффективностью.

Элементы тормозной системы автомобиля с ABS Lada Largus

Элементы тормозной системы автомобиля с ABS

1 – плавающая скоба;
2 – шланг тормозного механизма переднего колеса;
3 – диск тормозного механизма переднего колеса;
4 – трубка тормозного механизма переднего колеса;
5 – бачок гидропривода;
6 – блок ABS;
7 – вакуумный усилитель тормозов;
8 – педальный узел;
9 – педаль тормоза;
10 – задний трос стояночного тормоза;
11 – трубка тормозного механизма заднего колеса;
12 – тормозной механизм заднего колеса;
13 – барабан тормозного механизма заднего колеса;
14 – рычаг стояночного тормоза;
15 – датчик сигнализатора недостаточного уровня рабочей жидкости;
16 – главный тормозной цилиндр.

Кроме тормозных механизмов колес к рабочей тормозной системе относятся педальный узел, вакуумный усилитель, главный тормозной цилиндр, бачок гидропривода, регулятор давления тормозных механизмов задних колес (на автомобиле без ABS) блок ABS (на автомобиле с ABS), а также соединительные трубки и шланги.

Педаль тормоза – подвесного типа. В кронштейне педального узла, перед педалью тормоза, установлен выключатель сигналов торможения – его контакты замыкаются при нажатии педали.
Для снижения усилия на педали тормоза служит вакуумный усилитель, использующий разрежение в ресивере работающего двигателя. Вакуумный усилитель расположен в моторном отсеке между толкателем педали и главным тормозным цилиндром и крепится четырьмя гайками (через щиток передка) к кронштейну педалей.

Вакуумный усилитель – неразборный, при выходе из строя его заменяют.

Главный тормозной цилиндр крепится к корпусу вакуумного усилителя на двух шпильках. Сверху на цилиндре установлен бачок гидропривода тормозной системы, в котором находится запас рабочей жидкости. На корпусе бачка нанесены метки максимального и минимального уровней жидкости, а в крышке бачка установлен датчик, который при понижении уровня жидкости ниже отметки MIN включает сигнализатор в комбинации приборов. При нажатии педали тормоза поршни главного цилиндра перемещаются, создавая давление в гидроприводе, которое подводится по трубкам и шлангам к рабочим цилиндрам тормозных механизмов колес.

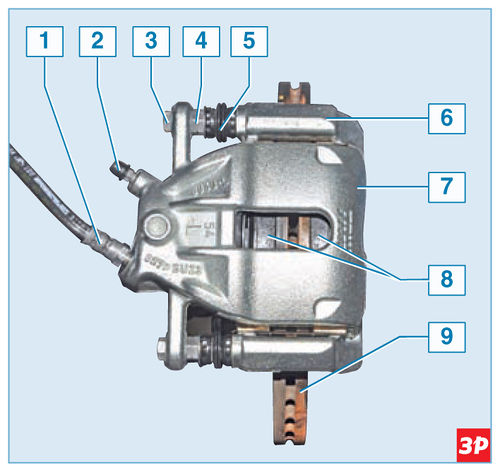

Тормозной механизм переднего колеса в сборе Lada Largus

Тормозной механизм переднего колеса в сборе

1 – тормозной шланг;
2 – штуцер прокачки гидропривода тормозов;
3 – болт крепления скобы к направляющему пальцу;
4 – направляющий палец;
5 – защитный чехол направляющего пальца;
6 – направляющая колодок;
7 – суппорт;
8 – тормозные колодки;
9 – диск тормозного механизма.

Тормозной механизм переднего колеса – дисковый, с плавающей скобой, включающей в себя суппорт, выполненный вместе с однопоршневым колесным цилиндром.

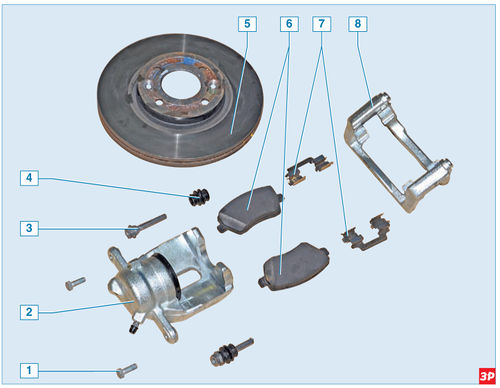

Элементы тормозного механизма переднего колеса Lada Largus

Элементы тормозного механизма переднего колеса

1 – болт крепления скобы к направляющему пальцу;
2 – суппорт;
3 – направляющий палец;
4 – защитный чехол направляющего пальца;
5 – тормозной диск;
6 – тормозные колодки;
7 – пружинные скобы колодок;
8 – направляющая колодок.

Направляющая тормозных колодок двумя болтами прикреплена к поворотному кулаку, а скоба крепится двумя болтами к направляющим пальцам, установленным в отверстиях направляющей колодок. На пальцах установлены защитные резиновые чехлы. В отверстия для пальцев направляющей колодок закладывается пластичная смазка.

При торможении давление жидкости в гидроприводе тормозного механизма возрастает и поршень, выдвигаясь из колесного цилиндра, прижимает внутреннюю тормозную колодку к диску. Затем скоба (за счет перемещения направляющих пальцев в отверстиях направляющей колодок) перемещается относительно диска, прижимая к нему наружную тормозную колодку. В корпусе цилиндра установлен поршень с уплотнительным резиновым кольцом прямоугольного сечения. За счет упругости этого кольца между диском и колодками тормозного механизма поддерживается постоянный оптимальный зазор.

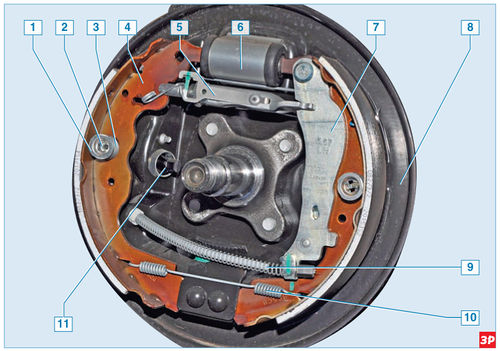

Тормозной механизм заднего колеса со снятым барабаном Lada Largus

Тормозной механизм заднего колеса со снятым барабаном

1 – чашка пружины;
2 – опорная стойка;
3 – прижимная пружина колодки;
4 – передняя колодка;
5 – распорная планка с регулятором зазоров;
6 – колесный цилиндр;
7 – задняя тормозная колодка с рычагом привода стояночного тормоза;
8 – тормозной щит;
9 – трос стояночного тормоза;
10 – нижняя стяжная пружина;
11 – датчик ABS.

Тормозной механизм заднего колеса – барабанный, с двухпоршневым колесным цилиндром и двумя тормозными колодками, с автоматической регулировкой зазора между колодками и барабаном. Тормозной барабан одновременно является ступицей заднего колеса и в него запрессован подшипник.

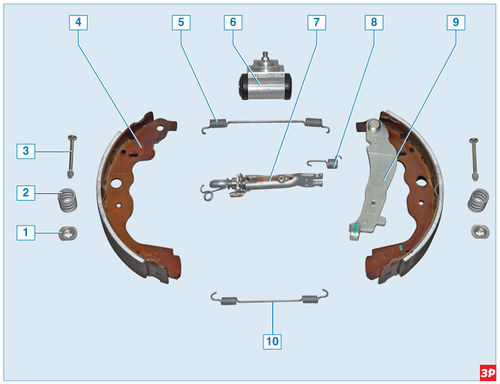

Элементы тормозного механизма заднего колеса Lada Largus

Элементы тормозного механизма заднего колеса

1 – чашка пружины;
2 – прижимная пружина колодки;
3 – опорная стойка;
4 – передняя колодка;
5 – верхняя стяжная пружина;
6 – колесный цилиндр;
7 – распорная планка;
8 – пружина регулятора;
9 – задняя колодка с рычагом привода стояночного тормоза;
10 – нижняя стяжная пружина.

Механизм автоматической регулировки зазора между колодками и барабаном состоит из составной распорной планки колодок, рычага регулятора и его пружины. Он начинает работать при увеличении зазора между колодками и тормозным барабаном.

При нажатии педали тормоза под действием поршней колесного цилиндра колодки начинают расходиться и прижиматься к барабану, при этом выступ рычага регулятора перемещается по впадине между зубьями храповой гайки. При определенном износе колодок и нажатии педали тормоза рычагу регулятора хватает хода, чтобы повернуть храповую гайку на один зуб, тем самым увеличивая длину распорной планки и одновременно уменьшая зазор между колодками и барабаном.

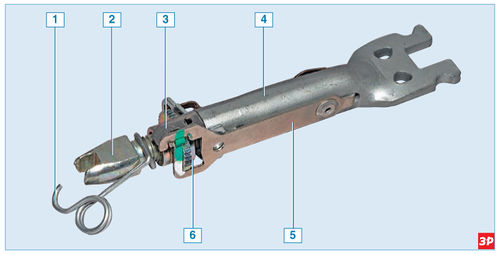

Элементы механизма автоматической регулировки зазора между колодками и барабаном Lada Largus

Элементы механизма автоматической регулировки зазора между колодками и барабаном

1 – витая пружина резьбового наконечника;
2 – резьбовой наконечник распорной планки;
3 – пружинный рычаг регулятора;
4 – распорная планка;
5 – пластинчатая пружина;
6 – храповая гайка.

Так постепенное удлинение распорной планки автоматически поддерживает зазор между тормозным барабаном и колодками. Колесные цилиндры тормозных механизмов задних колес одинаковые. Передние колодки тормозных механизмов задних колес одинаковые, а задние различаются – на них зеркально-симметрично установлены несъемные рычаги привода стояночного тормоза.

Распорная планка и храповая гайка тормозного механизма левого и правого колеса различаются.
На храповой гайке и на наконечнике распорной планки левого колеса выполнена левая резьба, а на храповой гайке и на наконечнике распорной планки правого колеса – правая резьба. Рычаги регуляторов тормозных механизмов левого и правого колес зеркально-симметричные.

Блок ABS Lada Largus

Блок ABS

1 – блок управления;
2 – отверстие для подсоединения трубки тормозного механизма переднего правого колеса;
3 – отверстие для подсоединения трубки тормозного механизма заднего левого колеса;
4 – отверстие для подсоединения трубки тормозного механизма заднего правого колеса;
5 – отверстие для подсоединения трубки тормозного механизма переднего левого колеса;
6 – отверстие для подсоединения трубки главного тормозного цилиндра;
7 – насос;
8 – гидравлический блок.

Часть автомобилей оснащается антиблокировочной системой тормозов (ABS), которая обеспечивает более эффективное торможение автомобиля за счет снижения давления жидкости в тормозных механизмах колес в момент возникновения их блокировки.

Жидкость из главного тормозного цилиндра поступает в блок ABS, а из него подводится к тормозным механизмам всех колес.

Датчик скорости вращения переднего колеса

Датчик скорости вращения переднего колеса Lada Largus

Блок ABS, закрепленный в моторном отсеке на правом лонжероне, около щитка передка, состоит из гидравлическего блока, модулятора, насоса и блока управления.

ABS действует в зависимости от сигналов датчиков скорости вращения колес индуктивного типа.

Расположение датчика скорости вращения переднего колеса в ступичном узле Lada Largus

Расположение датчика скорости вращения переднего колеса в ступичном узле

1 – установочное кольцо датчика скорости;
2 – внутреннее кольцо подшипника ступицы;
3 – датчик скорости вращения колеса;
4 – ступица колеса;
5 – поворотный кулак.

Датчик скорости вращения переднего колеса расположен в ступичном узле колеса – вставлен в паз специального установочного кольца датчика, зажатого между торцевой поверхностью наружного кольца подшипника ступицы и буртиком отверстия поворотного кулака под подшипник.

Датчик скорости вращения заднего колеса Lada Largus

Датчик скорости вращения заднего колеса закреплен на щите тормозного механизма, а задающим диском датчика является кольцо из магнитного материала, напрессованное на буртик тормозного барабана

Задающим диском датчика скорости вращения переднего колеса является защитная шайба подшипника ступицы, расположенная на одной из двух торцевых поверхностей подшипника. Эта шайба темного цвета выполнена из магнитного материала. На другой торцевой поверхности подшипника расположена обычная защитная шайба светлого цвета, выполненная из жести.

При торможении автомобиля блок управления ABS определяет начало блокировки колеса и открывает соответствующий электромагнитный клапан модулятора для сброса давления рабочей жидкости в канале. Клапан открывается и закрывается несколько раз в секунду, поэтому убедиться в том, что ABS работает, можно по слабому дрожанию педали тормоза в момент торможения.

Детали регулятора давления тормозных механизмов задних колес Lada Largus

Детали регулятора давления тормозных механизмов задних колес

1 – грязезащитный чехол;
2 – опорная втулка;
3 – пружина;
4 – шпилька регулятора давления;
5 – поршни регулятора давления;
6 – корпус регулятора давления;
7 – упорная шайба;
8 – направляющая втулка.

Часть автомобилей не комплектуется антиблокировочной системой тормозов (ABS). На таких автомобилях жидкость к тормозным механизмам задних колес поступает через регулятор давления, расположенный между балкой задней подвески и кузовом.

С увеличением нагрузки на заднюю ось автомобиля упругий рычаг регулятора, связанный с балкой задней подвески, нагружается, передавая усилие на поршень регулятора. При нажатии педали тормоза давление жидкости стремится выдвинуть поршень наружу, чему препятствует усилие со стороны упругого рычага. Когда система приходит в равновесие, клапан, расположенный в регуляторе, перекрывает подачу жидкости к колесным цилиндрам тормозных механизмов задних колес, не допуская дальнейшего роста тормозного усилия на задней оси и препятствуя опережающей блокировке задних колес по отношению к передним. При увеличении нагрузки на заднюю ось, когда сцепление задних колес с дорогой улучшается, регулятор обеспечивает большее давление жидкости в колесных цилиндрах тормозных механизмов задних колес, и, наоборот, – с уменьшением нагрузки на заднюю ось (например, при «клевке» автомобиля во время резкого торможения) давление уменьшается.

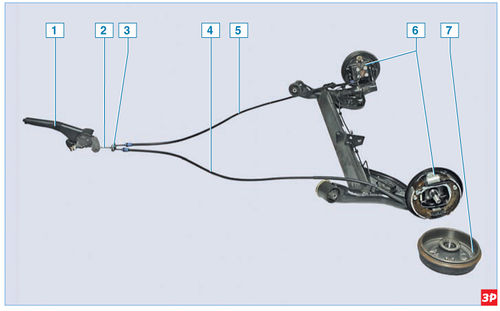

Элементы стояночного тормоза Lada Largus

Элементы стояночного тормоза

1 – рычаг;
2 – передний трос;
3 – уравнитель тросов;
4 – левый задний трос;
5 – правый задний трос;
6 – тормозной механизм заднего колеса;
7 – барабан.

Привод стояночного тормоза – ручной, механический, тросовый, на задние колеса. Он состоит из рычага, переднего троса с регулировочной гайкой на его наконечнике, уравнителя, двух задних тросов и рычагов в тормозных механизмах задних колес.

Рычаг стояночного тормоза, закрепленный между передними сиденьями на туннеле пола, соединен с передним тросом. К заднему наконечнику переднего троса крепится уравнитель, в отверстия которого вставлены передние наконечники задних тросов. Задние наконечники тросов соединены с рычагами привода стояночного тормоза, закрепленными на задних колодках.

В процессе эксплуатации (до полного износа колодок задних тормозных механизмов) регулировка привода стояночного тормоза не требуется, т. к. удлинение распорной планки тормозного механизма компенсирует износ колодок. Привод стояночного тормоза необходимо регулировать только в случае замены тросов или рычага стояночного тормоза.

В статье не хватает:

  • Качественных фото ремонта

Источник: http://wiki.zr.ru/182-2_Largus
