Особенности конструкции привода передних колёс

Рис. 6.14. Привод переднего колеса;1 - корпус наружного шарнира; 2 - стопорное кольцо обоймы наружного шарнира; 3 - шарик наружного шарнира; 4, 6. 9. 16 - хомуты крепления чехла; 5 - чехол наружного шарнира; 7 - динамический демпфер; 8 - вал привода переднего колеса; 10 - чехол внутреннего шарнира; 11 - ступица внутреннего шарнира; 12 - ролик внутреннего шарнира; 13 - корпус внутреннего шарнира; 14 - стопорное кольцо внутреннего шарнира; 15 - стопорное кольцо ступицы внутреннего шарнира; 17 - обойма наружного шарнира; 18 - сепаратор наружного шарнира; 19 - зубчатый венец датчика частоты вращения колеса.

Приводы передних колес состоят из наружных и внутренних шарниров равных угловых скоростей (ШРУСов), соединенных валами 8. Наружный шарнир обеспечивает возможность только угловых перемещений соединяемых валов. Внутренний шарнир дополнительно к угловым делает возможными и осевые смещения валов при повороте передних колес и работе подвески.

Наружный шарнир типа Бирфильд состоит из корпуса 1, сепаратора 18, обоймы 17 и шести шариков 3. В корпусе шарнира и в обойме предусмотрены канавки для размещения шариков Канавки в продольной плоскости выполнены по радиусу, что обеспечивает требуемый угол поворота наружного шарнира Шлицевый наконечник корпуса наружного шарнира установлен в ступицу переднего колеса и прикреплен к ней гайкой.

Обойма 17 наружного шарнира установлена на шлицах вала 8 между упорным буртиком и стопорным кольцом 2.

Внутренний шарнир типа Трипод состоит из корпуса 13 и трех роликов 12 на игольчатых подшипниках, надетых на цапфы трехшиповой ступицы 11. В корпусе шарнира выполнены пазы для роликов. Трехшиповая ступица зафиксирована на валу стопорным кольцом 15, ролики позволяют ступице перемещаться в пазах корпуса шарнира в осевом направлении, благодаря чему привод может удлиняться или укорачиваться для компенсации взаимных перемещений подвески и силового агрегата. Шлицевый наконечник корпуса внутреннего шарнира закреплен в полуосевой шестерне дифференциала пружинным стопорным кольцом 14.

В наружном шарнире установлены шарики одной сортировочной группы. Все детали шарнира селективно подобраны друг к другу, поэтому ремонтировать шарнир заменой отдельных деталей нельзя, и в запасные части поставляют только шарнир в сборе, а также малый ремкомплект, включающий в себя стопорное и упорное кольца, чехол и хомуты крепления чехла и динамического демпфера.

Внутренний шарнир поставляют в запасные части в виде двух ремкомплектов: большого, включающего в себя все детали шарнира, и малого, аналогичного ремкомплекту наружного шарнира.

Для смазки шарниров применяют специальную смазку с дисульфидом молибдена (отечественный аналог - ШРУС-4). Герметизация шарниров обеспечена резиновыми чехлами 5 и 10, закрепленными на корпусах шарниров хомутами 4,6,9,16.

Валы приводов левого и правого колеса выполнены разной длины (правый длиннее), что обусловлено компоновкой моторного отсека автомобиля (главная передача смещена влево относительно продольной оси автомобиля) и поэтому невзаимозаменяемы. Шарниры равных угловых скоростей обоих приводов одинаковы Для снижения вибрации в трансмиссии на валах приводов хомутами закреплены динамические демпферы 7.

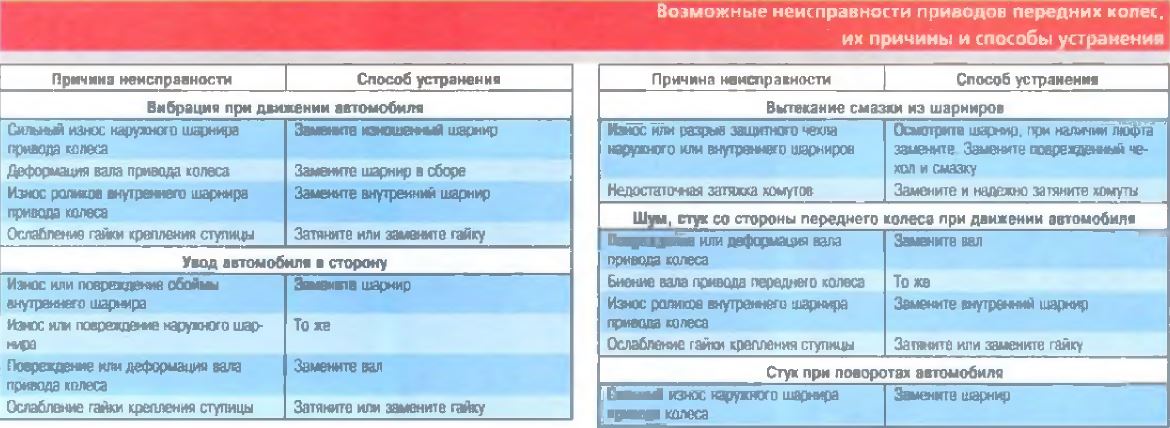

Полезный совет

Шарниры приводов очень долговечны, их расчетный ресурс почти равен ресурсу автомобиля. Однако в эксплуатации шарниры приводов довольно часто меняют или ремонтируют. Такая работа довольно дорога и трудоемка. Для того чтобы серьезно сэкономить, регулярно проверяйте состояние защитных чехлов шарниров и немедленно заменяйте их при малейших повреждениях. Если в шарнир через поврежденный чехол попадет вода или пыль, он выйдет из строя через несколько сотен километров пробега. Герметичный шарнир изнашивается чрезвычайно медленно.
