Особенности конструкции системы смазки двигателя 4B12 Peugeot 4007 2007 - 2012

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Без инструмента
Не обозначено
Автосервисы рядом

Система смазки двигателя Пежо 4007 с полнопоточной очисткой масла и с подачей масла под давлением к основным движущимся деталям и узлам двигателя. Система смазки включает в себя масляный поддон, масляный насос (в сборе с балансирным механизмом), маслоохладитель (только модификации), масляный фильтр и различные элементы, которые обеспечивают подачу масла к различным движущимся деталям двигателя.

Масляный насос в сборе с балансирным механизмом двигателя 4B12 Peugeot 4007

Масляный насос в сборе с балансирным механизмом

Масло из поддона нагнетается масляным насосом через маслоприемник в масляный фильтр. После прохождения масляного фильтра масло поступает в главную масляную магистраль либо через маслоохладитель (модификации), либо минуя его, если махлоохладитель отсутствует.

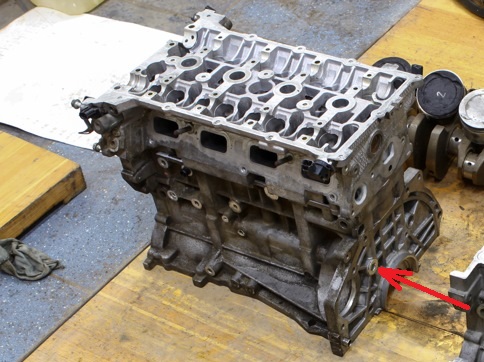

Главная масляная магистраль двигателя 4B12 Peugeot 4007

Главная масляная магистраль двигателя

Из главной масляной магистрали часть масла по различным каналам в блоке цилиндров и через отверстия подается к коренным подшипникам коленчатого вала.

Каналы подвода масла к коренным подшипникам коленчатого вала двигателя 4B12 Peugeot 4007

Каналы подвода масла к коренным подшипникам коленчатого вала двигателя

По сверлениям в коленчатом валу масло поступает к шатунным подшипникам коленчатого вала. Смазывание стенок цилиндров и нижней части днища поршней осуществляется в основном разбрызгиванием из масляных отверстий шатунов. Кроме того, для смазывания цепи привода ГРМ на передней части блока цилиндров установлена масляная форсунка.
Часть масла из главной масляной магистрали направляется в головку блока цилиндров для смазывания распределительных валов и стержней клапанов, а также поступает в каналы системы изменения фаз газораспределения (MIVEC).

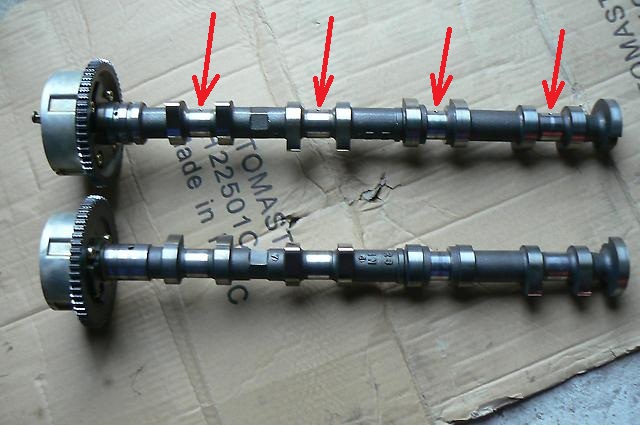

Радиальные отверстия подачи масла в шейках коренных подшипников распредвала двигателя 4B12 Peugeot 4007

Радиальные отверстия подачи масла в шейках коренных подшипников распредвала

После выполнения своих функций масло под действием силы тяжести (самотеком) возвращается в поддон.
Для контроля уровня масла в поддоне устанавливается измерительный щуп.

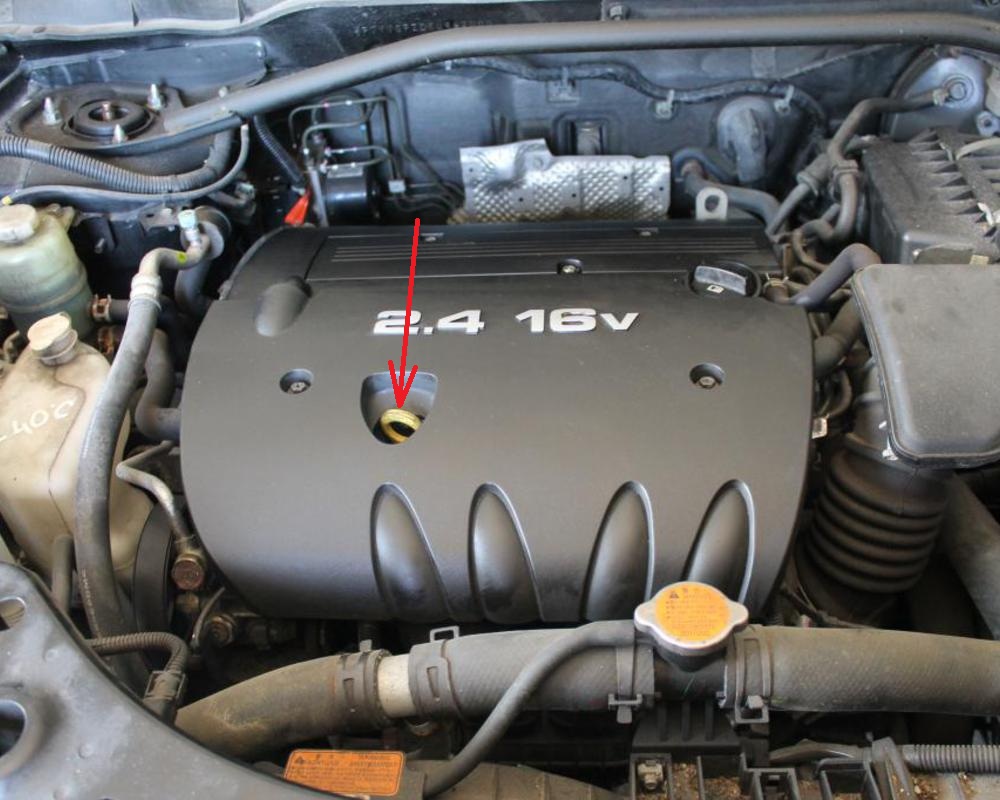

Размещение щупа (указателя уровня масла) на двигателе 4B12 Peugeot 4007

Размещение масляного щупа двигателя

Кроме того, для контроля давления масла в главной масляной магистрали устанавливается датчик аварийного давления моторного масла.

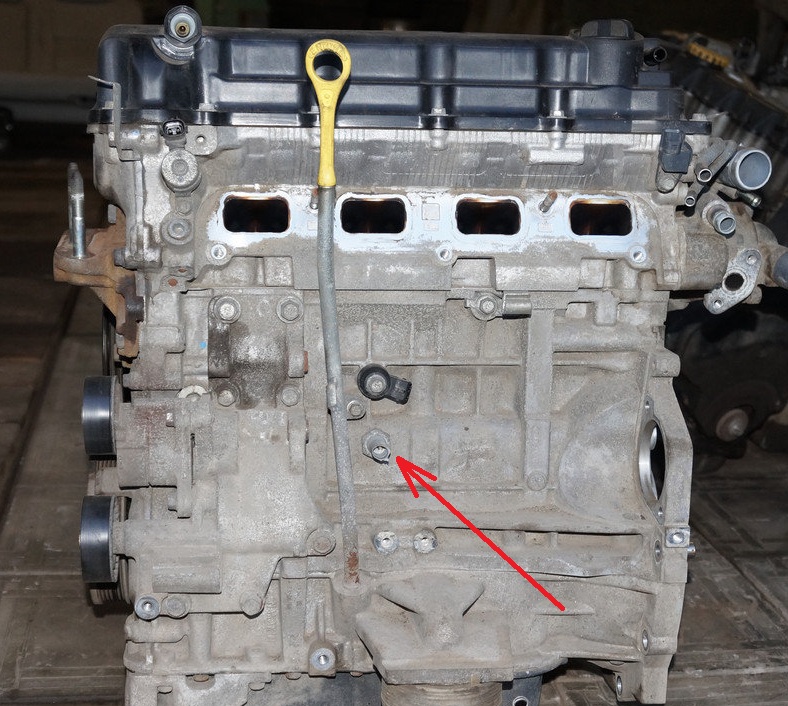

Размещение датчика аварийного давления моторного масла на блоке цилиндров двигателя 4B12 Peugeot 4007

Размещение датчика аварийного давления моторного масла

Редукционный клапан (регулятор давления масла)

На высоких частотах вращения количество масла, подаваемого масляным насосом, избыточно по сравнению с его количеством, необходимым для смазывания трущихся пар. Редукционный клапан предотвращает избыточную подачу масла. На низких частотах вращения редукционный клапан под действием пружины перекрывает перепускной канал. На высоких частотах вращения давление в системе смазки возрастает, сила давления масла преодолевает усилие пружины, редукционный клапан открывается, и избыточное масло через перепускной канал возвращается обратно в поддон Пежо 4007.
Редукционный клапан расположен в корпусе масляного насоса.

Масляный фильтр

Масляный фильтр – полнопоточного типа с бумажным фильтрующим элементом, установлен на кронштейне с левой стороны двигателя.

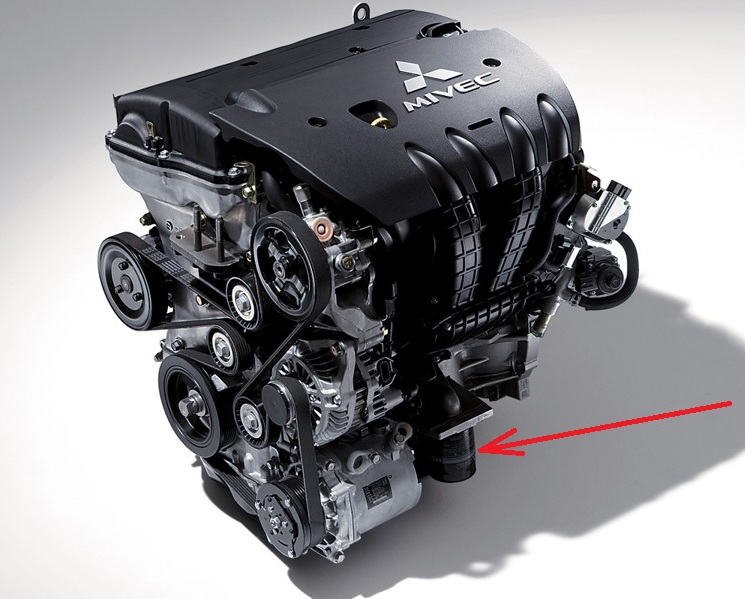

Размещение масляного фильтра на двигателе 4B12 Peugeot 4007

Размещение масляного фильтра на двигателе

Частицы металла (продукты износа), частицы грязи, находящиеся в воздухе, частицы нагара и другие виды загрязнений могут попадать в масло в процессе его использования, что приводит к увеличению износа двигателя или к засорению (сужению каналов) маслопроводов, препятствуя циркуляции масла. Масляный фильтр, установленный в масляной магистрали, позволяет задерживать эти частицы при прохождении масла через него.
Фильтр установлен на внешней стороне двигателя, что позволяет сравнительно просто заменять фильтрующий элемент. Перед основным фильтрующим элементом в фильтре установлен перепускной клапан, который
открывается при увеличении давления перед фильтром, возникающим в случае засорения фильтрующего элемента. Перепускной клапан открывается, когда сила давления масла превысит усилие пружины клапана. В этом случае масло проходит через обводной канал, минуя масляный фильтр, и направляется прямо в главную масляную магистраль двигателя.

Примечание:

Площадь поверхности фильтрующего элемента – 0,11 м2.
Номинальная пропускная способность фильтра – 30 л/мин.

Источник: carpedia.club
