Снятие и установка брызговиков и защиты картера двигателя Peugeot 4007 2007 - 2012

Инструменты:

  • Ключ трещоточный
  • Головка на 10 мм
  • Отвертка плоская средняя

Детали и расходники:

  • Передний брызговик двигателя (7489.59 – для двигателя 4В12 или 7489.45 – для двигателя 4HN)

Передний брызговик 7489.59 двигателя 4B12 Peugeot 4007

  • Задний брызговик двигателя 5370А311

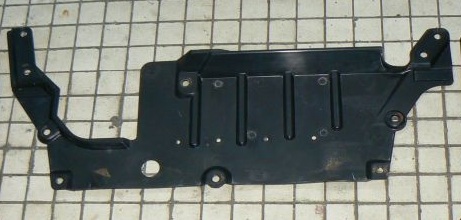

Задний брызговик 5370А311 двигателя Peugeot 4007

  • Нижний брызговик двигателя 5379A031

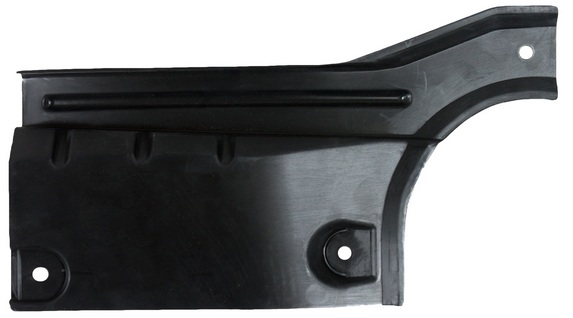

Нижний брызговик 5379A031 двигателя Peugeot 4007

  • Левый боковой брызговик двигателя (7489.57 – для двигателя 4B12 или 7489.43 – для двигателя 4HN)

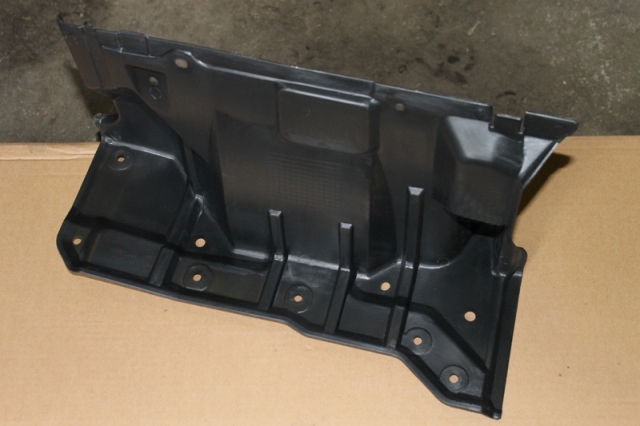

Левый боковой брызговик 7489.57 двигателя 4B12 Peugeot 4007

  • Правый боковой брызговик двигателя (7489.58/7489.69 – для двигателя 4B12 или 7489.44 – для двигателя 4HN)

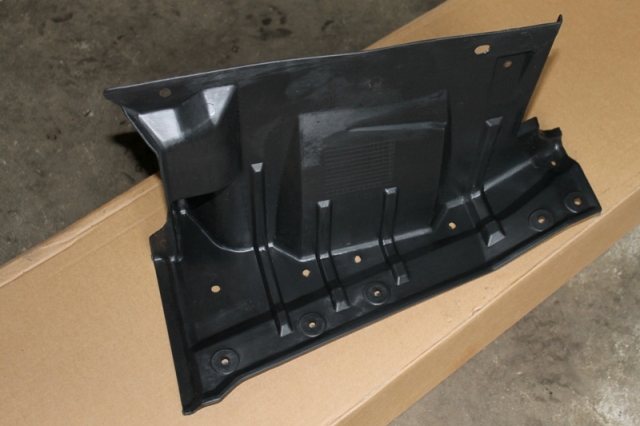

Правый боковой брызговик 7489.58 двигателя 4B12 Peugeot 4007

  • Защита картера двигателя ProRoad (при необходимости)

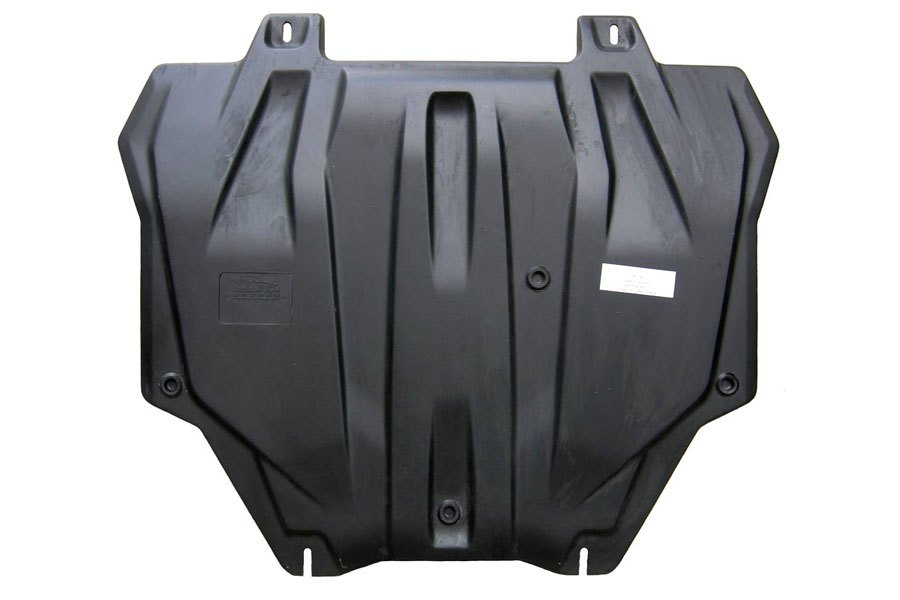

Защита картера ProRoad двигателя Peugeot 4007

Примечания:

Брызговик двигателя предохраняет подкапотное пространство от загрязнений и не является силовой защитой картера двигателя.

Для защиты картера двигателя, а также всех узлов и агрегатов, расположенных в моторном отсеке, от повреждения камнями, вылетающими из-под колес, на автомобиль по заказу может быть установлен пластмассовый или стальной щит. Однако следует учитывать, что он не в состоянии защитить картер двигателя от сильных ударов о большие дорожные препятствия (большие камни, пни, бордюры и т.п.), так как в этом случае и сам может быть поврежден.

Брызговик двигателя и защиту картера снимайте при их повреждении или для обеспечения доступа к узлам и агрегатам снизу автомобиля при проведении ремонта и технического обслуживания. Дополнительная защита двигателя Пежо 4007 закреплена в каждом случае индивидуально (в зависимости от конструкции).

1. Отверните четыре болта крепления передней и задней части защиты картера двигателя.

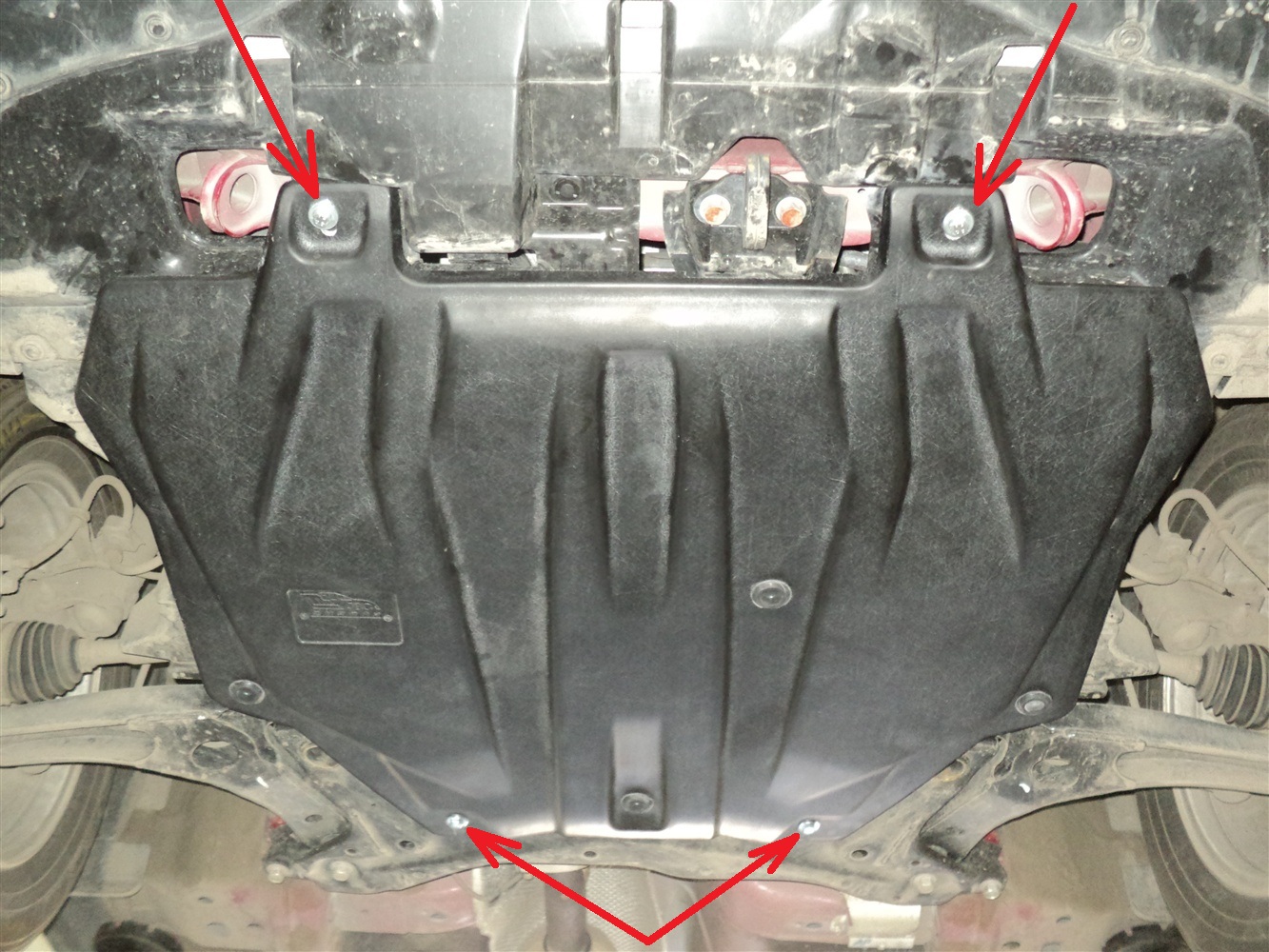

Размещение болтов крепления защиты картера двигателя Peugeot 4007

2. Теперь можно снять защиту картера двигателя.

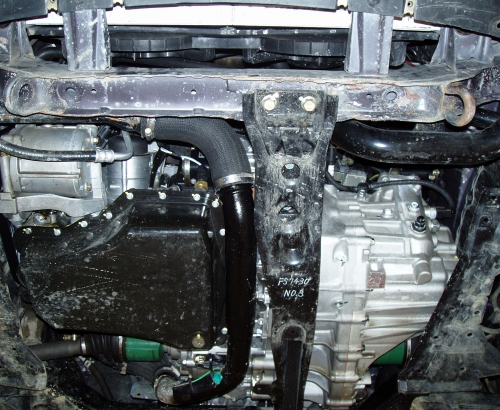

Вид снизу на двигатель со снятой защитой картера Peugeot 4007

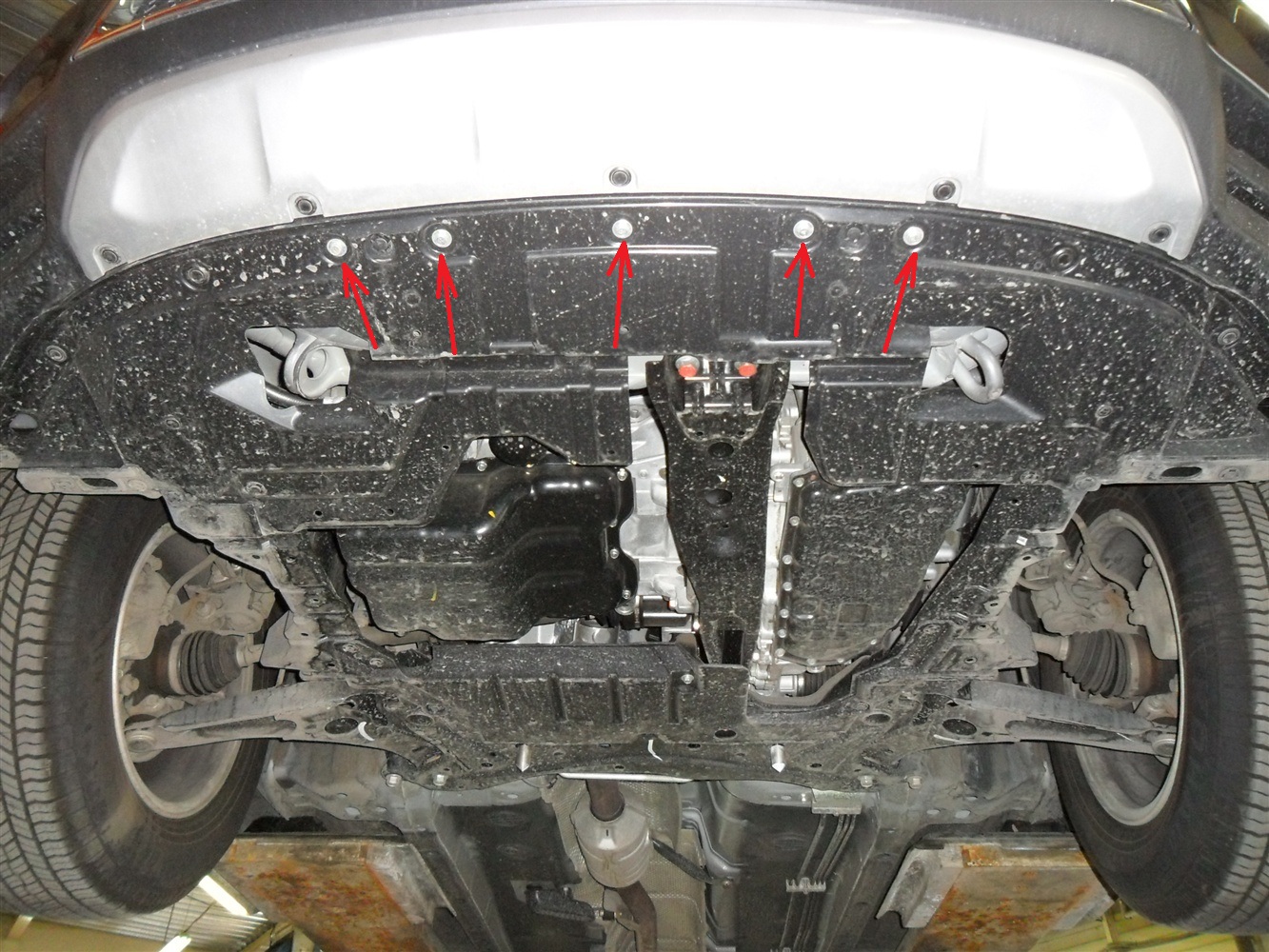

3. Головкой на 10 мм отверните пять болтов крепления переднего брызговика двигателя к переднему бамперу.

Размещение болтов крепления брызговика двигателя к переднему бамперу Peugeot 4007

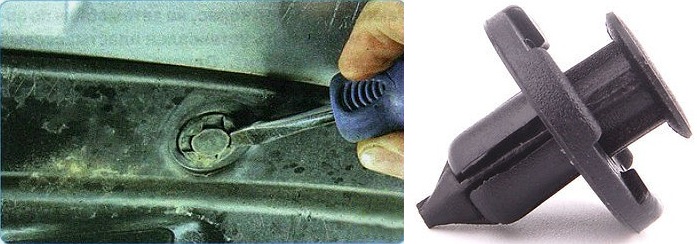

4. Подденьте отверткой фиксатор и извлеките пистон крепления брызговика двигателя к переднему бамперу.

Снятие пистона крепления брызговика двигателя к переднему бамперу Peugeot 4007

5. Аналогично извлеките остальные пистоны крепления переднего и нижнего брызговиков двигателя к переднему бамперу и усилителю поперечины передней подвески.

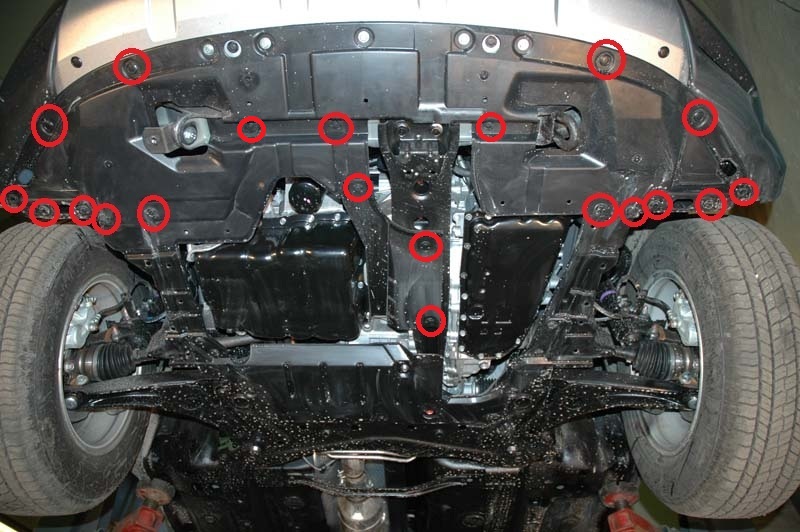

Размещение пистонов крепления переднего и нижнего брызговиков двигателя Peugeot 4007

6. Снимите передний и нижний пыльник защиты двигателя (брызговики).

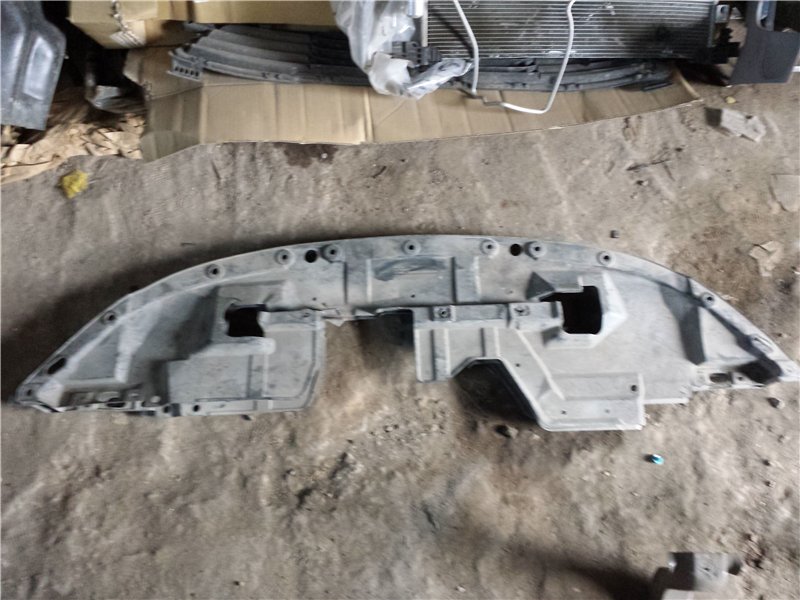

Снятый передний брызговик двигателя Peugeot 4007

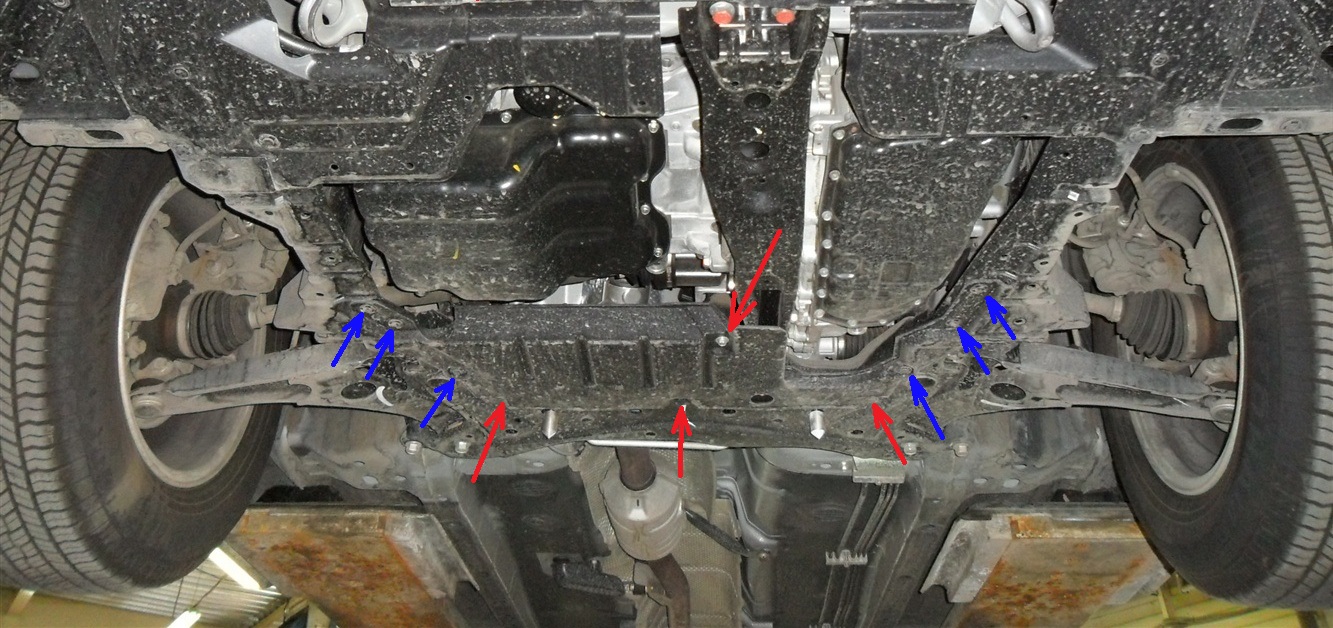

7. Отверните четыре болта (на фото обозначены красными стрелками) и снимите шесть пистонов (синие стрелки) крепления заднего пыльника двигателя.

Размещение элементов крепления заднего пыльника двигателя Peugeot 4007

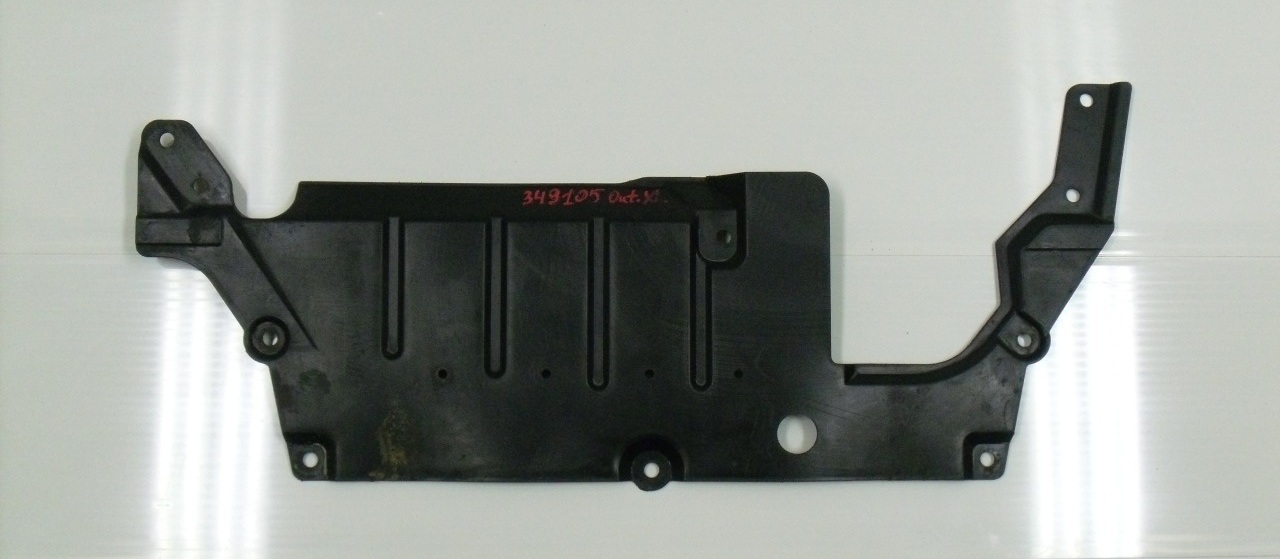

Снятый задний брызговик двигателя Peugeot 4007

8. Извлеките с помощью отвертки клипсы (пистоны) крепления правого брызговика и снимите его.

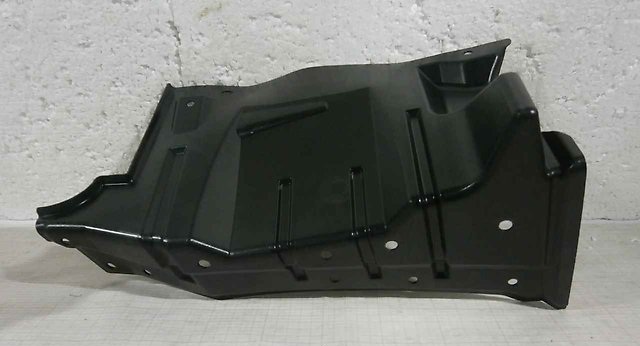

Размещение элементов крепления правого бокового брызговика двигателя Peugeot 4007

Снятый правый боковой брызговик двигателя Peugeot 4007

Примечание:

Для облегчения доступа к брызговику без снятия колеса, поверните рулевое колесо вправо до упора.

9. Аналогично снимите левый боковой брызговик двигателя.

Снятый левый боковой брызговик двигателя Peugeot 4007

10. Установите брызговики и защиту картера двигателя в порядке, обратном снятию.
