Схема. Иммобилизатор Peugeot 4007 2007 - 2012

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Без инструмента
Не обозначено
Автосервисы рядом

Примечание:

На автомобиль Пежо 4007 устанавливается система защиты от угона (иммобилизатор), которая представляет собой электронную противоугонную систему блокировки пуска двигателя, предназначенную для предотвращения несанкционированного пуска двигателя путем разрыва электрических цепей системы управления двигателем. Ниже приведены электрические схемы Пежо 4007 иммобилизатора для понимания функциональности отдельных элементов системы и их взаимосвязи.

Электрическая схема иммобилизатора Peugeot 4007

Схема 1. Штатная противоугонная система Пежо 4007:

1, 11 – предохранители;

2 – блок реле в моторном отсеке;

3 – реле управления двигателем;

4 – электронный блок управления ETACS;

5, 8 – аналоговая цепь сопряжения;

6, 9, 12 – пусковая цепь;

7, 10, 13 – цепь сопряжения;

14 – разъем CAN 1;

15 – цепь для автомобилей с левым расположением руля;

16 – диагностический разъем;

17 – цепь для автомобилей с правым расположением руля;

18 – электронный блок управления двигателем;

19 – разъем CAN 3;

20 – разъем CAN 2.

Электрическая схема иммобилизатора Peugeot 4007

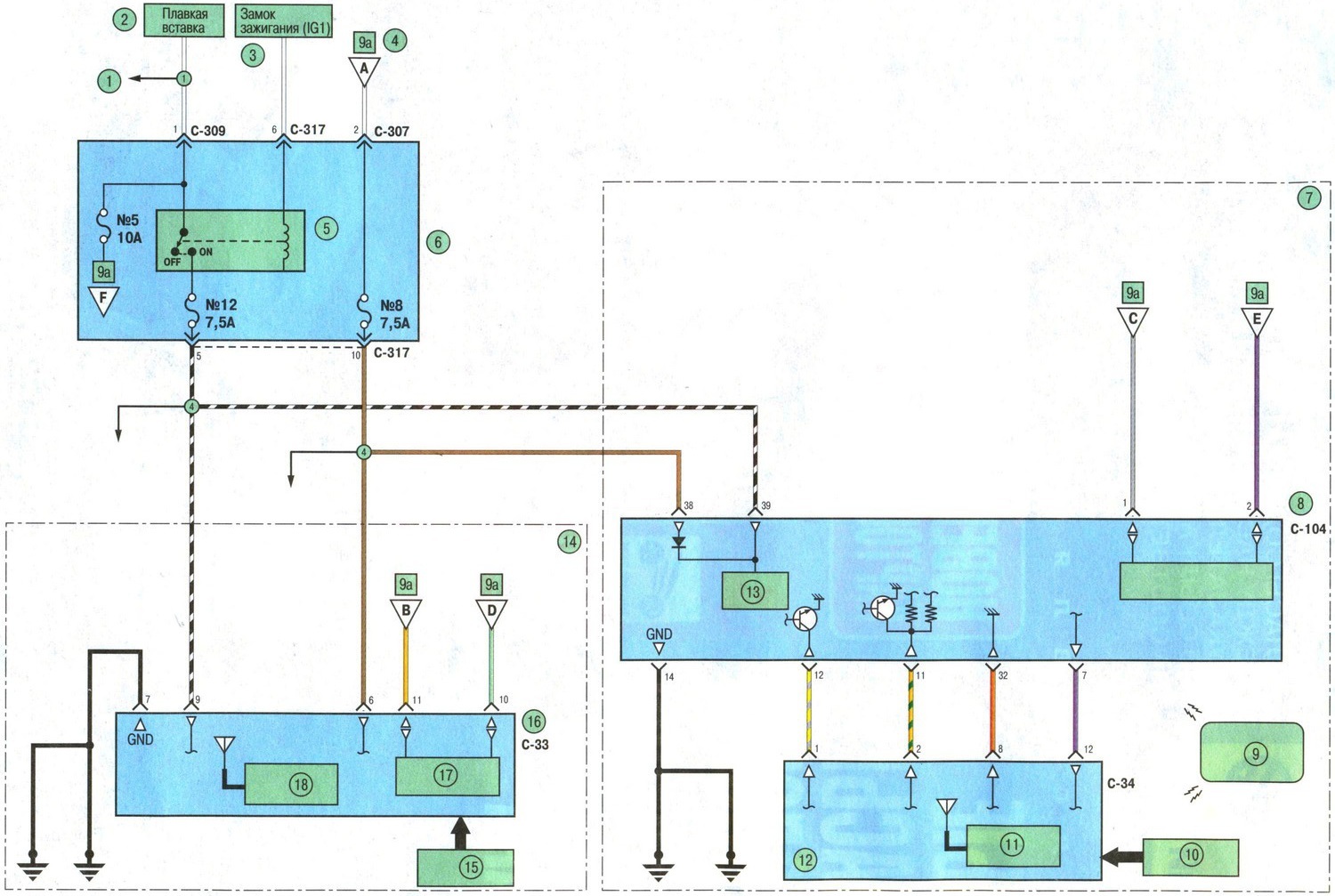

Схема 2. Штатная противоугонная система Пежо 4007:

1 – к распределительной системе;

2, 4 – предохранители;

3 – замок зажигания;

5 – реле замка зажигания;

6 – электронный блок управления ETACS;

7 – для автомобилей с системой KOS (система дистанционного управления замками дверей и пуском двигателя);

8 – электронный блок управления системой KOS;

9 – ключ системы KOS;

10 – приемопередатчик;

11 – антенна;

12 – блок ресивера антенны;

13 – источник питания;

14 – для автомобилей без системы KOS;

15 – приемопередатчик;

16 – беспроводной блок управления;

17 – пусковая цепь;

18 – антенна.

Источник: Руководство по эксплуатации, техническому обслуживанию и ремонту Mitsubishi Outlender XL, Peugeot 4007, Citroen C-Crosser
