Peugeot
4007
1 поколение [2007 - 2012]
Бензин

Проверка и замена ремня привода вспомогательных агрегатов Peugeot 4007 2007 - 2012

Инструменты:

  • Домкрат винтовой
  • Балонный ключ
  • Отвертка плоская средняя
  • Ключ трещоточный
  • Удлинитель (с карданчиком)
  • Головка на 10 мм
  • Головка на 12 мм
  • Гаечный ключ накидной прямой на 16 мм
  • Маркер
  • Шестигранный спецключ для фиксации натяжного механизма (или штифт)

Детали и расходники:

  • Ремень привода вспомогательных агрегатов (5750.YT – для двигателя 4B12 или 5750.VX – для двигателя 4HN)

Ремень 5750.YT привода вспомогательных агрегатов для двигателя 4B12 Peugeot 4007

  • Натяжитель ремня привода вспомогательных агрегатов (5751.G5 – для двигателя 4B12 или 5751.G0 – для двигателя 4HN)

Натяжитель 5751.G5 ремня привода вспомогательных агрегатов двигателя 4B12 Peugeot 4007

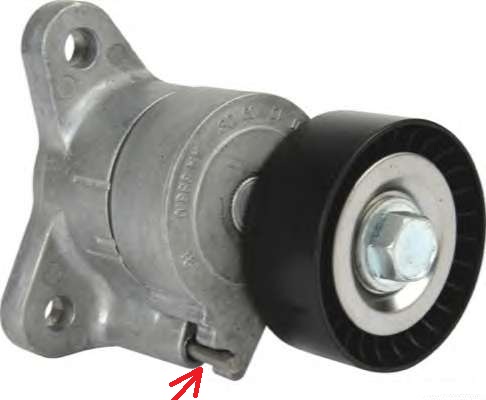

Натяжитель 5751.G0 ремня привода вспомогательных агрегатов для двигателя 4HN Peugeot 4007

  • Противооткатный упор

Примечания:

Двигатель Пежо 4007 оборудован навесным оборудованием, которое приводится в движение от одного ремня привода.

Ремень привода вспомогательных агрегатов не требует регулировки натяжения в течение всего срока службы, так как в его конструкции предусмотрен автоматический натяжитель. Если из-за чрезмерного износа или растяжения ремня натяжитель не в состоянии обеспечить его нормальное натяжение, ремень заменяют.

Операции проверки и замены ремня показаны на двигателе 4B12. Работы на дизельном двигателе практически аналогичны (разница в размерах инструментов).

Проверка натяжения ремня привода вспомогательных агрегатов

1. Проверьте состояние ремня внешним осмотром. Если на ремне обнаружены признаки сильного износа (исчезновение двух или более соседних ребер ручьев на участке длиной более 13 мм), продольные или поперечные трещины, отслоение резины или замасливание ремня, необходима замена ремня вспомогательных агрегатов.

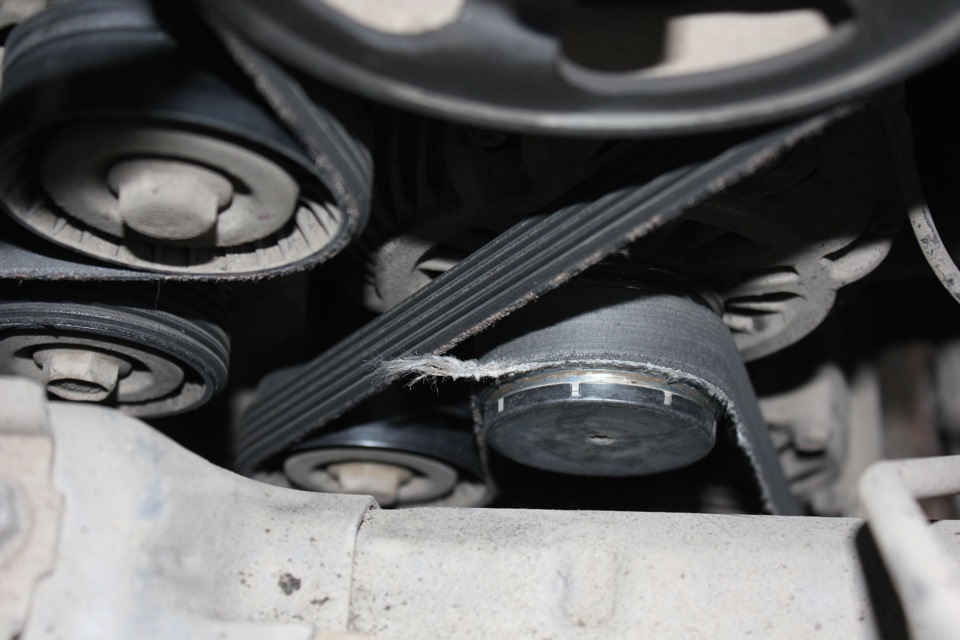

Изношенный ремень привода вспомогательных агрегатов двигателя 4B12 Peugeot 4007

Примечание:

Дополнительный признак необходимости замены ремня привода вспомогательных агрегатов – характерный свист (проскальзывание ремня).​

2. На натяжном механизме и кронштейне есть метки. Убедитесь, что метка натяжителя ремня привода навесных агрегатов расположена в допустимом диапазоне (на фото ниже диапазон обозначен красной зоной).

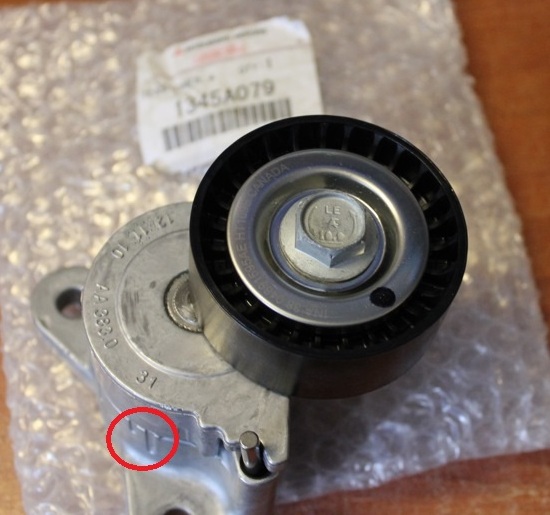

Метки натяжителя ремня привода вспомогательных агрегатов двигателя Peugeot 4007

Замена ремня привода вспомогательных агрегатов

Примечание:

Если ремень привода вспомогательных агрегатов будет использоватся повторно, то нанесите маркером на обратной (нерабочей) стороне ремня стрелку, указывающую направление вращения по часовой стрелке.

1. Активируйте стояночный тормоз и установите под левое заднее колесо противооткатный упор. Отверните балонным ключом гайки правого переднего колеса на 1 оборот, а потом с помощью домкрата вывесьте правую переднюю часть автомобиля и полностью отверните гайки для снятия колеса.

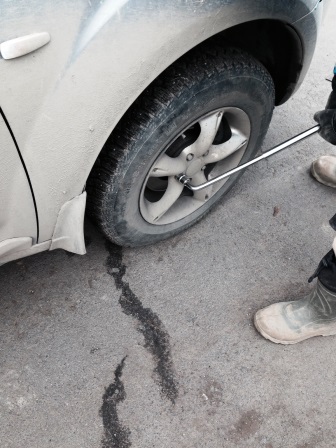

Отворачивание гаек крепления переднего колеса Peugeot 4007

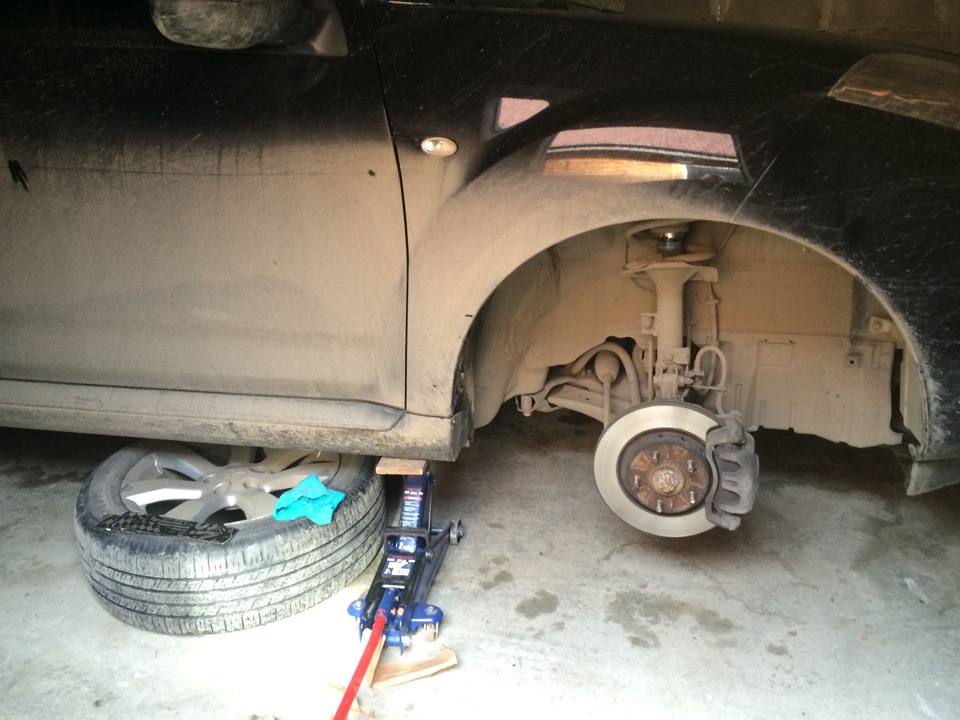

Снятое переднее правое колесо Peugeot 4007

2. Затем снимите брызговики (задний, передний, нижний и правый боковой) двигателя, воспользовавшись отверткой и головкой на 10 мм.

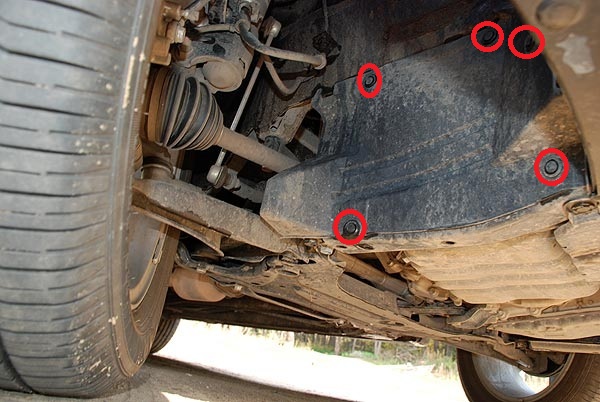

Размещение элементов крепления правого бокового брызговика двигателя Peugeot 4007

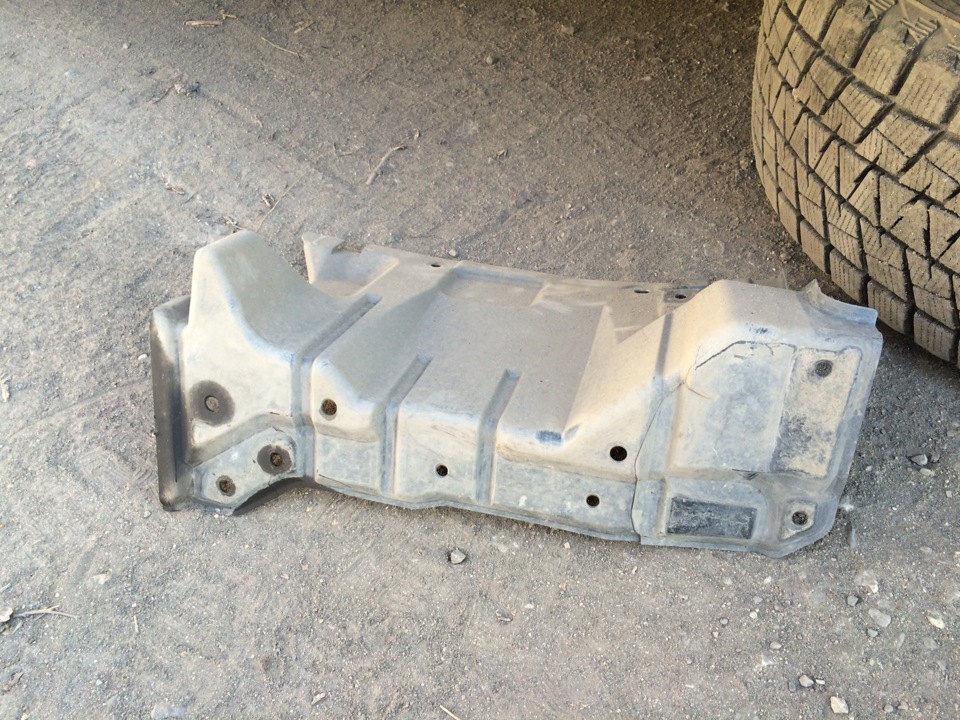

Снятый правый боковой брызговик двигателя Peugeot 4007

3. Отверните болт крепления, затем переместите расширительный бачок системы охлаждения вместе с подсоединенным шлангом в такое положение, где он не будет помехой при снятии и установке ремня привода вспомогательных агрегатов.

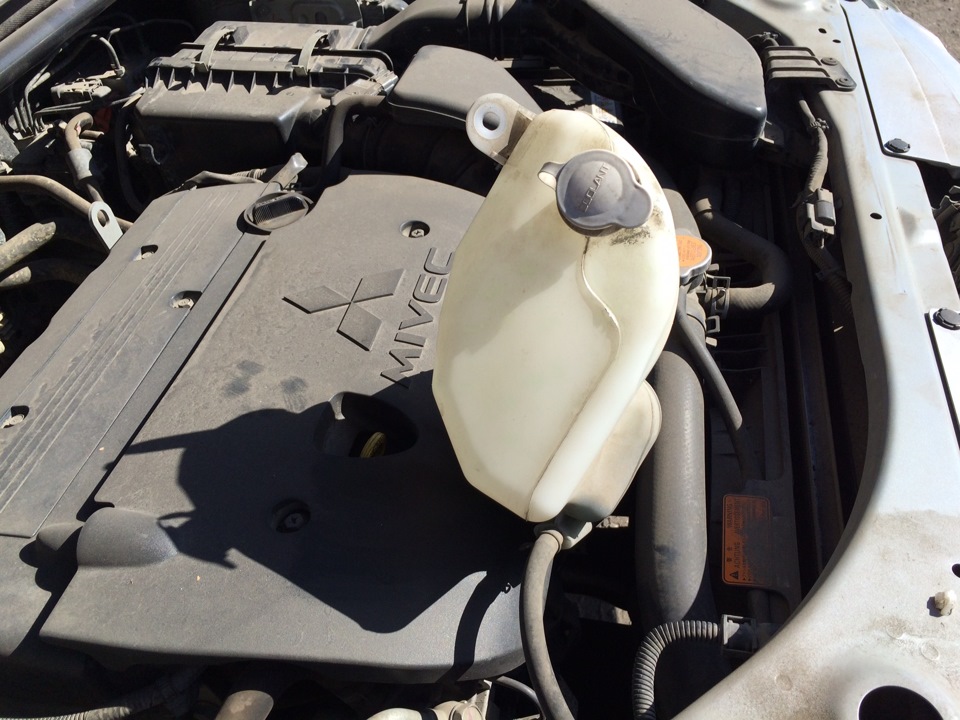

Снятый расширительный бачок системы охлаждения двигателя Peugeot 4007

Примечание:

Снятие бачка системы охлаждения осуществляется без удаления охлаждающей жидкости из него и системы охлаждения.

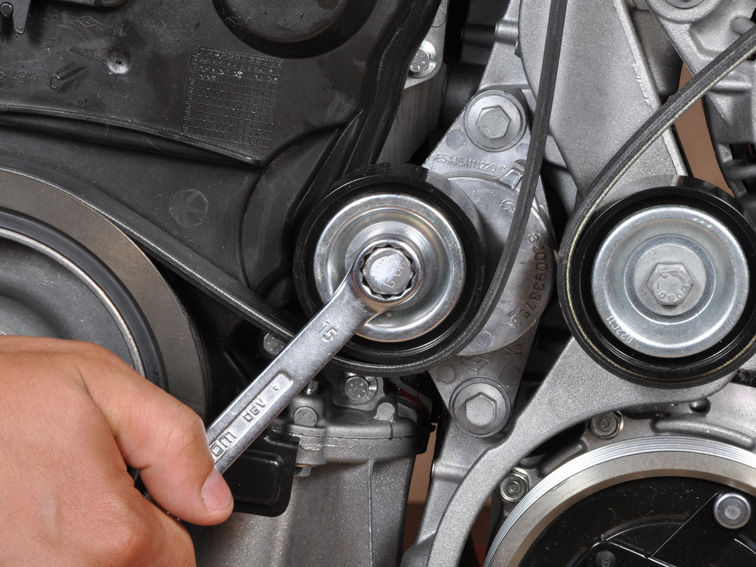

4. Поверните ключом против часовой стрелки (на угол 45°) натяжное устройство до ослабления натяжения ремня и совпадения отверстий на натяжном устройстве.

Поворачивание натяжного устройства ролика ремня привода вспомогательных агрегатов двигателя Peugeot 4007

5. Зафиксируйте натяжное устройство штифтом или шестигранным спецключом (для наглядности показано на снятом натяжном устройстве).

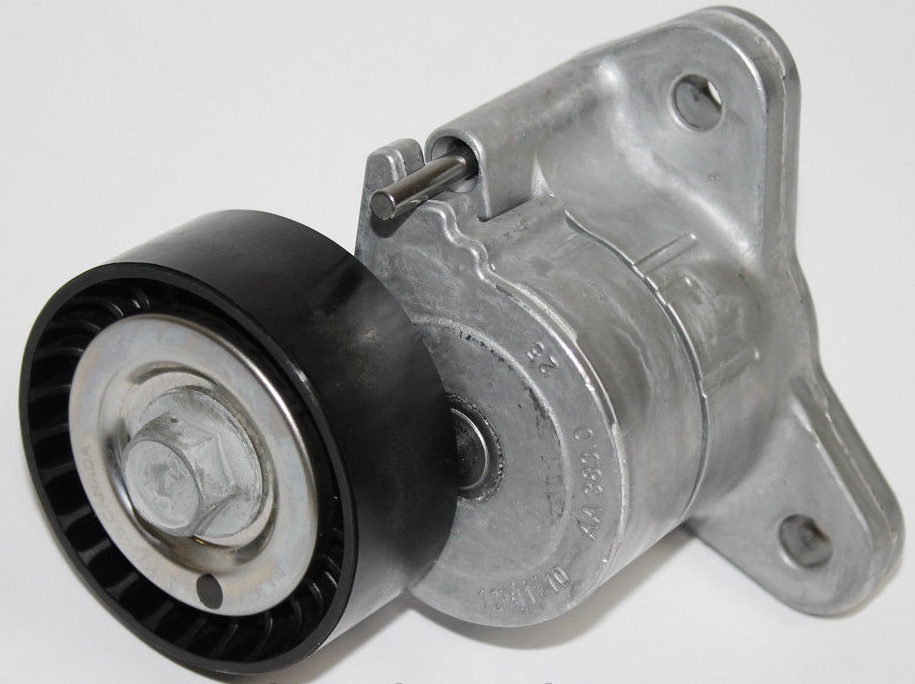

Фиксация штифтом натяжного устройства ремня привода вспомогательных агрегатов двигателя Peugeot 4007

6. Снимите ремень привода вспомогательных агрегатов с натяжного ролика и полностью извлеките ремень из моторного отсека.

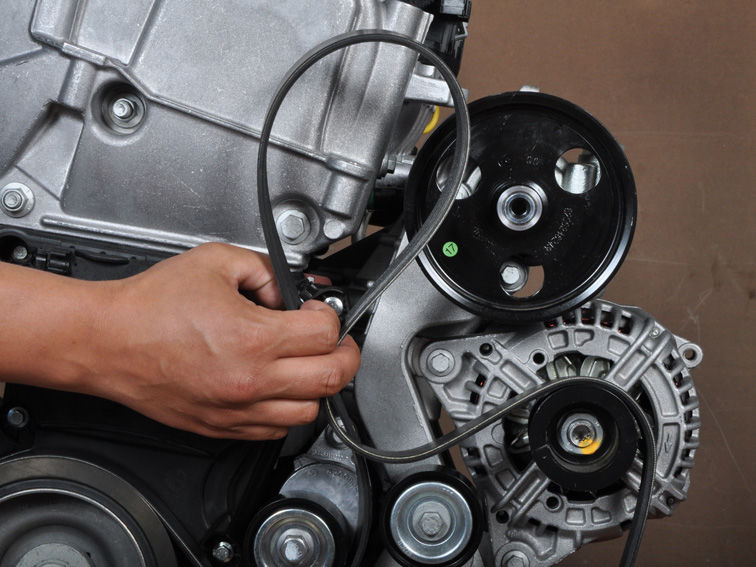

Снятие ремня привода вспомогательных агрегатов двигателя Peugeot 4007

7. Замена натяжного ролика приводного ремня производится в сборе с автоматическим натяжителем. Чтобы снять натяжной механизм, выверните два болта крепления и снимите его.

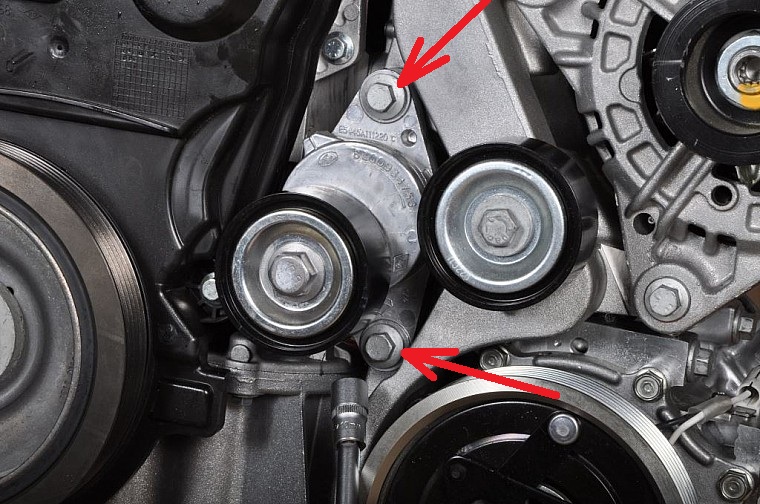

Размещение болтов крепления натяжного механизма ремня привода вспомогательных агрегатов двигателя Peugeot 4007

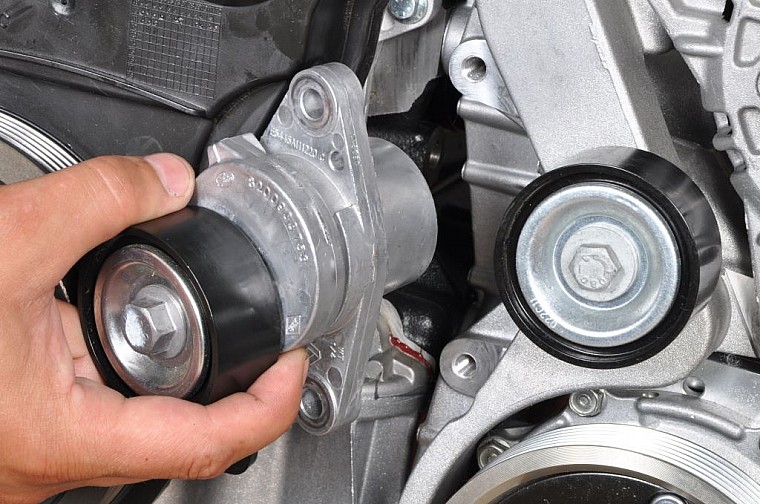

Снятие натяжного ролика ремня привода вспомогательных механизмов двигателя Peugeot 4007

8. Установите новый ремень привода вспомогательных агрегатов и все снятые детали в порядке, обратном снятию.

9. Проверните коленчатый вал на три полных оборота за колесо (включив 5-ю передачу), чтобы ремень привода вспомогательных агрегатов занял правильное положение на шкивах.
