Снятие и установка двигателя 4B12 Peugeot 4007 2007 - 2012

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Яма/Эстакада
Не обозначено
Автосервисы рядом

Инструменты:

  • Ключ трещоточный
  • Удлинитель (с карданчиком)
  • Головка на 10 мм
  • Головка на 12 мм
  • Головка на 14 мм
  • Головка на 18 мм
  • Гаечный ключ рожковый на 10 мм
  • Гаечный ключ накидной прямой на 12 мм
  • Гаечный ключ накидной прямой на 14 мм
  • Гаечный ключ накидной изогнутый на 16 мм
  • Шестигранный ключ на 6мм
  • Динамометрический ключ
  • Отвертка плоская средняя
  • Отвертка крестовая средняя
  • Домкрат винтовой
  • Подъемное устройство
  • Траверса MB991527
  • Балонный ключ
  • Шестигранный спецключ для фиксации натяжного механизма (или штифт)
  • Плоскогубцы
  • Маркер
  • Противооткатный упор (башмак)
  • Нож (или скребок)
  • Шприц для технических жидкостей
  • Воронка

Детали и расходники:

  • Кронштейн MB991956
  • Хомут шланга радиатора MR993229 (модели с 03.2009 г.в) - 2 шт.

Хомут MR993229 шланга радиатора системы охлаждения двигателя 4B12 Peugeot 4007

  • Уплотнительное кольцо пробки поддона двигателя 0313.41

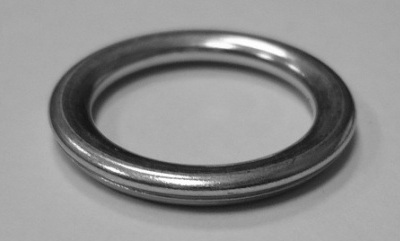

Уплотнительное кольцо 0313.41 пробки поддона двигателя 4B12 Peugeot 4007

  • Прокладка выпускного коллектора 0349.N1

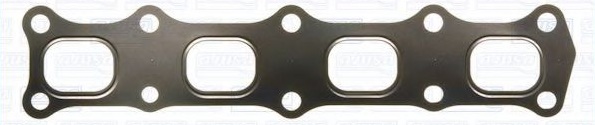

Прокладка 0349.N1 выпускного коллектора двигателя 4B12 Peugeot 4007

  • Уплотнительное кольцо приемной трубы и коллектора 1712.C6 (при необходимости)
  • Уплотнительная прокладка приемной трубы 1709.42 (при необходимости)
  • Гайка крепления выпускного коллектора 0341.N4 - 5 шт.

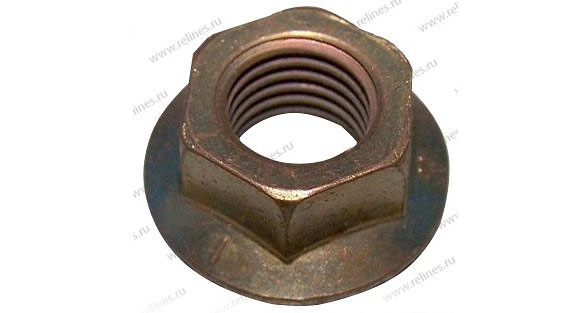

Гайка 0341.N4 крепления выпускного коллектора двигателя 4B12 Peugeot 4007

  • Шайба 0341.N3 - 5 шт.

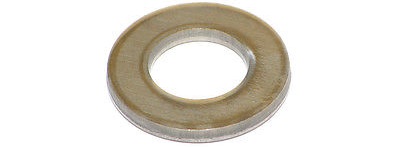

Шайба 0341.N3 выпускного коллектора двигателя 4B12 Peugeot 4007

  • Прокладка впускного коллектора 0348.V1 - 4 шт.

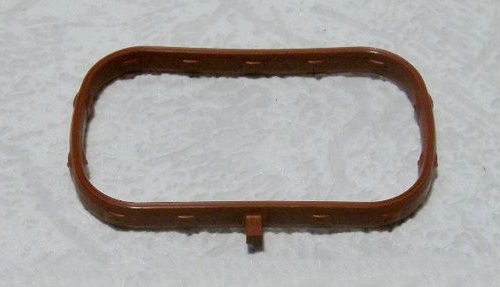

Прокладка 0348.V1 впускного коллектора двигателя 4B12 Peugeot 4007

  • Ремень привода вспомогательных агрегатов 5750.YT (при необходимости)
  • Натяжитель ремня привода вспомогательных агрегатов 5751.G5 (при необходимости)
  • Моторное масло
  • Трансмиссионное масло
  • Охлаждающая жидкость
  • Веревка или проволока
  • Емкость техническая - 4 шт.
  • Шланг
  • Аэрозольная смазка типа WD-40
  • Очиститель (или растворитель)
  • Деревянный брусок
  • Ветошь

Примечания:

В этой статье показано, как правильно снять двигатель 4B12 в случае необходимости его замены или капитального ремонта.
При снятии и установке силового агрегата применяйте только полностью исправные грузоподъемные механизмы, рассчитанные на соответствующую нагрузку, и особенно тщательно контролируйте правильность и надежность присоединения тросов, траверс и т.п. к транспортным проушинам двигателя.

Снятие двигателя

1. Снизьте давление в системе питания двигателя.

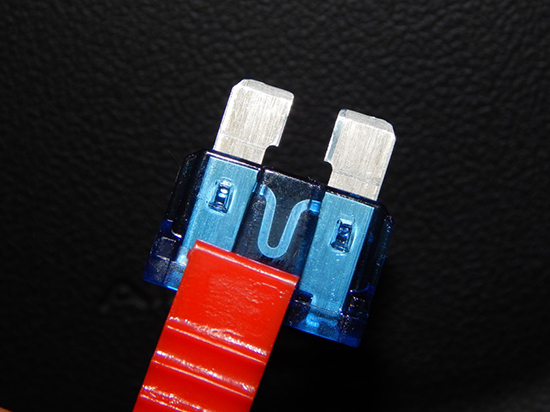

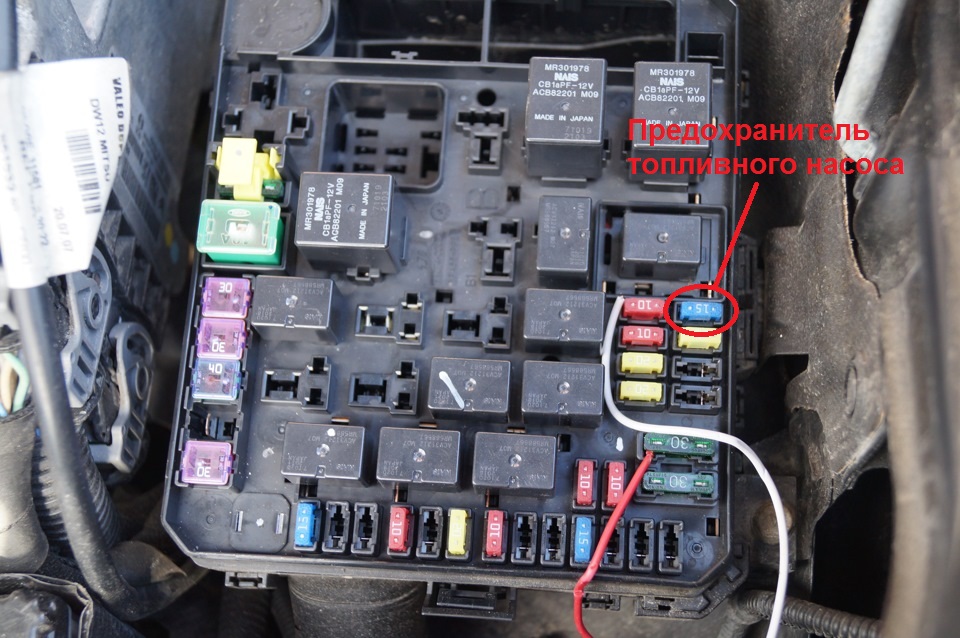

Размещение в монтажном блоке предохранителя топливного насоса двигателя 4B12 Peugeot 4007

Снятый предохранитель топливного насоса двигателя 4B12 Peugeot 4007

2. Снимите капот, отвернув гайки крепления кронштейнов к капоту.

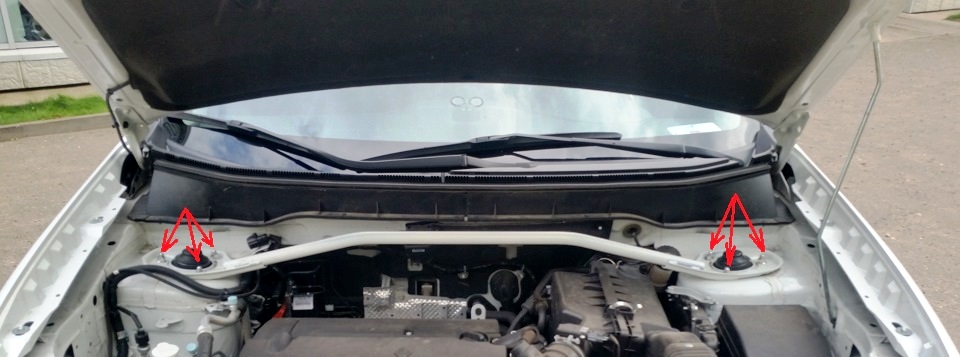

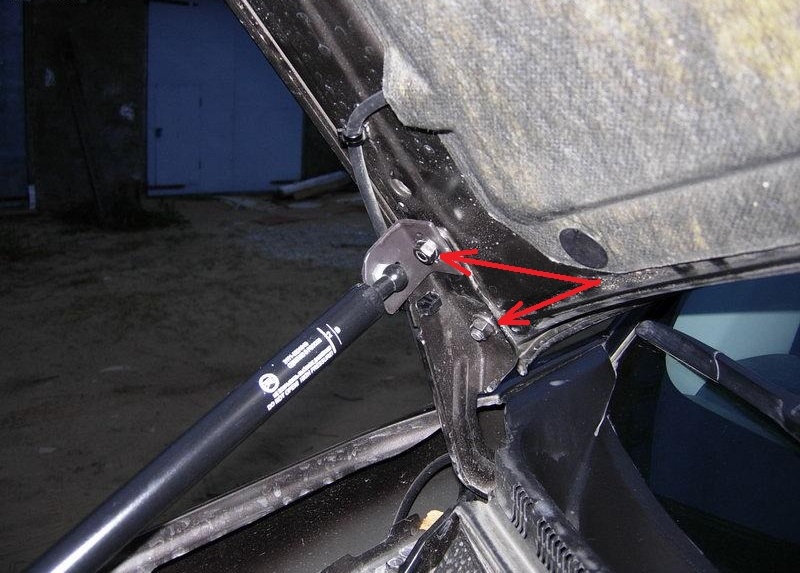

Размещение гаек крепления кронштейна к капоту Peugeot 4007

3. Снимите брызговики двигателя (нижний, передний, задний и правый боковой), как описано здесь.

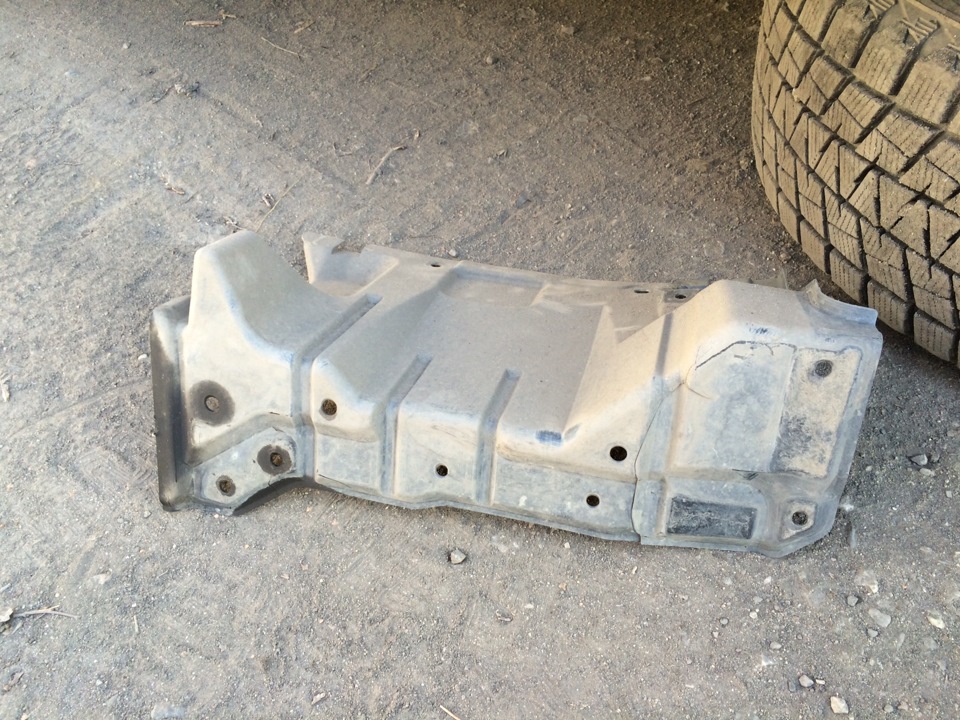

Снятый правый боковой брызговик двигателя 4B12 Peugeot 4007

4. Отвернув сливную пробку в поддоне картера, слейте моторное масло из двигателя.

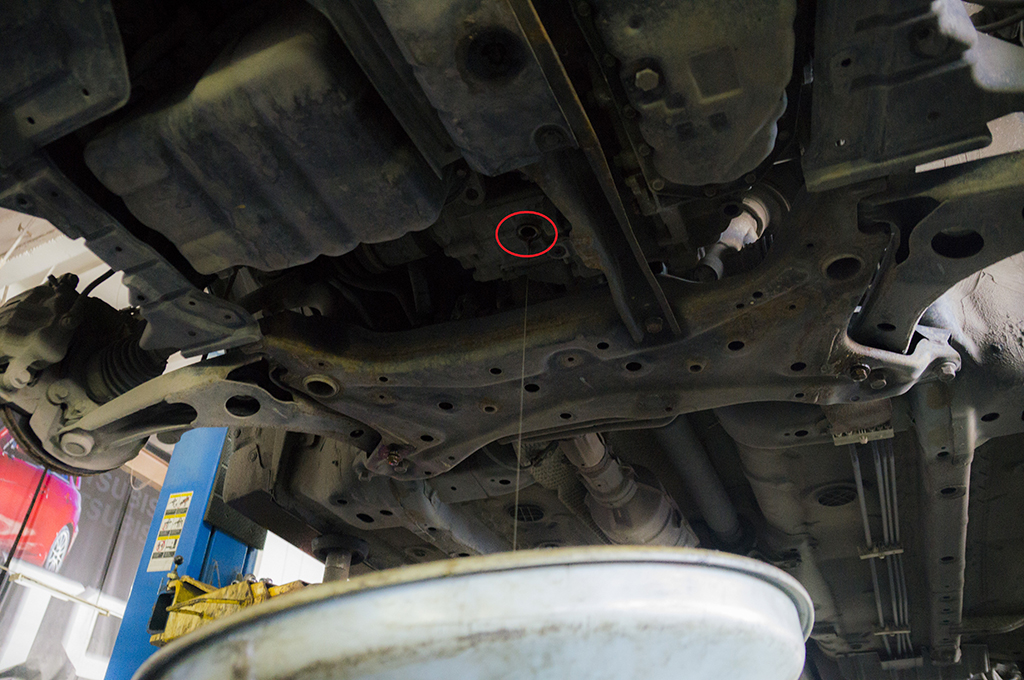

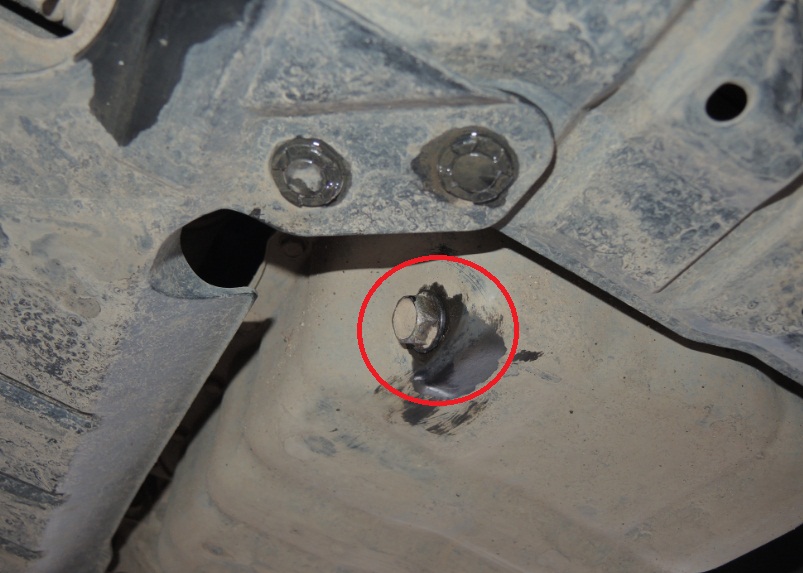

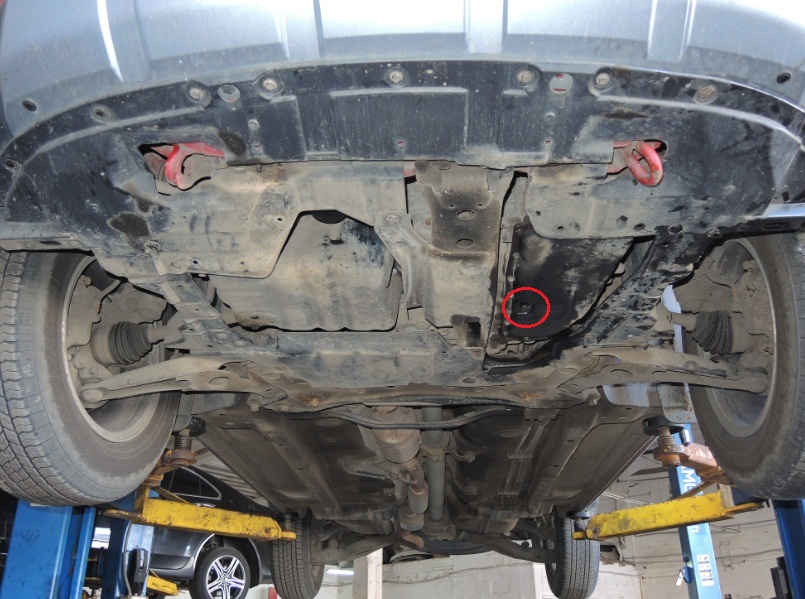

Размещение сливной пробки в поддоне картера двигателя 4B12 Peugeot 4007

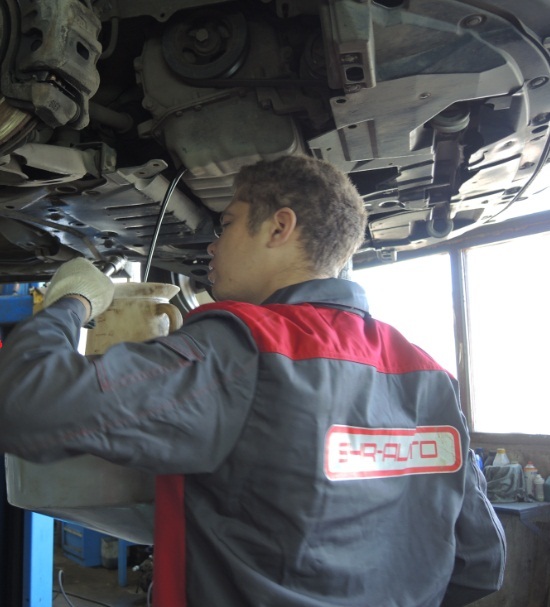

Сливание моторного масла из двигателя 4B12 Peugeot 4007

5. Слейте охлаждающую жидкость, отвернув сливную пробку на радиаторе.

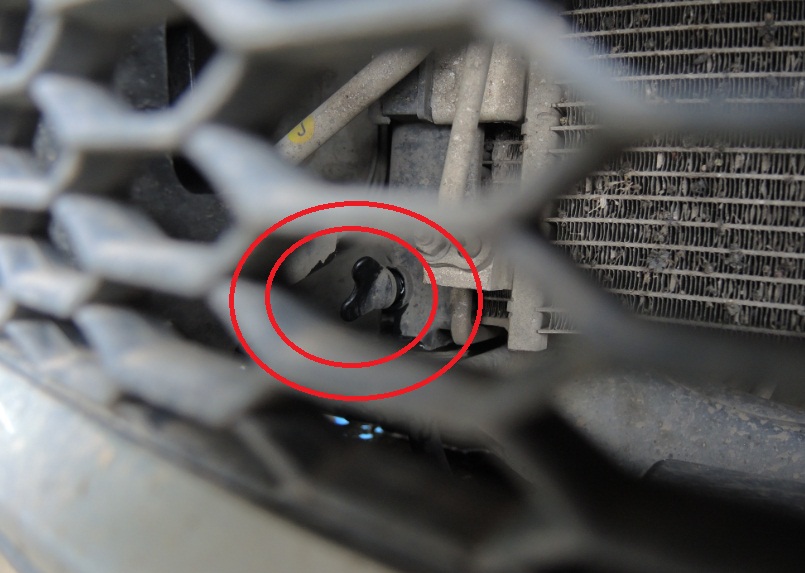

Размещение сливной пробки на радиаторе системы охлаждения двигателя 4B12 Peugeot 4007

Примечание:

Для того, чтобы антифриз сливался контролируемо в подготовленную ёмкость отверните сливную пробку и вставьте в сливное отверстие шланг, который, соответственно, погрузите в сливную ёмкость.

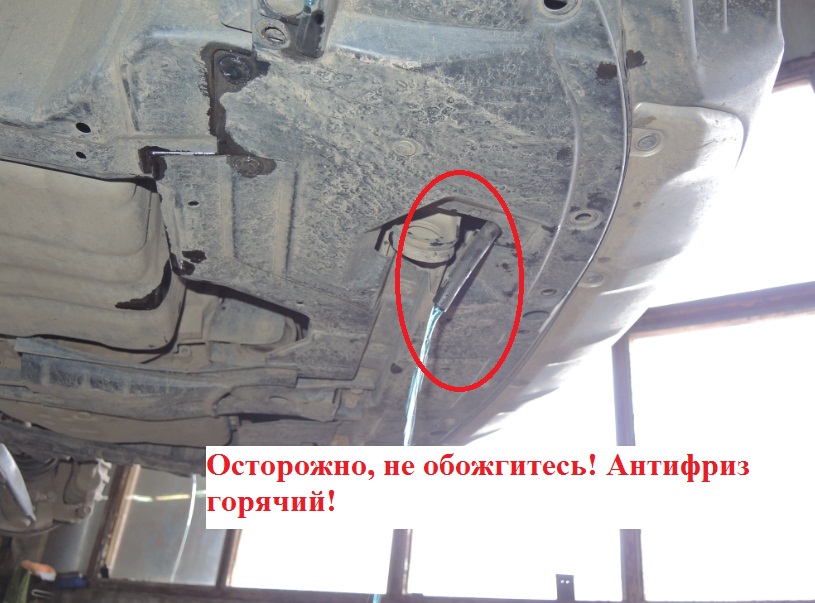

Сливание с помощью шланга охлаждающей жидкости из двигателя 4B12 Peugeot 4007

6. Слейте масло (МКПП, см. первое фото ниже) или рабочую жидкость (вариатор) из коробки передач (см. второе фото ниже), а также масло из раздаточной коробки (модели 4WD, третье фото ниже).

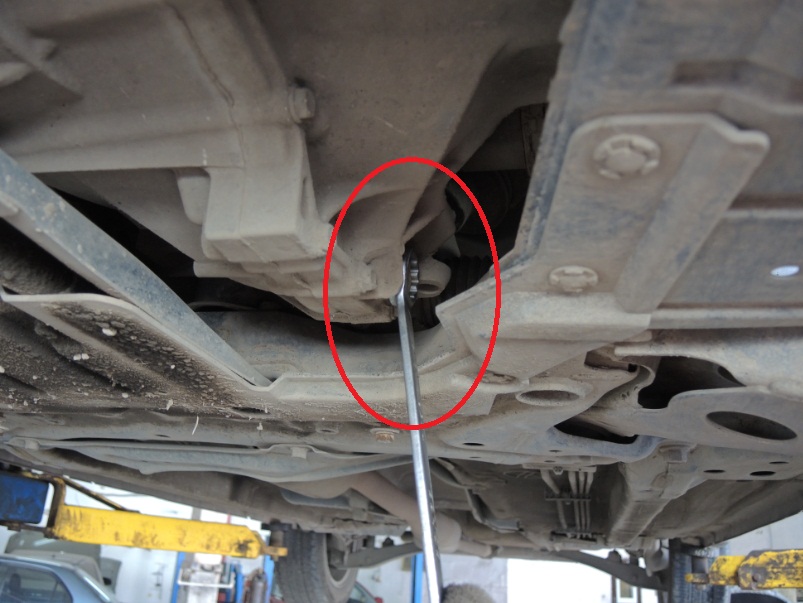

Отворачивание сливной пробки механической коробки передач двигателя 4B12 Peugeot 4007

Размещение сливной пробки вариатора Peugeot 4007

Сливание масла из раздаточной коробки передач Peugeot 4007

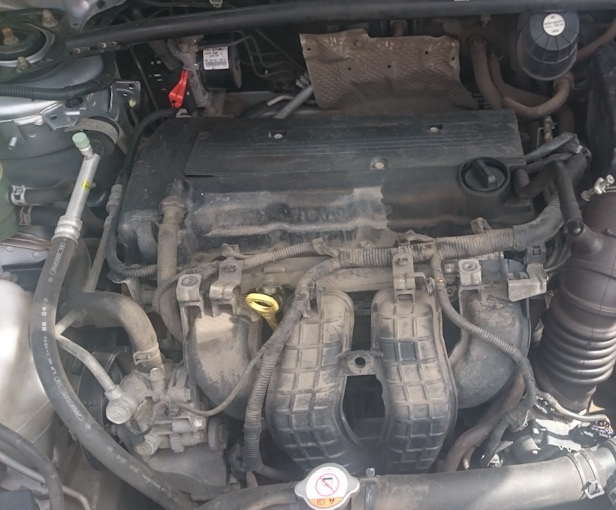

7. Снимите декоративный кожух двигателя, как описано здесь.

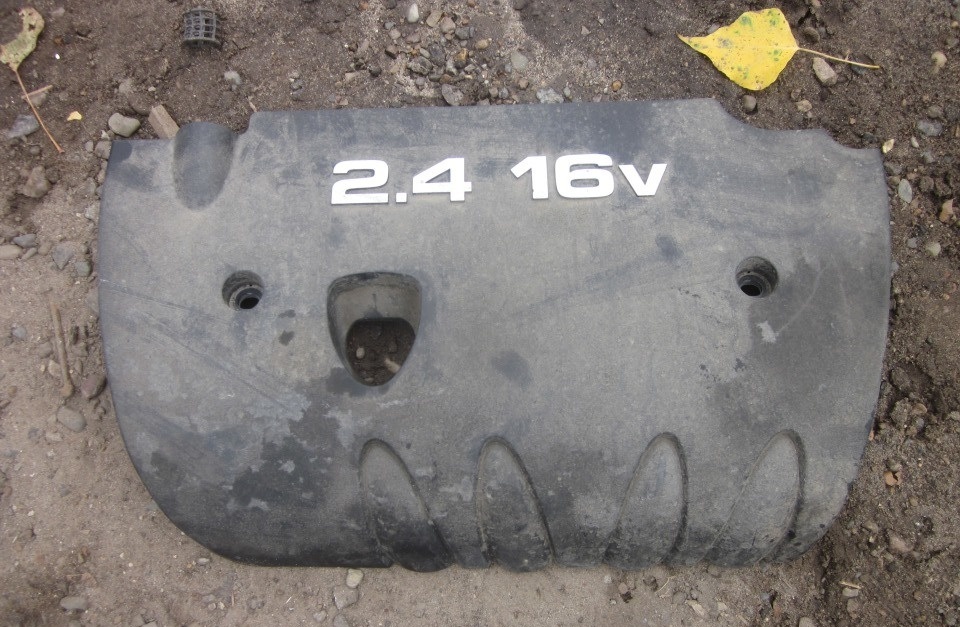

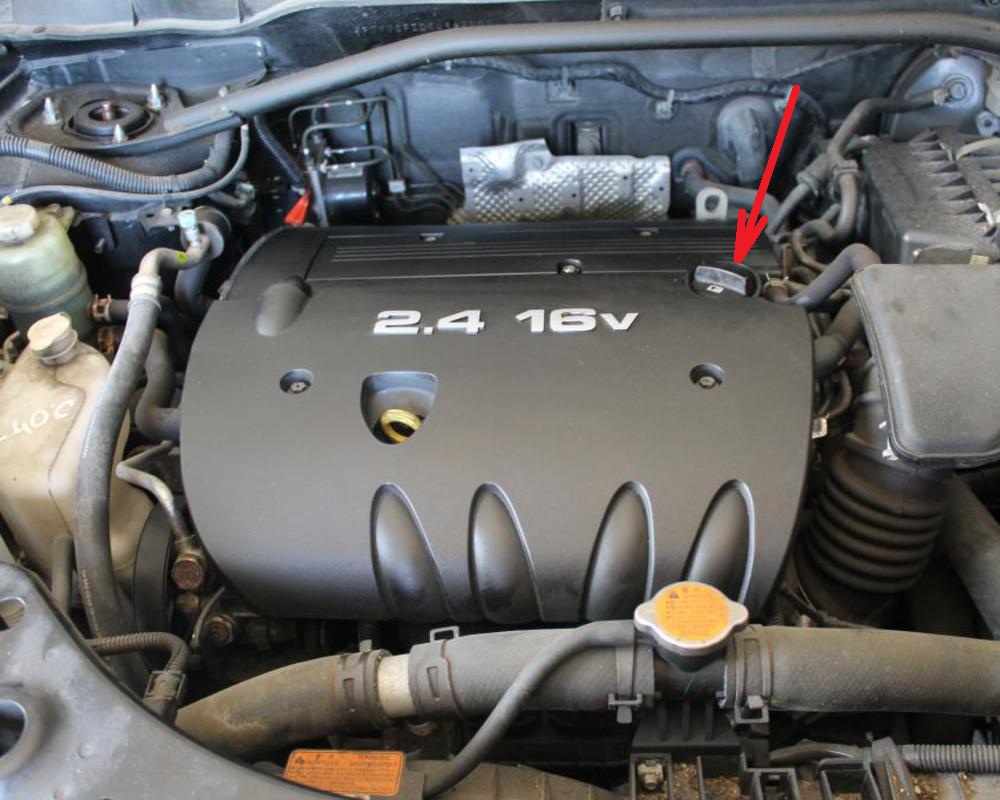

Снятый декоративный кожух двигателя 4B12 Peugeot 4007

8. Снимите воздушный фильтр в сборе.

Воздушный фильтр с воздухозаборником и резонатором двигателя 4B12 Peugeot 4007

9. Снимите аккумуляторную батарею и поддон аккумуляторной батареи.

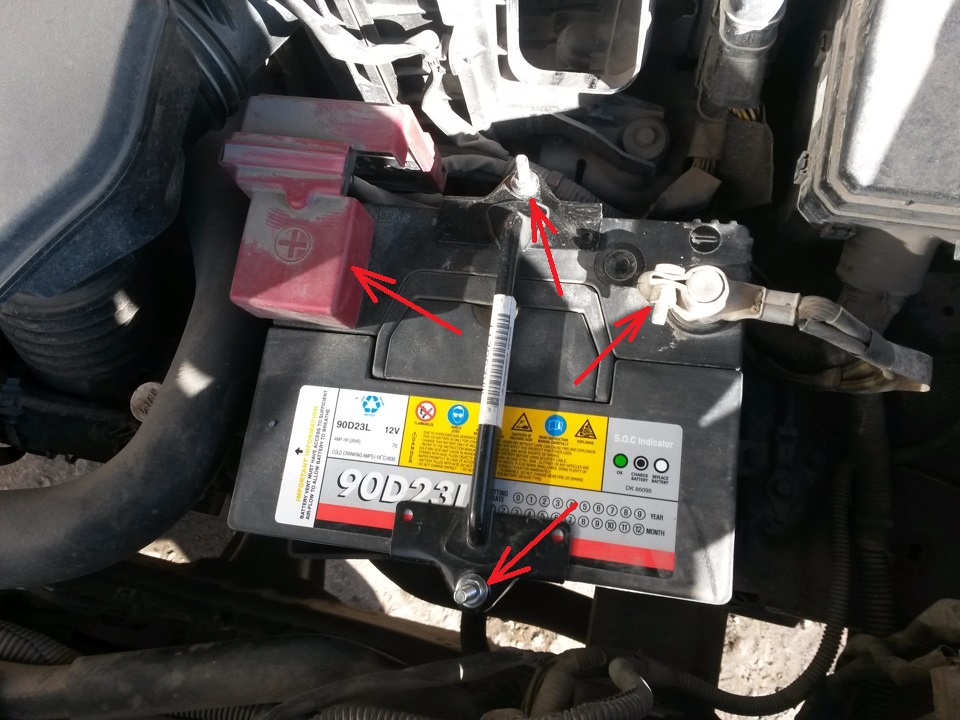

Размещение гаек крепления клемм и планки крепления аккумуляторной батареи Peugeot 4007

10. Снимите электронный блок управления двигателем / двигателем и вариатором.

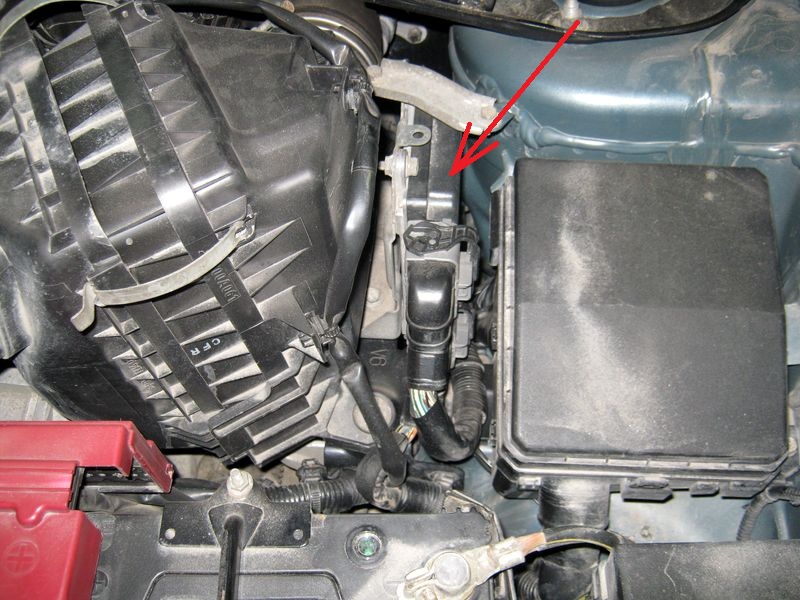

Размещение электронного блока управления двигателем 4B12 Peugeot 4007

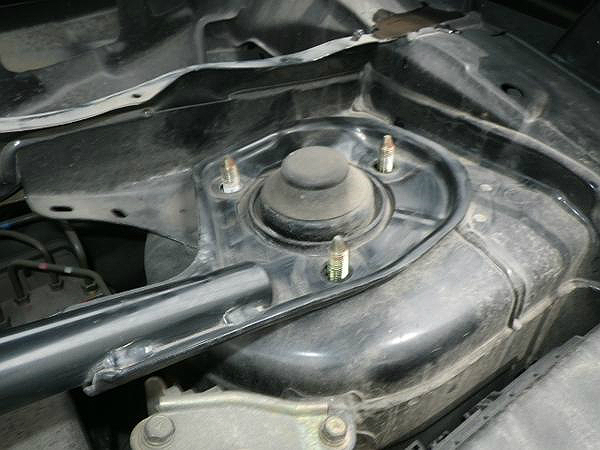

11. Снимите растяжку, отвернув шесть гаек накидным ключом.

Размещение гаек крепления растяжки Peugeot 4007

Отвернутые гайки крепления растяжки Peugeot 4007

12. Снимите выпускной коллектор, как описано здесь.

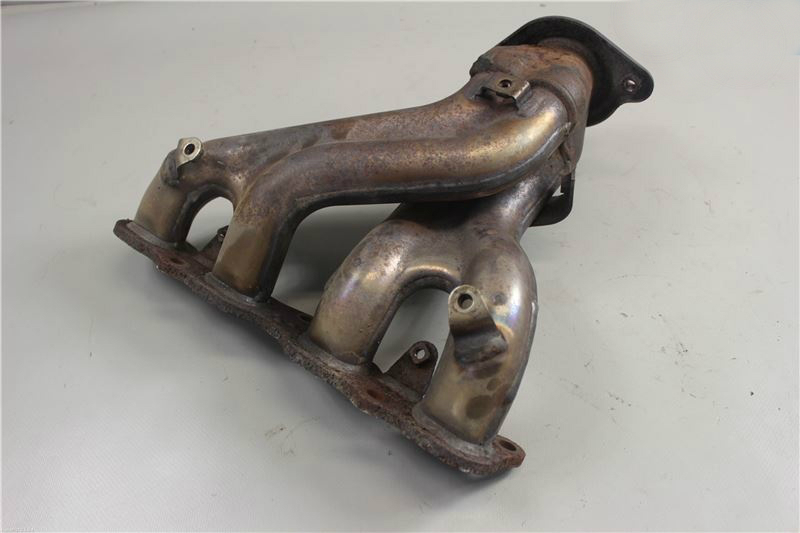

Снятый выпускной коллектор двигателя 4B12 Peugeot 4007

13. Отсоедините колодки проводов от катушек зажигания, как описано в этой статье.

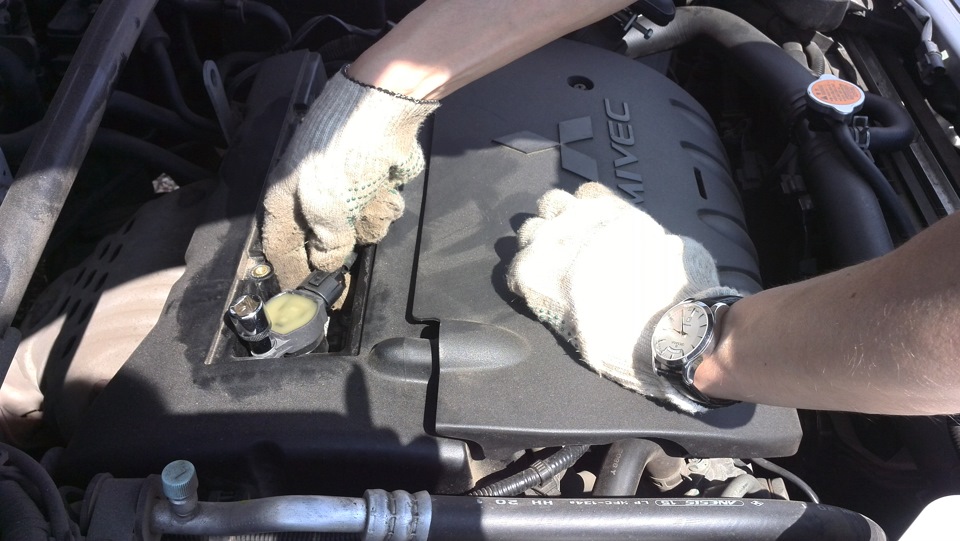

Отсоединение колодки проводов от катушки зажигания двигателя 4B12 Peugeot 4007

14. Отсоедините колодки проводов системы управления двигателем от датчиков и разъемов питания, чтобы отвести от двигателя соединения разъемов и фиксаторов жгута проводов системы управления двигателем (для наглядности показано на снятом двигателе).

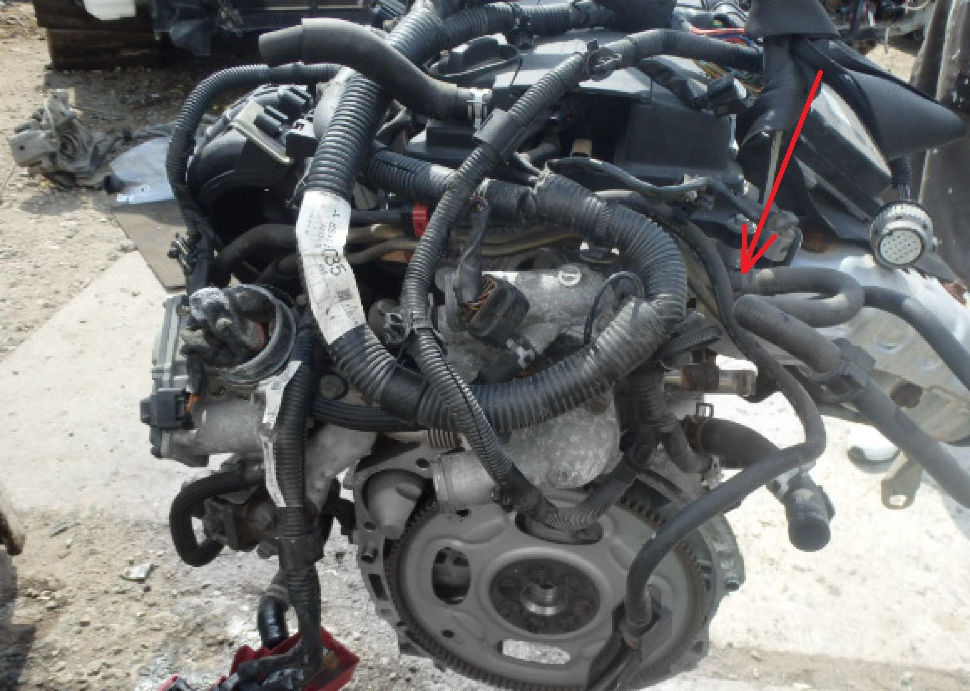

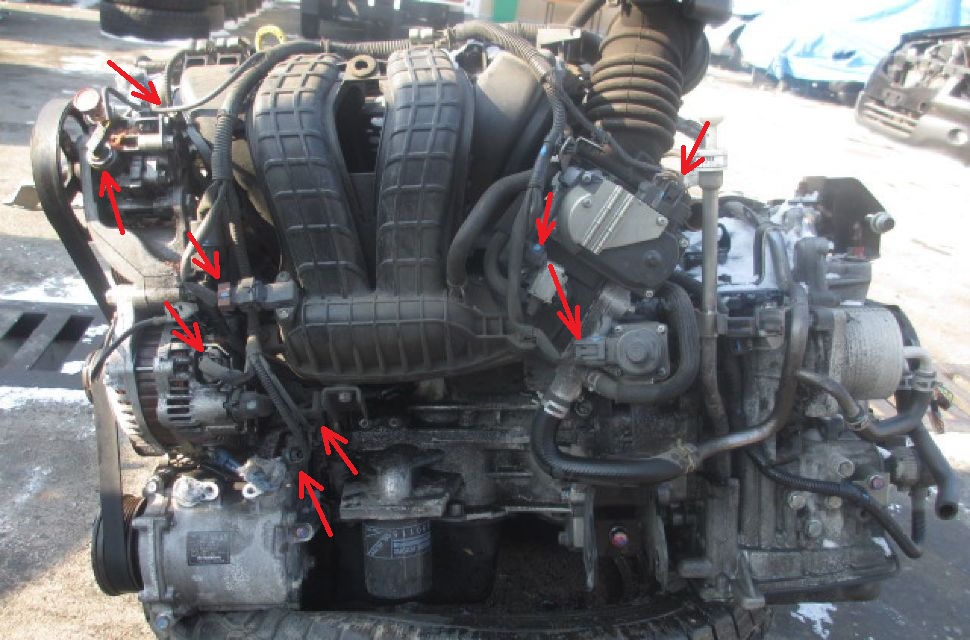

Размещение колодок проводов системы управления двигателем 4B12 Peugeot 4007

15. Отверните гайку крепления провода аккумуляторной батареи и снимите его.

Размещение гаек крепления провода аккумуляторной батареи Peugeot 4007

16. Отсоедините верхний и нижний шланги радиатора от патрубков корпуса термостата.

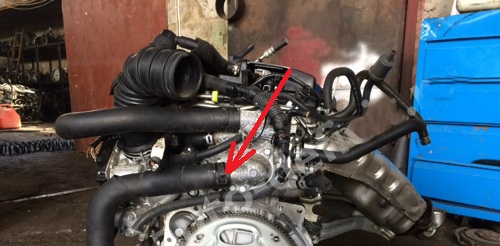

Размещение патрубков корпуса термостата для крепления верхнего и нижнего шлангов радиатора системы охлаждения двигателя 4B12 Peugeot 4007

16.1 (модели выпуска до 03.2009 г.) После нанесения установочных меток относительного положения шланга радиатора и хомута отсоедините шланг радиатора от патрубка на двигателе.

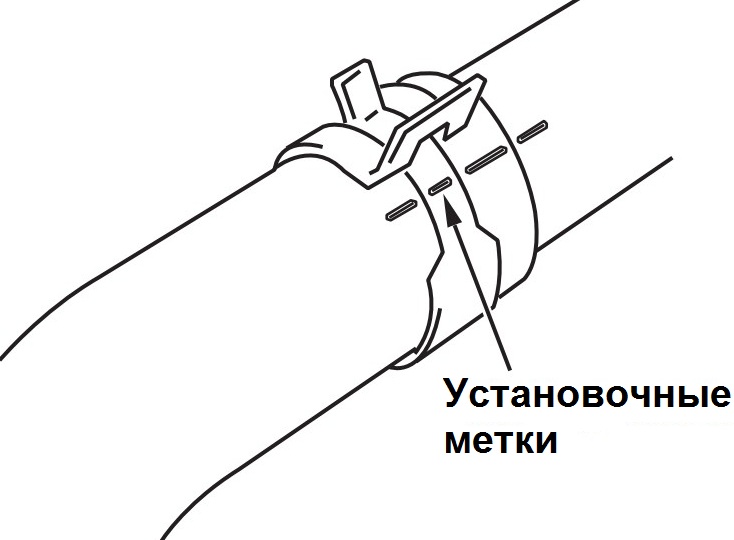

Нанесение установочных меток относительного положения шланга радиатора и хомута крепления к патрубку корпуса термостата двигателя 4B12 Peugeot 4007

Примечание:

После отсоединения шланга радиатора необходимо закрыть пробками отверстия в шланге и патрубке, чтобы не допустить попадания в них пыли или посторонних частиц.

16.2 (модели выпуска с 03.2009 г.) Отломайте зубцы хомутов шлангов и разожмите хомуты, затем отсоедините верхний и нижний шланги радиатора от корпуса термостата.

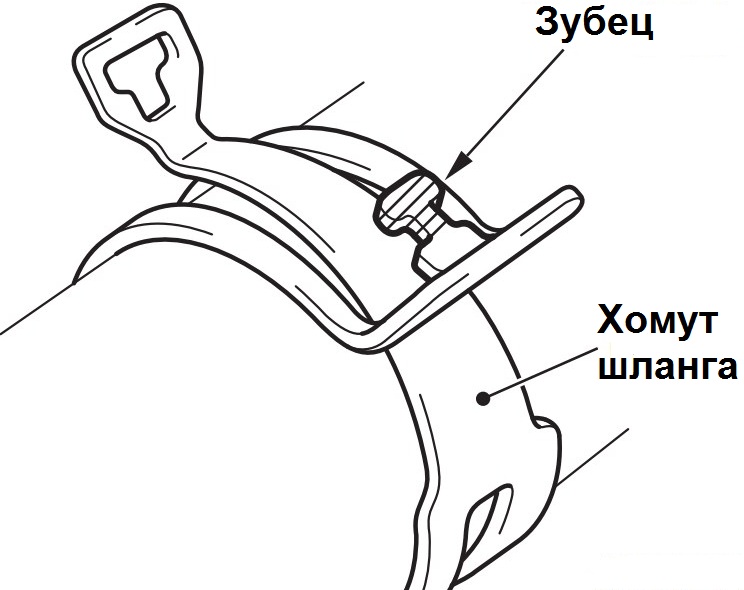

Размещение зубца хомута крепления шланга радиатора к патрубку корпуса термостата двигателя 4B12 Peugeot 4007

Примечание:

Если не отломать зубец хомута шланга, то не будет возможности разжать хомут.
После отсоединения шланга радиатора необходимо закрыть пробками отверстия в шланге и патрубке, чтобы не допустить попадания в них пыли или посторонних частиц.

17. Затем отсоедините от корпуса термостата шланги отопителя, сдвинув сперва хомуты их крепления (для наглядности показано на снятом двигателе).

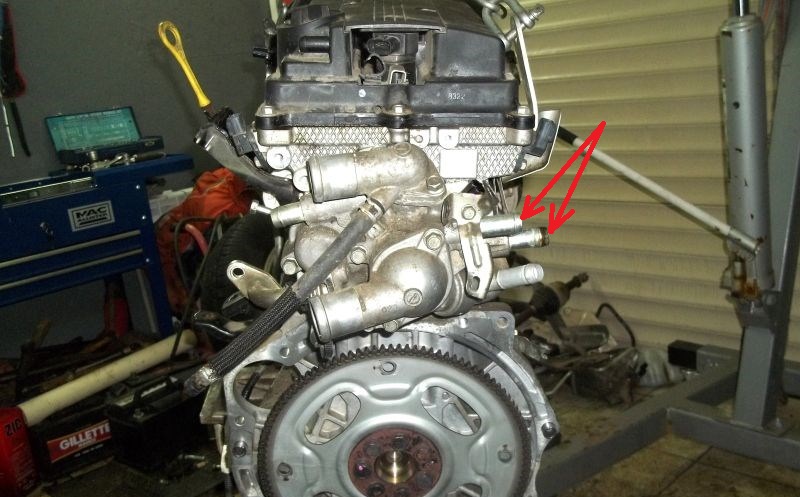

Размещение патрубков корпуса термостата для крепления шлангов отопителя салона Peugeot 4007

18. Разъедините вакуумный шланг системы улавливания паров топлива.

Размещение соединения вакуумного шланга системы улавливания паров топлива двигателя 4B12 Peugeot 4007

19. Разъедините вакуумный шланг усилителя тормозов, воспользовавшись плоскогубцами.

Размещение соединения вакуумного шланга усилителя тормозов Peugeot 4007

20. С помощью плоскогубцев отсоедините шланг системы охлаждения от клапана вентиляции картерных газов.

Размещение хомута крепления шланга к патрубку клапана вентиляции картерных газов двигателя 4B12 Peugeot 4007

21. Снимите ограничитель с топливного шланга высокого давления.

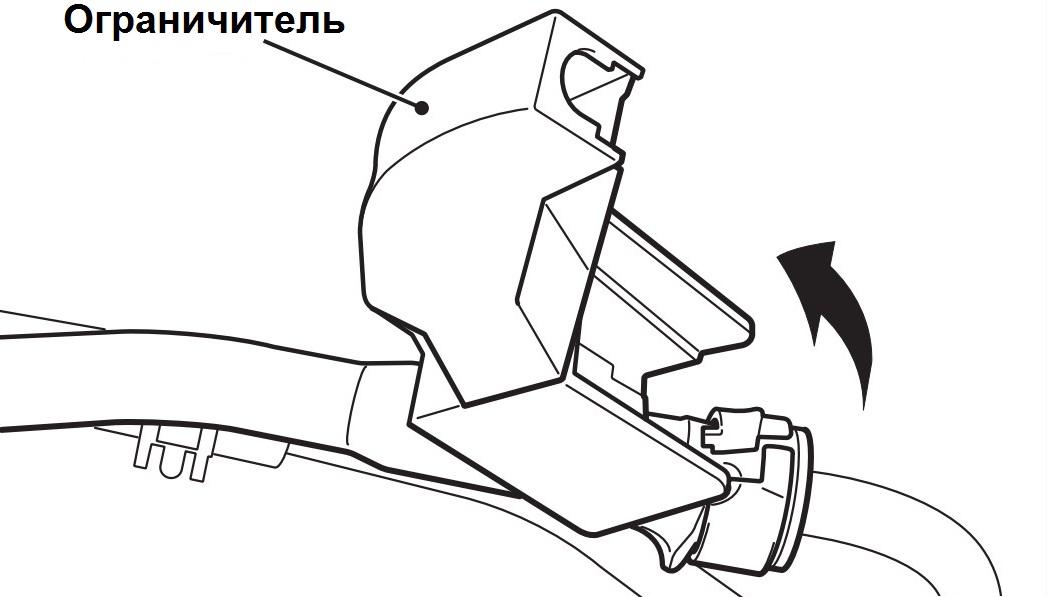

Снятие ограничителя с топливного шланга высокого давления двигателя 4B12 Peugeot 4007

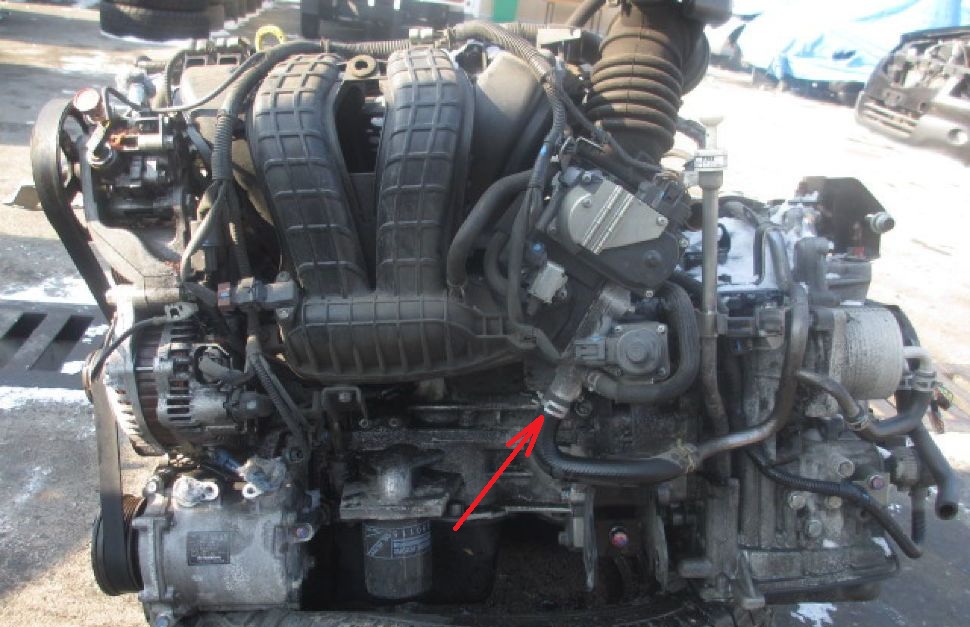

22. Освободите фиксатор и потяните топливный шланг в направлении, указанном стрелкой на рисунке.

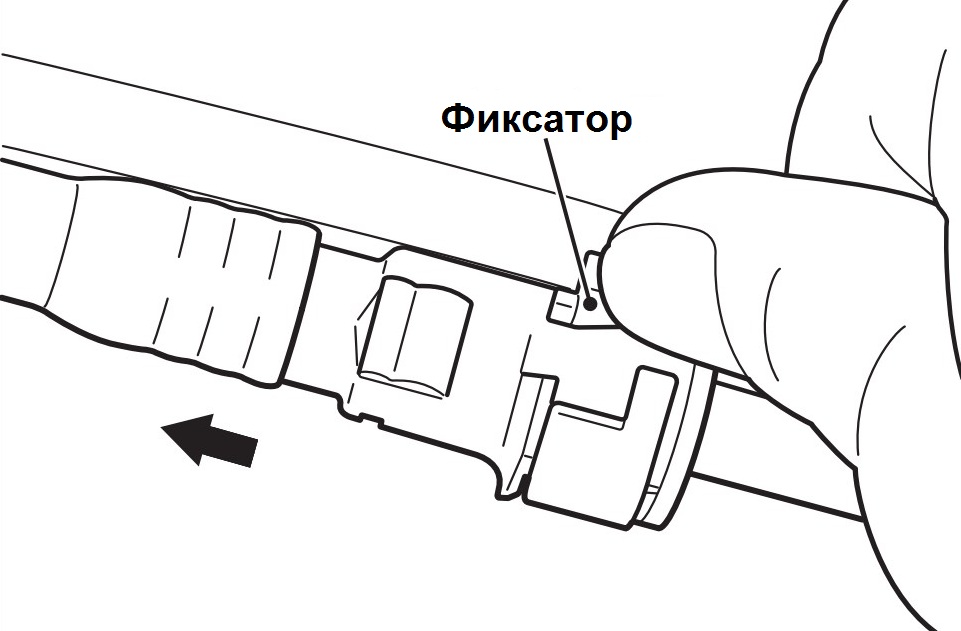

Разъединение топливного шланга высокого давления двигателя 4B12 Peugeot 4007

Отсоединенный топливный шланг высокого давления двигателя 4B12 Peugeot 4007

Примечание:

Если фиксатор шланга высокого давления был освобожден, то установите его на место после отсоединения шланга.

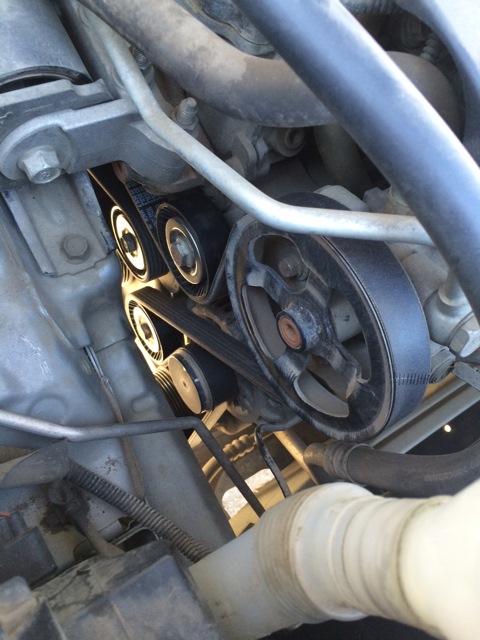

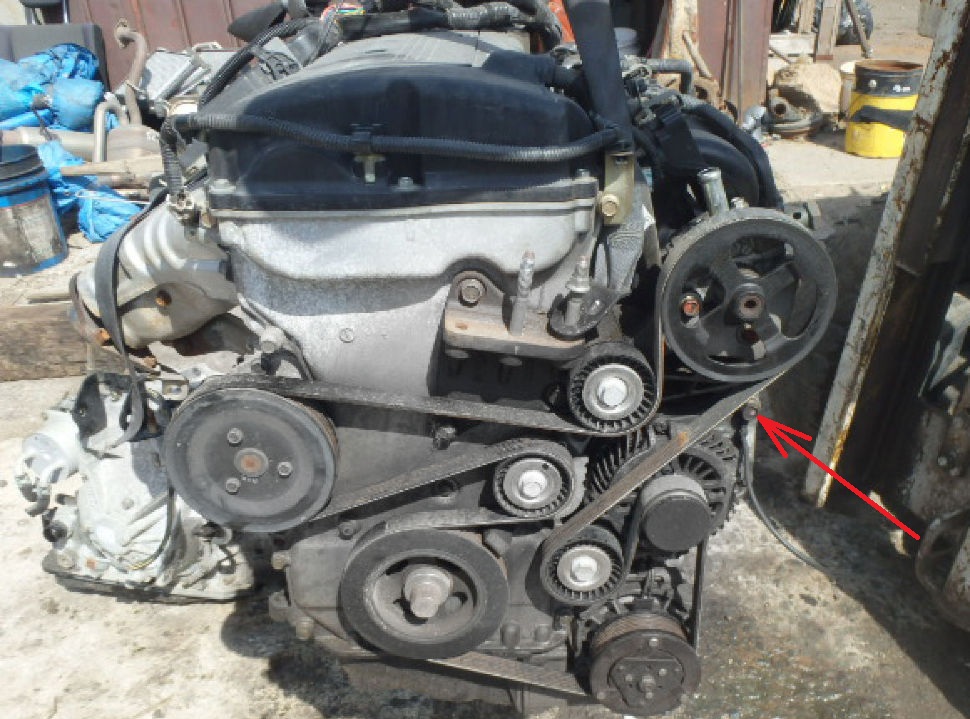

23. Снимите ремень привода вспомогательных агрегатов, как описано здесь.

Снятие ремня привода вспомогательных агрегатов двигателя 4B12 Peugeot 4007

24. Снимите насос гидроусилителя рулевого управления в сборе с кронштейна вместе с подсоединенными шлангами.

Размещение отверстий для болтов крепления гидроусилителя рулевого управления к кронштейну двигателя 4B12 Peugeot 4007

Примечание:

После снятия, с помощью проволоки или веревки подвесьте насос гидроусилителя рулевого управления в сборе вместе со шлангами на кузове в таком месте, где они не будут помехой при снятии и установке двигателя.

25. Ослабьте болты крепления компрессора кондиционера и электромагнитной муфты в сборе в последовательности, указанной на рисунке.

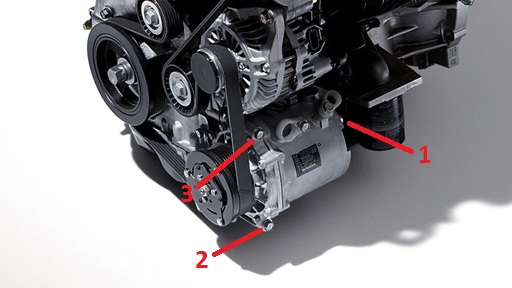

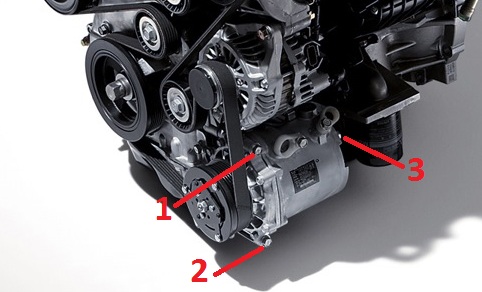

Последовательность ослабления болтов крепления компрессора кондиционера к кронштейну двигателя 4B12 Peugeot 4007

Отвернутый болт крепления компрессора кондиционера к двигателю 4B12 Peugeot 4007

26. Снимите компрессор кондиционера и электромагнитную муфту в сборе с его кронштейна вместе с подсоединенными шлангами.

Примечание:

После снятия, с помощью проволоки или веревки подвесьте компрессор кондиционера в сборе вместе со шлангами на кузове в таком месте, где они не будут помехой при снятии и установке двигателя.

27. Снимите впускной коллектор, как описано здесь.

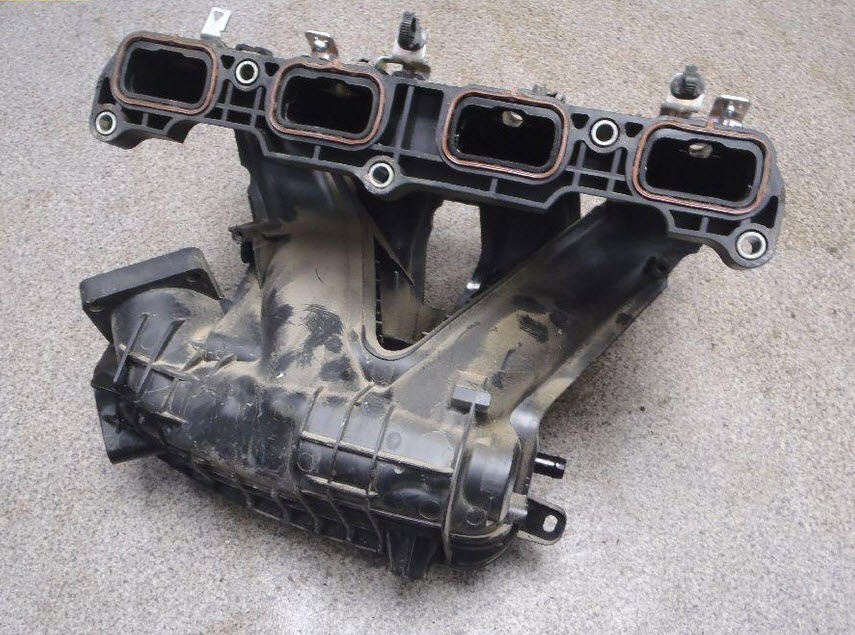

Снятый впускной коллектор двигателя 4B12 Peugeot 4007

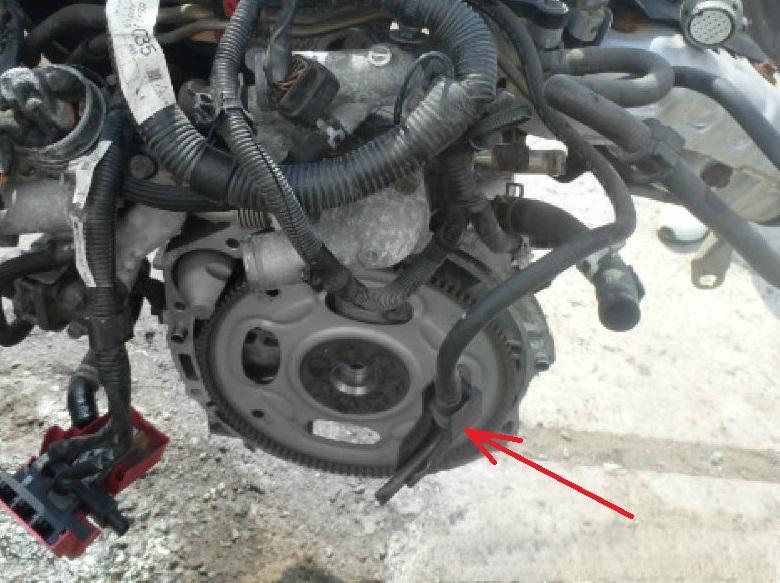

28. Снимите коробку передач / вариатор.

Снятый вариатор с двигателя 4B12 Peugeot 4007

29. Отверните болт крепления провода "массы" к генератору.

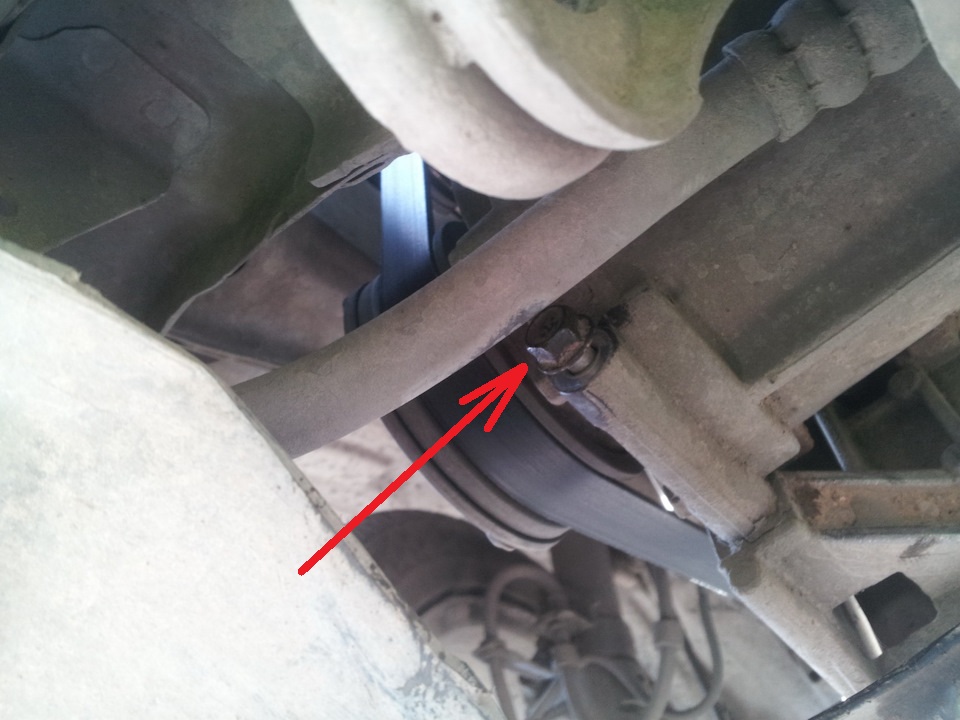

Размещение болта крепления провода массы к кронштейну генератора двигателя 4B12 Peugeot 4007

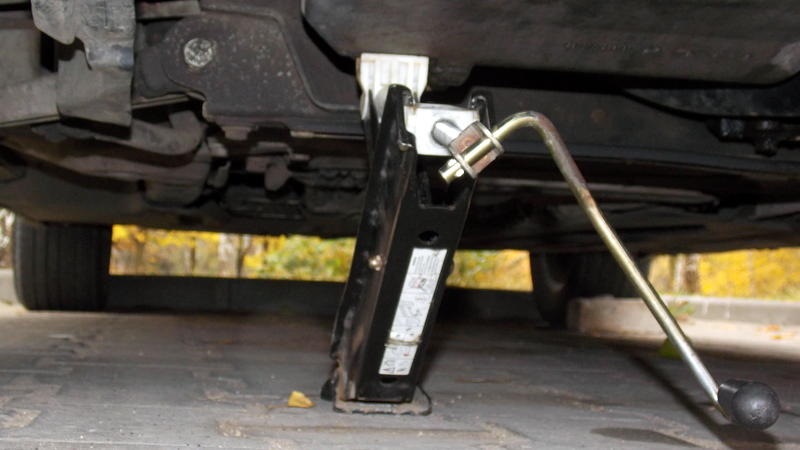

30. Подставьте под масляный поддон двигателя домкрат, вставив между опорной пятой домкрата и масляным поддоном двигателя деревянный брусок.

Установка домкрата под поддон двигателя 4B12 Peugeot 4007

Примечание:

Будьте осторожны, не деформируйте масляный поддон при поддержании силового агрегата с помощью подкатного домкрата.

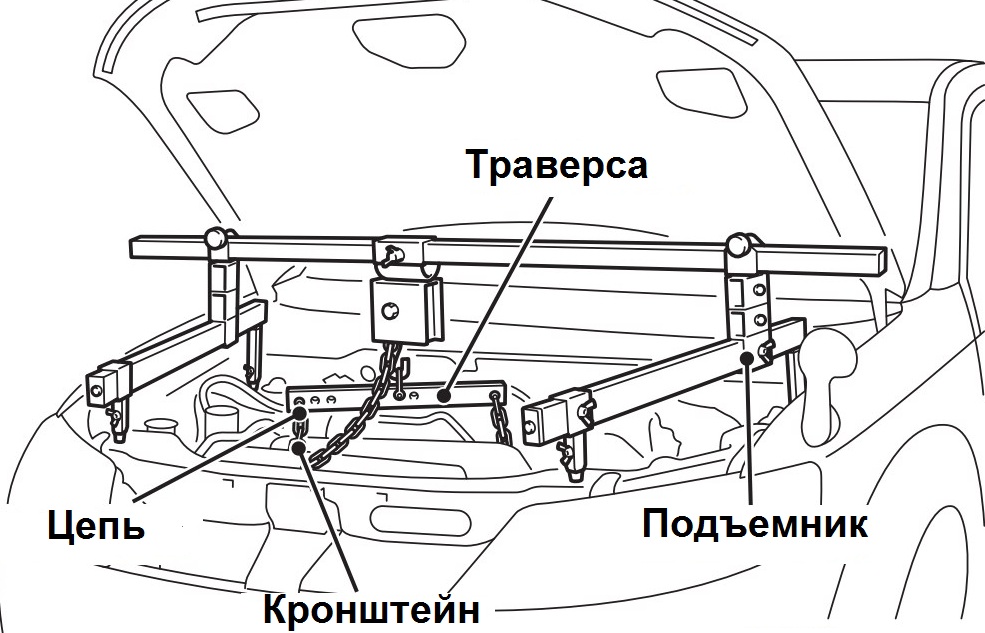

31. Снимите специальные приспособления (подъемник двигателя) использовавшиеся для подвешивания двигателя при снятии коробки передач.

Подъемник двигателя 4B12 Peugeot 4007

32. С помощью домкрата приподнимите немного двигатель для разгрузки правой опоры от веса двигателя.

33. Отверните гайку и болты крепления, снимите опору двигателя.

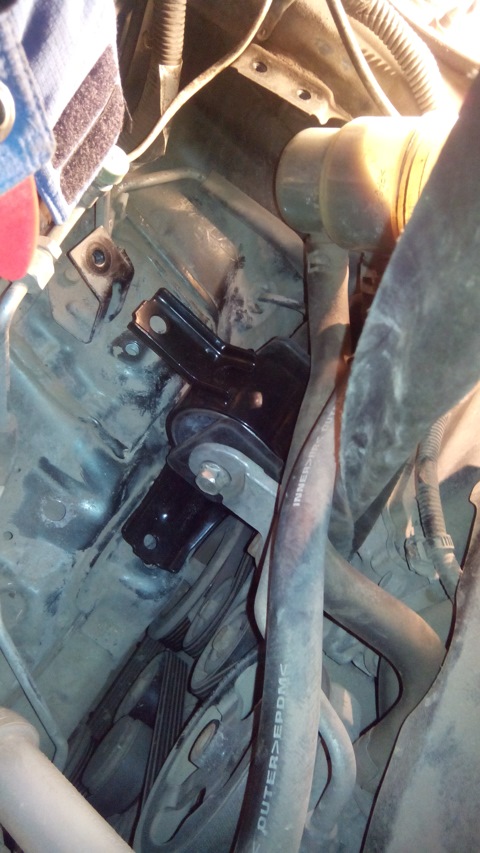

Снятие правой опоры двигателя 4B12 Peugeot 4007

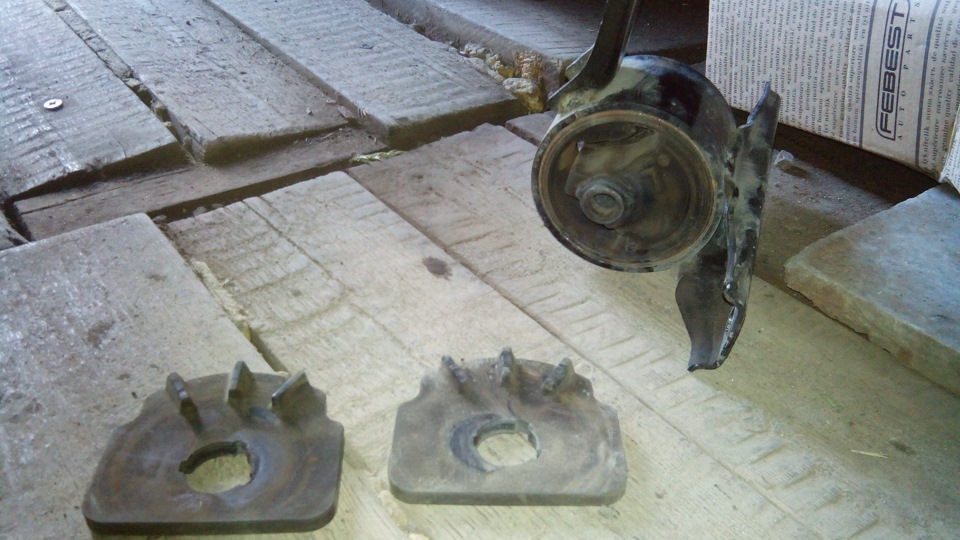

Снятая правая опора двигателя 4B12 Peugeot 4007

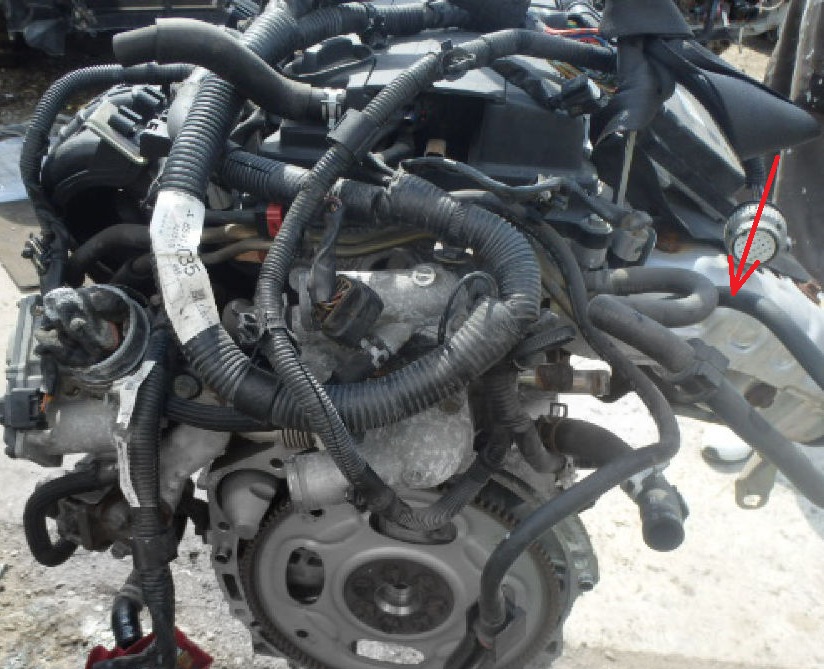

34. Перед тем, как поднять двигатель, проверьте, что от него отсоединены все тросы, провода (электрические разъемы), шланги и другие соединения.

35. Закрепите двигатель на траверсе и повесьте ее на таль или аналогичное устройство.

Закрепление на траверсе двигателя 4B12 Peugeot 4007

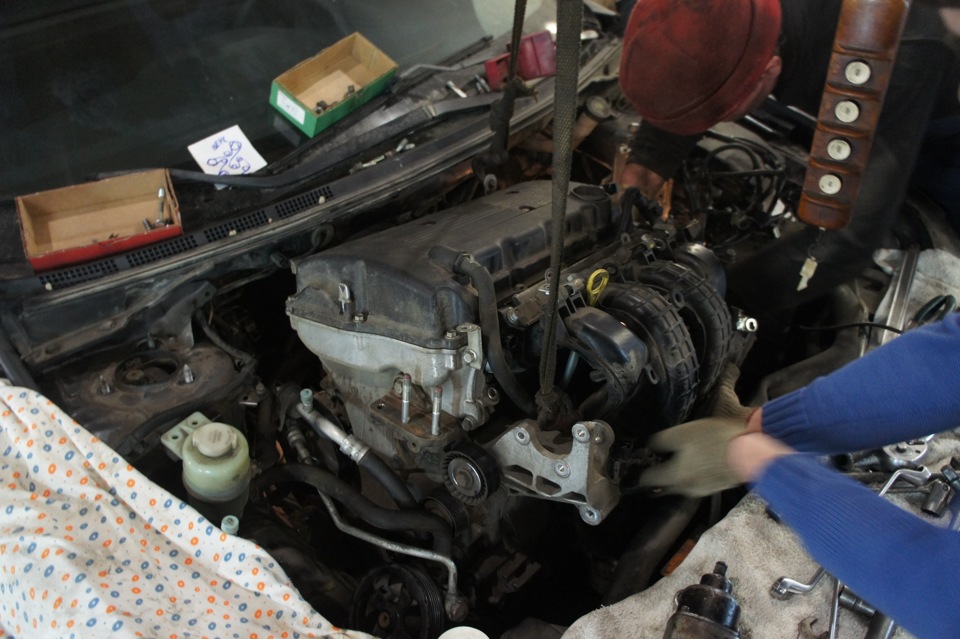

36. Теперь можно снять двигатель своими руками. Медленно поднимите двигатель в сборе вверх из моторного отсека так, чтобы он не перемещался в сторону.

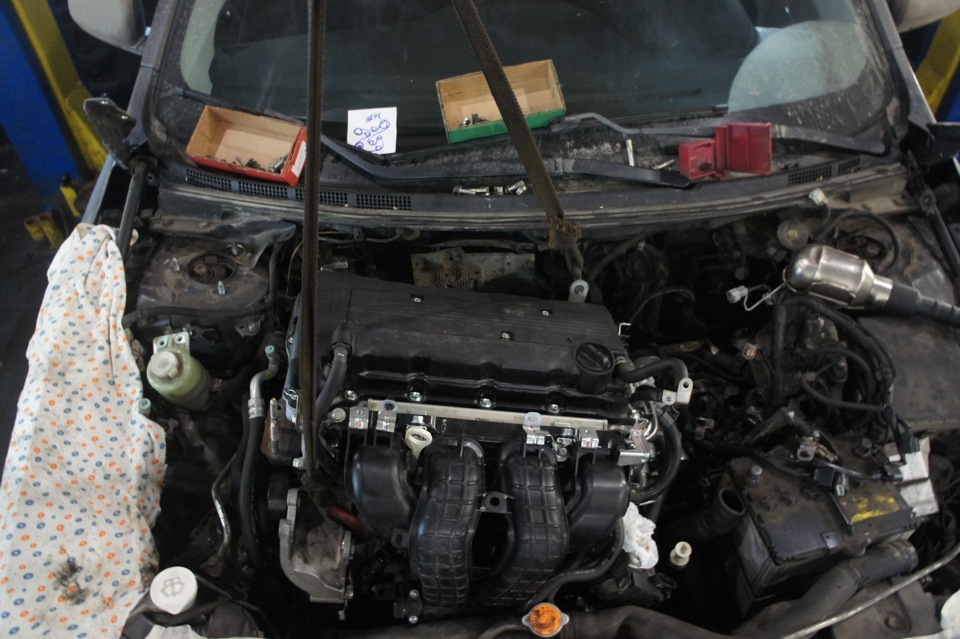

Поднимание из моторного отсека двигателя 4B12 Peugeot 4007

Установка двигателя

Примечание:

В случае замены двигателя в сборе выполните с помощью сканера сброс адаптаций системы управления двигателем.

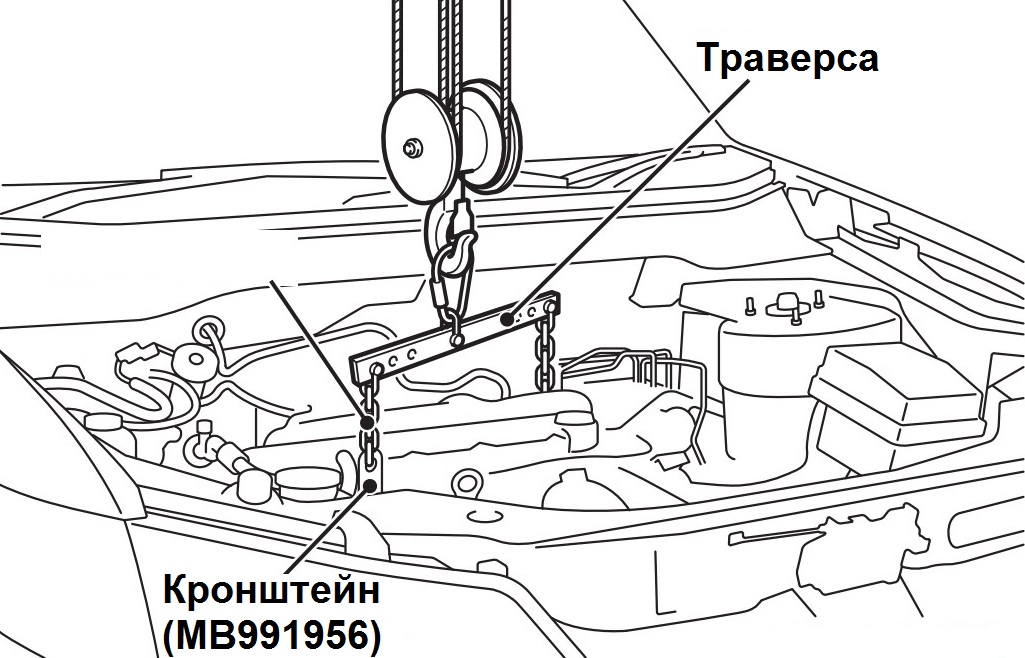

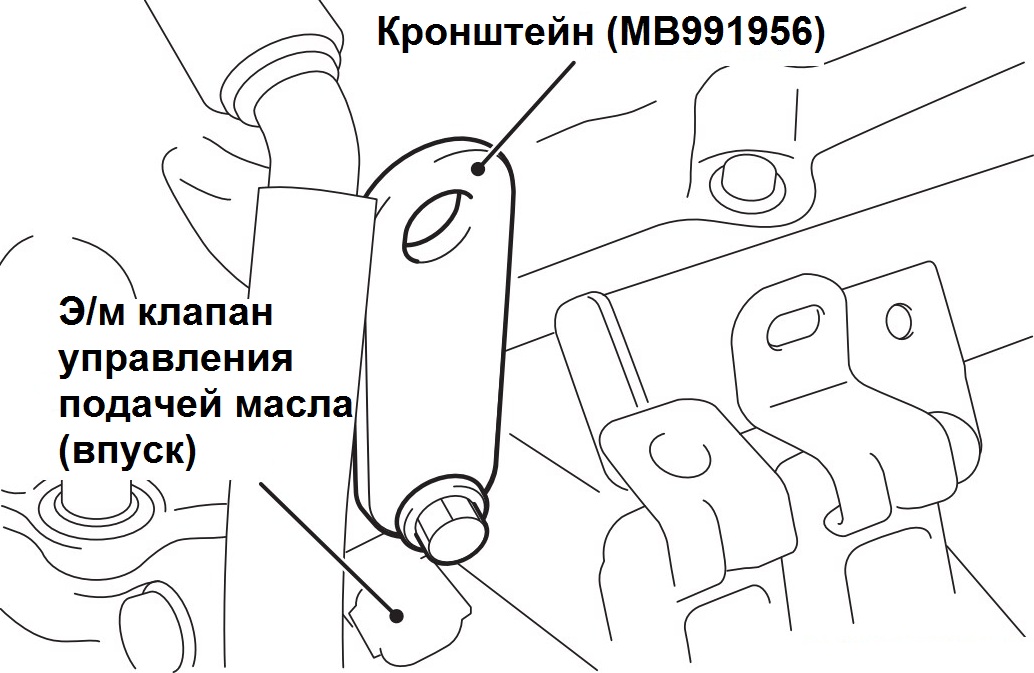

1. Установите специальный кронштейн (пластина, к.н. МВ991956) на головку блока цилиндров в месте, показанном на рисунке.

Установленный специальный кронштейн на головку блока цилиндров двигателя 4B12 Peugeot 4007

2. Закрепите траверсу на двигателе за установленный кронштейн и повесьте ее на таль или другой подъемный механизм (см. фото п.35 выше).

3. С помощью подъемного механизма медленно опустите двигатель Пежо 4007 в сборе в моторный отсек так, чтобы он не перемещался в сторону.

Опускание в моторный отсек двигателя 4B12 Peugeot 4007

Примечание:

Будьте осторожны, не повредите при установке двигателя шланги, жгут проводов и разъемы.
При установке двигателя тщательно проверяйте правильность подсоединения проводов, трубок, шлангов и разъемов проводов, отсутствие их зажатия, перекручивания, повреждения и т.д.

4. Подставьте под двигатель домкрат, вставив деревянный брусок между опорной пятой домкрата и масляным поддоном двигателя.

Примечание:

Будьте осторожны, не деформируйте масляный поддон при поддержании силового агрегата с помощью подкатного домкрата.

5. Поддерживая двигатель с помощью домкрата, отсоедините таль.

6. С помощью домкрата отрегулируйте положение двигателя и установите опору, затяните гайку и болты крепления номинальным моментом.

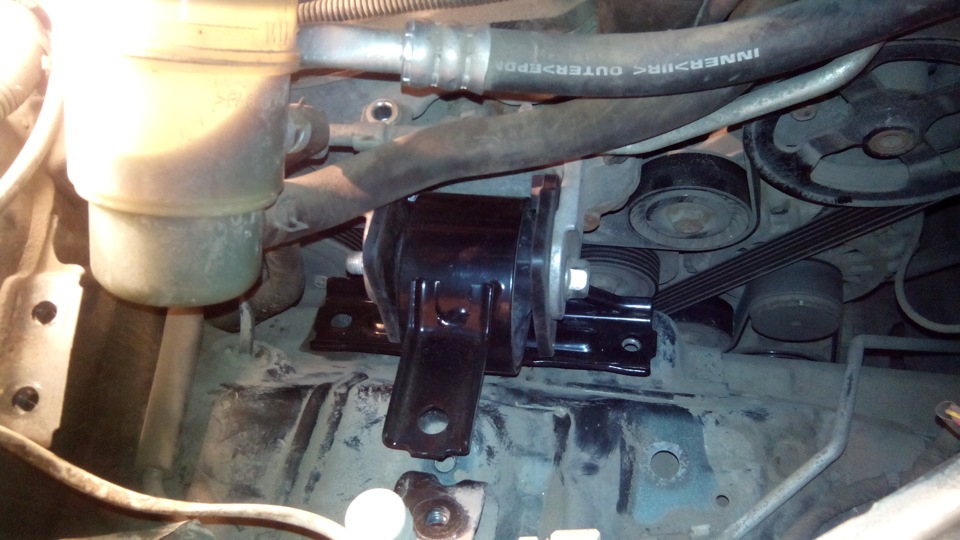

Установленная правая опора двигателя 4B12 Peugeot 4007

Примечание:

Момент затяжки гайки и болта крепления опоры к опорному кронштейну двигателя – 66 ± 7 Н·м.
Момент затяжки болта крепления опоры к кузову – 50 ± 5 Н·м.

7. Установите специальные приспособления для подвешивания двигателя, необходимые при установке коробки передач (см. фото п.31 выше).

8. Уберите из под масляного поддона домкрат, установленный для поддержания двигателя в сборе.

9. Установите провод "массы" в положение, как показано на рисунке.

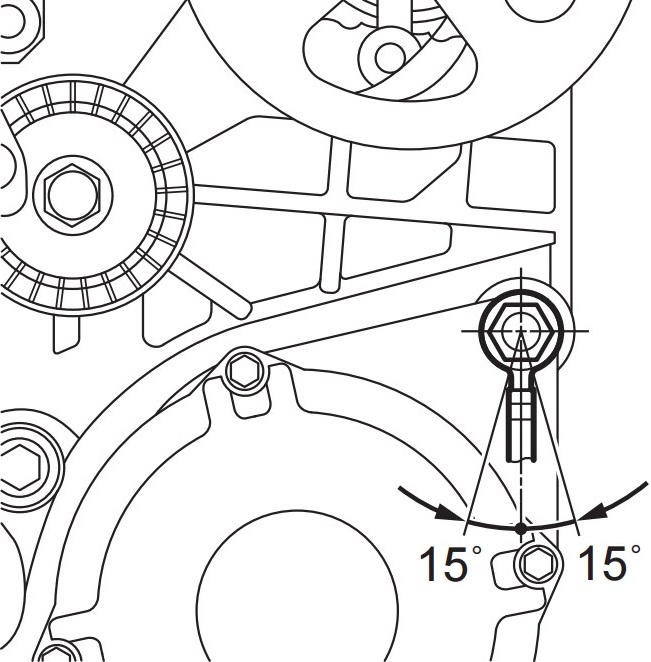

Правильность установки провода массы на кронштейн генератора двигателя 4B12 Peugeot 4007

10. Затяните болт крепления генератора номинальным моментом 44 ±10 Н·м.

11. Установите на место снятые коробку передач / вариатор и впускной коллектор.

Установленный на место впускной коллектор двигателя 4B12 Peugeot 4007

12. Установите компрессор кондиционера и электромагнитную муфту в сборе на двигатель, затяните болты крепления номинальным моментом 23 ± 6 Н·м в последовательности, указанной на рисунке.

Последовательность затяжки болтов крепления компрессора кондиционера к двигателю 4B12 Peugeot 4007

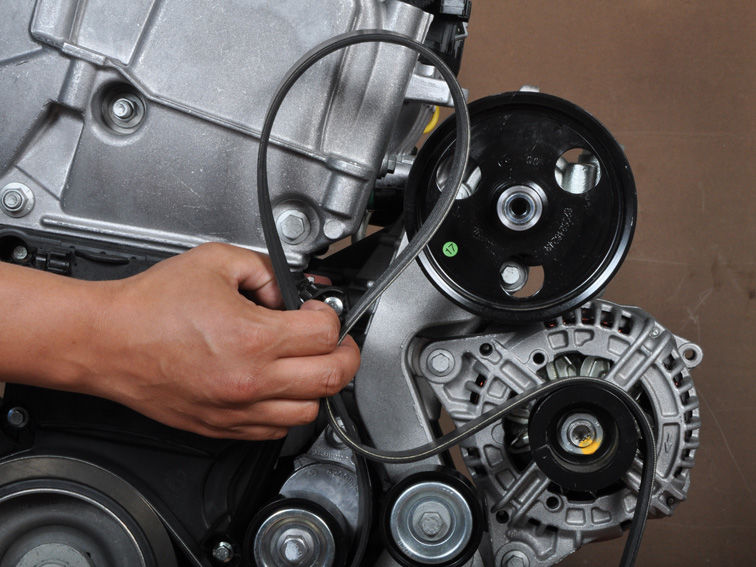

13. Установите насос гидроусилителя рулевого управления, а также ремень привода вспомогательных агрегатов.

Установленный ремень привода вспомогательных агрегатов двигателя 4B12 Peugeot 4007

14. Нанесите немного чистого моторного масла на топливную трубку и подсоедините топливный шланг высокого давления.

Примечание:

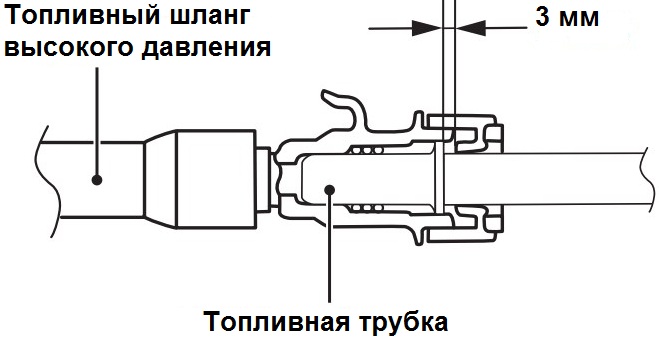

После подсоединения слегка потяните топливный шланг высокого давления в направлении отсоединения и убедитесь в надежности его установке. Проверьте, что люфт в соединении не превышает 3 мм.

Проверка люфта в соединении топливного шланга высокого давления двигателя 4B12 Peugeot 4007

15. Надежно установите ограничитель.

Установленный ограничитель на топливный шланг высокого давления двигателя 4B12 Peugeot 4007

16. Соедините вакуумные шланги, а такж подсоедините шланг системы охлаждения к клапану вентиляции картерных газов.

17. Подсоединение верхнего / нижнего шланга радиатора.

17.1.1 (модели выпуска до 03.2009 г.) При подсоединении шланга радиатора наденьте шланг на патрубок до упора в выступ патрубка, затем затяните хомут.

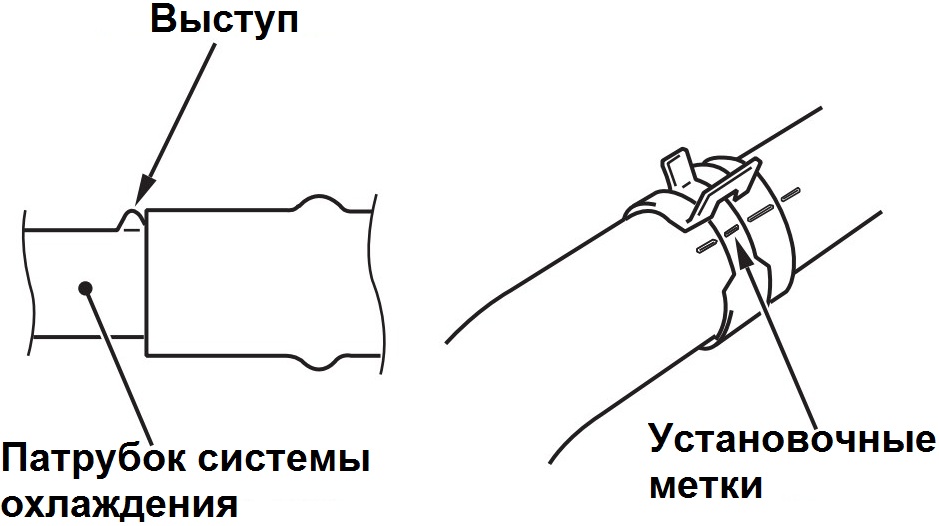

Правильность надевания шланга радиатора на патрубок корпуса термостата двигателя 4B12 Peugeot 4007

17.1.2 Хомут шланга следует всегда устанавливать в положение, в котором хомут был установлен ранее. Поэтому перед установкой хомута совместите установочные метки на хомуте шланга и шланге, затем подсоедините шланг.

17.2.1 (модели выпуска с 03.2009 г.) Установите новый хомут на шланг радиатора.

Примечание:

Во избежание появления ржавчины, не используйте снятый хомут шланга с отломанным зубцом.

17.2.2 При подсоединении шланга радиатора наденьте шланг на патрубок до упора в выступ патрубка.

Установка хомута для подсоединения шланга радиатора к корпусу термостата двигателя 4B12 Peugeot 4007

17.2.3 Освободите зубец хомута для сжатия шланга хомутом и его фиксации на патрубке.

Примечание:

Хомут шланга следует всегда устанавливать в положение, в котором хомут был установлен ранее.

18. Установите остальные снятые детали в последовательности, обратной снятию.

Двигатель 4B12 Peugeot 4007

19. Залейте масло в раздаточную коробку (модели 4WD), масло (МКПП) или рабочую жидкость (вариатор) в коробку передач, моторное масло (см. первое фото ниже) и охлаждающую жидкость (см. второе фото ниже).

Размещение маслозаливной горловины двигателя 4B12 Peugeot 4007

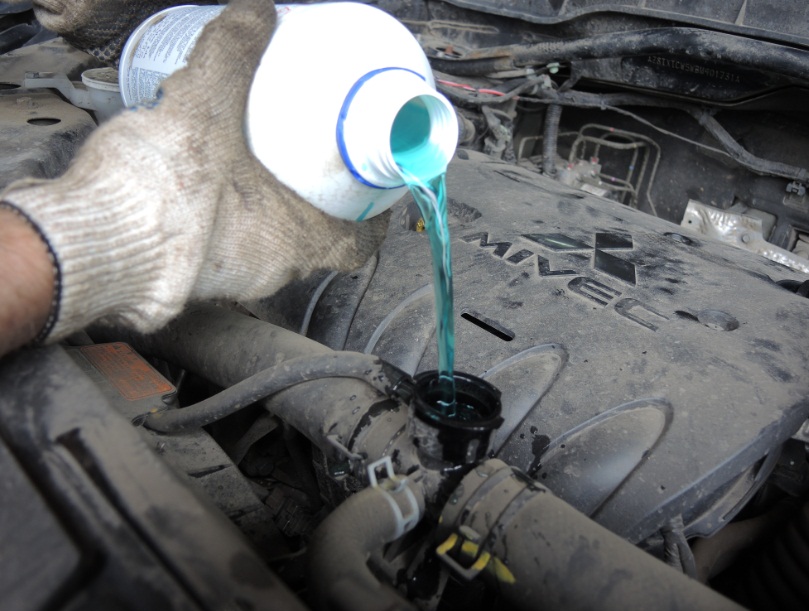

Заливание охлаждающей жидкости в систему охлаждения двигателя 4B12 Peugeot 4007

20. Проверьте натяжение ремня привода навесных агрегатов, как описано здесь.

21. После завершения установки деталей запустите двигатель, дайте поработать ему несколько минут и проверьте отсутствие в соединениях утечек топлива и охлаждающей жидкости.

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников

Источник: carpedia.club

favorite 0
print
share
bookmark_border
None
