Проверка масляного зазора распределительных валов двигателя 4B12 Peugeot 4007 2007 - 2012

Инструменты:

  • Нож
  • Динамометрический ключ
  • Головка на 10 мм
  • Головка на 12 мм

Детали и расходники:

  • Очиститель (или растворитель)
  • Пластиковый калибр Plastigauge PL-X (0,018 - 0,045 мм)

Пластиковый калибр Plastigauge PL-X для измерения масляного зазора распределительных валов двигателя 4B12 Peugeot 4007

  • Ветошь

Примечания:

Как снять распределительные валы и какие инструменты при этом используются, смотрите здесь.

Применение данного метода проверки распределительных валов и головки блока цилиндров значительно упрощает процедуру определения зазоров в таких деталях головки блока, как подшипники распределительного вала.

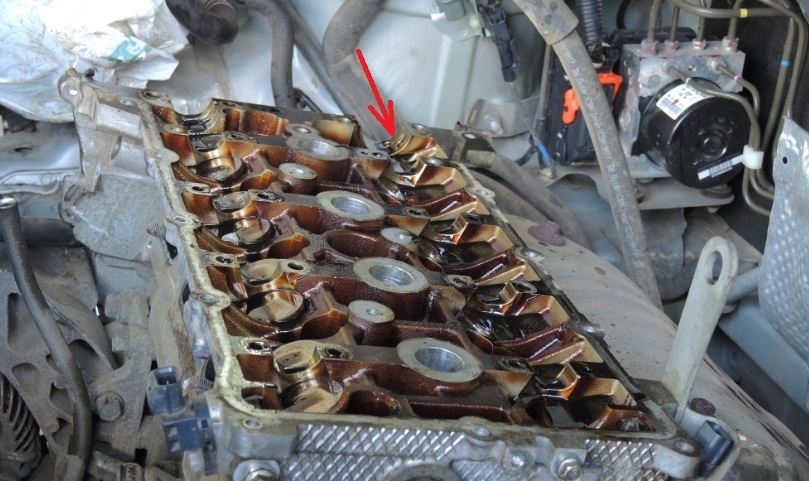

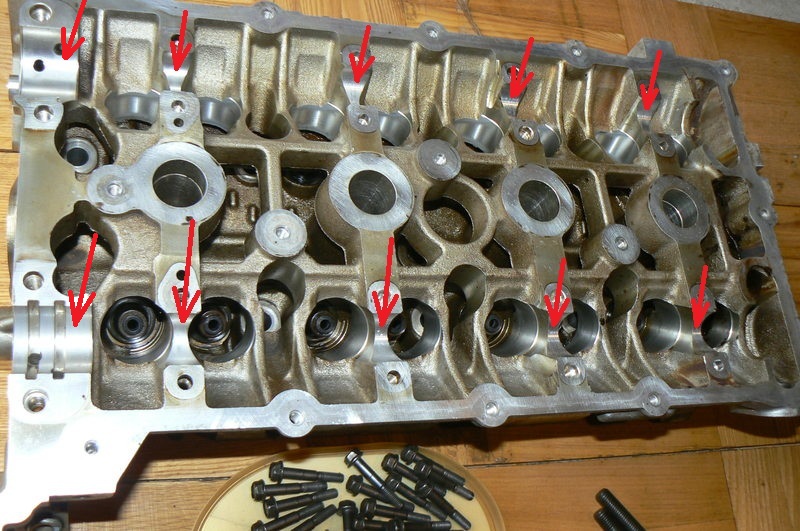

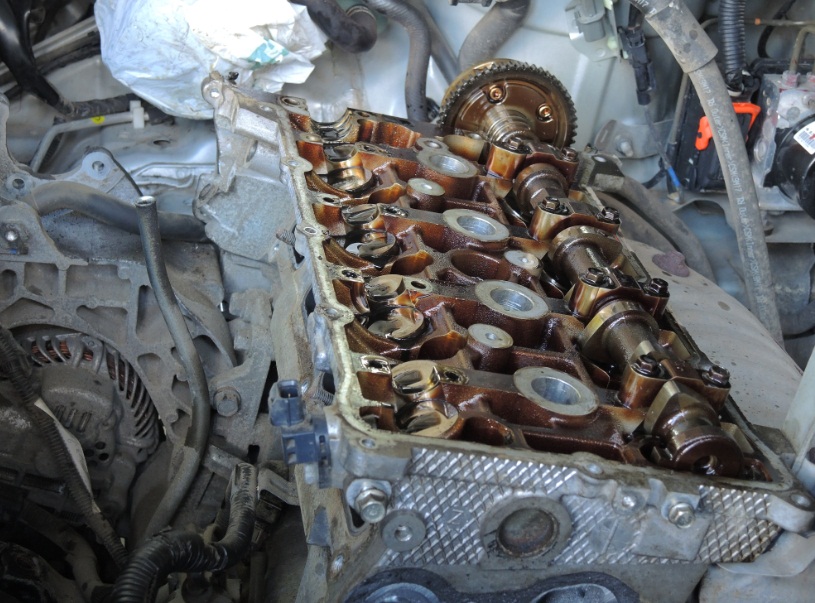

1. Сначала должна быть очищенная головка блока цилиндров Пежо 4007: постели и крышки подшипников распределительного вала, а также шейки вала от отложения масла и смазки.

Очищенные постели распределительных валов на головке блока цилиндров двигателя 4B12 Peugeot 4007

2. Установите нижний вкладыш подшипника распределительного вала выпускных клапанов на головку блока цилиндров, затем аккуратно уложите распределительный вал.

Размещение нижнего вкладыша подшипника распределительного вала выпускных клапанов двигателя 4B12 Peugeot 4007

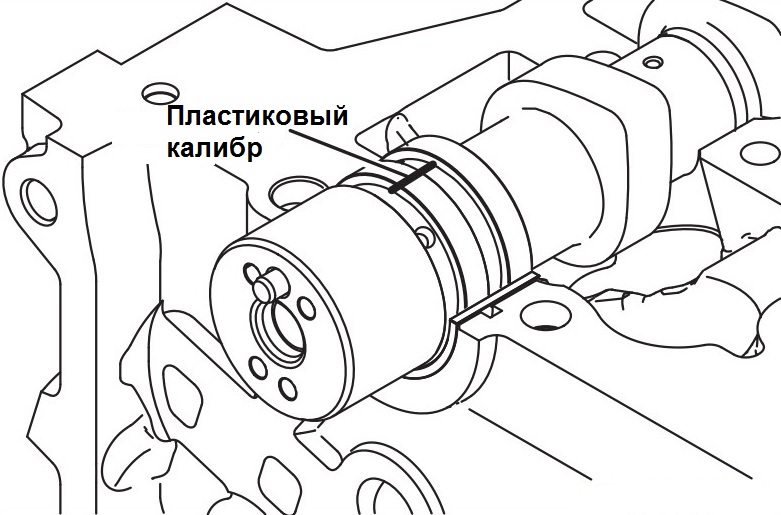

3. Отрежьте кусок пластикового калибра длиной, совпадающей с шириной шейки, затем положите его на шейку распределительного вала вдоль его оси.

Установка пластикового калибра на шейку распределительного вала выпускных клапанов двигателя 4B12 Peugeot 4007

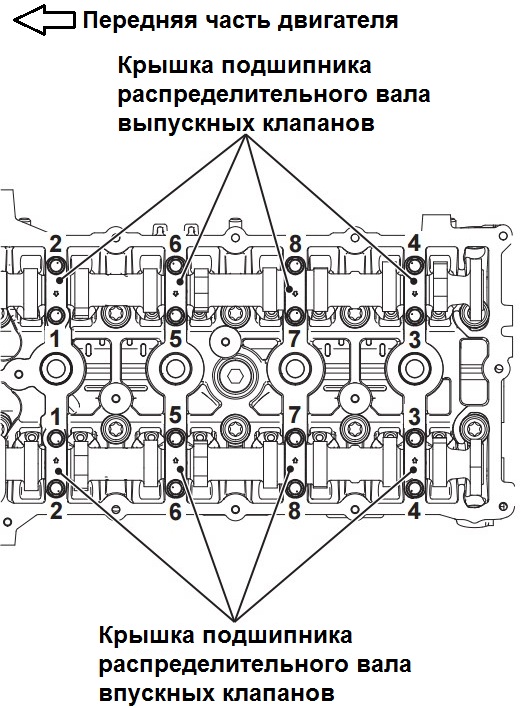

4. Осторожно установите крышки подшипников распределительных валов на головку блока цилиндров и затяните болты крепления номинальным моментом в два-три приема в порядке, указанном на рисунке. Момент затяжки: проход 1 – 6 ± 1 Н·м; проход 2 – 12 ± 1 Н·м.

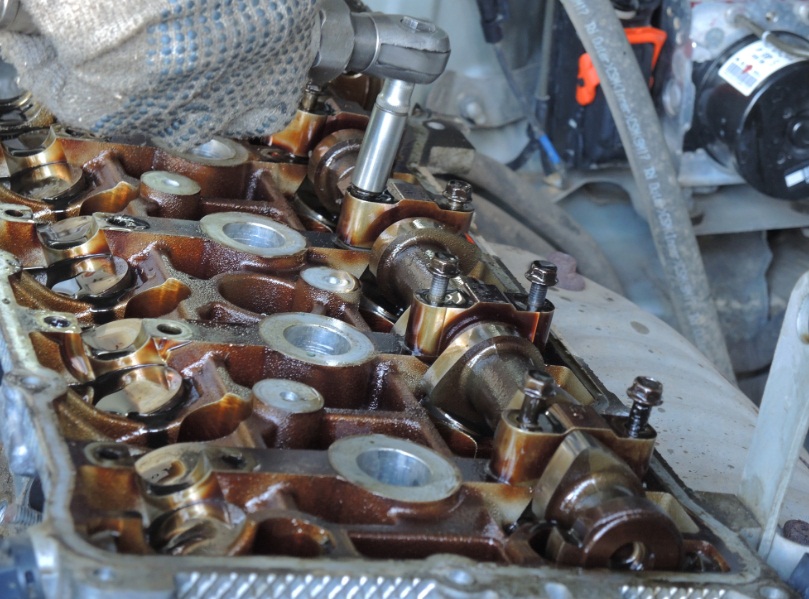

Заворачивание болтов крепления крышек подшипников распределительного вала выпускных клапанов двигателя 4B12 Peugeot 4007

Затянутые болты крепления крышек подшипников распределительного вала выпускных клапанов двигателя 4B12 Peugeot 4007

Примечание:

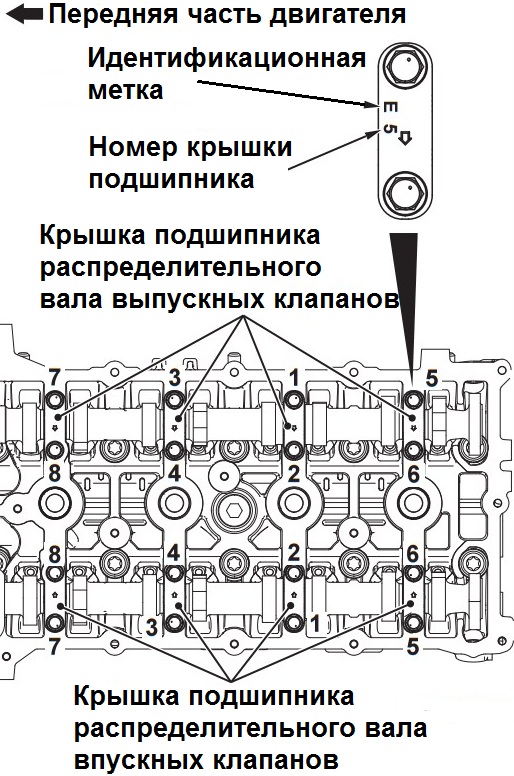

Поскольку крышки подшипников распределительных валов с каналом подачи масла и упорные крышки подшипников распределительных валов имеют одинаковую форму с другими крышками подшипников, то для корректной установки проверьте соответствие идентификационной метки и номера крышек с местом установки (идентификация стороны впускных и выпускных клапанов) и номером подшипника:
I - распределительный вал впускных клапанов:
Е - распределительный вал выпускных клапанов.

Идентификационные метки крышек подшипников распределительных валов двигателя 4B12 Peugeot 4007

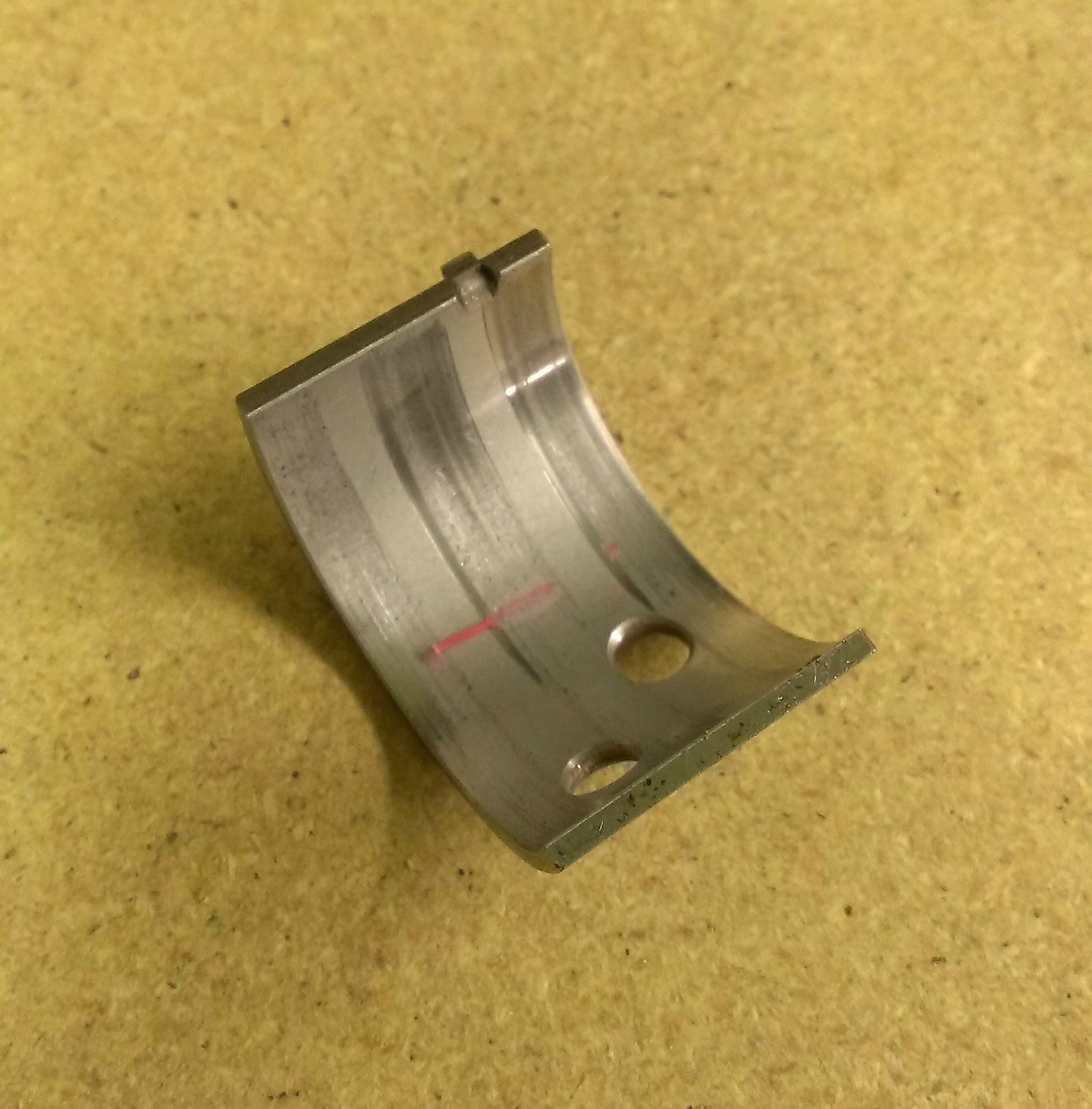

5. Установите верхний вкладыш подшипника распределительного вала на распределительный вал.

Верхний вкладыш подшипника распределительного вала двигателя 4B12 Peugeot 4007

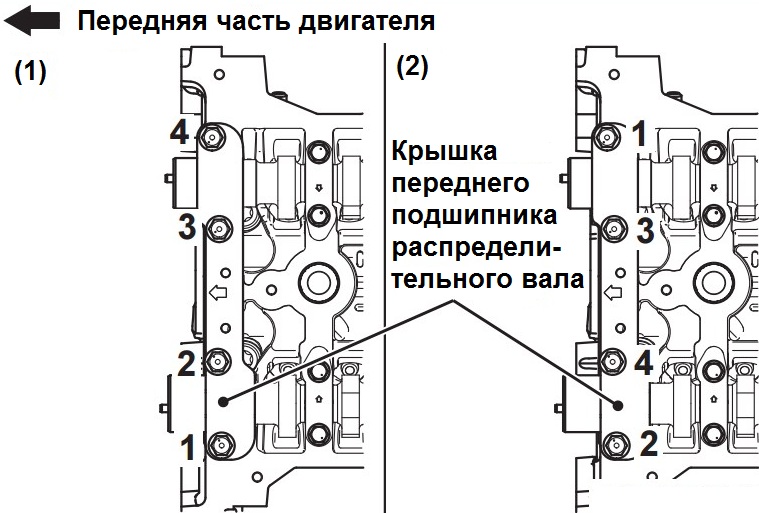

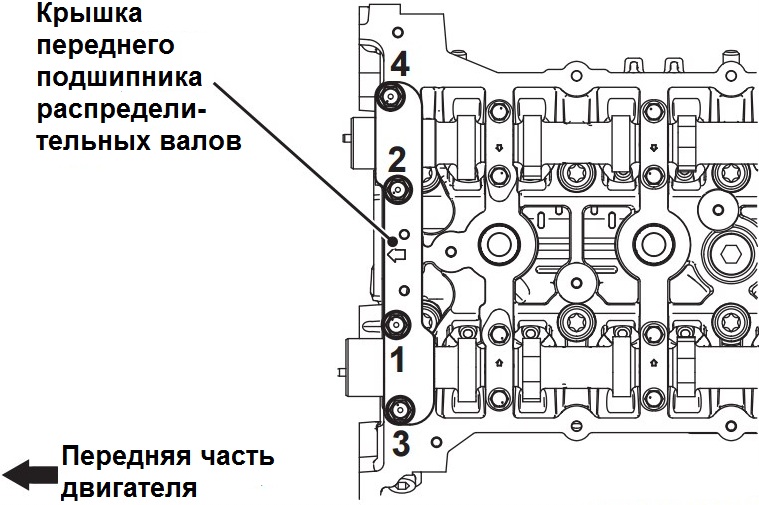

6. Установите крышку переднего подшипника распределительных валов на головку блока цилиндров и затяните болты крепления крышки указанным моментом 17 ± 3 Н·м в последовательности номеров, указанной на левой части рисунка (1).

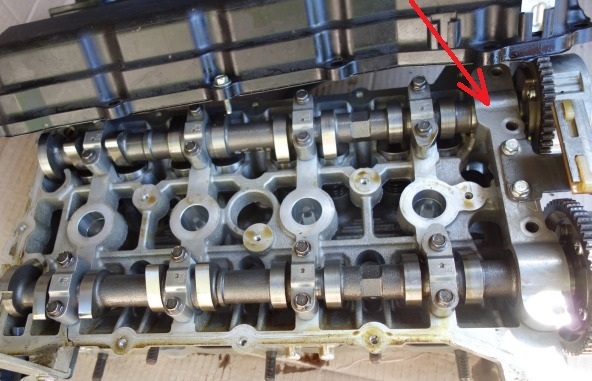

Установленная крышка переднего подшипника распределительных валов на головку блока цилиндров двигателя 4B12 Peugeot 4007

Последовательность затяжки болтов крепления крышки переднего подшипника распределительных валов двигателя 4B12 Peugeot 4007

Примечание:

Если крышка переднего подшипника распределительных валов установлена неправильно (под наклоном), то при затяжке болтов крепления возможно ее повреждение.
Устанавливайте крышку переднего подшипника распределительных валов на головку блока цилиндров и распределительные валы правильно.

7. Окончательно затяните болты крепления крышки переднего подшипника распределительных валов номинальным моментом 30 ± 2 Н·м в последовательности номеров, указанной на правой части рисунка (2) выше.

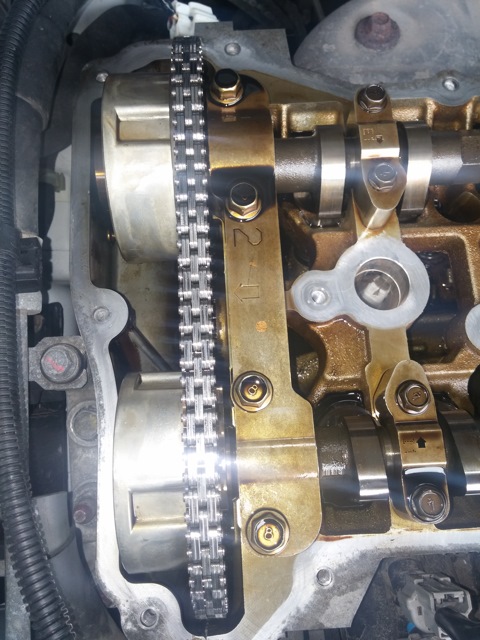

Затянутые болты крепления крышки переднего подшипника распределительных валов двигателя 4B12 Peugeot 4007

8. Отверните болты крепления крышки переднего подшипника распределительных  валов в два-три приема в порядке, указанном на рисунке, и снимите крышку.

Последовательность отворачивания болтов крепления крышки переднего подшипника распределительных валов двигателя 4B12 Peugeot 4007

Примечание:

Будьте осторожны, не уроните верхний вкладыш подшипника распределительного вала.

9. Отверните болты крепления крышек подшипников распределительных валов в четыре-пять приемов в последовательности, указанной на рисунке, и осторожно снимите крышки.

Последовательность отворачивания болтов крепления крышек подшипников распределительных валов двигателя 4B12 Peugeot 4007

Примечание:

Если болты крепления крышек подшипников распределительных валов ослабить за один прием, то перемещение распределительного вала под усилием пружин клапанов может привести к вырыванию болтов крепления и повреждению их резьбы.

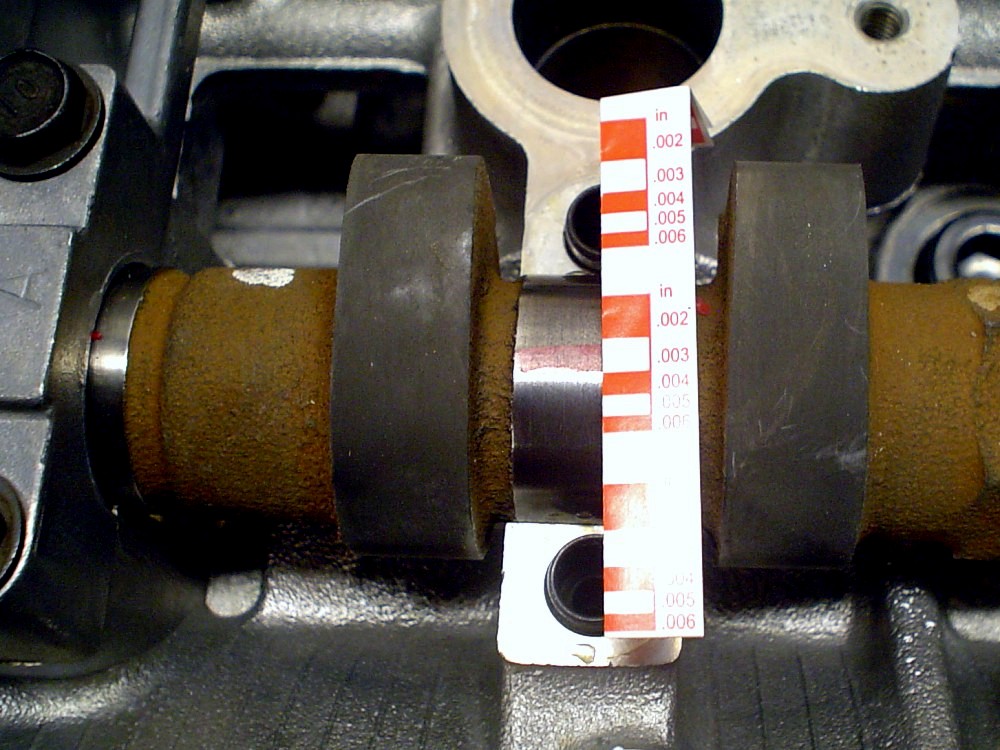

10. Измерьте ширину раздавленной калиброванной пластиковой проволоки в ее наиболее широкой части, используя шкалу, отпечатанную на упаковке пластикового калибра. Для сравнения, номинальные масляные зазоры распредвала равны 0 - 0,032 мм.

Измерение ширины раздавленного пластикового калибра на опорной шейке подшипника распределительного вала двигателя 4B12 Peugeot 4007

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников
