Разборка двигателя 4B12 Peugeot 4007 2007 - 2012

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Ключ трещоточный
  • Удлинитель (с карданчиком)
  • Головка на 10 мм
  • Головка на 12 мм
  • Головка на 14 мм
  • Головка на 16 мм
  • Головка на 17 мм
  • Головка на 18 мм
  • Головка-бита 12-гранная на 8 мм
  • Свечной ключ (или высокая головка на 16 мм)
  • Головка Torx T10
  • Вороток под торцевую насадку
  • Насадка на вороток на 18 мм
  • Насадка на вороток на 22 мм
  • Гаечный ключ рожковый на 10 мм
  • Гаечный ключ накидной прямой на 12 мм
  • Гаечный ключ накидной прямой на 14 мм
  • Гаечный ключ накидной прямой на 17 мм
  • Гаечный ключ накидной прямой на 19 мм
  • Гаечный ключ накидной изогнутый на 16 мм
  • Шестигранный ключ на 6мм
  • Отвертка плоская средняя
  • Отвертка крестовая средняя
  • Домкрат винтовой
  • Подъемное устройство
  • Траверса MB991527
  • Балонный ключ
  • Шестигранный спецключ для фиксации натяжного механизма (или штифт)
  • Инструмент для фиксации шкива коленчатого вала (вильчатый держатель MB990767 и спецболты и MD998719)
  • Инструмент (стопор) для фиксации маховика или пластины привода гидротрансформатора МВ991883
  • Съемник масляного поддона MD998727
  • Опора регулируемая с винтовым домкратом (или подъемное устройство)
  • Шестигранный спецключ для фиксации храповика натяжителя (или штифт) - 2 шт.
  • Съемник масляного фильтра MB991396
  • Набор для сборки и разборки поршневых комплектов MD998780
  • Направляющая для снятия поршневого пальца MB991659
  • Приспособление для сжатия пружин клапанов (комплект из деталей с к.н. MD998735 и МВ992089)
  • Съемник седел клапанов
  • Специальные плоскогубцы МВ992085
  • Пресс со специнструментом (или выколотка)
  • Молоток средний
  • Плоскогубцы
  • Пинцет
  • Маркер
  • Противооткатный упор (башмак)
  • Нож (или скребок)
  • ​Щетка металлическая
  • Кисть флейцевая
  • Стенд для ремонта двигателей

Детали и расходники:

  • Кронштейн MB991956

Кронштейн MB991956 для снятия двигателя 4B12 Peugeot 4007

  • Веревка или проволока
  • Емкость техническая - 4 шт.
  • Шланг
  • Аэрозольная смазка типа WD-40
  • Водяная ванна
  • Очиститель (или растворитель)
  • Обезжириватель
  • Деревянный брусок
  • Блок V-образный деревянный - 2 шт.
  • Краска
  • Ветошь

Примечания:

При капитальном ремонте необходимо знать, как правильно разобрать и собрать двигатель.
Перед разборкой двигатель необходимо тщательно очистить от загрязнений, установить на стенд или подставку, при этом двигатель должен стоять очень устойчиво. При сборке не подвергавшиеся ремонту или замене детали надо устанавливать на свои места, где они приработались. Для этого при разборке их необходимо маркировать любым способом, который не портит детали. При ремонте запрещается разукомплектовывать крышки шатунов с шатунами, крышки коренных подшипников с блоком цилиндров, так как эти детали обрабатывают в сборе. Коленчатый вал и маховик (диск гидротрансформатора) можно разукомплектовать, поскольку эти детали балансируют в отдельности.

Если есть возможность, работайте на специальном поворотном стенде, обеспечивающем доступ к двигателю со всех сторон, так как двигатель очень тяжело фиксировать от перемещения при отворачивании деталей крепления, затянутых большим моментом.

1. Снимите двигатель Пежо 4007 с автомобиля, как описано здесь (выполните все работы раздела "Снятие двигателя").

Извлечение из моторного отсека двигателя 4B12 Peugeot 4007

2. Снимите стартер, отвернув два болта его крепления.

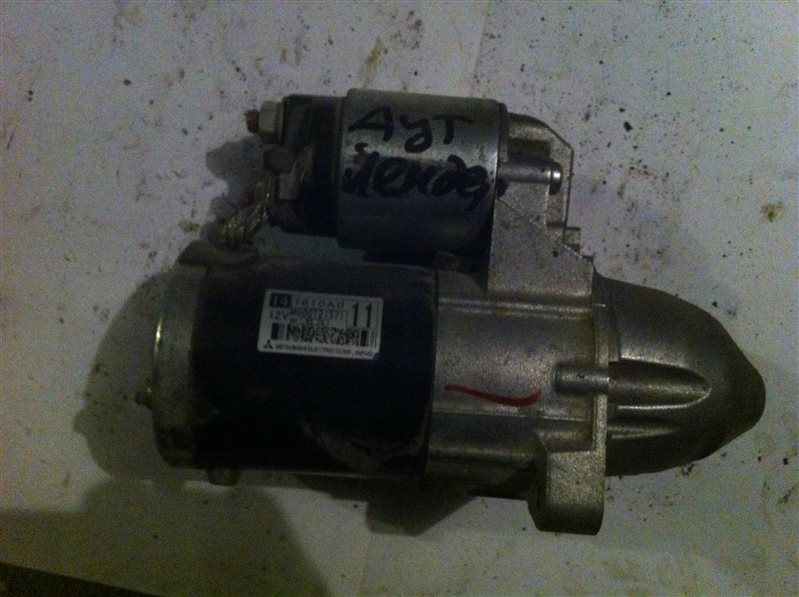

Снятый стартер двигателя 4B12 Peugeot 4007

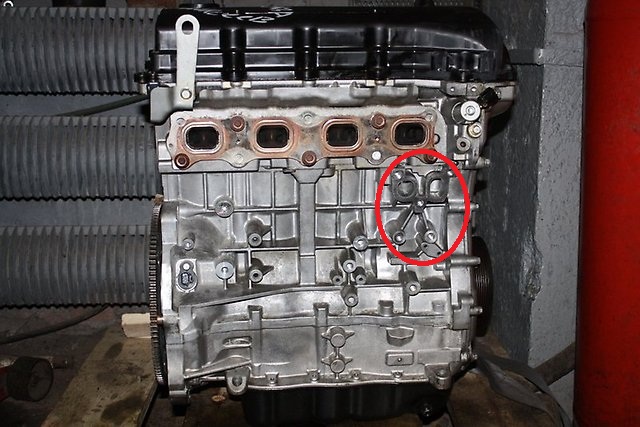

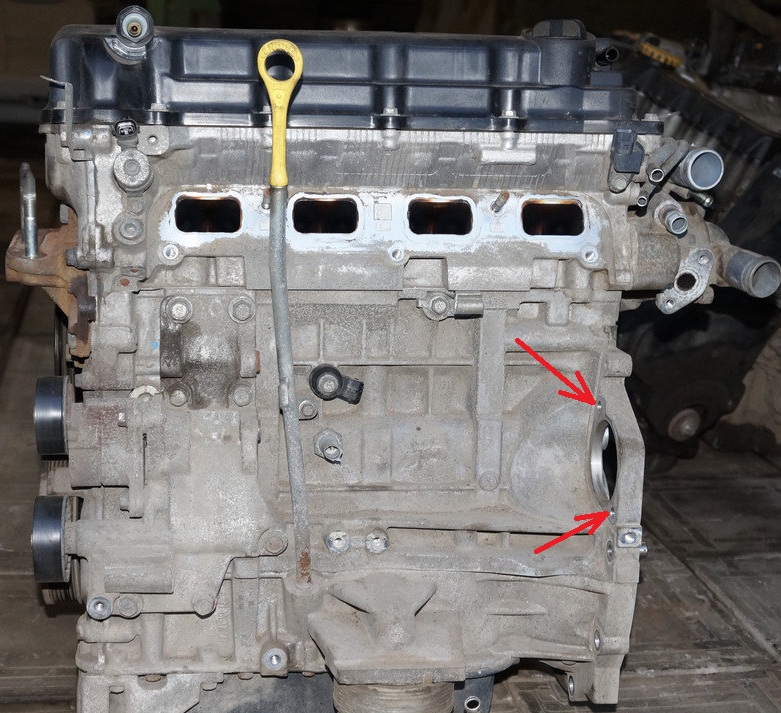

Размещение отверстий в блоке цилиндров для крепления стартера двигателя 4B12 Peugeot 4007

3. Отверните болт и гайку крепления генератора и снимите его.

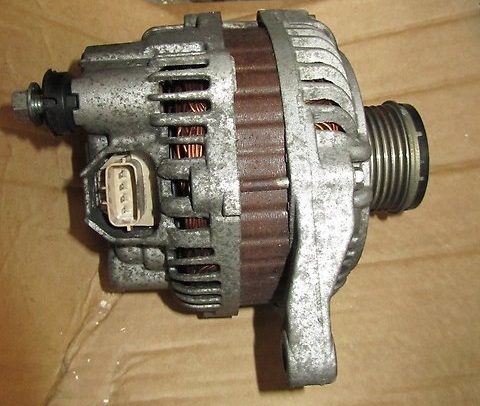

Снятый генератор двигателя 4B12 Peugeot 4007

4. Отверните болты крепления и снимите два кронштейна крепления генератора и насоса гидроусилителя рулевого управления.

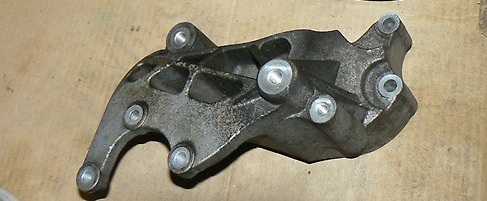

Снятый кронштейн крепления генератора и насоса гидроусилителя рулевого управления Peugeot 4007

Размещение болтов крепления нижнего кронштейна крепления генератора и насоса гидроусилителя рулевого управления двигателя 4B12 Peugeot 4007

5. Снимите шкив коленчатого вала и извлеките передний сальник вала, как описано в этой статье.

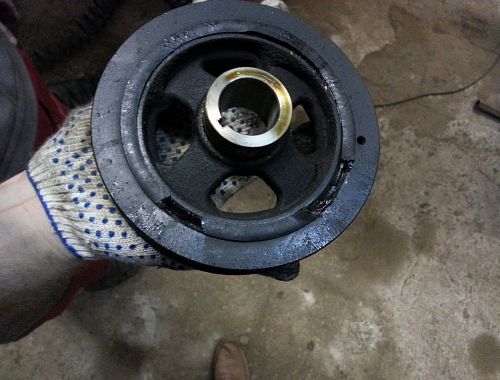

Снятый шкив коленчатого вала двигателя 4B12 Peugeot 4007

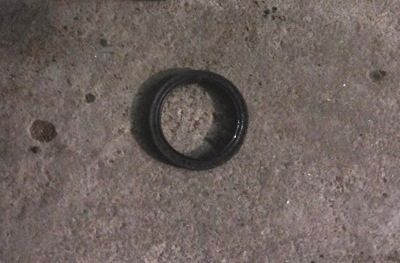

Снятый передний сальник коленчатого вала двигателя 4B12 Peugeot 4007

6. Затем снимите маховик / пластину привода гидротрансформатора и извлеките задний сальник коленчатого вала, как описано здесь.

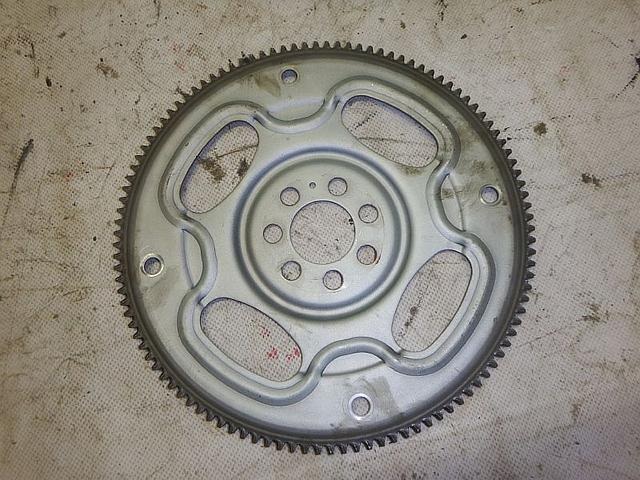

Снятая пластина привода гидротрансформатора Peugeot 4007

7. Снимите крышку головки блока цилиндров, как описано здесь.

Снятая крышка головки блока цилиндров двигателя 4B12 Peugeot 4007

8. Снимите масляный поддон картера двигателя, как описано здесь.

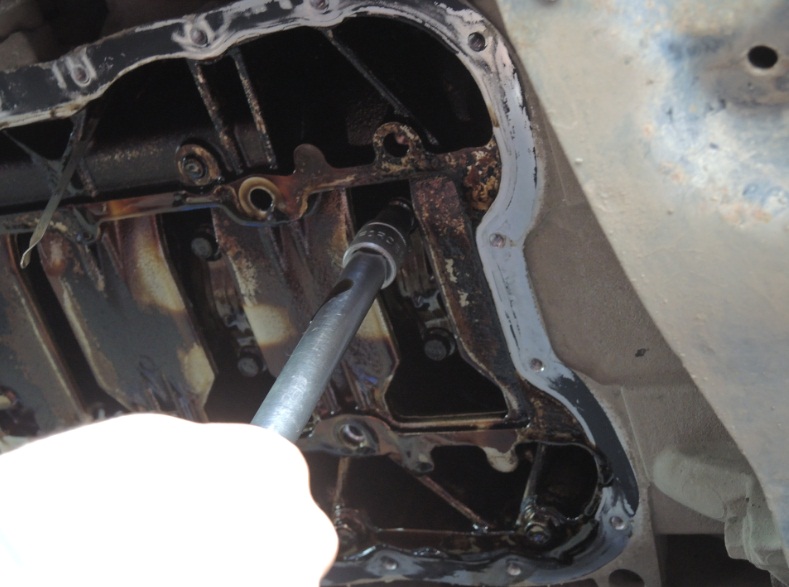

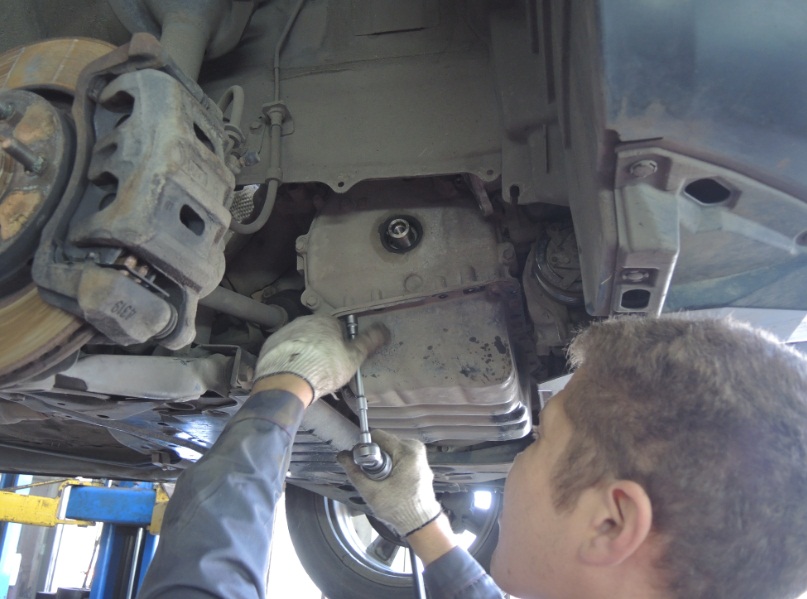

Отворачивание болтов крепления поддона картера двигателя 4B12 Peugeot 4007

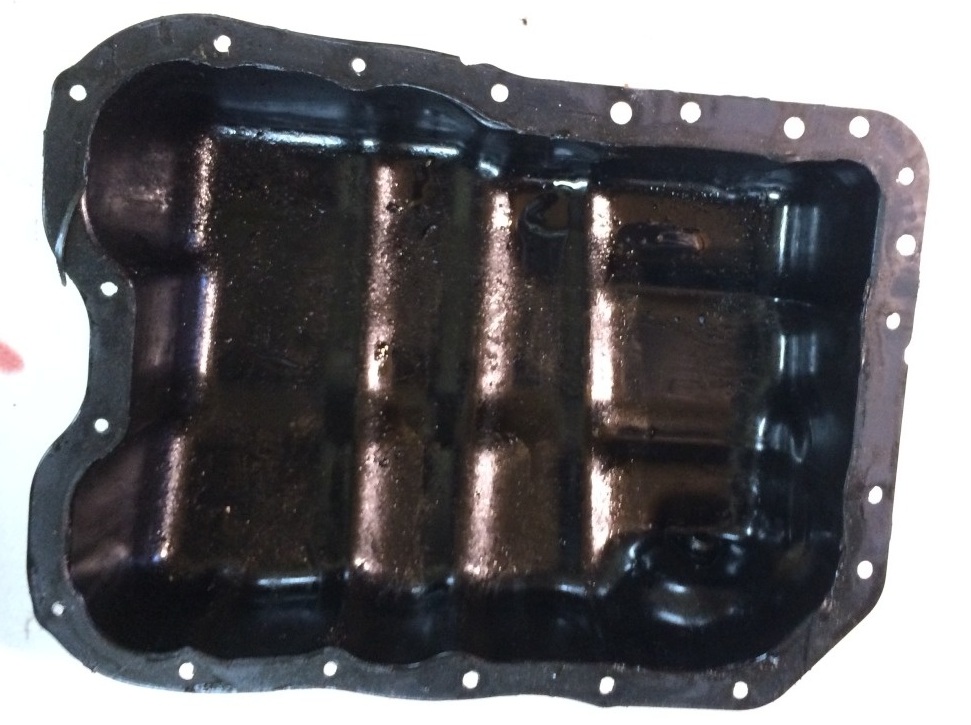

Снятый масляный поддон двигателя 4B12 Peugeot 4007

9. Снимите цепь привода ГРМ, как описано в этой статье.

Снятие цепи привода ГРМ двигателя 4B12 Peugeot 4007

10. Снимите головку блока цилиндров, как описано здесь.

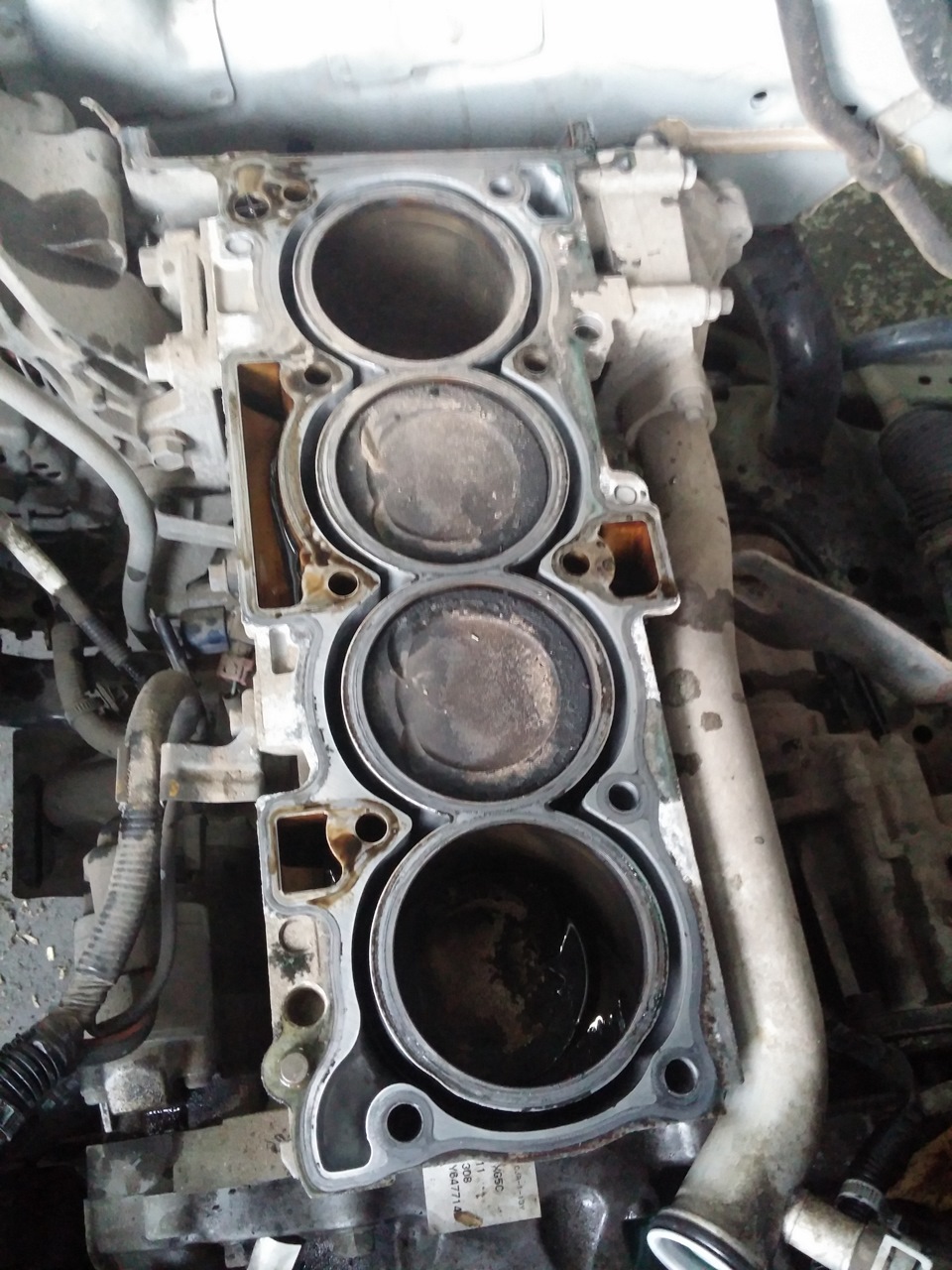

Блок со снятой головкой блока цилиндров двигателя 4B12 Peugeot 4007

11. Снимите насос системы охлаждения с прокладкой, отвернув пять болтов его крепления.

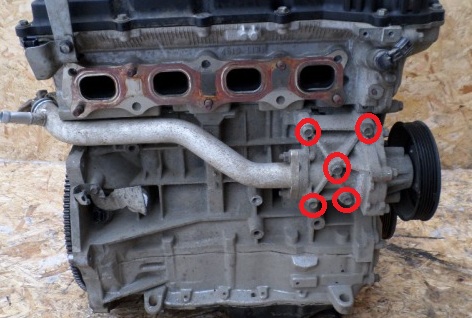

Размещение болтов крепления насоса системы охлаждения двигателя 4B12 Peugeot 4007

Место для установки насоса системы охлаждения на блоке цилиндров двигателя 4B12 Peugeot 4007

12. Перед тем, как снять картер двигателя, необходимо снять масляный насос в сборе с балансирным механизмом. Нажмите на башмак натяжителя в направлении натяжителя цепи привода масляного насоса и балансирного механизма, утопите шток натяжителя и вставьте шестигранный спецключ (в форме "L", 1,5 мм) для фиксации штока в указанное на рисунке отверстие.

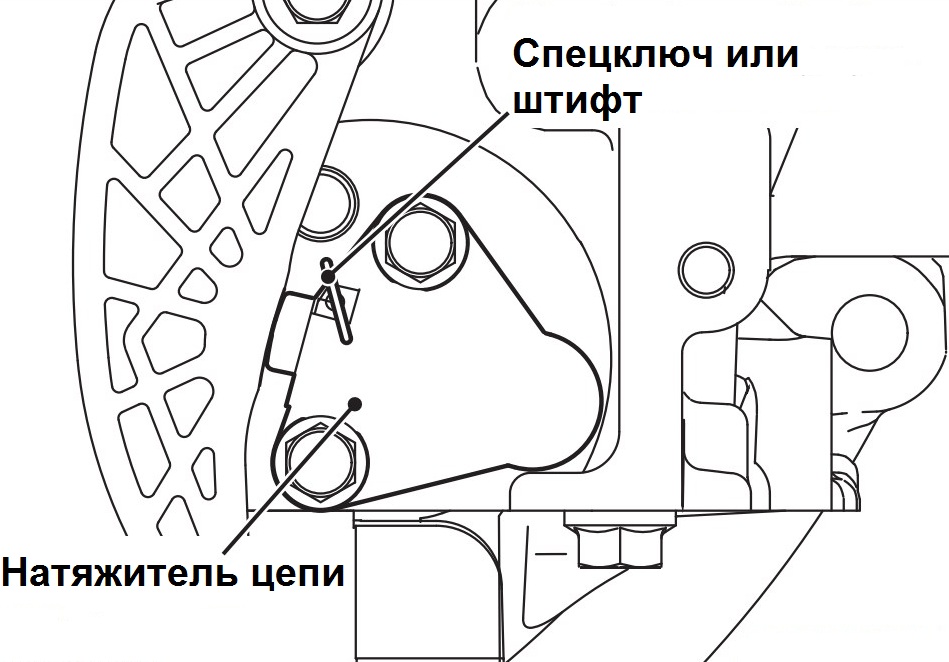

Фиксация храповика натяжителя цепи привода балансирного механизма и масляного насоса двигателя 4B12 Peugeot 4007

Примечание:

Вместо шестигранного спецключа допускается использование штифта или проволоки, которая должна быть достаточно жесткой.

13. Снимите натяжитель цепи привода масляного насоса и балансирного механизма.

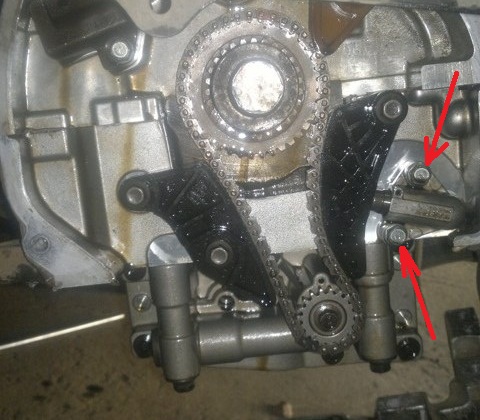

Размещение болтов крепления натяжителя цепи привода балансирного механизма и масляного насоса двигателя 4B12 Peugeot 4007

14. Отверните болты крепления башмака натяжителя, успокоителя цепи и снимите их с блока двигателя.

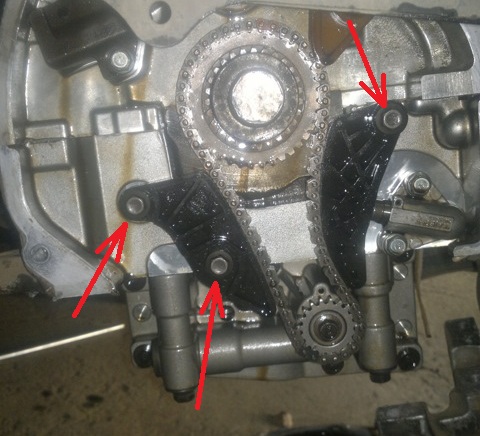

Размещение болтов крепления башмака натяжителя и успокоителя цепи привода балансирного механизма и масляного насоса двигателя 4B12 Peugeot 4007

15. Снимите масляный насос в сборе с балансирным механизмом, отвернув болты его крепления.

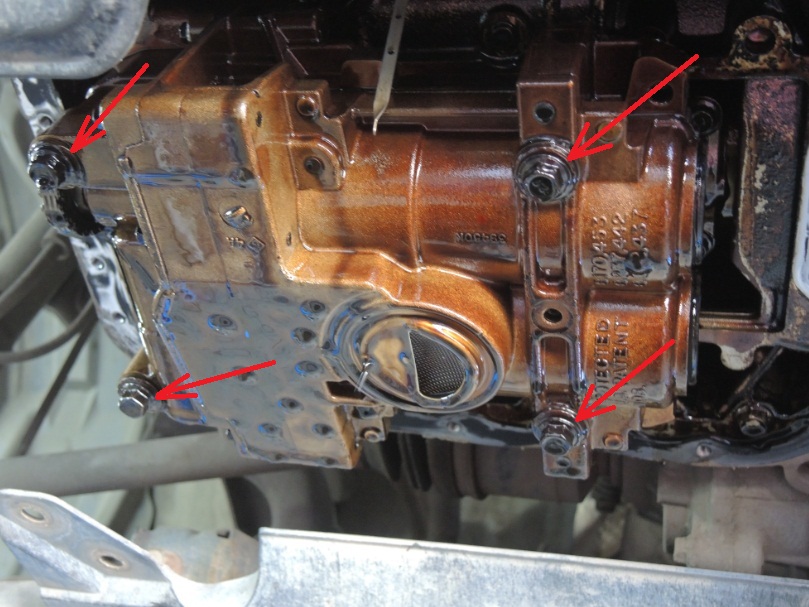

Размещение болтов крепления масляного насоса в сборе с балансирным механизмом двигателя 4B12 Peugeot 4007

16.  Затем снимите цепь привода масляного насоса и балансирного механизма.

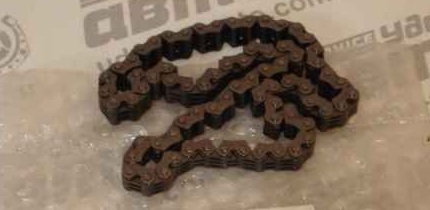

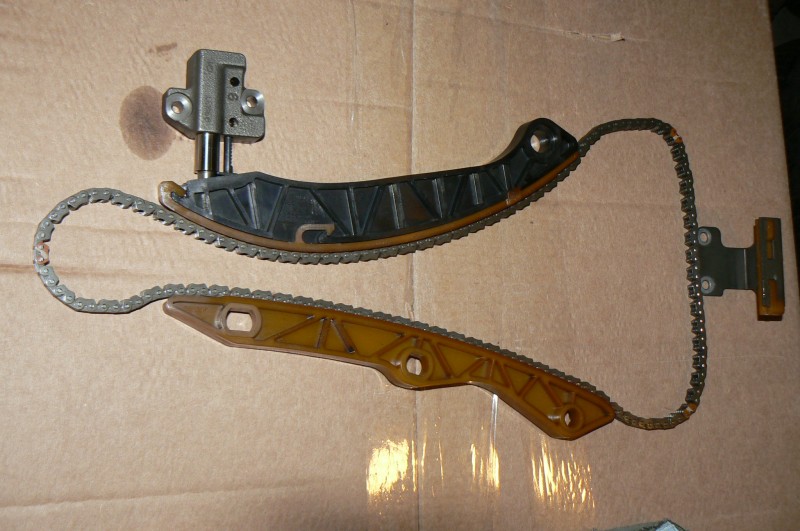

Снятая цепь привода масляного насоса и балансирного механизма двигателя 4B12 Peugeot 4007

17. Снимите с помощью двух отверток звездочку с коленчатого вала.

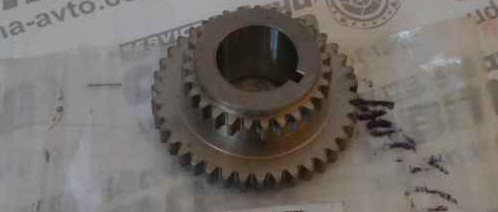

Снятая звездочка коленчатого вала двигателя 4B12 Peugeot 4007

18. Отверните болт крепления трубки указателя уровня масла к блоку цилиндров и снимите щуп в сборе.

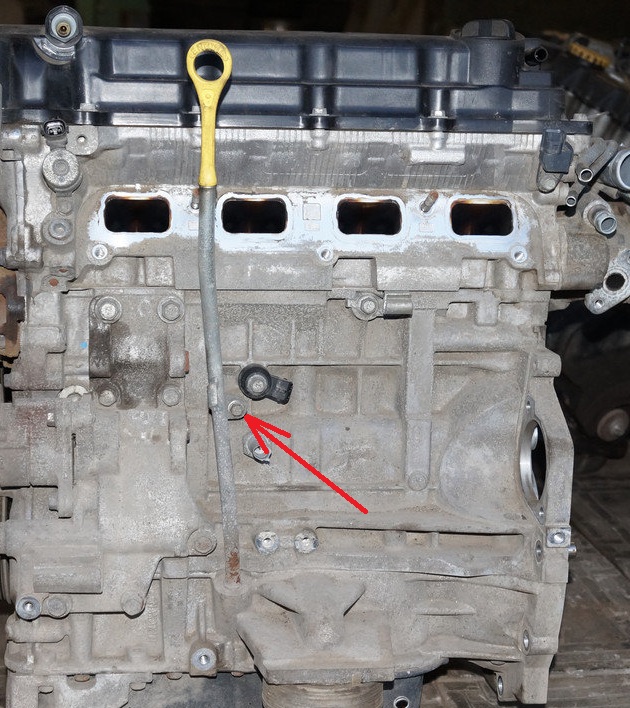

Размещение болта крепления трубки указателя уровня масла к блоку цилиндров двигателя 4B12 Peugeot 4007

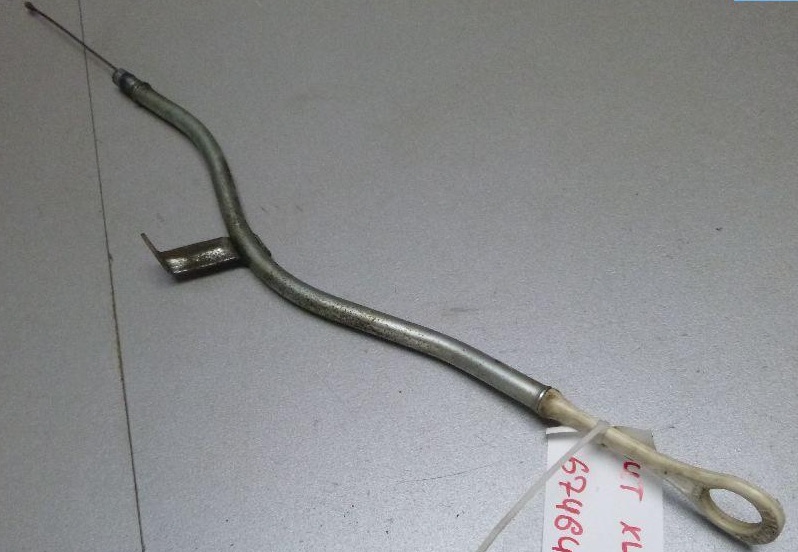

Снятый указатель уровня масла в сборе из двигателя 4B12 Peugeot 4007

Примечание:

Не потеряйте уплотнительное кольцо, размещенное в нижней части соединения трубки щупа с картером двигателя.

19. Снимите с помощью специального ключа масляной фильтр.

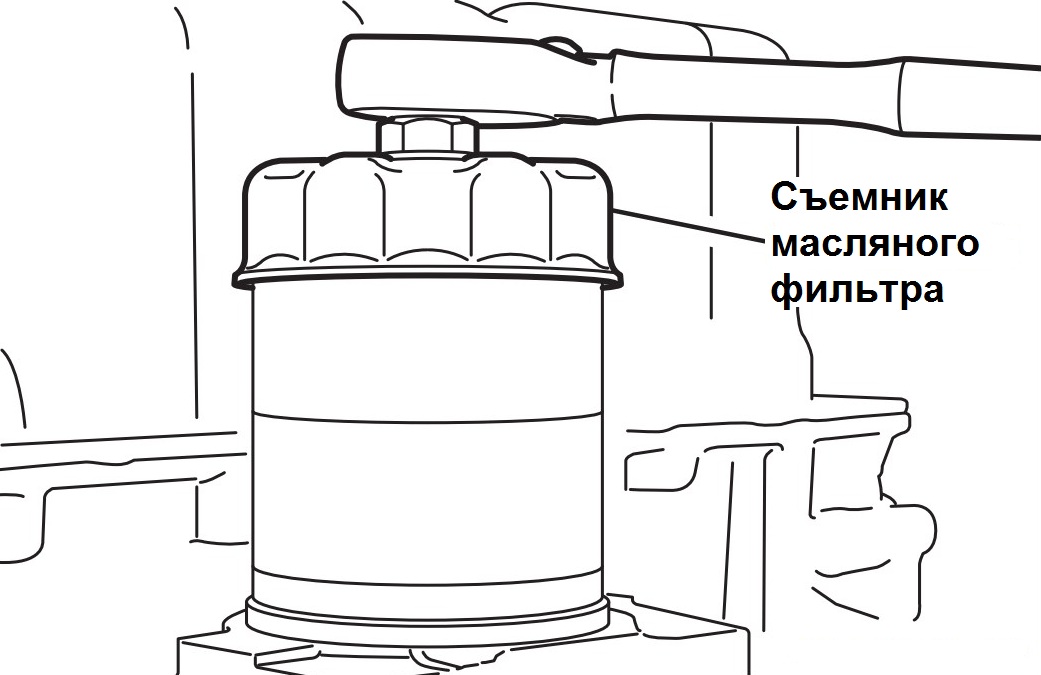

Отворачивание масляного фильтра двигателя 4B12 Peugeot 4007

20. В несколько приемов и в последовательности, указанной на рисунке, отверните болты крепления картера.

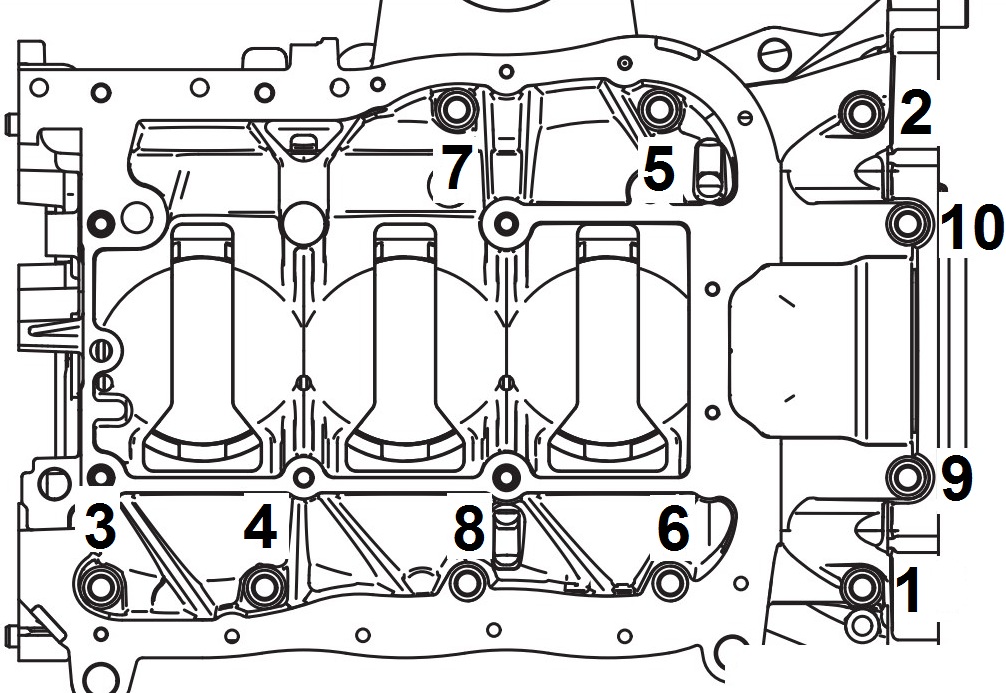

Последовательность отворачивания болтов крепления картера двигателя 4B12 Peugeot 4007

21. Вставьте плоскую отвертку в паз между блоком цилиндров и картером, как показано на рисунке. Работая отверткой, как рычагом, отделите картер от блока цилиндров.

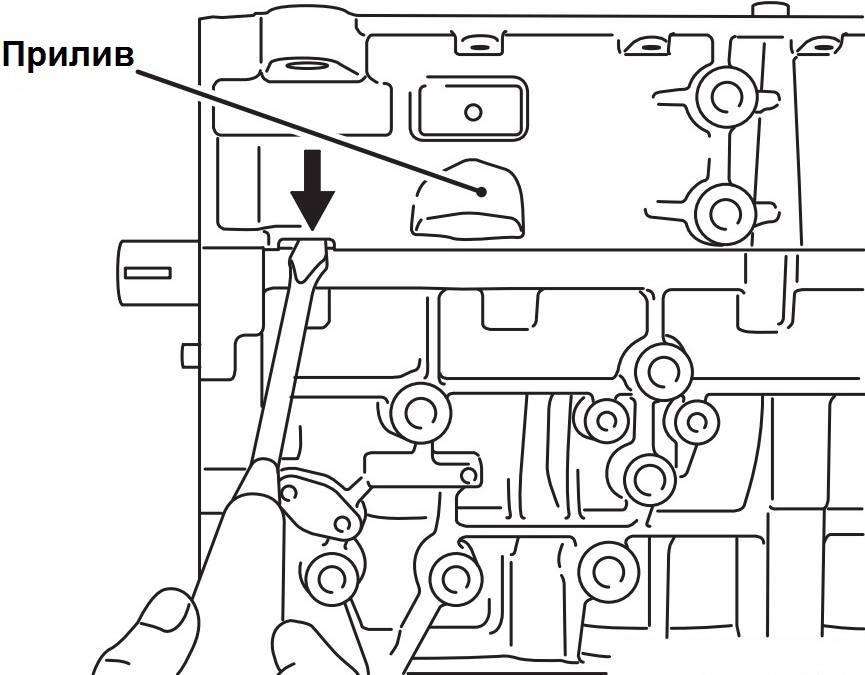

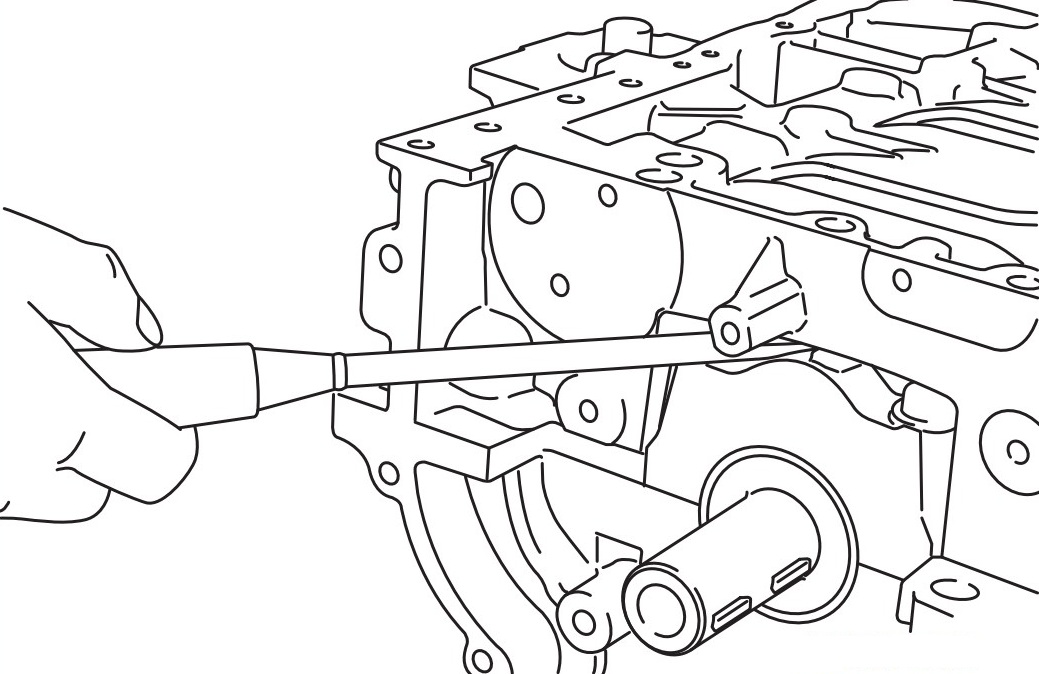

Отделение картера от блока цилиндров двигателя 4B12 Peugeot 4007

Примечание:

Можно использовать другой способ отделения картера от блока цилиндров: наносите легкие удары рукояткой молотка по приливу на картере, и отделите картер от блока цилиндров.

22. Если отделить картер не удается одним из приведенных выше способов, то вставьте плоскую отвертку между картером и крышкой коренного подшипника коленчатого вала, как показано на рисунке, и слегка покачивая отвертку вверх-вниз (работая отверткой, как рычагом) отделите картер.

Отделение картера от блока цилиндров двигателя 4B12 Peugeot 4007

23. Маркером нанесите номер цилиндра на боковую поверхность шатуна для облегчения последующей сборки.

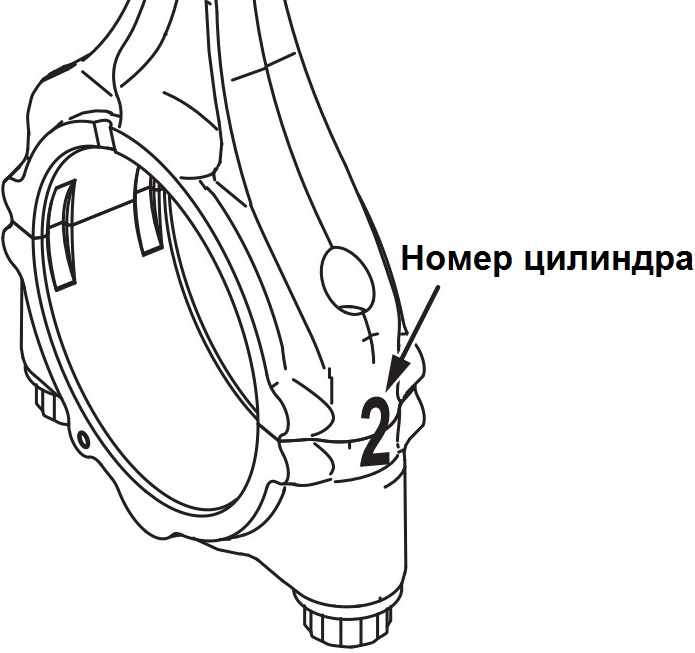

Нанесение номера цилиндра на боковую поверхность шатуна двигателя 4B12 Peugeot 4007

24. Отверните болты, снимите крышку шатуна и извлеките поршень и шатун в сборе из цилиндра, протолкнув шатун ручкой молотка внутрь цилиндра.

Отворачивание болта крепления крышки шатуна двигателя 4B12 Peugeot 4007

Снятие крышки шатуна двигателя 4B12 Peugeot 4007

Примечание:

Будьте осторожны при снятии поршня с шатуном в сборе, не заденьте шатуном за поверхность цилиндра и шейку коленчатого вала.

25. Проворачивая коленчатый вал для доступа к болтам крышек шатунов, аналогично извлеките остальные поршни с шатунами.

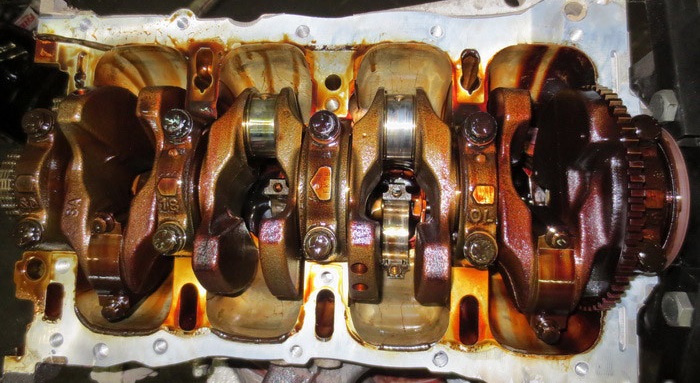

Коленчатый вал со снятыми шатунами двигателя 4B12 Peugeot 4007

26. Снимите вкладыши со всех шатунов и с их крышек.

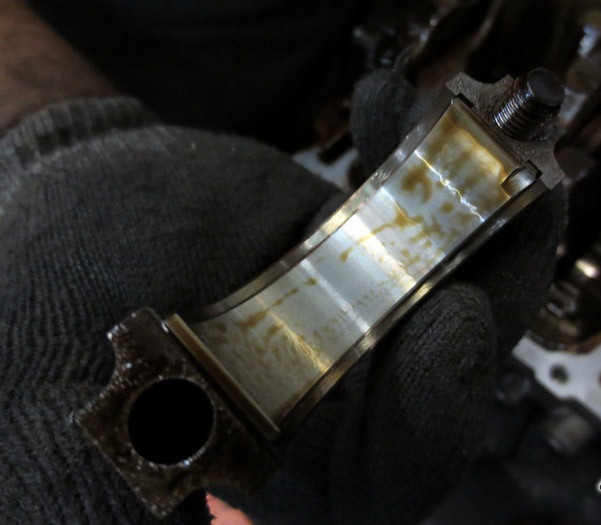

Снятие шатунных вкладышей двигателя 4B12 Peugeot 4007

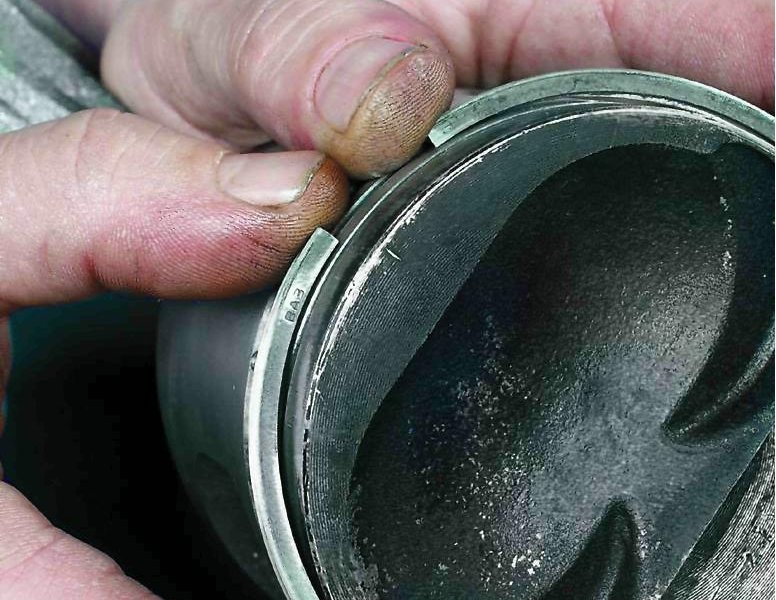

27. Снять поршневое кольцо можно руками. Разожмите верхнее компрессионное кольцо и снимите его. Аналогично снимите второе(нижнее) компрессионное кольцо.

Снятие верхнего компрессионного кольца двигателя 4B12 Peugeot 4007

28. Разожмите и снимите верхнее кольцо-расширитель и нижнее кольцо составного маслосъемного кольца.

Снятое маслосъемное кольцо двигателя 4B12 Peugeot 4007

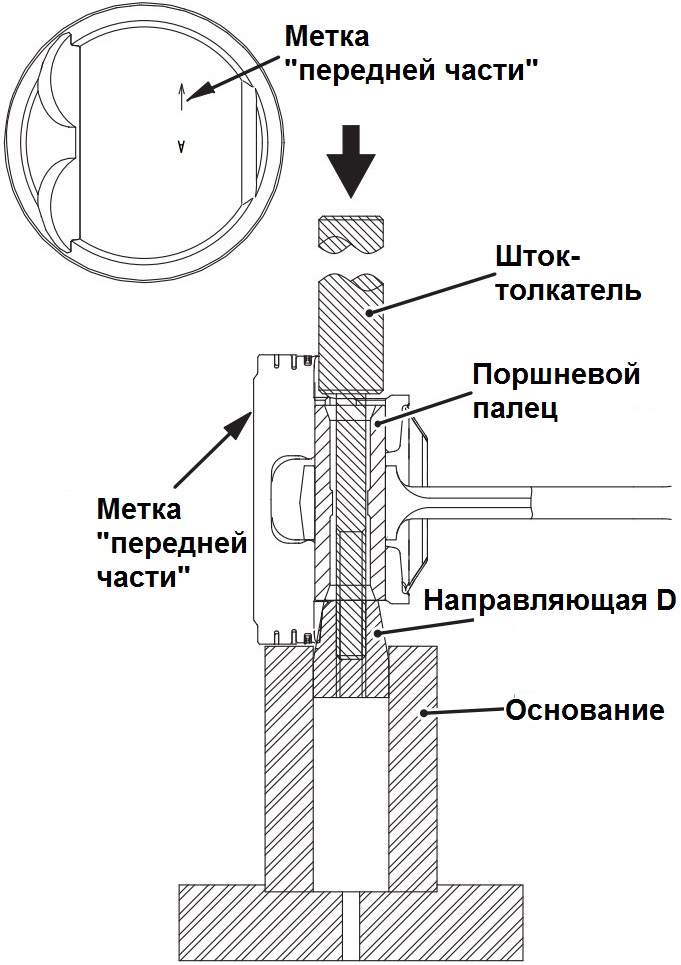

29. Вставьте шток-толкатель в поршень со стороны метки "передней части" (в виде стрелки), нанесенной на днище поршня, затем наверните направляющую втулку "D" на конец штока.

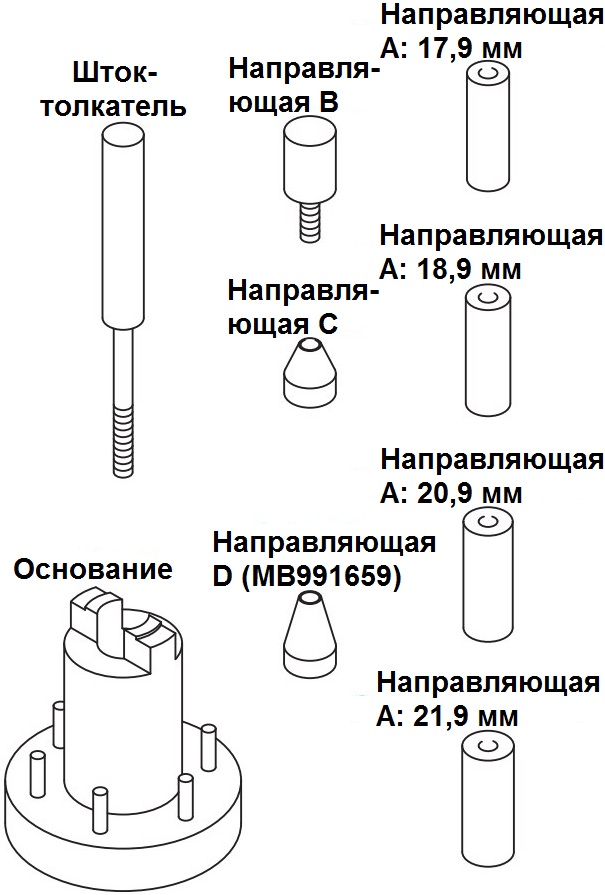

Инструмент для разборки и сборки поршневых комплектов двигателя 4B12 Peugeot 4007

30. Установите поршень и шатун на основание метками "передней части" вверх, как показано на рисунке ниже.

Правильность установки поршня и шатуна в приспособление для выпрессовки поршневого пальца двигателя 4B12 Peugeot 4007

31. При помощи пресса извлеките поршневой палец.

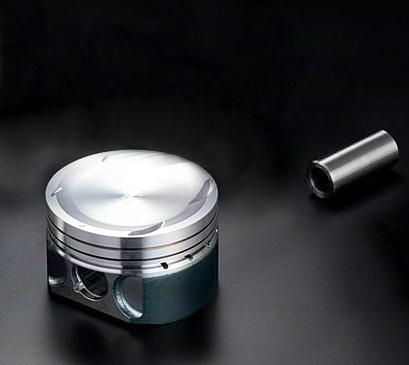

Поршень и поршневой палец двигателя 4B12 Peugeot 4007

Примечание:

Для облегчения дальнейшей сборки держите разобранные детали отдельно от других аналогичных деталей.

32. Разложите снятые детали (шатуны, поршни, вкладыши и др.) в порядке их соответствия номерам цилиндров.

33. Также необходимо знать, как снять коленчатый вал, не повредив его. Для этого, отверните болты крепления крышек коренных подшипников в несколько приемов и в последовательности, указанной на рисунке, затем снимите крышки.

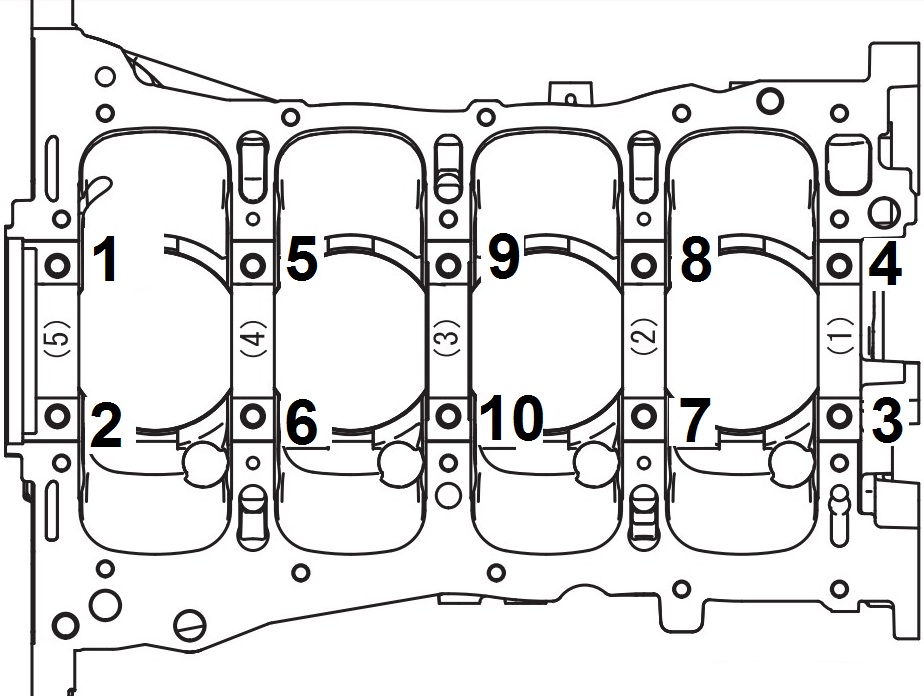

Последовательность отворачивания крышек коренных подшипников коленчатого вала двигателя 4B12 Peugeot 4007

34. Снимите нижние вкладыши коренных подшипников коленчатого вала.

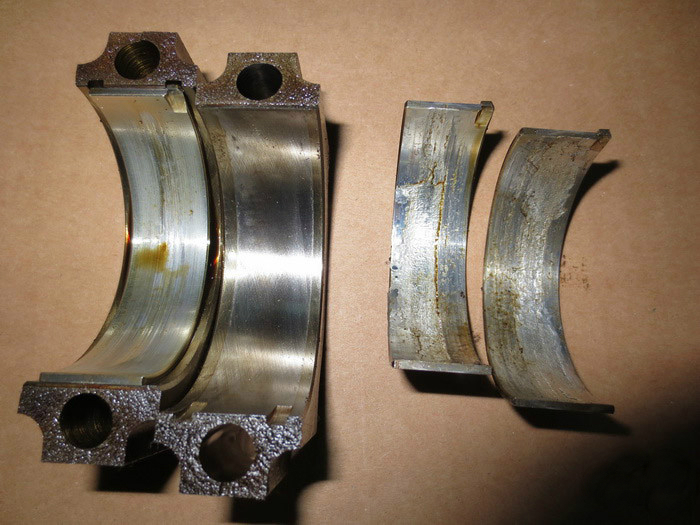

Снятые нижние вкладыши коренных подшипников коленчатого вала двигателя 4B12 Peugeot 4007

35. Снимите коленчатый вал в сборе с ротором датчика положения коленчатого вала и, во избежание повреждения зубьев ротора, положите его на два V-образных блока.

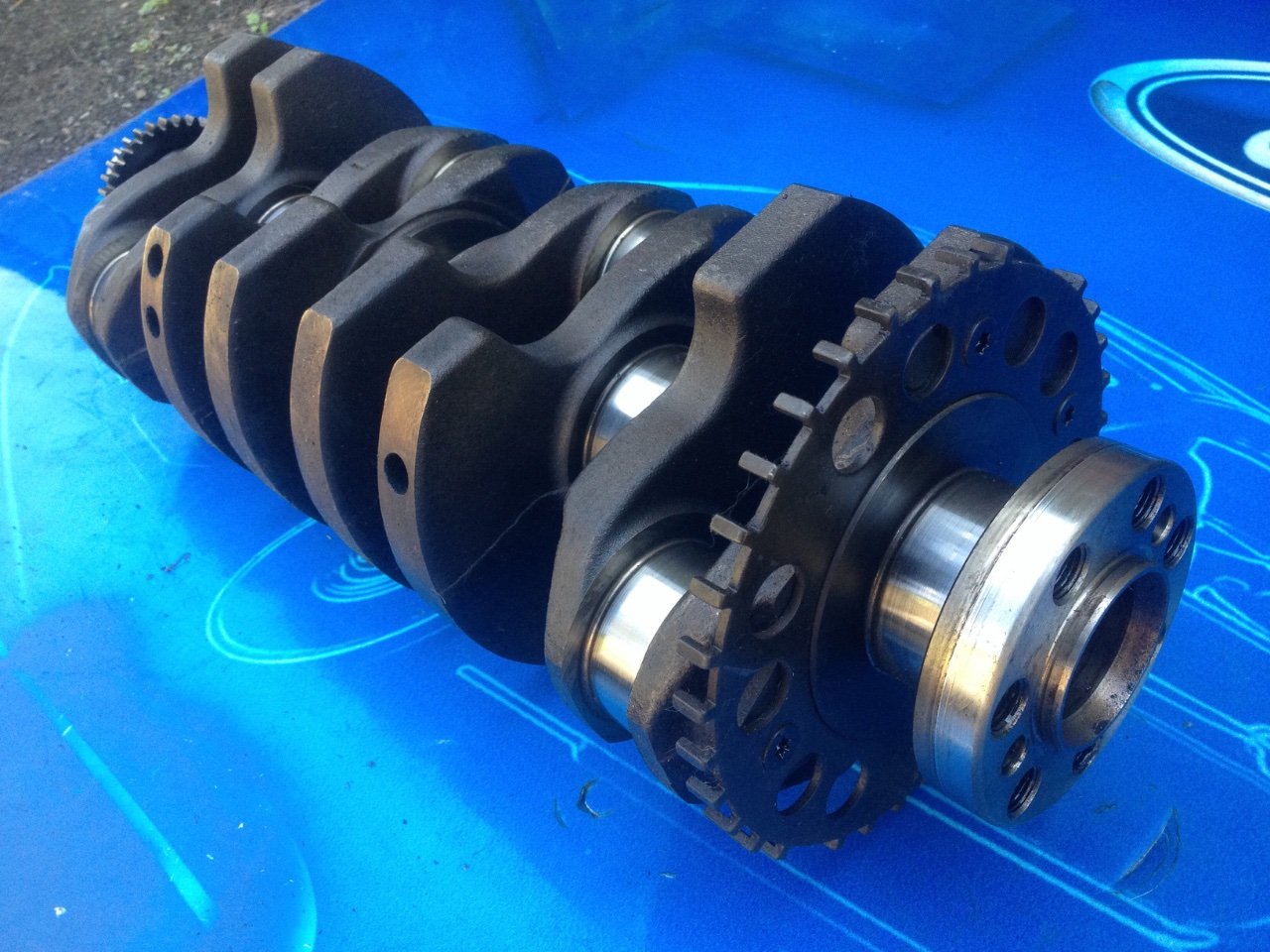

Снятый коленчатый вал в сборе с двигателя 4B12 Peugeot 4007

Примечание:

В случае повреждения зубьев ротора датчика положения коленчатого вала, ротор необходимо заменить.

36. Затем снимите верхние вкладыши коренных подшипников коленчатого вала.

Снятые верхние вкладыши коренных подшипников коленчатого вала двигателя 4B12 Peugeot 4007

37. Снимите два упорные полукольца.

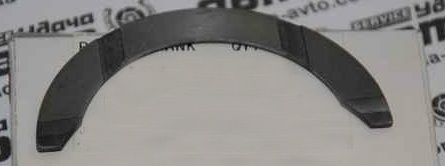

Снятое упорное полукольцо коленчатого вала двигателя 4B12 Peugeot 4007

Примечание:

Разложите снятые детали (вкладыши коренных подшипников и упорные полукольца) в порядке их соответствия номеру шейки и направлению установки.

38. Отверните четыре болта и снимите ротор датчика положения коленчатого вала.

Размещение болтов крепления ротора датчика положения коленчатого вала двигателя 4B12 Peugeot 4007

39. Как разобрать головку блока цилиндров, смотрите здесь.

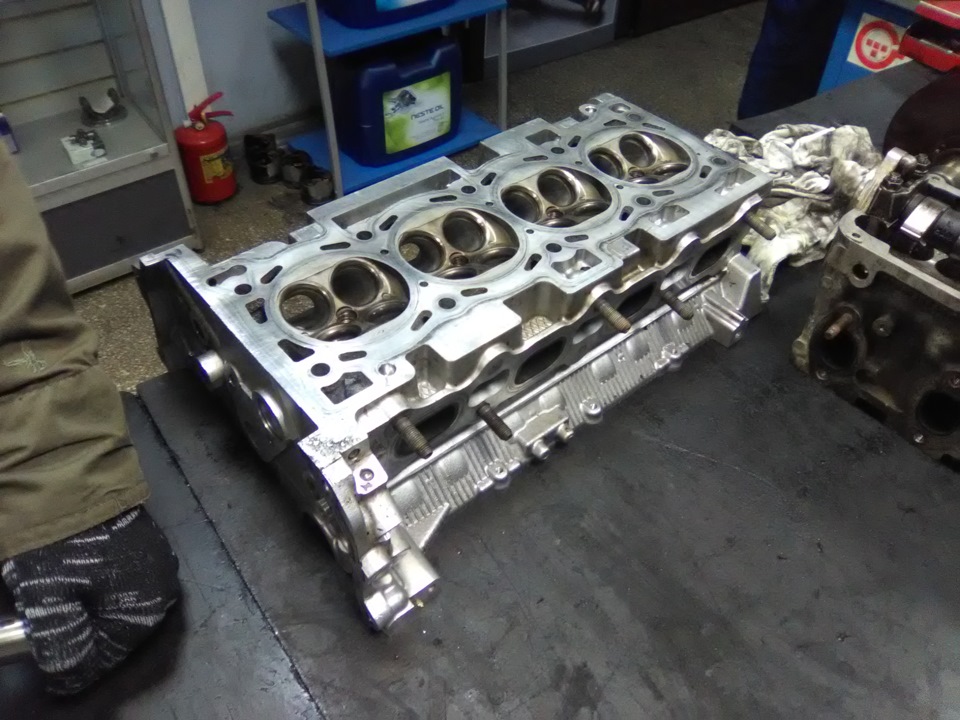

Разобранная головка блока цилиндров двигателя 4B12 Peugeot 4007

40. Как провести очистку деталей механизмов двигателя и их дефектовку, а также какие инструменты и расходники при этом используются, смотрите здесьздесь и здесь.
