Схема. Стеклоподьемники Peugeot 4007 2007 - 2012

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Без инструмента
Не обозначено
Автосервисы рядом

Примечание:

Ниже приведена электрическая схема управления стеклоподъемниками Пежо 4007 для понимания функциональности отдельных элементов системы и их взаимосвязи.

Схема работы и управления стеклоподъемниками Peugeot 4007

Схема 1. Стеклоподъемники Пежо 4007:

– электронный блок управления ETACS;

2, 5 – предохранители;

3 – к распределительной системе;

4 – замок зажигания;

6 – блок реле в моторном отсеке;

7, 11 – пусковая цепь;

8, 12 – цепь сопряжения;

9 – реле электрических стеклоподъемников;

10 – реле замка зажигания;

13 – контактный выключатель передних дверей;

14 – диагностический разъем;

15 – цепь для автомобилей с правым расположением руля;

16 – цепь для автомобилей с левым расположением руля.

Схема работы и управления стеклоподъемниками Peugeot 4007

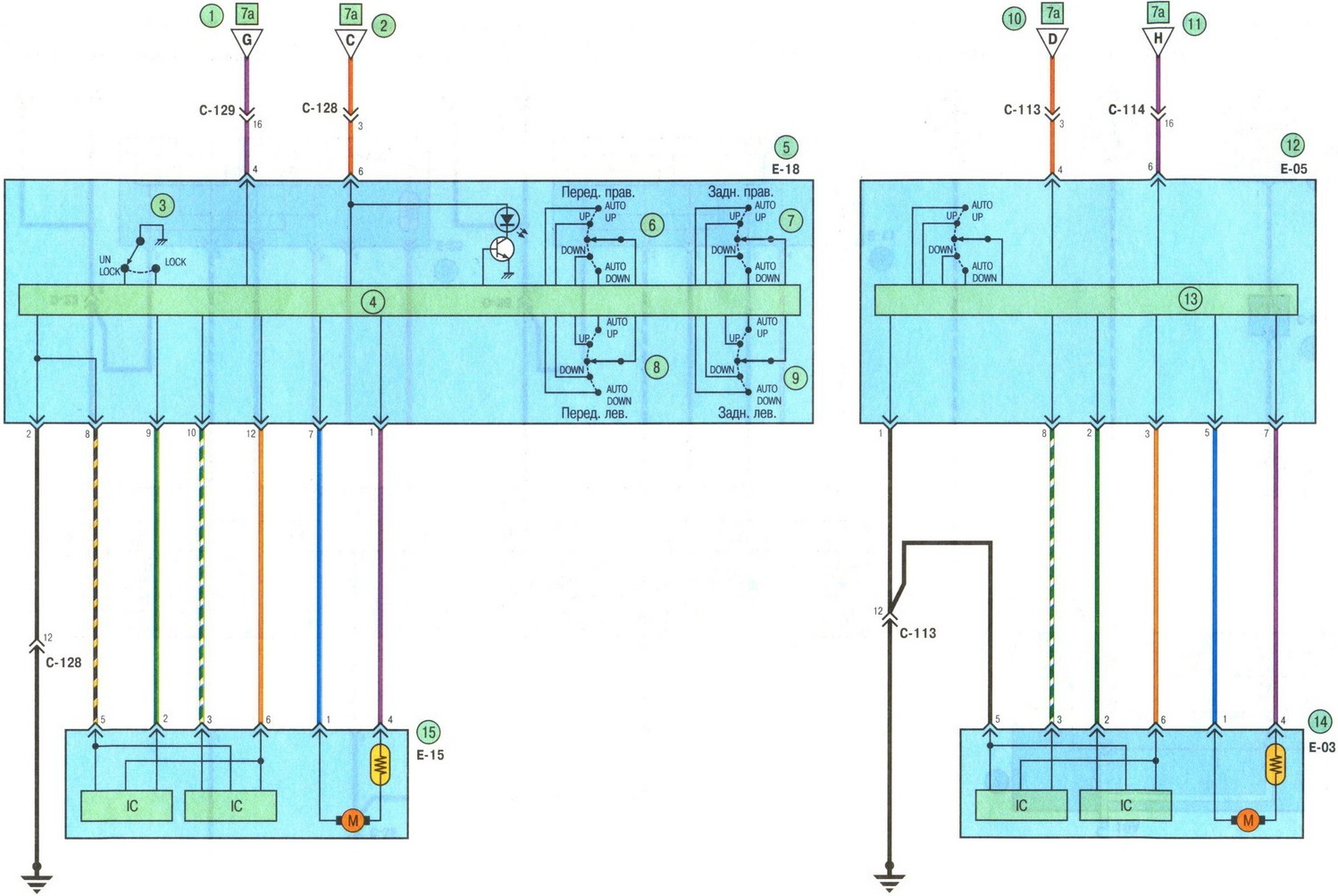

Схема 2. Стеклоподъемники Пежо 4007:

– пусковая цепь;

2 – реле электрических стеклоподъемников;

3 – выключатель блокировки стеклоподъемников;

4, 13 – модуль центрального процессора;

5 – основной выключатель электрических стеклоподъемников;

6 – передний правый переключатель;

7 – задний правый переключатель;

8 – передний левый переключатель;

9 – задний левый переключатель;

10 – реле электрических стеклоподъемников;

11 – пусковая цепь;

12 – вспомогательный выключатель электрических стеклоподъемников;

14 – электродвигатель переднего стеклоподъемника со стороны пассажира;

15 – электродвигатель переднего стеклоподъемника со стороны водителя.

Схема работы и управления стеклоподъемниками Peugeot 4007

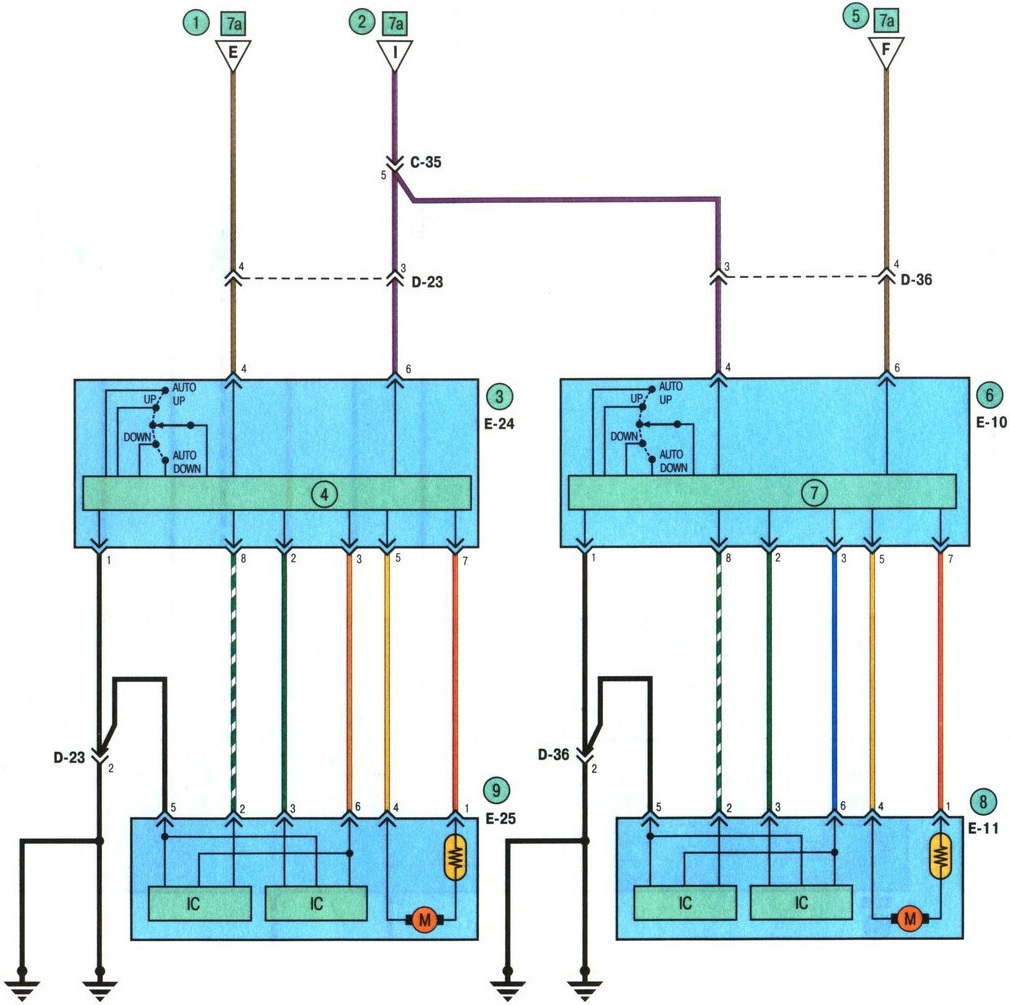

Схема 3. Стеклоподъемники Пежо 4007:

1, 5 – реле электрических стеклоподъемников;

2 – пусковая цепь;

3 – вспомогательный левый задний выключатель электростеклоподъемника;

4, 7 – модуль центрального процессора;

6 – вспомогательный правый задний выключатель электростеклоподъемника;

8 – электродвигатель стеклоподъемника правой задней двери;

9 – электродвигатель стеклоподъемника левой задней двери.

Схема работы и управления стеклоподъемниками Peugeot 4007

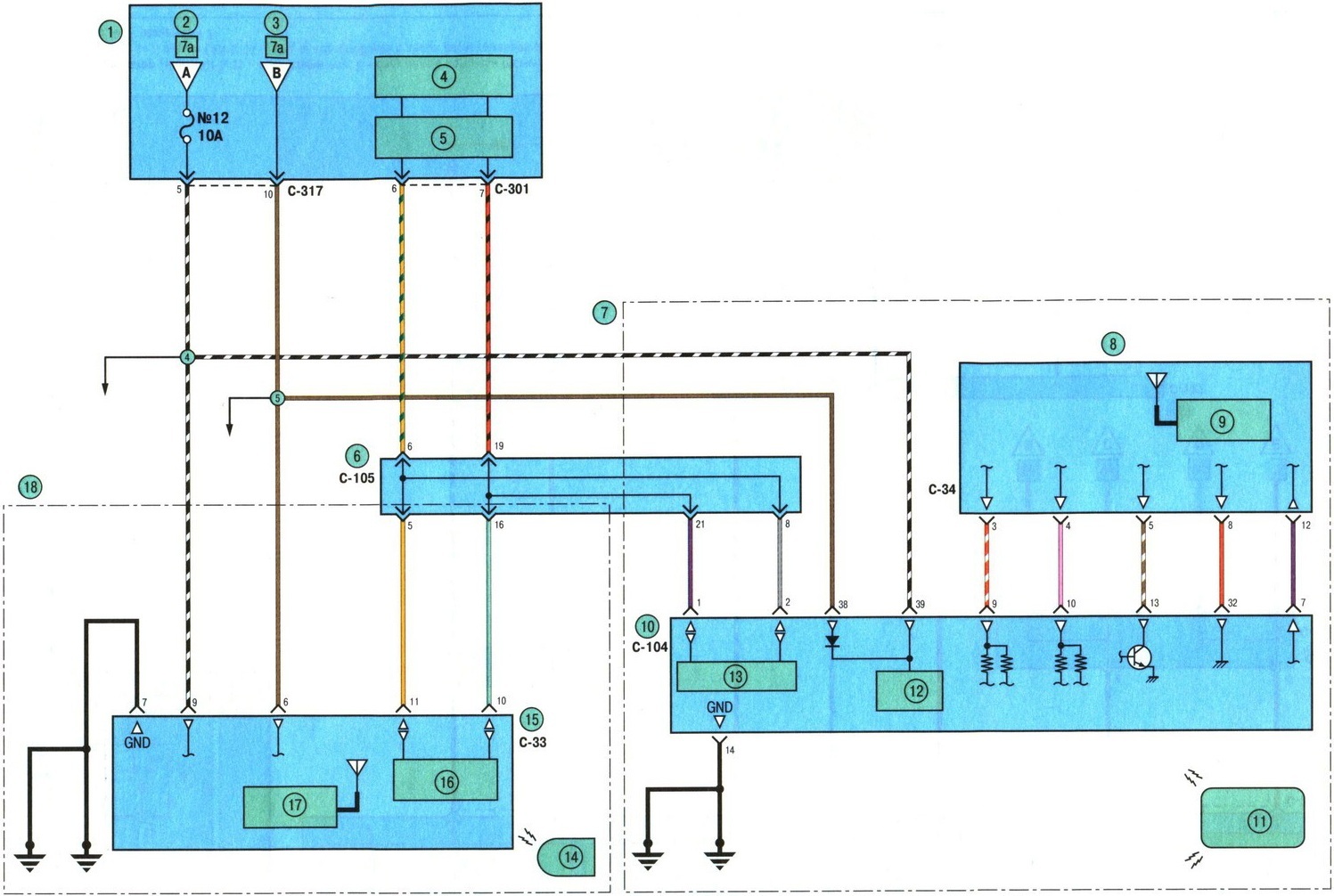

Схема 4. Стеклоподъемники Пежо 4007:

1 – электронный блок управления ETACS;

2 – реле замка зажигания;

3 – предохранитель;

4, 13, 16 – пусковая цепь;

5 – цепь сопряжения;

6 – разъем CAN 1;

7 – автомобили с системой KOS (система дистанционного управления замками дверей и пуском двигателя);

8 – антенный модуль;

9, 17 – ресивер;

10 – электронный блок управления системой KOS;

11 – ключ;

12 – источник питания;

14 – передатчик;

15 – беспроводной блок управления;

18 – автомобили без системы KOS.

Источник: Руководство по эксплуатации, техническому обслуживанию и ремонту Mitsubishi Outlender XL, Peugeot 4007, Citroen C-Crosser
