Снятие, дефектовка и установка маховика двигателя Peugeot 4007 2007 - 2012

Инструменты:

  • Инструмент (стопор) для фиксации маховика или пластины привода гидротрансформатора МВ991883
  • Вороток под торцевую насадку
  • Насадка на вороток на 18 мм
  • Динамометрический ключ
  • Измерительная головка часового типа с штативом (или стенд для измерения осевого биения)
  • Нож (или скребок)

Детали и расходники:

  • Маховик двигателя 0532.S2

Маховик 0532.S2 двигателя 4B12 Peugeot 4007

  • Пластина привода гидротрансформатора 0535.A9
  • Переходная пластина 0535.A7

Пластина 0535.A9 привода гидротрансформатора АКПП с переходной пластиной 0535.A7 Peugeot 4007

  • Очиститель (или растворитель)
  • Герметик Three Bond 1324 (или равнозначный)
  • Моторное масло
  • Ветошь

Примечания:

Маховик Пежо 4007 (или пластину привода гидротрансформатора) снимайте для замены заднего сальника коленчатого вала, для замены при повреждении зубчатого обода и для шлифования поверхности под ведомый диск сцепления.

1. Снимите механическую коробку передач в сборе или вариатор.

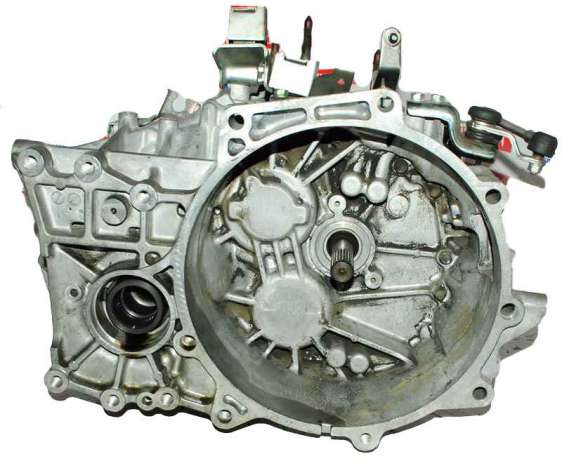

Снятая механическая коробка передач с двигателя 4B12 Peugeot 4007

2. Снимите кожух и ведомый диск сцепления (модели с МКПП).

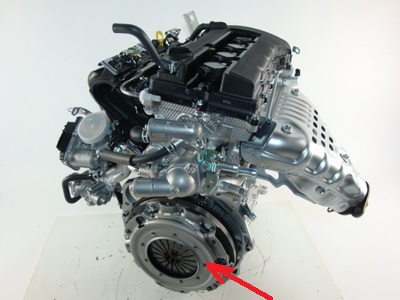

Размещение кожуха и ведомого диска сцепления двигателя 4B12 Peugeot 4007

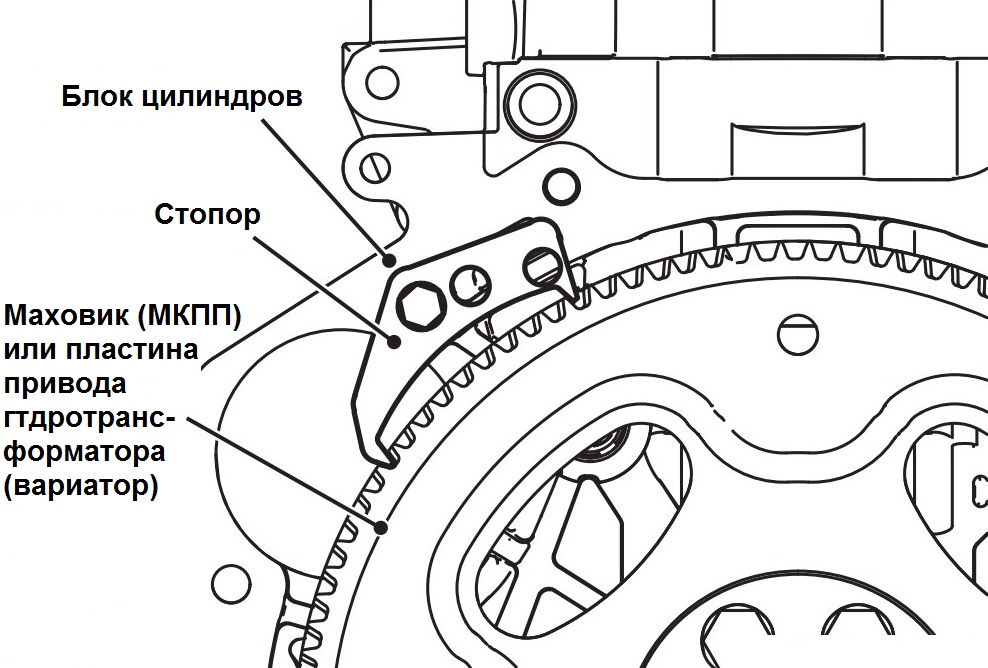

3. С помощью специального инструмента (стопор, каталожный номер МВ991883) зафиксируйте маховик или пластину привода гидротрансформатора и отверните болты крепления (для наглядности показано на снятом двигателе).

Фиксация специальным инструментом МВ991883 пластины гидротрансформатора двигателя 4B12 Peugeot 4007

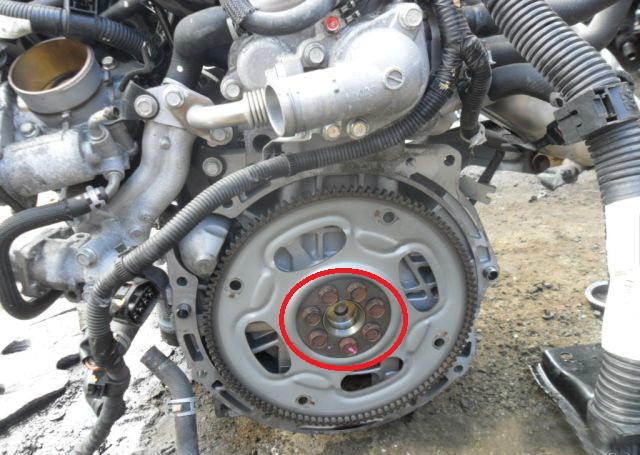

Размещение болтов крепления пластины гидротрансформатора двигателя 4B12 Peugeot 4007

4. Снимите маховик или пластину привода гидротрансформатора с переходной пластиной.

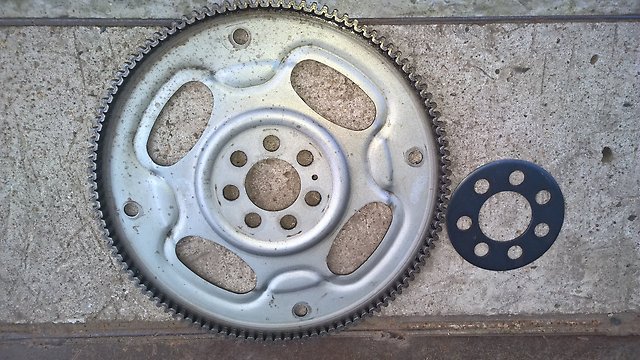

Снятая пластина привода гидротрансформатора с переходной пластиной АКПП Peugeot 4007

5. Проверьте состояние зубьев обода маховика (пластины), в случае их повреждения замените маховик на Пежо 4007 (пластину). Также проверьте пластину привода гидротрансформатора на отсутствие деформации, повреждения и трещин. При необходимости, замените.

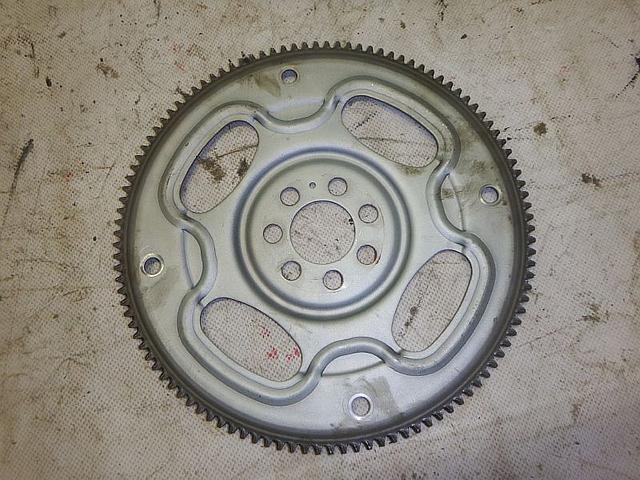

Техническое состояние зубьев пластины привода гидротрансформатора АКПП Peugeot 4007

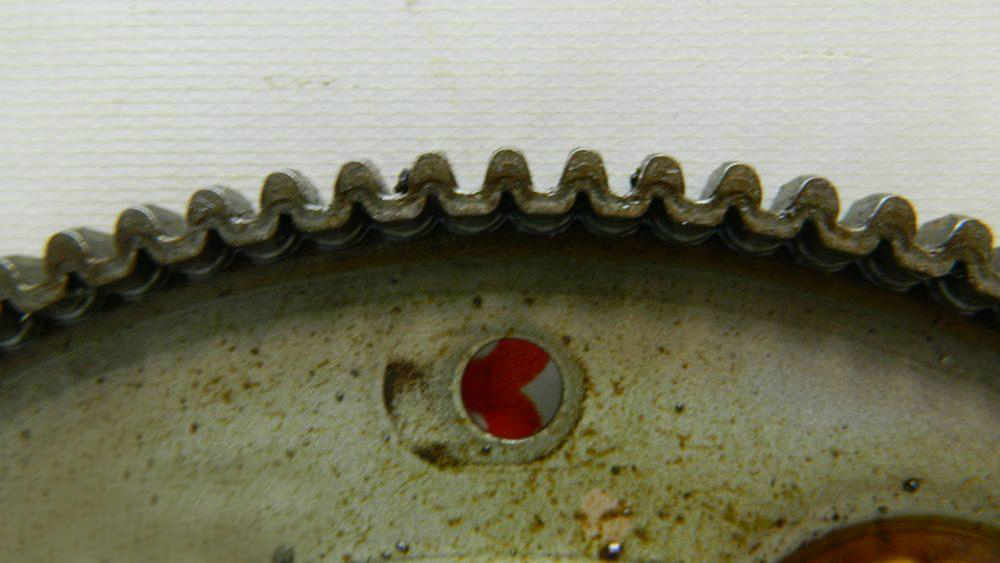

Поврежденные зубья маховика двигателя 4B12 Peugeot 4007

Примечание:

При повреждениях зубьев венца проверьте также шестерню привода стартера.

6. Замените или отремонтируйте маховик, если появились риски и задиры на поверхностях маховика.

Задиры на поверхности маховика двигателя 4B12 Peugeot 4007

7. Отремонтировать или проверить маховик можно в мастерской, располагающей специальным оборудованием. Биение маховика, измеренное по фрикционной поверхности, не должно превышать 0,13 мм. Его можно измерить на специальном стенде или, не снимая с двигателя, с помощью индикатора часового типа с необходимым штативом.

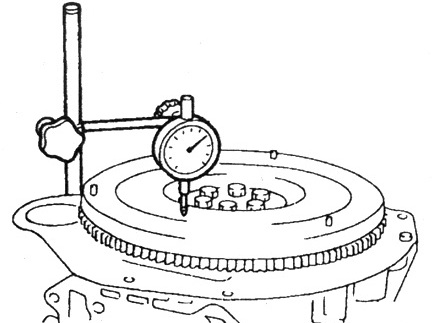

Измерение биения маховика двигателя 4B12 Peugeot 4007

8. Для удаления глубоких рисок и задиров поверхность прилегания можно прошлифовать, причем толщина слоя снимаемого металла не должна превышать 0,3 мм.

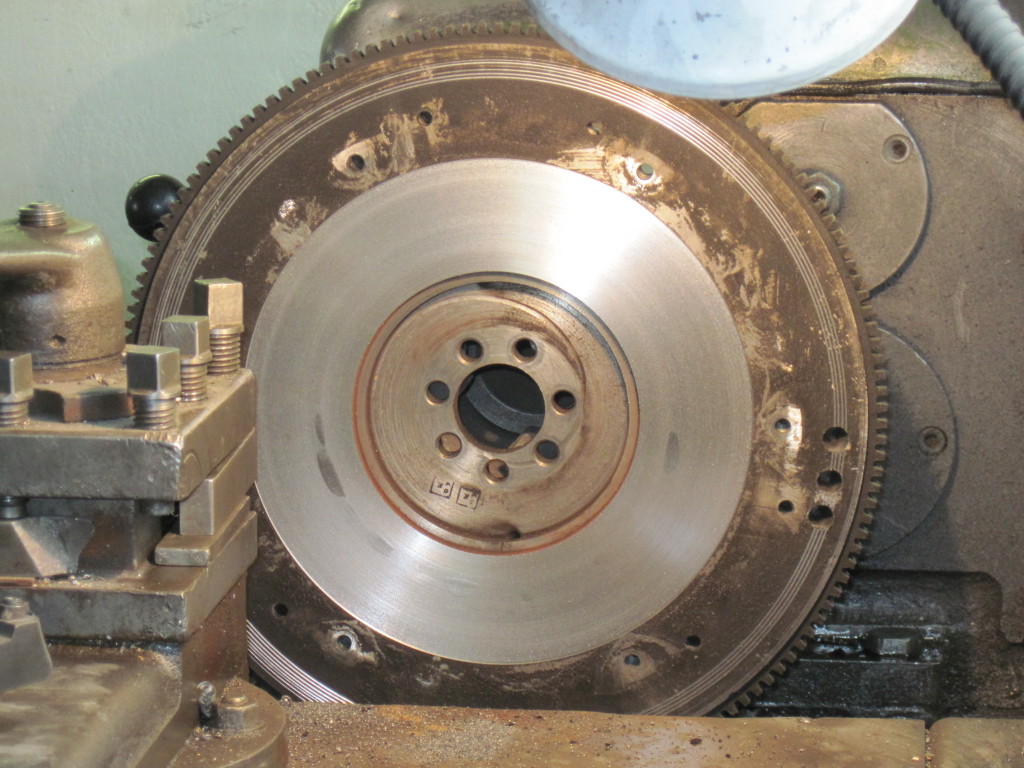

Проточка поверхности маховика двигателя 4B12 Peugeot 4007

9. Перед установкой очистите болты крепления маховика (МКПП) или пластины привода гидротрансформатора (вариатор), резьбовые отверстия в коленчатом валу и установочную поверхность на маховике (МКПП) или пластине привода гидротрансформатора (вариатор) от масла, старого герметика и других загрязнений.

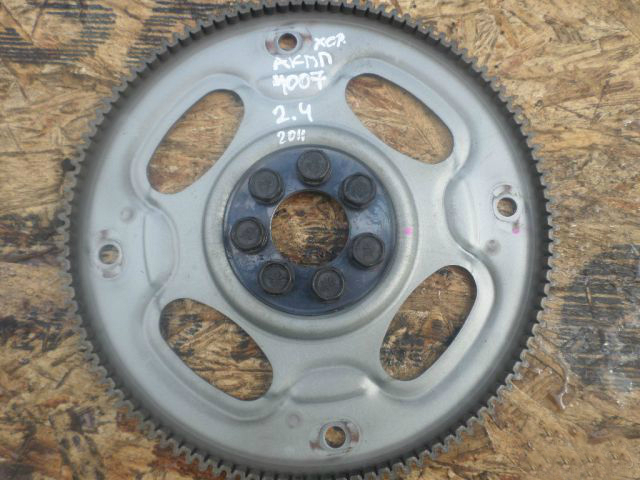

Очищенные пластина привода гидротрансформатора и болты крепления пластины к двигателю 4B12 Peugeot 4007

10. Теперь необходимо установить маховик (МКПП) или пластину привода гидротрансформатора (вариатор) с переходной пластиной на коленчатый вал. Наживите и затяните от руки болты крепления.

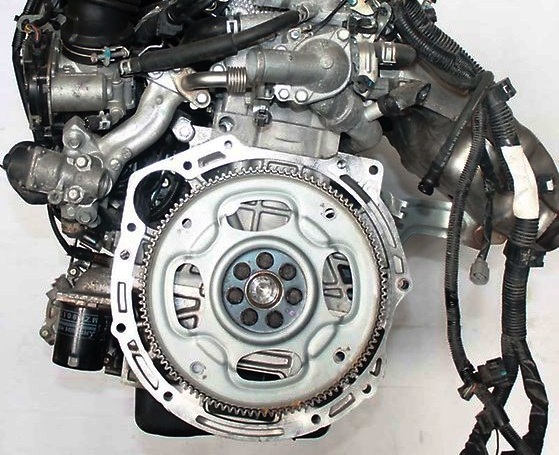

Установленная пластина привода гидротрансформатора на двигатель 4B12 Peugeot 4007

11. С помощью специального инструмента (MB991883), аналогично процедуре снятия, зафиксируйте маховик (МКПП) или пластину привода гидротрансформатора (вариатор).

12. Нанесите моторное масло на фланец головки болта крепления, а также указанный герметик на резьбу болтов крепления.

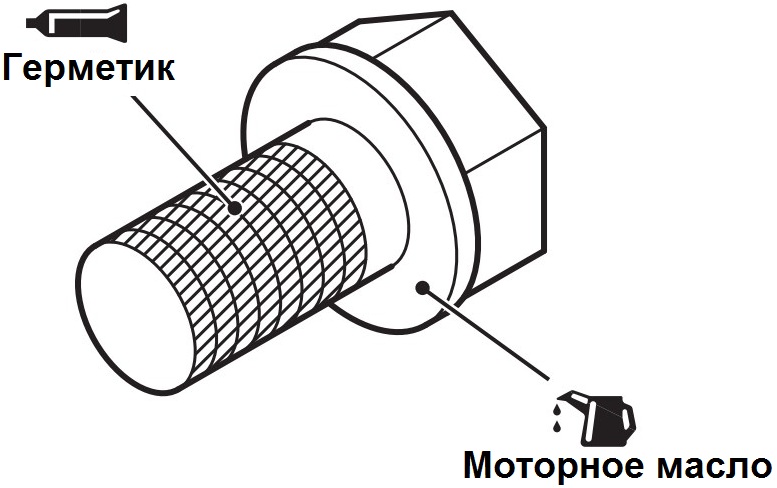

Места нанесения моторного масла и герметика на болт крепления маховика или пластины привода гидротрансформатора двигателя 4B12 Peugeot 4007

13. Предварительно затяните болты крепления номинальным моментом 40 Н·м затяжки в последовательности, указанной на рисунке.

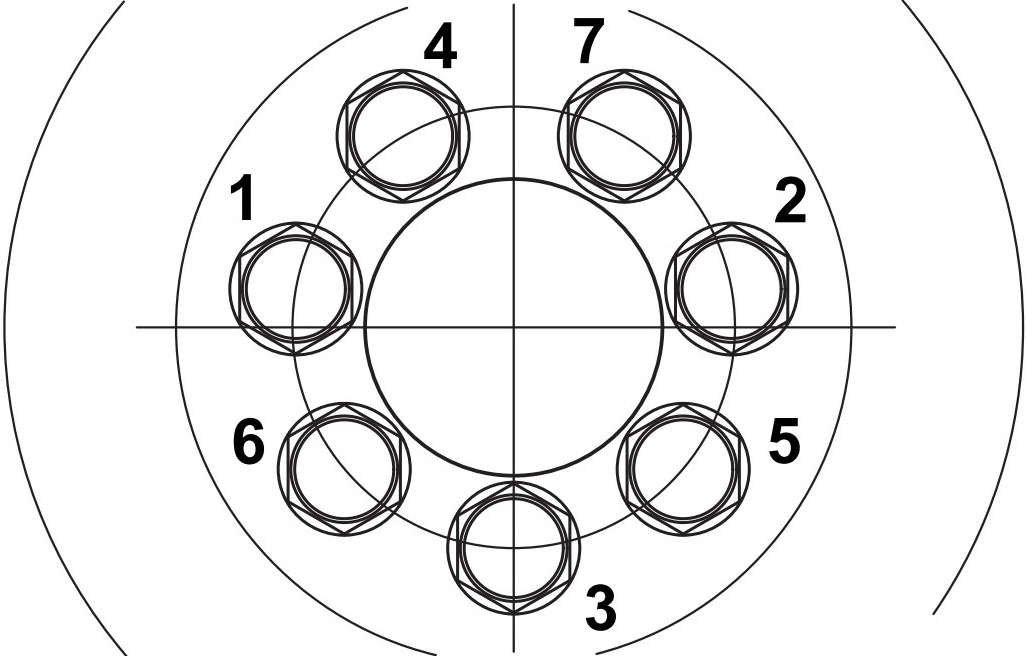

Последовательность затяжки болтов крепления маховика или пластины привода гидротрансформатора двигателя 4B12 Peugeot 4007

14. Окончательно затяните болты крепления номинальным моментом 130 Н·м затяжки в последовательности, указанной на рисунке выше.

15. Установите кожух и ведомый диск сцепления, а также коробку передач в сборе и все снятые детали в последовательности, обратном снятию.

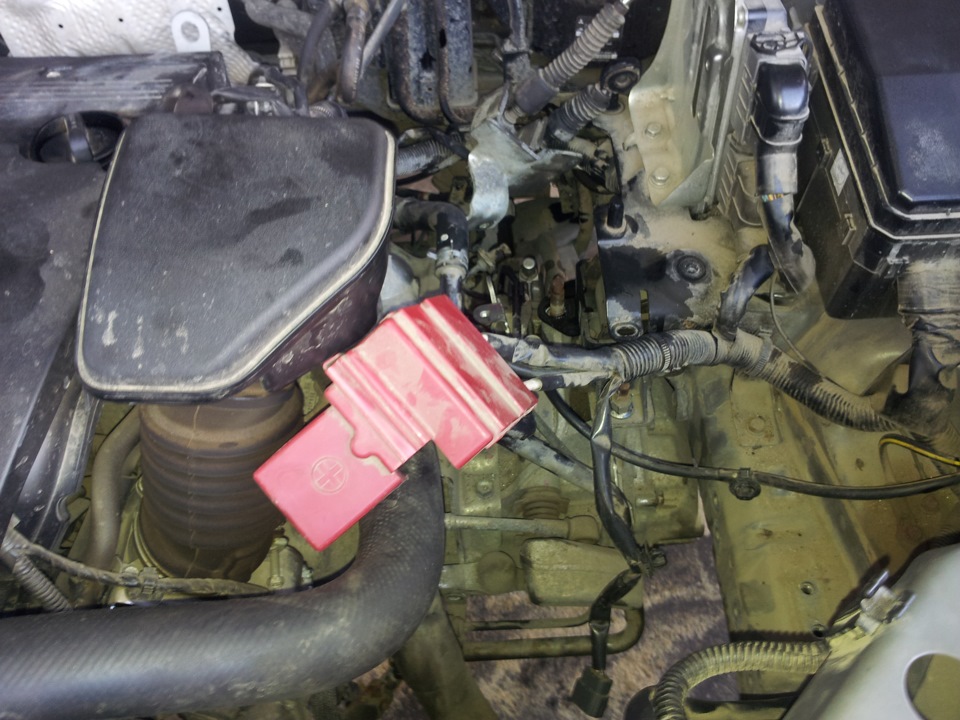

Установленная коробка передач на Peugeot 4007
