Разборка и сборка головки блока цилиндров двигателя 4B12 Peugeot 4007 2007 - 2012

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Яма/Эстакада
Не обозначено
Автосервисы рядом

Инструменты:

  • Гаечный ключ рожковый на 10 мм
  • Гаечный ключ рожковый на 19 мм (при необходимости)
  • Гаечный ключ накидной прямой на 12 мм
  • Гаечный ключ накидной прямой на 14 мм
  • Гаечный ключ накидной прямой на 17 мм
  • Гаечный ключ накидной прямой на 19 мм
  • Гаечный ключ накидной изогнутый на 16 мм
  • Ключ трещоточный
  • Удлинитель (с карданчиком)
  • Головка на 10 мм
  • Головка на 12 мм
  • Головка на 14 мм
  • Головка на 17 мм
  • Головка на 18 мм
  • Головка-бита 12-гранная на 8 мм
  • Свечной ключ (или высокая головка на 16 мм)
  • Вороток под торцевую насадку
  • Насадка на вороток на 22 мм
  • Динамометрический ключ
  • Балонный ключ
  • ​Домкрат винтовой
  • Отвертка плоская средняя
  • Отвертка крестовая средняя
  • Плоскогубцы
  • Приспособление для сжатия пружин клапанов (комплект из деталей с к.н. MD998735 и МВ992089)
  • Съемник седел клапанов
  • Специальные плоскогубцы МВ992085
  • Специальный инструмент с угловым индикатором МВ991614
  • Инструмент для фиксации шкива коленчатого вала (вильчатый держатель MB990767 и спецболты и MD998719)
  • Опора регулируемая (или подъемное устройство)
  • Молоток средний
  • Фреза для седла клапана (при необходимости)
  • Шестигранный спецключ для фиксации храповика натяжителя (или штифт)
  • Шестигранный спецключ для фиксации натяжного механизма (или штифт)
  • Оправка MB991448 (при необходимости)
  • Оправка MD998737
  • Приспособление для притирки клапанов (ручной держатель или реверсивная дрель, при необходимости)
  • Съемник масляного поддона MD998727
  • Пресс со специнструментом (или выколотка)
  • Штангенциркуль
  • Пинцет
  • Маркер
  • Нож (или скребок)
  • Противооткатный упор (башмак)
  • Кисть флейцевая
  • Щетка металлическая

Детали и расходники:

  • Прокладка крышки головки блока цилиндров 0249.F9

Прокладка 0249.F9 крышки головки блока цилиндров двигателя 4B12 Peugeot 4007

  • Прокладка головки блока цилиндров 0209.FN

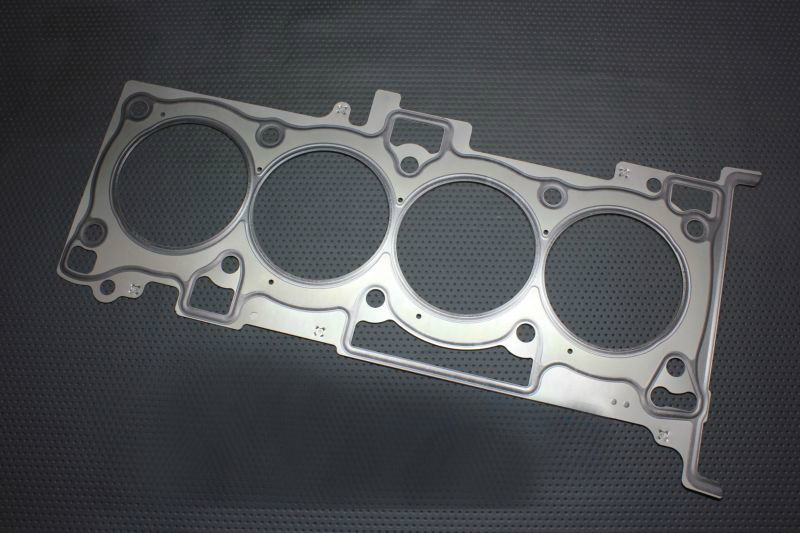

Прокладка 0209.FN головки блока цилиндров двигателя 4B12 Peugeot 4007

  • Вкладыши подшипников распределительных валов 0803.12/0803.13/0803.14 (при необходимости)
  • Прокладка выпускного коллектора 0349.N1

Прокладка 0349.N1 выпускного коллектора двигателя 4B12 Peugeot 4007

  • Уплотнительное кольцо приемной трубы и коллектора 1712.C6 (при необходимости)
  • Уплотнительная прокладка приемной трубы 1709.42 (при необходимости)
  • Гайка крепления выпускного коллектора 0341.N4 - 5 шт.

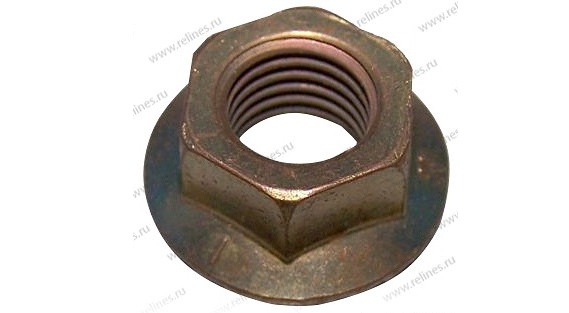

Гайка 0341.N4 крепления выпускного коллектора двигателя 4B12 Peugeot 4007

  • Шайба 0341.N3 - 5 шт.

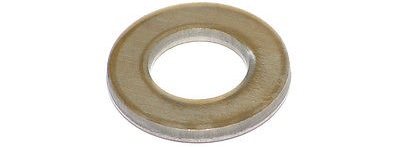

Шайба 0341.N3 выпускного коллектора двигателя 4B12 Peugeot 4007

  • Уплотнительное кольцо дроссельного узла 0348.V3 (при необходимости)
  • Уплотнительное кольцо кронштейна сервопривода клапана рециркуляции ОГ 0348.V2 (при необходимости)
  • Уплотнительное кольцо пробки поддона двигателя 0313.41

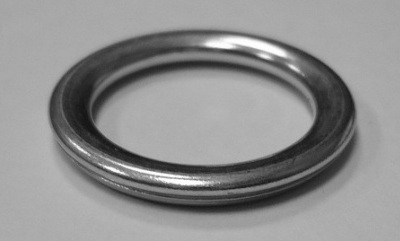

Уплотнительное кольцо 0313.41 пробки поддона двигателя 4B12 Peugeot 4007

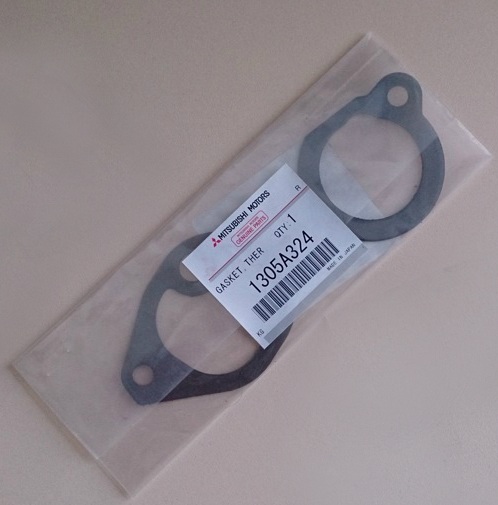

  • Уплотнительная прокладка корпуса термостата 1390.94

Уплотнительная прокладка 1390.94 корпуса термостата двигателя 4B12 Peugeot 4007

  • Уплотнительная прокладка подводящей трубы системы охлаждения 1206.F5

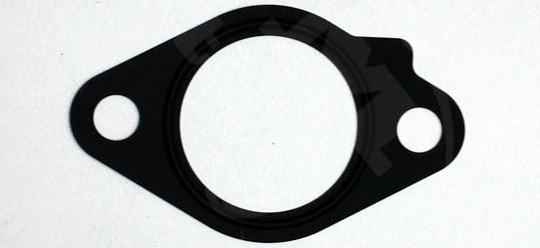

Уплотнительная прокладка 1206.F5 подводящей трубы системы охлаждения двигателя 4B12 Peugeot 4007

  • Уплотнительное кольцо подводящей трубы системы охлаждения 1342.12

Уплотнительное кольцо 1342.12 подводящей трубы системы охлаждения двигателя 4B12 Peugeot 4007

  • Болт 0204.Е3 - 8 шт.
  • Болт 0204.Е2 - 8 шт.
  • Шайба 0205.56 - 2 шт.

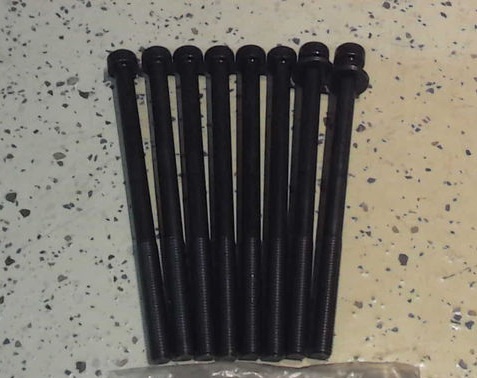

Болты 0204.E2 и шайбы 0205.56 крепления головки блока цилиндров двигателя 4B12 Peugeot 4007

  • Сальник коленчатого вала передний 0127.52 (при необходимости)
  • Маслосъемный колпачок 0956.61 – 16 шт.

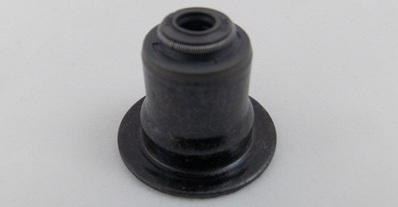

Маслосъемный колпачок 0956.61 клапанного механизма двигателя 4B12 Peugeot 4007

  • Клапан впускной 0948.F2 - 8 шт. (при необходимости)

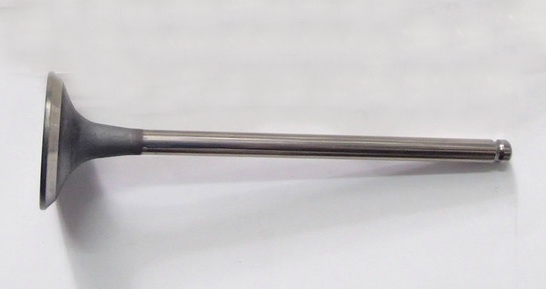

Клапан впускной 0948.F2 газораспределительного механизма двигателя 4B12 Peugeot 4007

  • Клапан выпускной 0949.E7 - 8 шт. (при необходимости)

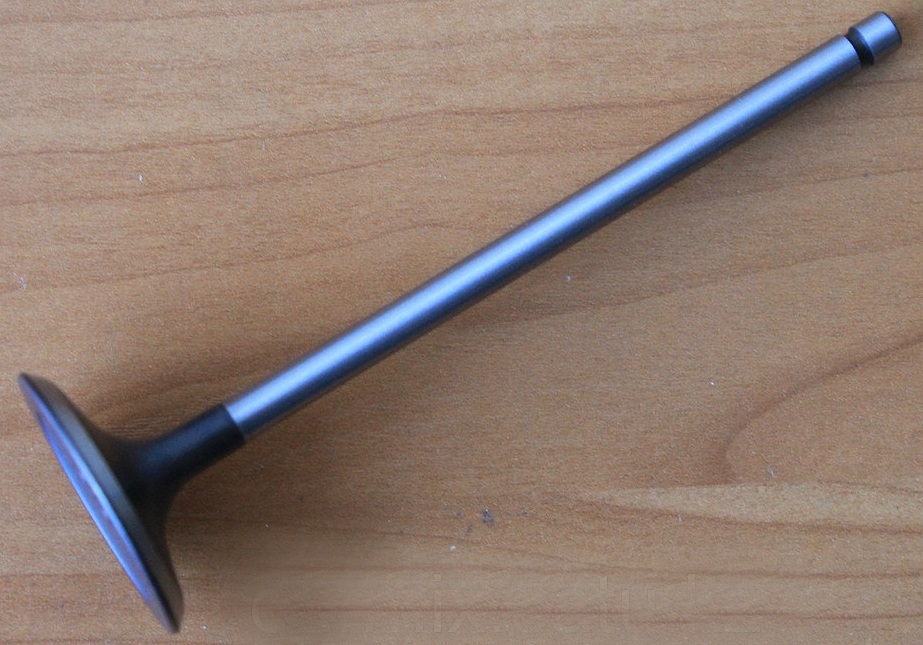

Клапан выпускной 0949.E7 газораспределительного механизма двигателя 4B12 Peugeot 4007

  • Клапанная пружина 0952.С9 - 16 шт. (при необходимости)

Клапанная пружина 0952.С9 газораспределительного механизма двигателя 4B12 Peugeot 4007

  • Направляющая втулка клапана 0220.А5 - 16 шт. (при необходимости)

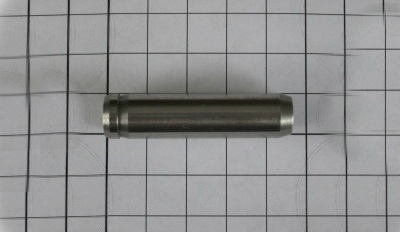

Направляющая втулка 0220.А5 клапана газораспределительного механизма двигателя 4B12 Peugeot 4007

  • Седло впускного клапана 0226.G6 - 8 шт. (при необходимости)
  • Седло выпускного клапана 0227.F1 - 8 шт. (при необходимости)

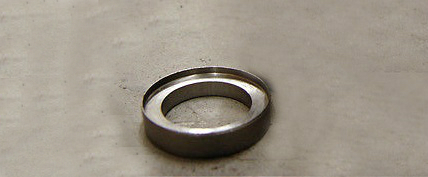

Седло 0227.F1 выпускного клапана газораспределительного механизма двигателя 4B12 Peugeot 4007

  • Аэрозольная смазка типа WD-40
  • Герметик Loctite 5900 или 5970, Three Bond 1217G (1000А923)
  • Веревка или проволока
  • Емкость техническая - 2 шт.
  • Водяная ванна
  • Жидкий азот (при необходимости)
  • Обезжириватель
  • Очиститель (или растворитель)
  • Паста притирочная (или белила)
  • Графитовая смазка (при необходимости)
  • Слабая пружина (по наружному диаметру проходящая в отверстие седла клапана, при необходимости)
  • Керосин
  • Краска
  • Шланг
  • Моторное масло
  • Охлаждающая жидкость
  • Деревянный брусок
  • Ветошь

Разборка головки блока цилиндров

Примечания:

Полная разборка головки блока цилиндров нужна при капитальном ремонте двигателя, когда нужно произвести притирку клапанов и проверить детали головки.
Разложите снятые детали в соответствии с номером цилиндра и впускным/выпускным клапанами, чтобы не перепутать их при сборке.

1. Снимите распределительные валы, как описано здесь (там же смотрите инструменты, а также детали и расходники, необходимые для осуществления такой операции).

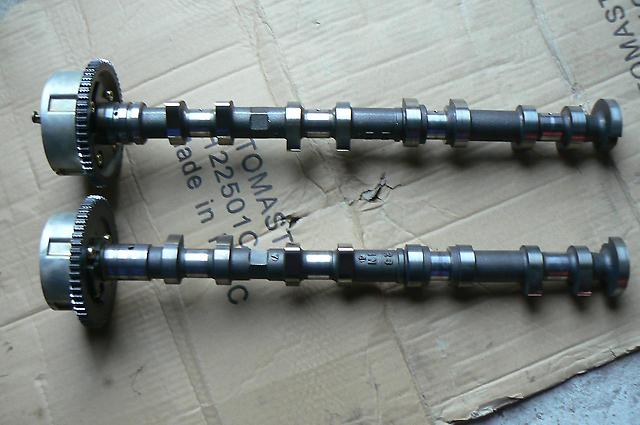

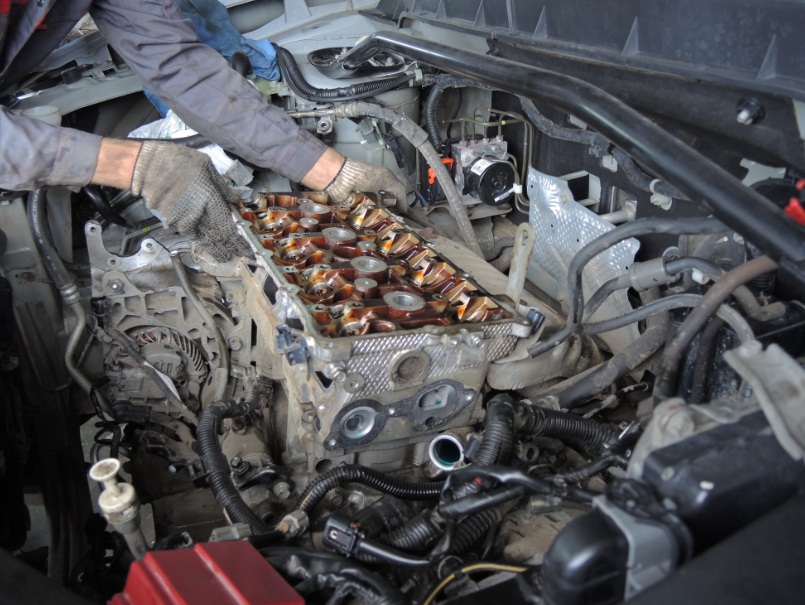

Снятые распределительные валы двигателя 4B12 Peugeot 4007

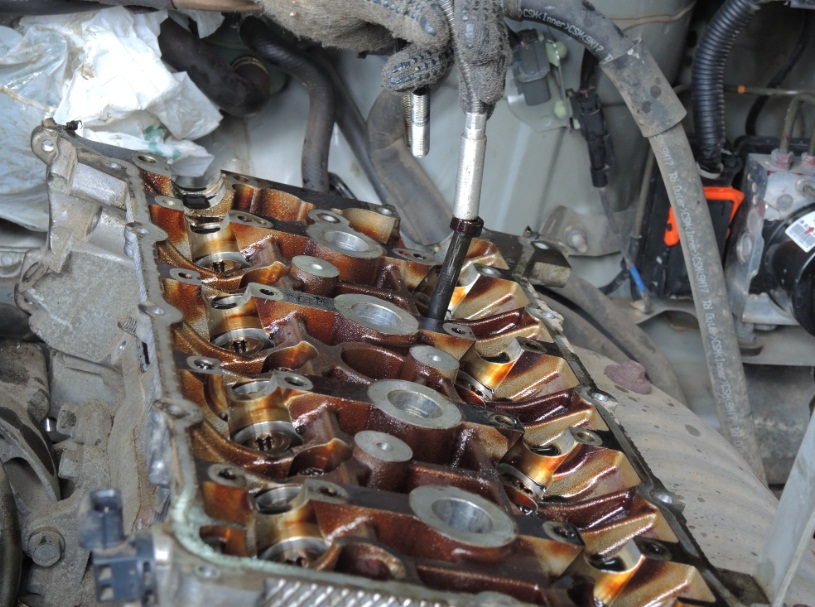

2. Отверните болты крепления головки блока цилиндров и снимите головку с прокладкой, как описано здесь (п. 32-33).

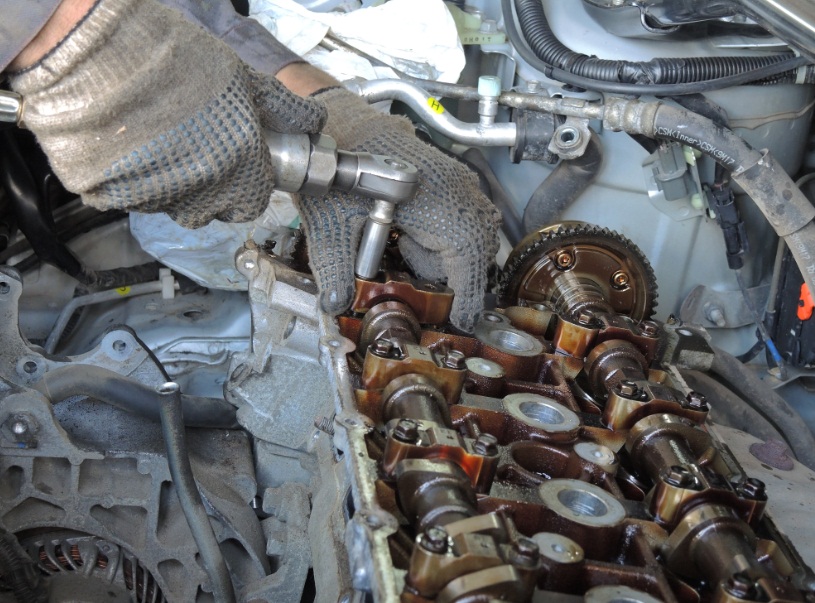

Отворачивание болтов крепления головки блока цилиндров двигателя 4B12 Peugeot 4007

Примечание:

Снятая головка блока цилиндров Пежо 4007 необходима для доступа в процессе разборки и дефектовки ко всем деталям.

3. Извлеките фильтр электромагнитного клапана управления подачей масла из блока цилиндров.

Размещение фильтра электромагнитного клапана управления подачей масла в блоке цилиндров двигателя 4B12 Peugeot 4007

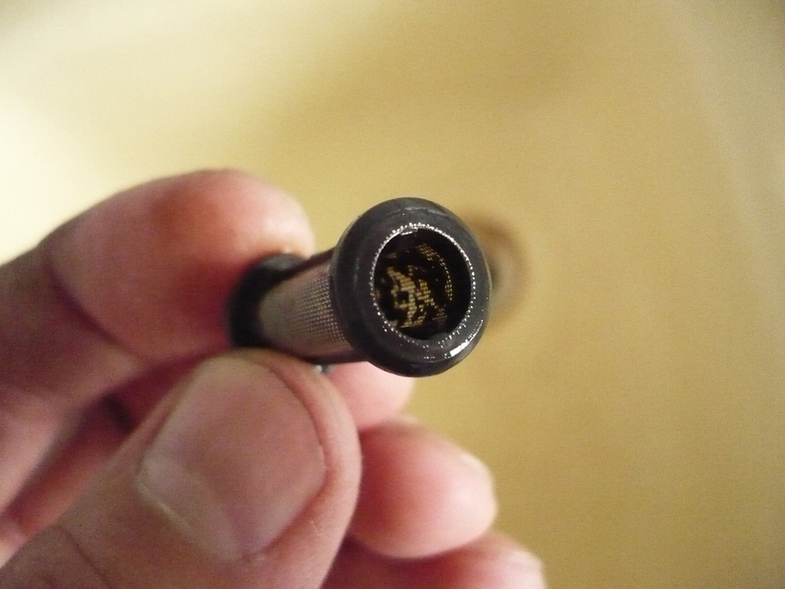

Снятый фильтр электромагнитного клапана управления подачей масла из блока цилиндров двигателя 4B12 Peugeot 4007

4. С помощью специального съемника (комплект из деталей с к.н. MD998735 и МВ992089) сожмите пружину клапана и извлеките сухари. Ниже показано, как рассухарить клапана посредством специального съемника.

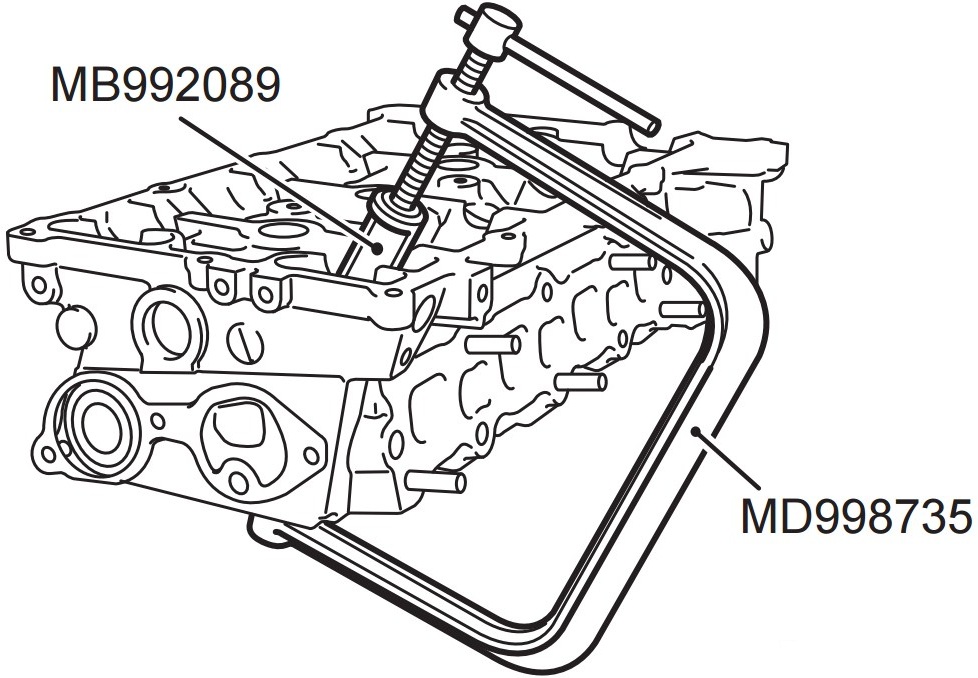

Сжимание с помощью специального съемника (MD998735 и МВ992089) пружины клапана газораспределительного механизма двигателя 4B12 Peugeot 4007

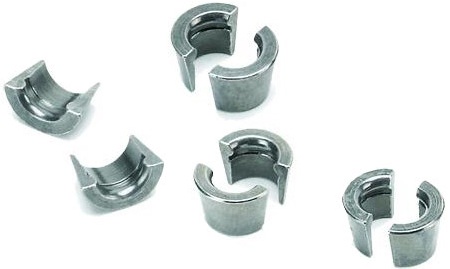

Сухари газораспределительного механизма двигателя 4B12 Peugeot 4007

5. Осторожно демонтируйте съемник. Снимите тарелку пружины и пружину. Выньте клапан.

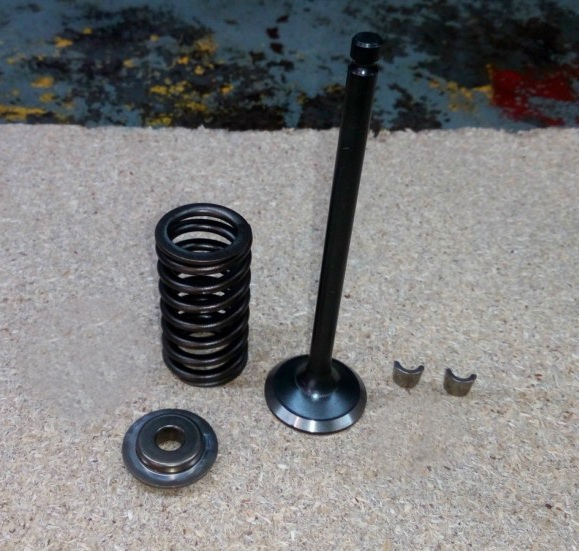

Клапан с пружиной, тарелкой пружины и сухарями газораспределительного механизма двигателя 4B12 Peugeot 4007

Примечание:

Храните детали каждого из клапанов отдельно.

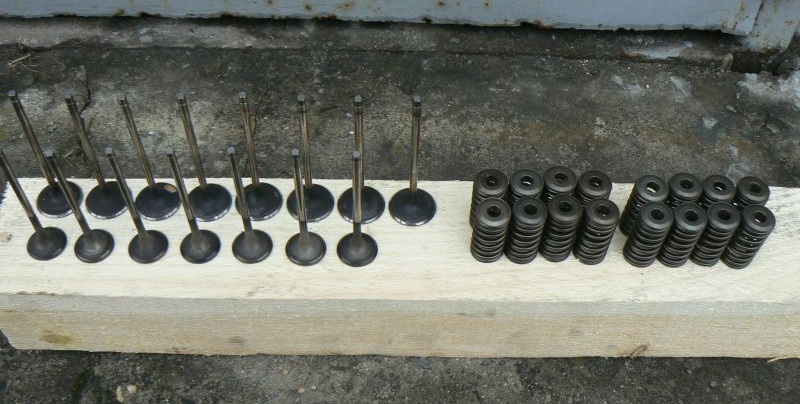

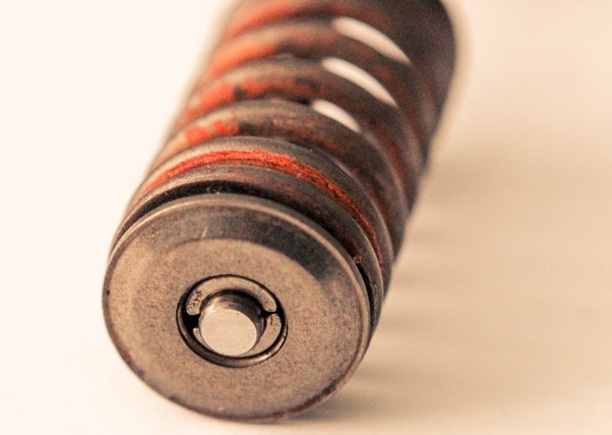

Снятые клапана с пружинами и тарелками из головки блока цилиндров двигателя 4B12 Peugeot 4007

6. Извлеките маслосъемные колпачки из головки блока цилиндров с помощью специальных плоскогубцев (к.н. МВ992085), как показано на рисунке.

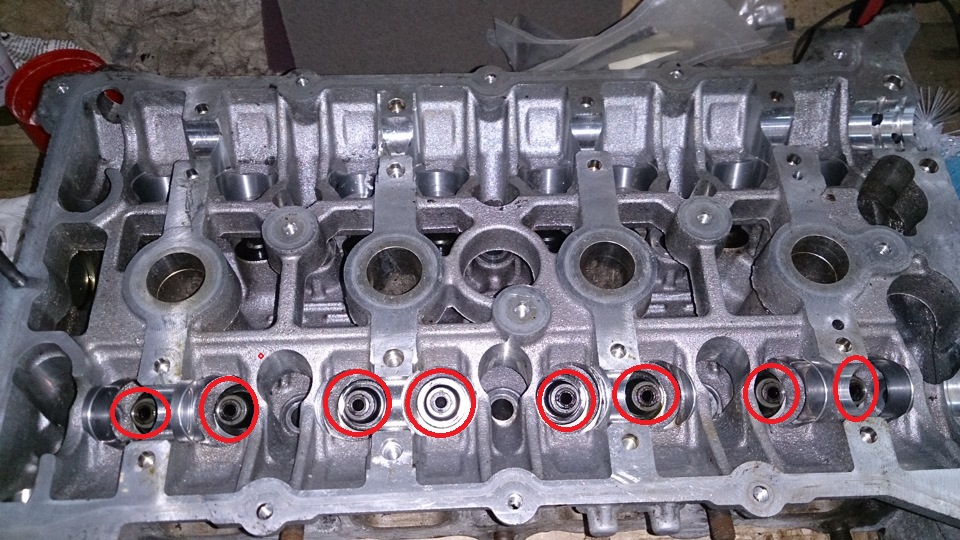

Размещение маслосъемных колпачков в головке блока цилиндров двигателя 4B12 Peugeot 4007

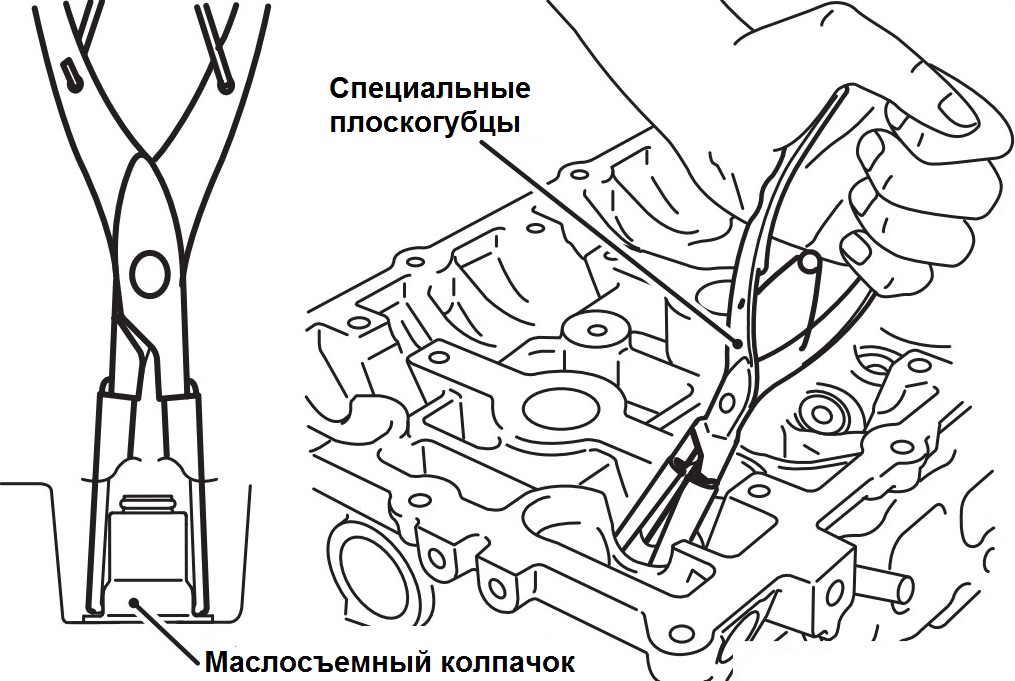

Снятие специальными плоскогубцами маслосъемного колпачка газораспределительного механизма двигателя 4B12 Peugeot 4007

Примечание:

Не допускается повторное использование маслосъемных колпачков.

7. Постепенно нагрейте головку блока цилиндров в водяной ванне до температуры 80 - 100°С.

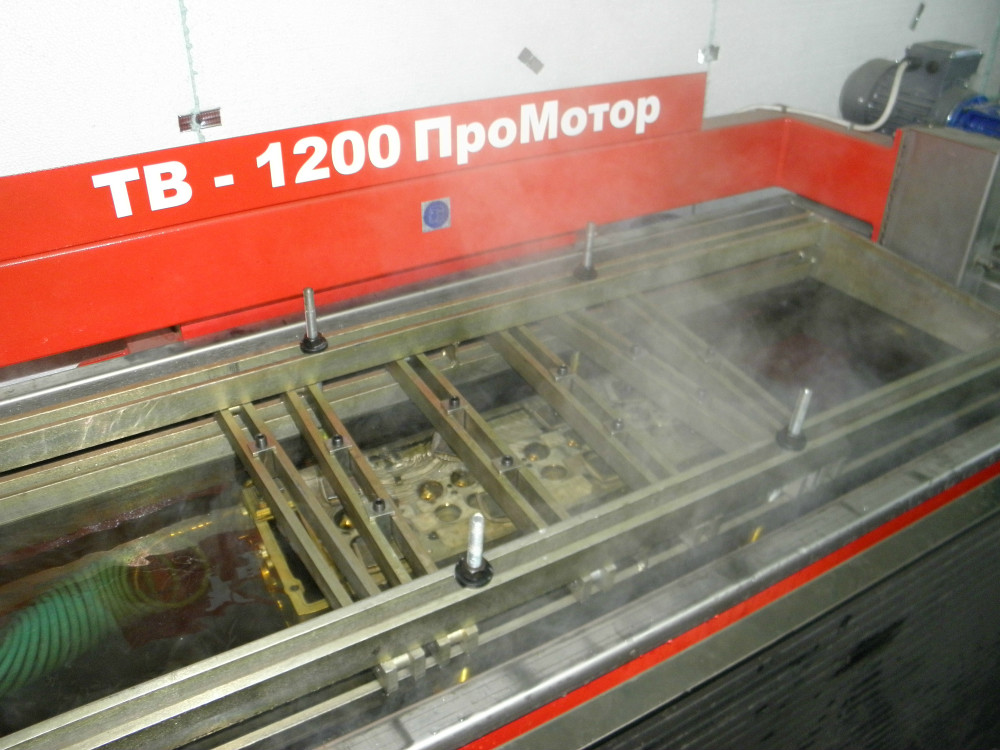

Погруженная в водяную ванну головка блока цилиндров двигателя 4B12 Peugeot 4007

8. С помощью специального инструмента и пресса, или выколотки и молотка, выпрессуйте направляющую втулку клапана в направлении поверхности  под прокладку головки блока цилиндров.

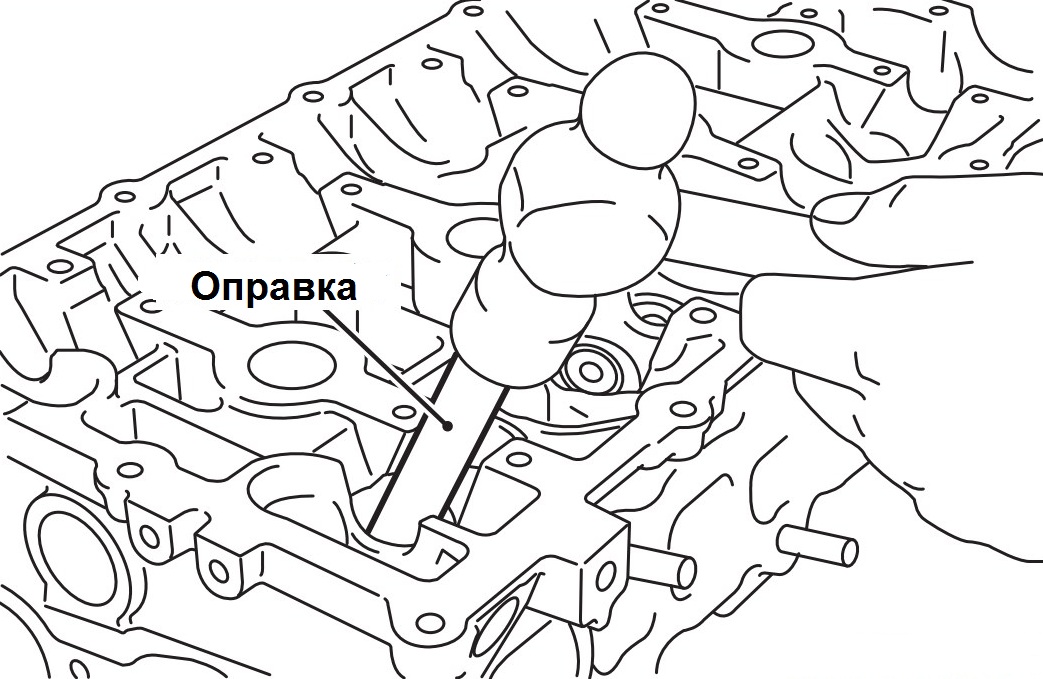

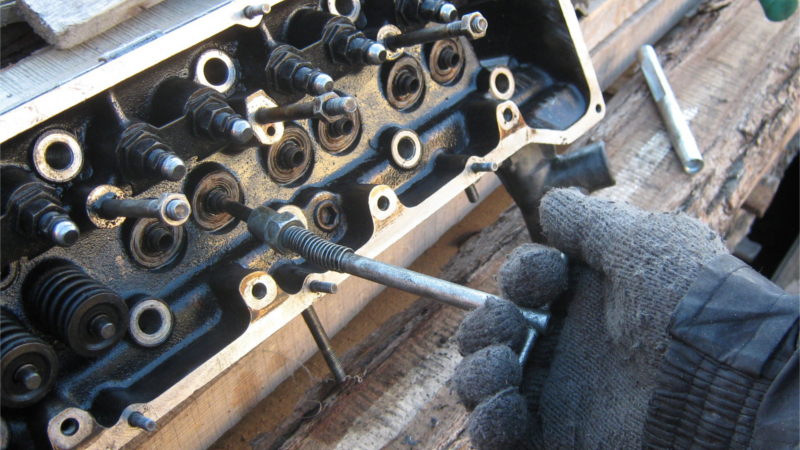

Выпрессовка направляющей втулки клапана головки блока цилиндров двигателя 4B12 Peugeot 4007

9. Аналогично выпрессуйте остальные направляющие втулки впускных и выпускных клапанов.

10. С помощью специального съемника выпрессуйте седла впускных и выпускных клапанов из головки блока цилиндров.

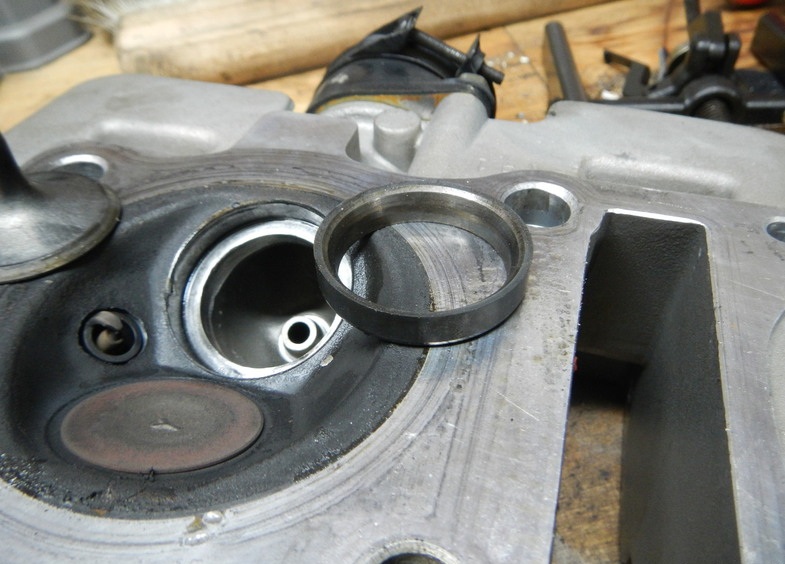

Извлеченное седло клапана из головки блока цилиндров двигателя 4B12 Peugeot 4007

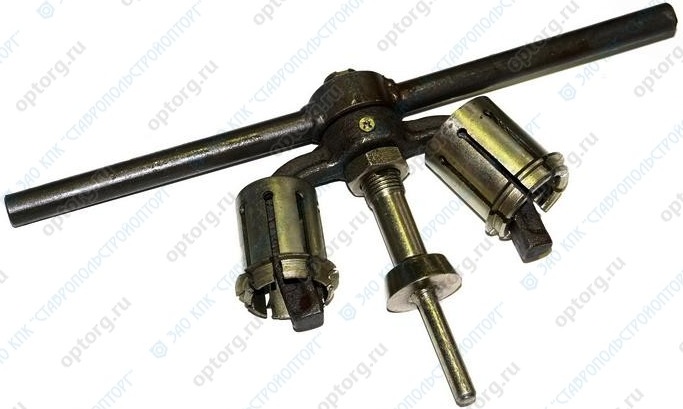

Специальный съемник для снятия седел клапанов двигателя 4B12 Peugeot 4007

Примечание:

Если после дефектовки необходима замена седла(ел) клапана(ов), механически обработайте (срежьте) заменяемое седло клапана изнутри для уменьшения толщины его стенок. Затем извлеките седло клапана.

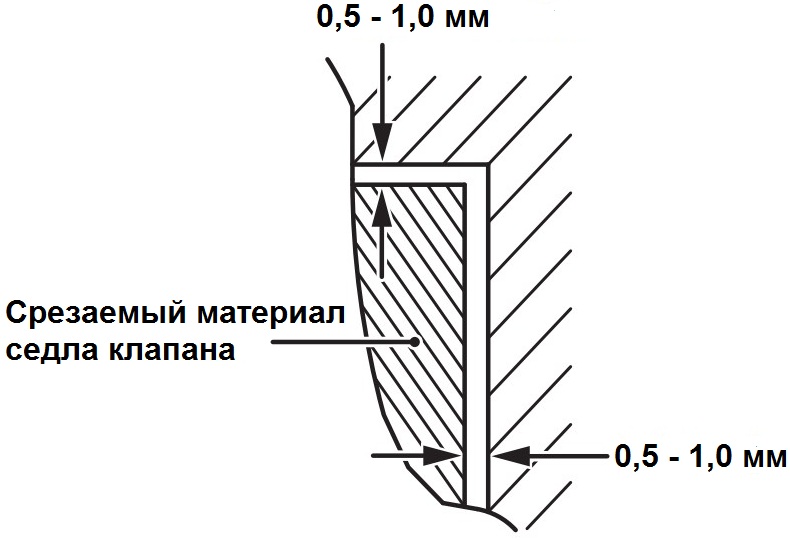

Схема среза заменяемого седла клапана ГРМ двигателя 4B12 Peugeot 4007

Сборка головки блока цилиндров

Примечание:

Перед установкой нанесите немного чистого моторного масла на все движущиеся детали.

1. Расточите отверстие в головке блока цилиндров для установки седла клапана увеличенного диаметра (ремонтного размера).

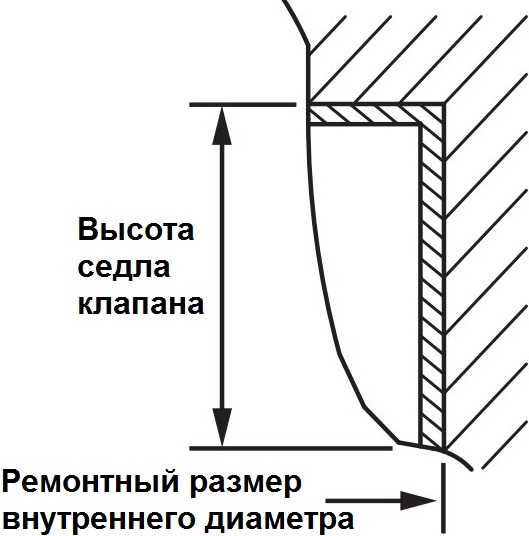

Схема расточки отверстия под ремонтный размер внутреннего диаметра седла клапана ГРМ двигателя 4B12 Peugeot 4007

Примечание:

Диаметр отверстия под седло впускного клапана (ремонтный размер 0,30):  36,22 - 36,24 мм.
Диаметр отверстия под седло выпускного клапана (ремонтный размер 0,30):  30,22 - 30,24 мм.

2. Перед установкой седла клапана либо нагрейте головку блока цилиндров до температуры примерно 250°С, либо охладите седло клапана в жидком азоте для предотвращения механического повреждения (появления задиров) отверстия в головке блока цилиндров при установке седла.

3. С помощью фрезы для седла клапана обработайте седло до требуемой по техническим условиям ширины контактной поверхности и угла наклона рабочей фаски.

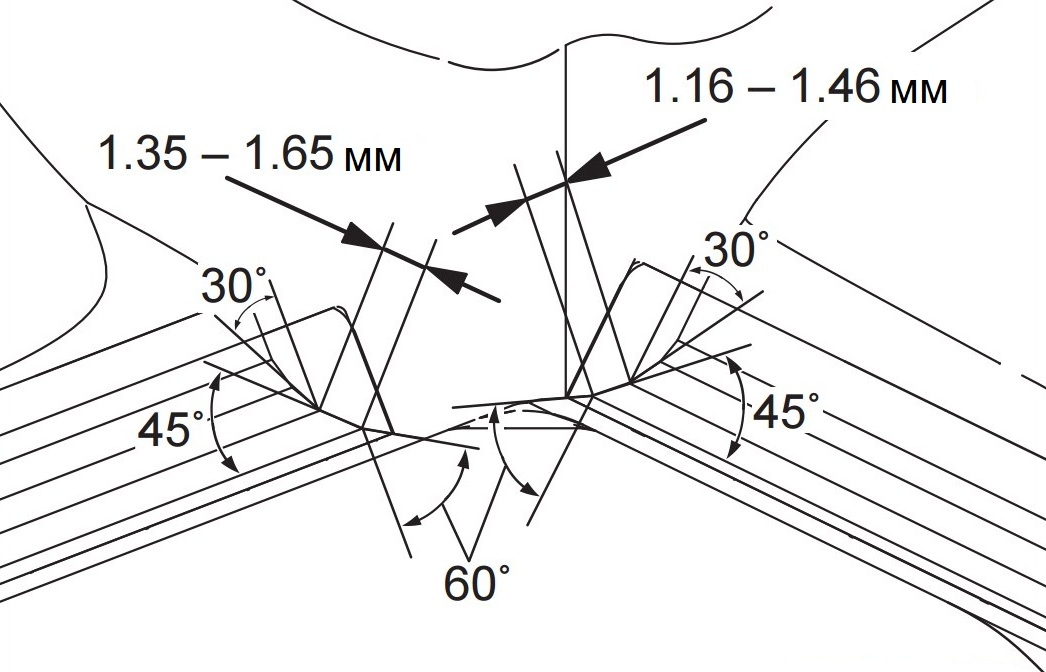

Геометрические параметры седел клапанов газораспределительного механизма двигателя 4B12 Peugeot 4007

Примечание:

Рекомендуется провести восстановление геометрии седла клапана на станочном оборудовании.
Ширина контактной поверхности впускного клапана: 1,16 - 1,46 мм.
Ширина контактной поверхности выпускного клапана: 1,35 - 1,65 мм.

4. Аналогично установите остальные седла клапанов.

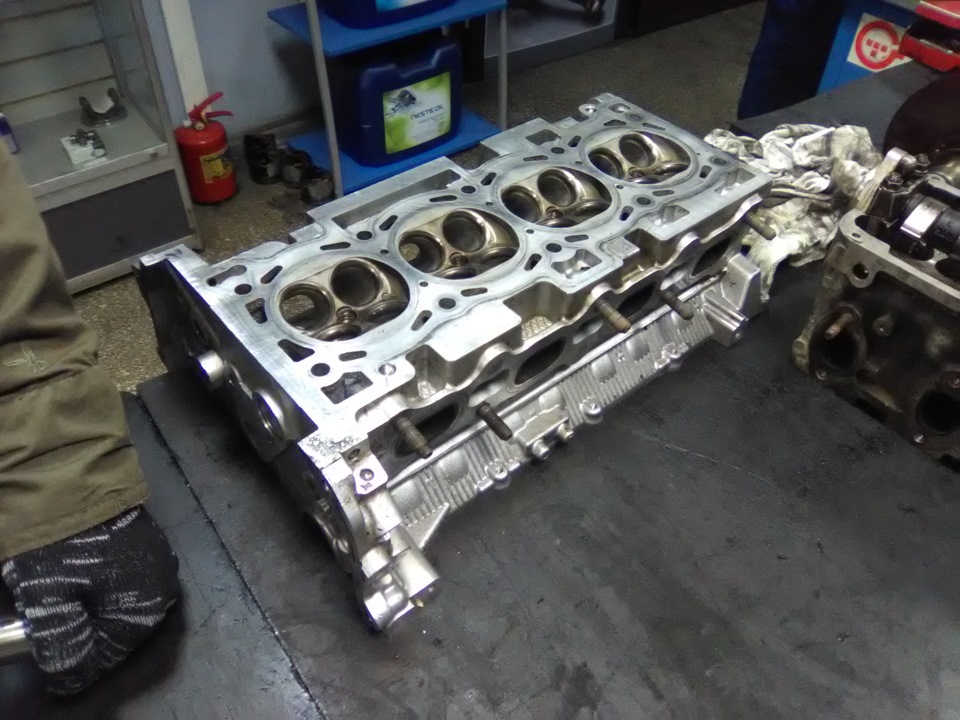

Головка блока цилиндров с установленными седлами клапанов двигателя 4B12 Peugeot 4007

5. При необходимости, расточите отверстие в головке блока цилиндров на станочном оборудовании для установки направляющей втулки клапана увеличенного диаметра (ремонтного размера).

Примечание:

Не устанавливайте направляющую втулку клапана снова того же самого диаметра после расточки отверстия до ремонтного размера.
Диаметр отверстия под направляющую втулку клапана (ремонтный размер 0,25): 11,23 - 11,25 мм.

6. Постепенно нагрейте головку блока цилиндров в водяной ванне до температуры 80 - 100°С.

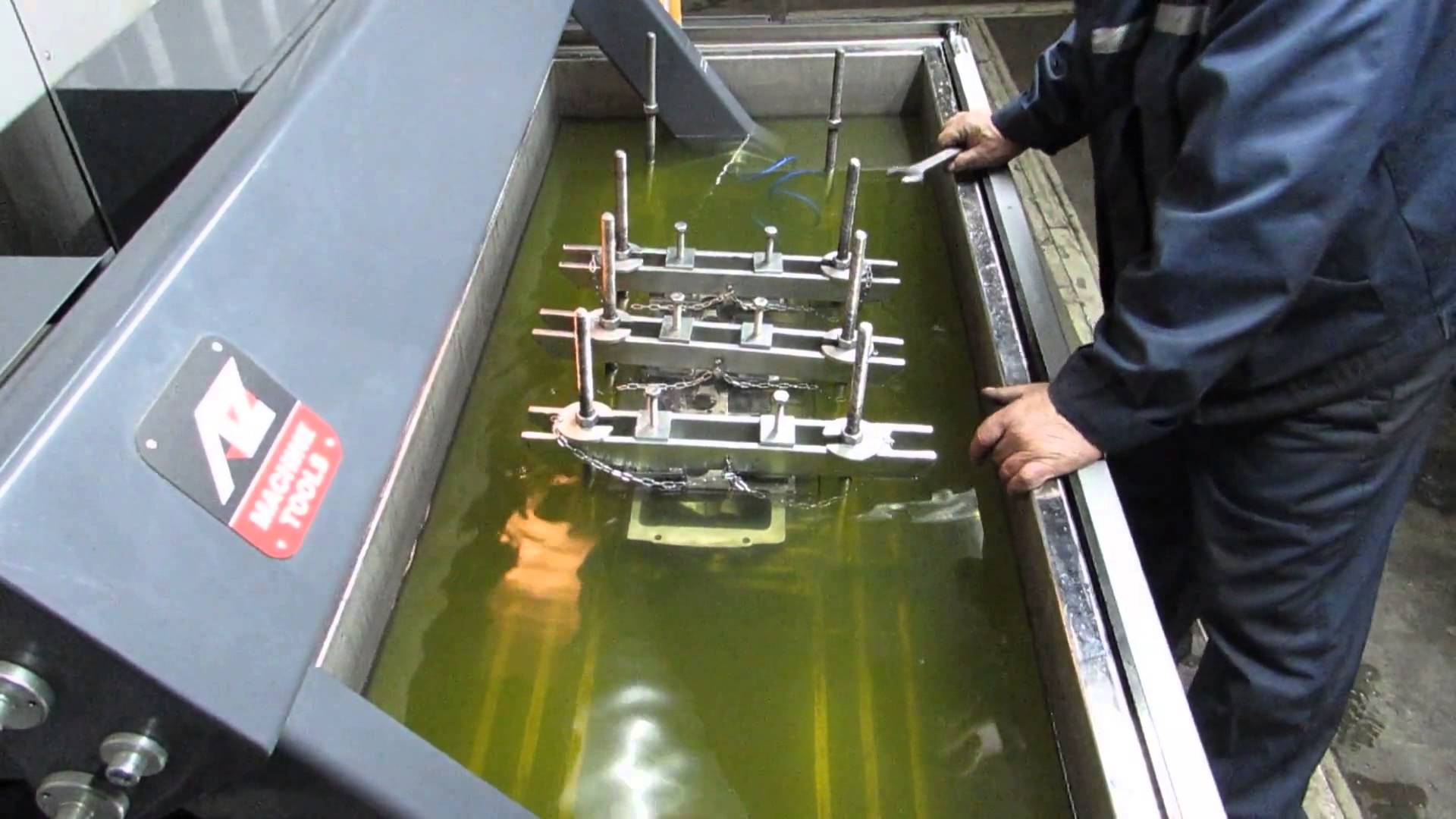

В водяной ванне головка блока цилиндров двигателя 4B12 Peugeot 4007

7. Запрессовка направляющих клапанов производится со стороны верхней поверхности головки блока цилиндров так, чтобы ее выступание от торца до посадочной поверхности седла пружины клапана было равно "А" (см. рисунок ниже).

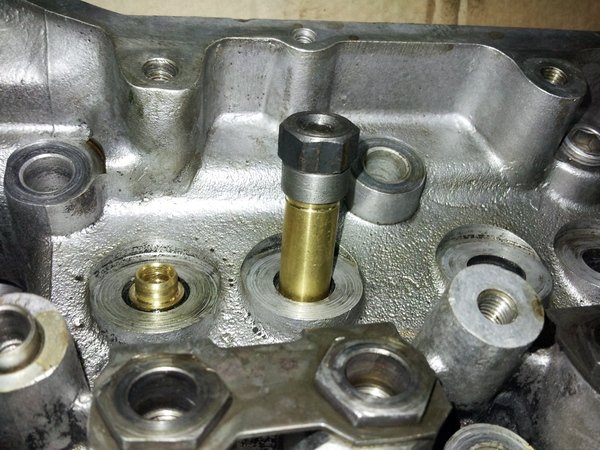

Инструмент для запрессовки направляющей втулки клапана ГРМ двигателя 4B12 Peugeot 4007

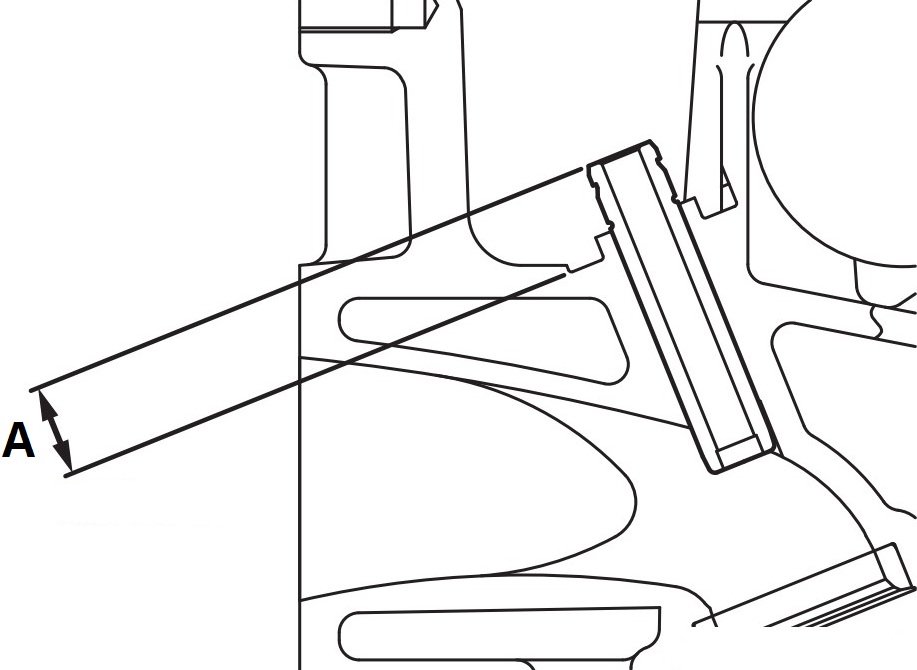

Проверочный параметр установки направляющей втулки клапана ГРМ двигателя 4B12 Peugeot 4007

Примечание:

Номинальное значение "А": 14,6 - 15,2 мм.
Запрессовку направляющих втулок выполняйте только со стороны верхней поверхности головки блока цилиндров (со стороны крышки головки блока цилиндров).

8. После установки направляющей втулки, подберите к ней новый клапан и проверьте, что клапан перемещается свободно, без заедания и чрезмерного люфта.

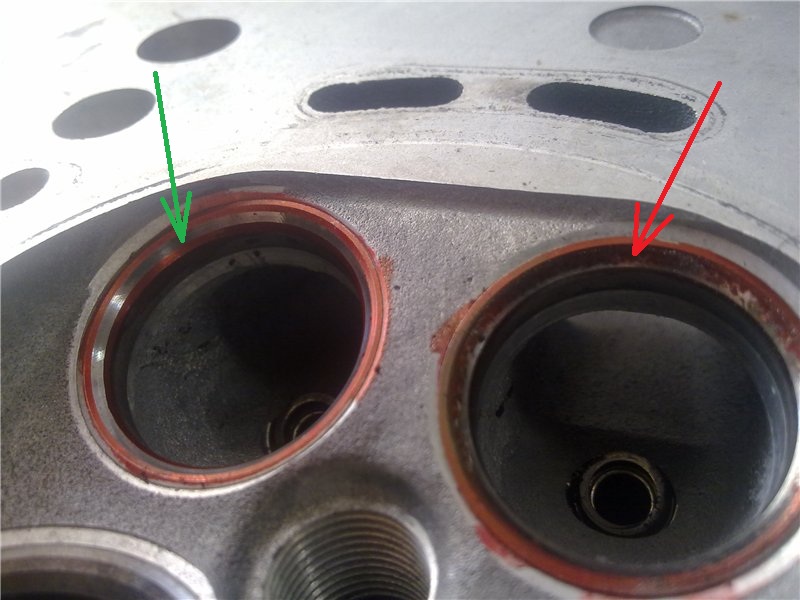

9. После замены направляющей втулки клапана, проверьте пятно контакта клапана с седлом.

Пятно контакта клапана с седлом газораспределительного механизма двигателя 4B12 Peugeot 4007

Примечание:

В случае неправильного контакта откорректируйте седло клапана (притрите клапан и седло клапана).

Притирка клапана газораспределительного механизма двигателя 4B12 Peugeot 4007

10. Аналогично установите остальные направляющие втулки клапанов.

11. Нанесите немного чистого моторного масла на рабочую поверхность маслосъемного колпачка, контактирующую со стержнем клапана, а также на установочную поверхность, как показано на рисунке.

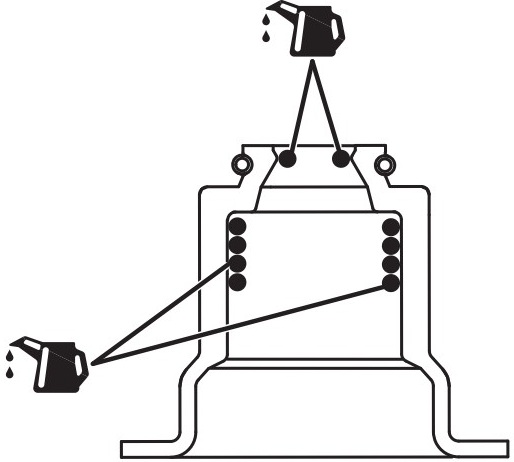

Схема нанесения моторного масла на рабочую поверхность маслосъемного колпачка газораспределительного механизма двигателя 4B12 Peugeot 4007

12. С помощью специальной оправки (к.н. MD998737) установите новый маслосъемный колпачок на направляющую втулку клапана.

Установка с помощью оправки MD998737 маслосъемного колпачка газораспределительного механизма двигателя 4B12 Peugeot 4007

Примечание:

Не устанавливайте маслосъемный колпачок, бывший в эксплуатации.
Устанавливайте маслосъемный колпачок только с помощью специальной оправки. Неправильная установка маслосъемного колпачка приведет к повышенному расходу масла через направляющую втулку клапана.
Если масло на указанные поверхности не нанести, то при установке возможно повреждение маслосъемного колпачка и, в дальнейшем при работе двигателя, соскакивание с направляющей втулки.

13. Смажьте стержень клапана моторным маслом и введите его в направляющую втулку. Проверьте свободу перемещения клапана.

Примечание:

Не прилагайте усилия при проходе стержня клапана через маслосъемный колпачок.

14. Установите пружину и тарелку пружины клапана на место.

Примечание:

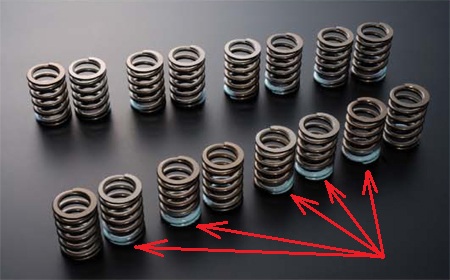

Установите пружину клапана так, чтобы цветная идентификационная метка была расположена около тарелки пружины (вверху).

Цветная идентификационная метка на пружинах клапанов газораспределительного механизма двигателя 4B12 Peugeot 4007

15. Съемником сожмите пружину и установите сухари в канавку стержня клапана.

Установленные сухари в канавки стержня клапана ГРМ двигателя 4B12 Peugeot 4007

Примечание:

Если пружину чрезмерно сжать, то тарелка пружины может упереться в маслосъемный колпачок и повредить его.

16. Проверьте правильность установки сухарей после снятия съемника.

17. Установите фильтр электромагнитного клапана управления подачей масла в отверстие блока цилиндров.

Размещение отверстия в блоке для установки фильтра электромагнитного клапана управления подачей масла двигателя 4B12 Peugeot 4007

18. Установите прокладку и головку на блок цилиндров, как описано здесь.

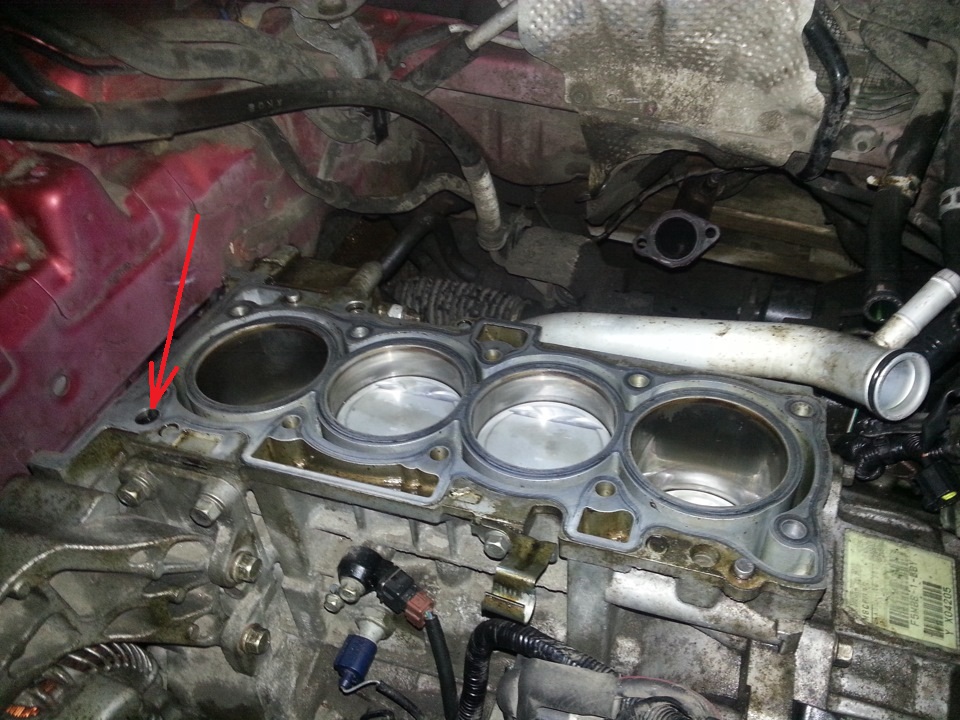

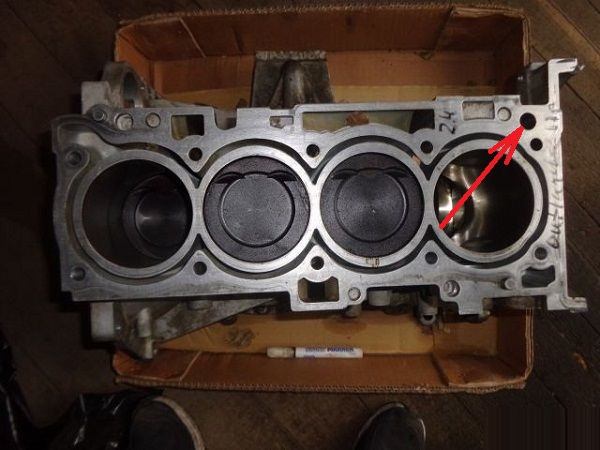

Установка головки на блок цилиндров двигателя 4B12 Peugeot 4007

19. Затем установите распределительные валы и другие детали на двигатель Пежо 4007 в последовательности, обратной снятию.

Установка крышек подшипников распределительных валов двигателя 4B12 Peugeot 4007

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников

Источник: carpedia.club

favorite 0
print
share
bookmark_border
None
