Указатели поворота и аварийная сигнализация. Схема Peugeot 4007 2007 - 2012

Примечание:

Лампы указателей поворота установлены в блок-фарах, задних и боковых фонарях. Левый или правый указатель поворота включается левым подрулевым переключателем. В режиме аварийной сигнализации выключателем аварийной сигнализации включаются все указатели поворота. Ниже приведены электрические схемы Пежо 4007 управления и работы указателей поворота и аварийной сигнализации для понимания функциональности отдельных элементов системы и их взаимосвязи. ​

Схема 1. Указатели поворота и аварийная сигнализация Пежо 4007:

1 – электронный блок управления ETACS;

2 – центральная панель;

3 – выключатель аварийной сигнализации;

4, 10 – переключатель режимов движения;

5 – цепь для автомобиля с левым расположением руля;

6 – панель управления системой кондиционирования и вентиляции;

7, 22 – модуль процессора;

8, 9, 13, 23, 24 – цепь сопряжения;

11, 16 – предохранители;

12 – пусковая цепь;

14 – входной чигнал от датчика дождя;

15 – разъем CAN 1;

17, 19 – индикаторы правого и левого поворота соответственно;

18 – жидкокристаллический дисплей;

20 – реостат;

21 – цепь линии передачи;

25 – автоматический прерыватель;

26 – комбинация приборов.

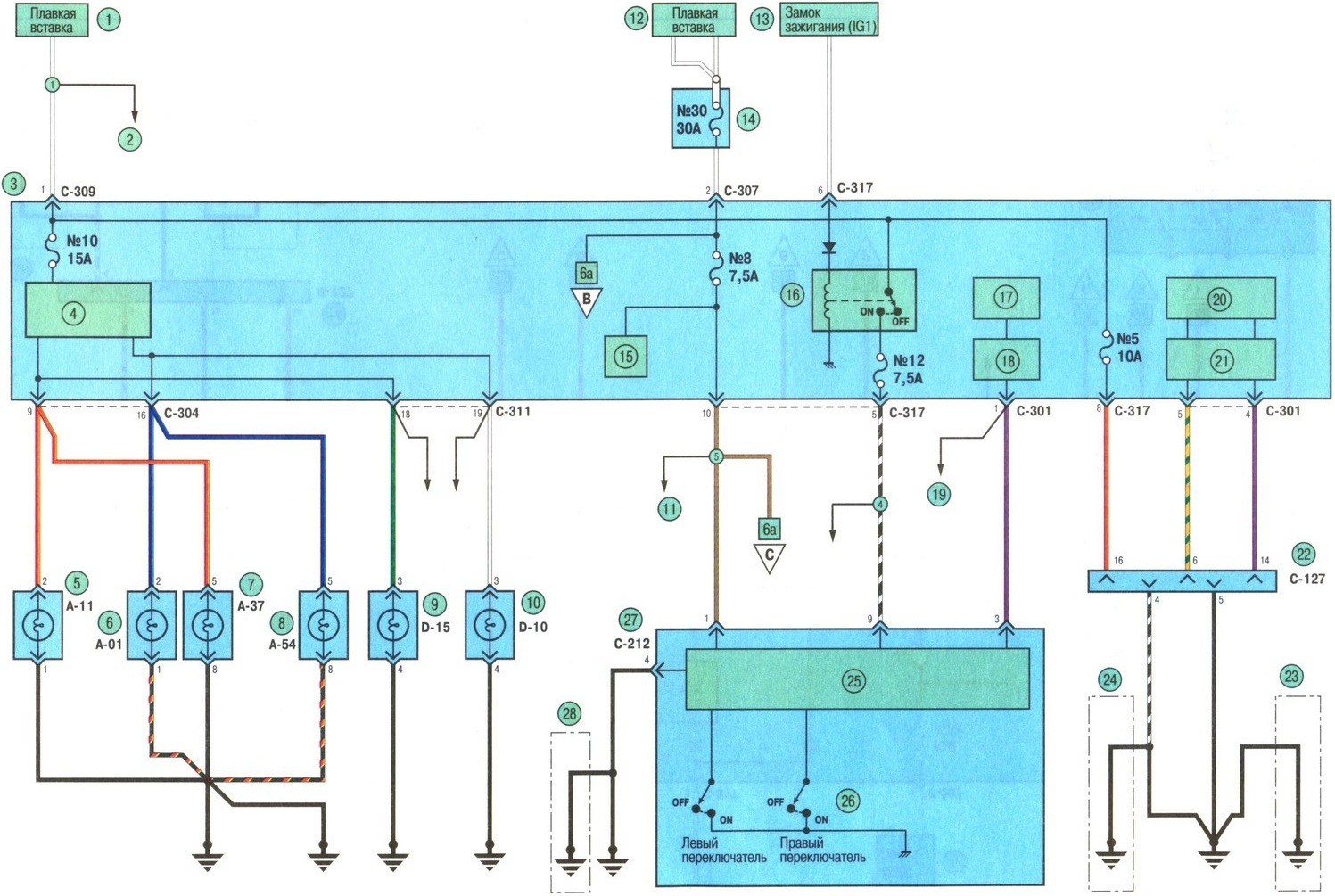

Схема 2. Указатели поворота и аварийная сигнализация Пежо 4007:

1, 12 – предохранители;

2 – к распределительной системе;

3 – электронный блок управления ETACS;

4 – цепь управления лампами указателей поворота;

5 – лампа левого бокового указателя поворота;

6 – лампа правого бокового указателя поворота;

7 – лампа указателя поворота в левой блок-фаре;

8 – лампа указателя поворота в правой блок-фаре;

9 – лампа указателя поворота в левом заднем фонаре;

10 – лампа указателя поворота в правом заднем фонаре;

11 – световые индикаторы панели приборов;

13 – замок зажигания;

14 – блок реле в моторном отсеке;

15 – цепь фар основного освещения;

16 – реле замка зажигания;

17, 20 – электронный блок управления рулевой колонкой;

18, 21 – цепь сопряжения;

19 – электрические стеклоподъемники;

22 – диагностический разъем;

23 – цепь для автомобилей с правым расположением руля;

24, 28 – цепь для автомобилей с левым расположением руля;

25 – электроннй блок управления рулевой колонкой;

26 – переключатель указателей поворота;

27 – комбинированный выключатель рулевой колонки.
