Дефектовка головки блока цилиндров двигателя 4B12 Peugeot 4007 2007 - 2012

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Ключ трещоточный
  • Головка на 10 мм
  • Головка на 12 мм
  • Динамометрический ключ
  • Нож (или скребок)
  • Компрессор
  • Пневмопистолет для обдувки
  • Прецизионная линейка
  • Набор плоских щупов
  • Инструмент для измерения осевого зазора распределительного вала
  • Микрометр
  • Измерительная головка часового типа с штативом

Детали и расходники:

  • Головка блока цилиндров Пежо 0200.HJ (при необходимости)

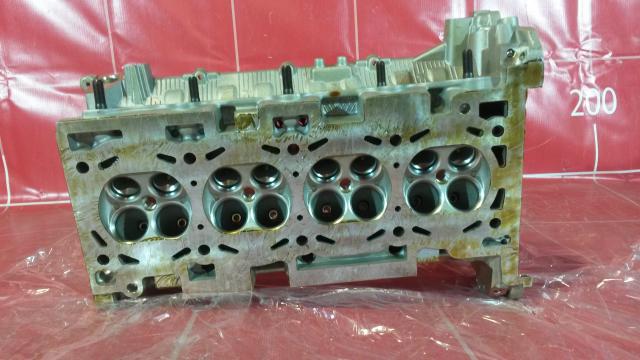

Головка блока цилиндров 0200.HJ двигателя 4B12 Peugeot 4007

  • Очиститель (или растворитель)
  • Обезжириватель
  • Пластиковый калибр Plastigauge PL-X (0,018 - 0,045 мм)
  • Ветошь

Примечания:

Проверка головки блока цилиндров проводится во время ремонта двигателя со снятием головки или замены соответствующей прокладки.
Как снять головку блока цилиндров и какие инструменты при этом используются, смотрите здесь.

1. Перед очисткой проверьте головку блока цилиндров на отсутствие повреждений и трещин, утечек охлаждающей жидкости и масла, отработавших газов и воздуха.

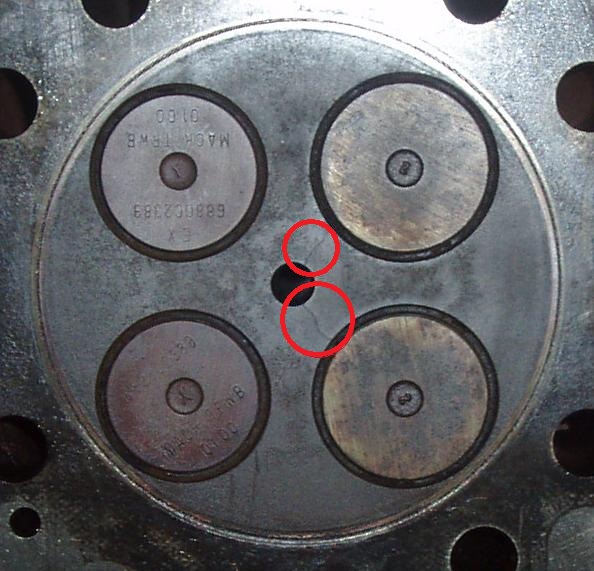

Трещины головки блока цилиндров двигателя 4B12 Peugeot 4007

2. Полностью удалите отложения масла, накипь, остатки прокладок и герметика, налет сажи (нагар) с поверхности головки блока цилиндров. После очистки продуйте масляные каналы головки блока цилиндров сжатым воздухом.

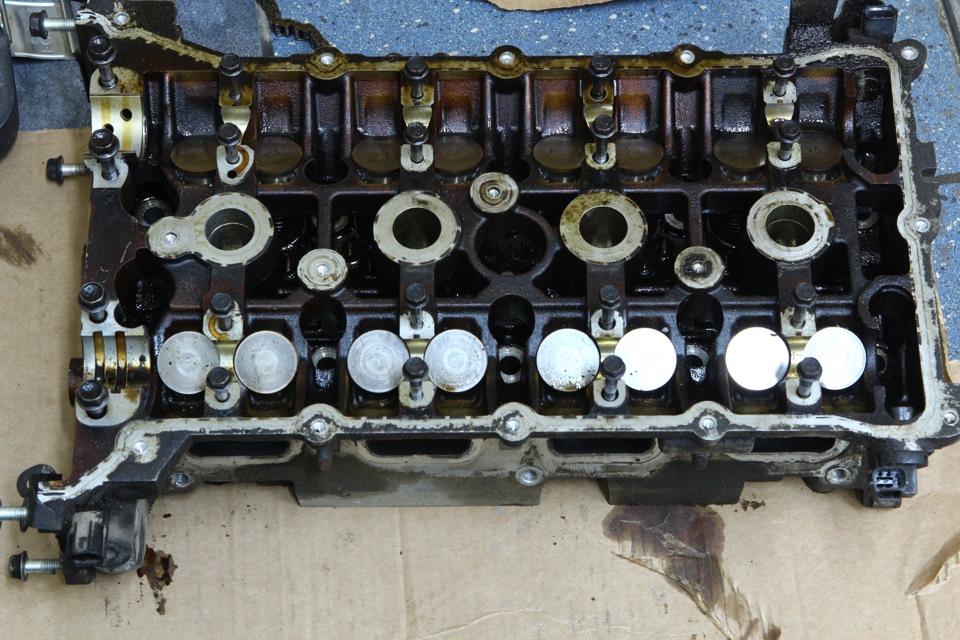

Масляные отложения на головке блока цилиндров двигателя 4B12 Peugeot 4007

Очищенная головка блока цилиндров двигателя 4B12 Peugeot 4007

3. С помощью прецизионной линейки и плоского щупа проверьте неплоскостность привалочной поверхности головки блока цилиндров под прокладку по направлениям от "А" до "G", показанным на рисунке.

Схема проверки неплоскостности привалочной поверхности головки блока цилиндров под прокладку двигателя 4B12 Peugeot 4007

Примечание:

Неплоскостность (для головки): номинальная – не более 0,02 мм; предельно допустимая – 0,05 мм.

4. Если неплоскостность превышает предельно допустимое значение, то отшлифуйте поверхности головки блока цилиндров и блока цилиндров.

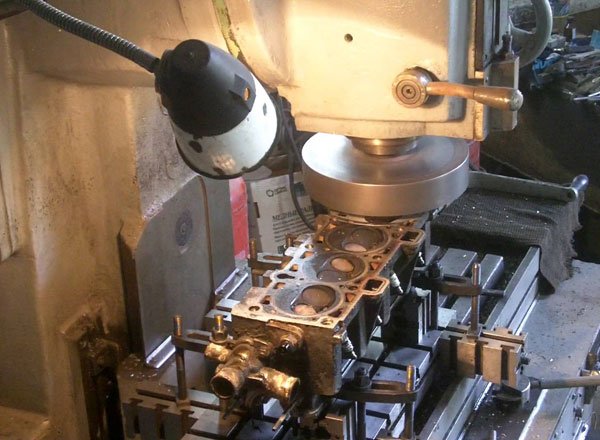

Шлифовка поверхности головки блока цилиндров двигателя 4B12 Peugeot 4007

Примечание:

Номинальная высота (новой) головки блока цилиндров – 128,5 мм; предельно допустимая глубина шлифования – 0,20 мм.
Общая толщина снимаемого металла с привалочных поверхностей головки блока цилиндров и блока цилиндров не должна превышать в сумме 0,20 мм.

5. С помощью прецизионной линейки и плоского щупа проверьте неплоскостность привалочной поверхности головки блока цилиндров под прокладку со стороны впускного и выпускного коллекторов.

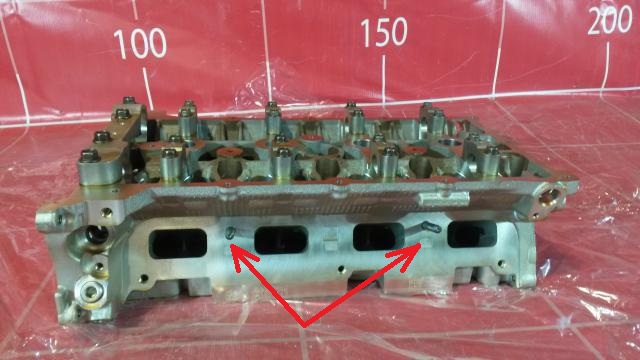

Привалочная поверхность головки блока цилиндров со стороны впускного коллектора двигателя 4B12 Peugeot 4007

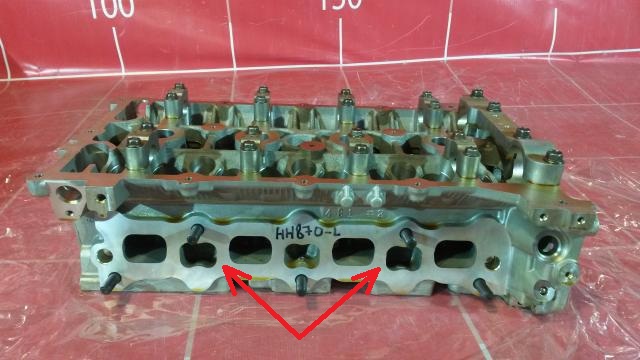

Привалочная поверхность головки блока цилиндров со стороны выпускного коллектора двигателя 4B12 Peugeot 4007

Примечание:

Неплоскостность поверхности для впускного коллектора: номинальное значение – не более 0,15 мм; предельно допустимое значение – 0,20 мм.
Неплоскостность поверхности для выпускного коллектора: номинальное значение – не более 0,50 мм; предельно допустимое значение – 0,70 мм.

6. Если неплоскостность превышает предельно допустимое значение, то отшлифуйте привалочную поверхность головки блока цилиндров со стороны коллектора.

7. Осмотрите опорные поверхности под подшипники распределительного вала на головке блока цилиндров (постель головки блока), проверьте отсутствие задиров и иных повреждений. При наличии повреждений замените головку блока цилиндров, а также выполните проверку распределительного вала.

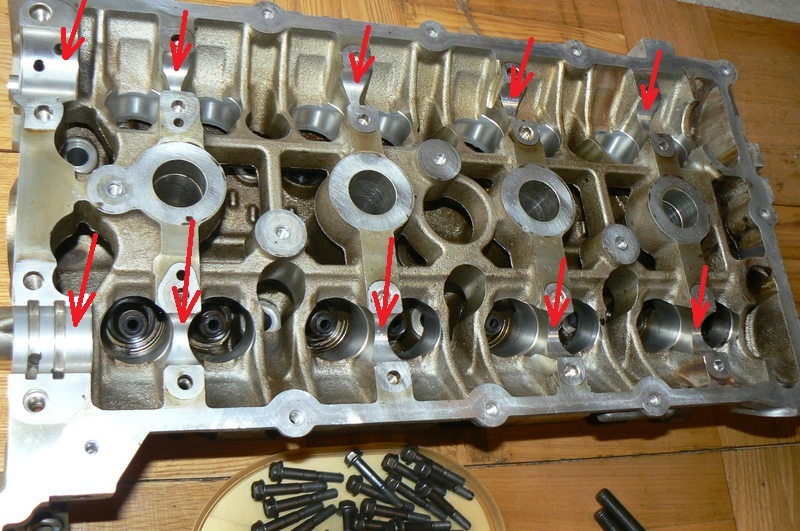

Опорные поверхности под подшипники распределительного вала на головке блока цилиндров двигателя 4B12 Peugeot 4007
