Дефектовка деталей газораспределительного механизма двигателя 4B12 Peugeot 4007 2007 - 2012

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Щетка металлическая
  • Микрометр
  • Штангенциркуль
  • Индикаторный нутромер
  • Приспособление для притирки клапанов
  • Кисть для рисования (очень тонкая)

Детали и расходники:

  • Клапан впускной 0948.F2 (при необходимости)

Клапан впускной 0948.F2 двигателя 4B12 Peugeot 4007

  • Клапан выпускной 0949.E7 (при необходимости)

Клапан выпускной 0949.E7 двигателя 4B12 Peugeot 4007

  • Головка блока цилиндров Пежо 0200.HJ (при необходимости)

Головка блока цилиндров 0200.HJ двигателя 4B12 Peugeot 4007

  • Клапанная пружина 0952.С9 (при необходимости)

Клапанные пружины 0952.С9 газораспределительного механизма двигателя 4B12 Peugeot 4007

  • Направляющая втулка клапана 0220.А5 (при необходимости)

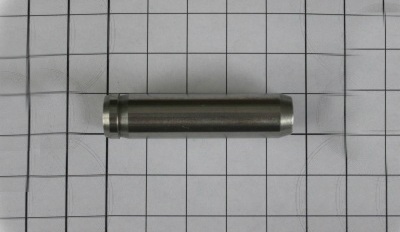

Направляющая втулка 0220.А5 клапана газораспределительного механизма двигателя 4B12 Peugeot 4007

  • Толкатель клапана (при необходимости)

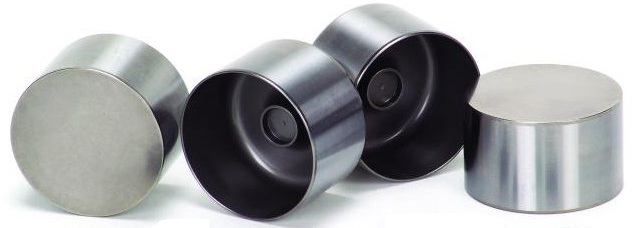

Толкатели клапанов газораспределительного механизма двигателя 4B12 Peugeot 4007

  • Седло впускного клапана 0226.G6 (при необходимости)
  • Седло выпускного клапана 0227.F1 (при необходимости)

Седло 0227.F1 выпускного клапана двигателя 4B12 Peugeot 4007

  • Паста притирочная (или белила)
  • Керосин
  • Ветошь

Примечания:

Как снять и провести разборку деталей газораспределительного механизма, и какие инструменты при этом используются, смотрите здесь и здесь.
При диагностике газораспределительного механизма необходимо проводить такие работы, как: измерение геометрических параметров клапанов, проверка притирки клапана, оценка технического состояния направляющих втулок клапанов, проверка пружин и толкателей.

Проверка клапана и седла клапана

1. Сначала необходимо очистить клапана с помощью металлической щетки.

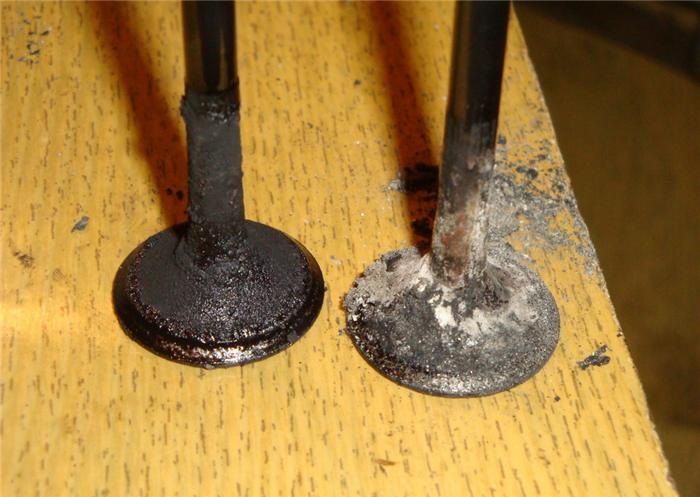

Очистка клапана ГРМ двигателя 4B12 Peugeot 4007

Очищенные клапаны газораспределительного механизма двигателя 4B12 Peugeot 4007

2. Клапан необходимо заменить, если стержень клапана изношен (гребневый износ) или поврежден, или если на торце стержня клапана (место контакта торца с регулировочной шайбой толкателя клапана) образовались вмятины.

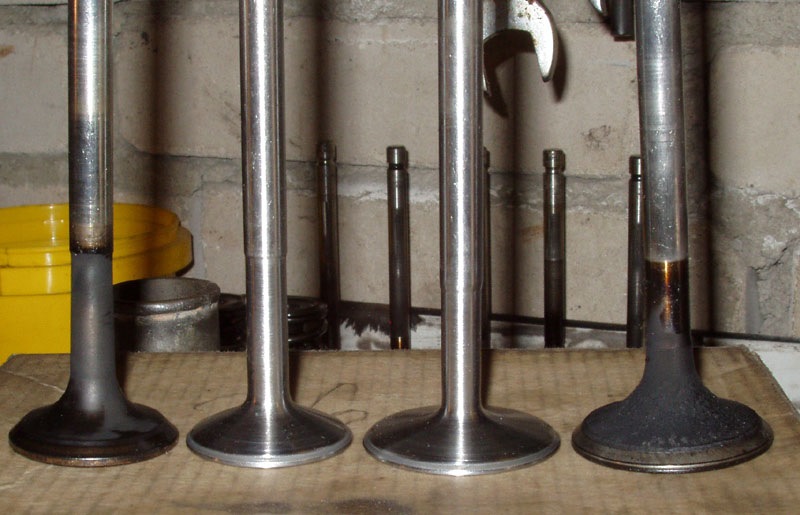

Износ стержней клапанов газораспределительного механизма двигателя 4B12 Peugeot 4007

3. Нанесите равный слой притирочной пасты (белил) на седло клапана и вращайте установленный в направляющей втулке клапан с легким прижимом его тарелки к седлу. Проверьте правильность пятна контакта фаски тарелки клапана с седлом клапана (см. первое фото ниже). Пятно контакта должно быть расположено равномерно по центру рабочей фаски тарелки клапана (зеленая стрелка). В случае неправильного контакта клапана с седлом (красная стрелка) отшлифуйте фаску тарелки клапана и/или седло клапана. Вместе с тем измерьте ширину контактной поверхности (см. второе фото ниже). Если ширина контакта больше номинального значения, замените седло клапана.

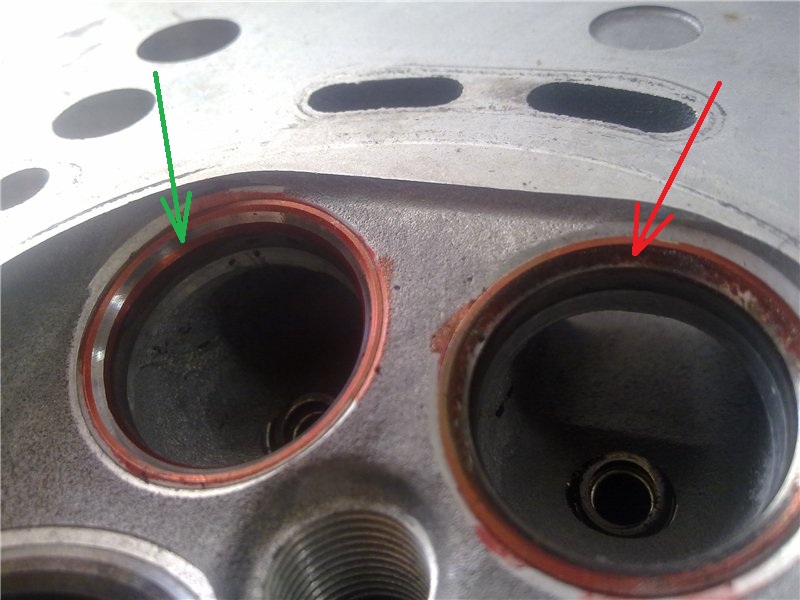

Проверка правильности пятна контакта фаски тарелки клапана с седлом клапана ГРМ двигателя 4B12 Peugeot 4007

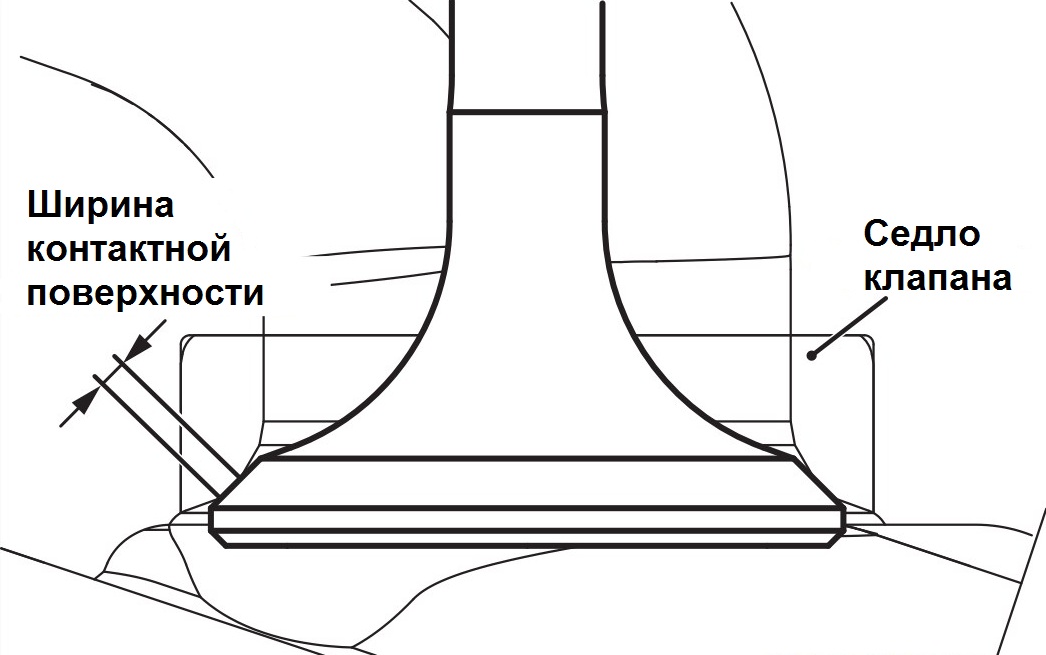

Измерение ширины контактной поверхности клапана газораспределительного механизма двигателя 4B12 Peugeot 4007

Примечание:

Перед проверкой пятна контакта убедитесь, что клапан и направляющая втулка находятся в нормальном состоянии. Номинальный диаметр тарелки клапана: впускного – 35 мм; выпускного – 29 мм.
Номинальная ширина контакта: впускного клапана – 1,16 - 1,46 мм; выпускного клапана – 1,35 - 1,65 мм.
По окончанию работ смойте притирочную пасту керосином.

4. Проверьте седло клапана на отсутствие следов перегрева и неравномерного контакта с рабочей фаской тарелки клапана. При необходимости либо отремонтируйте седло клапана, либо замените головку блока цилиндров.

5. Проверьте толщину тарелки клапана в ее цилиндрической части. Если толщина тарелки клапана меньше предельно допустимого значения, то замените клапан.

Толщина тарелки клапана газораспределительного механизма двигателя 4B12 Peugeot 4007

Примечание:

Толщина тарелки впускного клапана: номинальное значение – 1,022 мм; предельно допустимое значение – 0,522 мм.
Толщина тарелки выпускного клапана: номинальное значение – 1,094 мм; предельно допустимое значение – 0,594 мм.

6. Измерьте общую длину клапана. Если измеренная величина выходит за допустимые пределы (более 0,5 мм или менее 0,5 мм от номинального значения), то замените клапан.

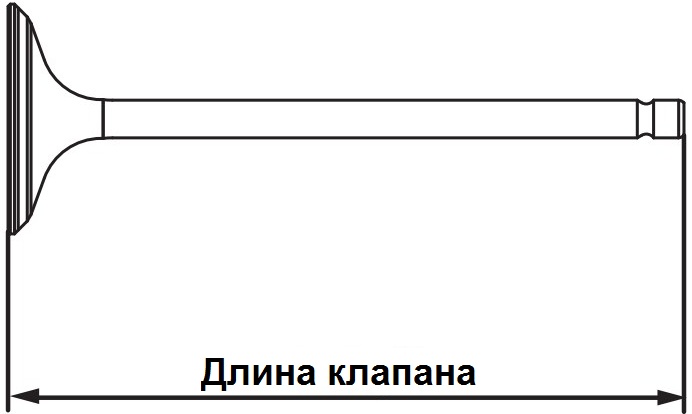

Длина клапана газораспределительного механизма двигателя 4B12 Peugeot 4007

Примечание:

Общая длина впускного клапана: номинальное значение – 113,18 мм; предельно допустимое значение – 112,68 мм.
Общая длина выпускного клапана: номинальное значение – 105,89 мм; предельно допустимое значение – 105,39 мм мм.

Проверка пружины клапана

1. Измерьте высоту пружины клапана в свободном состоянии. Если высота пружины меньше предельно допустимого значения, то замените пружину.

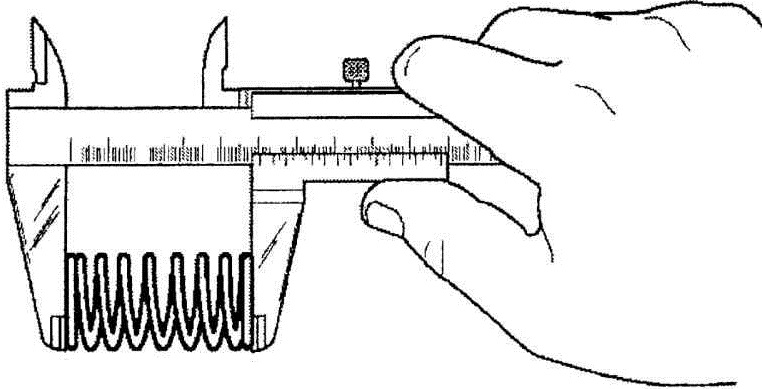

Измерение высоты пружины клапана в свободном состоянии ГРМ двигателя 4B12 Peugeot 4007

Примечание:

Высота пружины клапана в свободном состоянии: номинальное значение – 47,20 мм; предельно допустимое значение 46,20 мм.

2. Измерьте отклонение оси клапанной пружины от перпендикуляра к опорной поверхности. Если отклонение превышает предельно допустимую величину, то замените пружину.

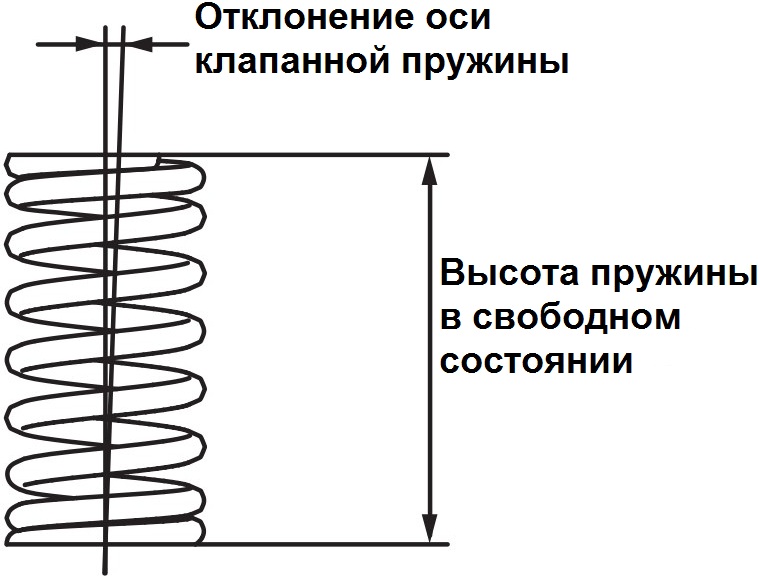

Отклонение от перпендикуляра к опорной поверхности оси клапанной пружины газораспределительного механизма двигателя 4B12 Peugeot 4007

Примечание:

Отклонение оси пружины: номинальное – 2° или меньше; предельно допустимое – 4°.

Проверка направляющей втулки клапана

1. Измерьте зазор между направляющей втулкой клапана и стержнем клапана в нескольких точках по длине.

Примечание:

Зазор между направляющей втулкой клапана и стержнем впускного клапана: номинальное значение – 0,020 - 0,047 мм; предельно допустимое значение – 0,10 мм.
Зазор между направляющей втулкой клапана и стержнем выпускного клапана: номинальное значение – 0,030 - 0,054 мм; предельно допустимое значение – 0,15 мм.
Внутренний диаметр направляющей втулки клапана – 5,500 - 5,512 мм.

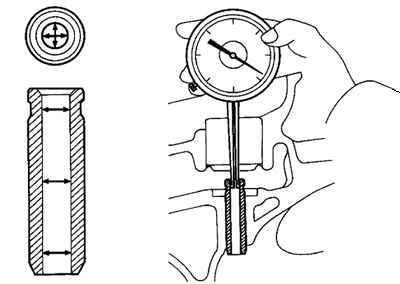

Измерение диаметра направляющей втулки клапана газораспределительного механизма двигателя 4B12 Peugeot 4007

Номинальное значение диаметра стержня впускного клапана: 5,465 - 5,480 мм.
Номинальное значение диаметра стержня выпускного клапана: 5,458 - 5,470 мм.

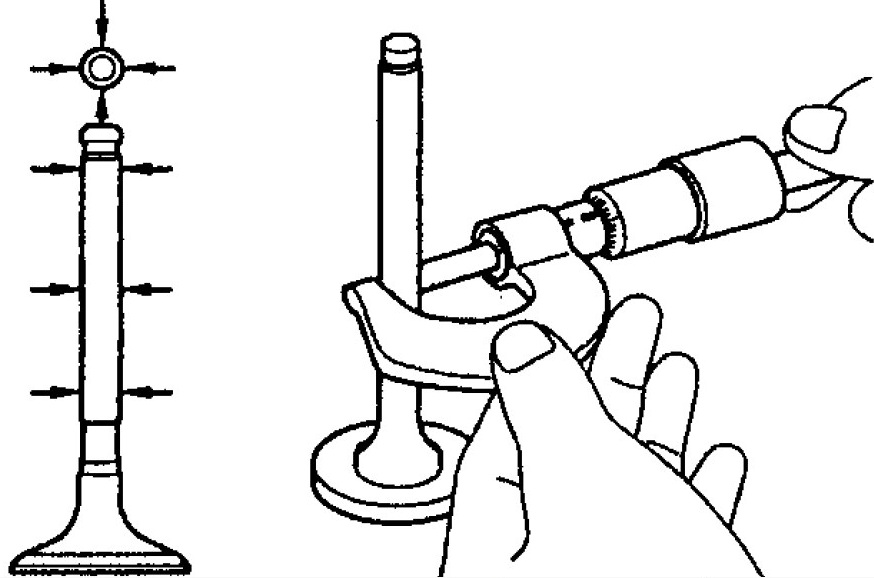

Измерение диаметра стержня клапана газораспределительного механизма двигателя 4B12 Peugeot 4007

2. Если величина зазора превышает допустимое значение, то замените направляющую втулку клапана, или клапан, или обе детали.

Проверка толкателей клапанов

1. Проверьте состояние толкателя клапана (отсутствие повреждений и деформаций).

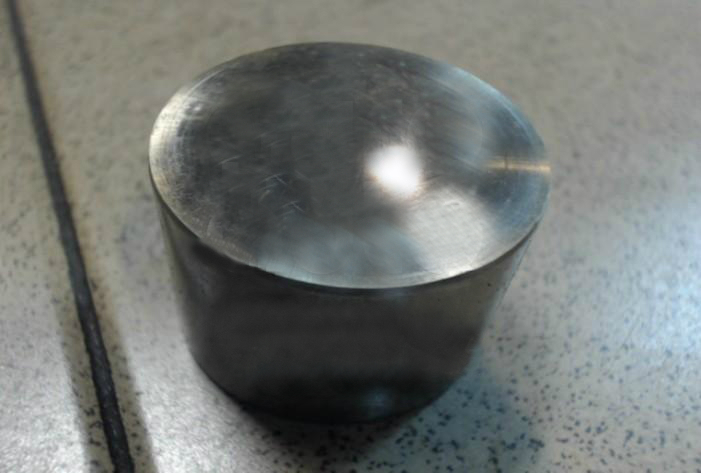

Проверка состояния толкателя клапана газораспределительного механизма двигателя 4B12 Peugeot 4007

Примечание:

При необходимости, замените толкатель(и) клапана(ов) с такой же толщиной или необходимой (в случае регулировки теплового зазора). Предусмотрено 47 размеров толкателя клапана с шагом 0,015 мм в диапазоне от 3,000 мм до 3,690 мм.
