Установка поршня первого цилиндра в положение ВМТ такта сжатия двигателя 4B12 Peugeot 4007 2007 - 2012

Инструменты:

  • Домкрат винтовой
  • Балонный ключ
  • Отвертка плоская средняя
  • Кисть флейцевая (тонкая)
  • Противооткатный упор (башмак)
  • Ключ трещоточный
  • Удлинитель (с карданчиком)
  • Головка на 10 мм
  • Головка на 12 мм
  • Головка на 17 мм
  • Гаечный ключ рожковый на 10 мм
  • Гаечный ключ накидной прямой на 16 мм
  • Гаечный ключ накидной прямой на 17 мм
  • Гаечный ключ накидной прямой на 19 мм
  • Вороток под торцевую насадку
  • Насадка на вороток на 22 мм
  • Динамометрический ключ
  • Плоскогубцы
  • Шестигранный спецключ для фиксации натяжного механизма (или штифт)
  • Инструмент для фиксации шкива коленчатого вала (вильчатый держатель MB990767 и спецболты и MD998719)
  • Съемник масляного поддона MD998727
  • Опора регулируемая с винтовым домкратом (или подъемное устройство)
  • Нож (или скребок)
  • Маркер

Детали и расходники:

  • Уплотнительное кольцо пробки поддона двигателя 0313.41

Уплотнительное кольцо 0313.41 пробки поддона двигателя 4B12 Peugeot 4007

  • Уплотнительная прокладка крышки головки блока цилиндров 0249.F9

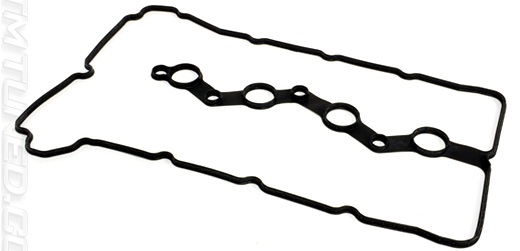

Уплотнительная прокладка 0249.F9 крышки головки блока цилиндров двигателя 4B12 Peugeot 4007

  • Емкость техническая
  • Моторное масло
  • Веревка или проволока
  • Очиститель (или растворитель)
  • Обезжириватель
  • Деревянный брусок
  • Герметик Loctite 5900 или 5970, Three Bond 1217G (1000А923) или 1227D

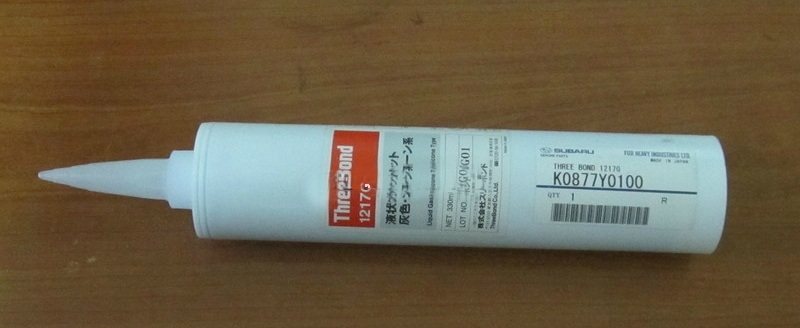

Герметик Three Bond 1217G для уплотнения соединений двигателя 4B12 Peugeot 4007

  • Краска
  • Ветошь

Примечания:

Поршень 1-го цилиндра устанавливают в положение ВМТ (верхняя мертвая точка) такта сжатия для того, чтобы при проведении работ, связанных со снятием цепи привода распределительного вала, не нарушалась установка фаз газораспределения. При нарушении фаз газораспределения двигатель Пежо 4007 не будет нормально работать.

1. Активируйте стояночный тормоз и установите под левое заднее колесо противооткатный упор. Отверните балонным ключом гайки правого переднего колеса на 1 оборот, а потом с помощью домкрата вывесьте правую переднюю часть автомобиля и полностью отверните гайки для снятия колеса.

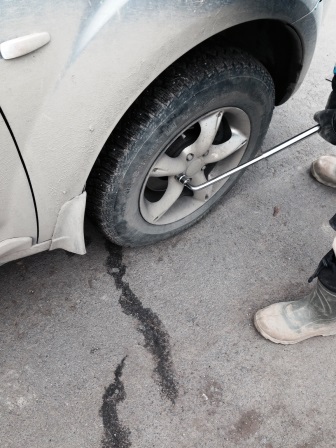

Отворачивание гаек крепления переднего колеса Peugeot 4007

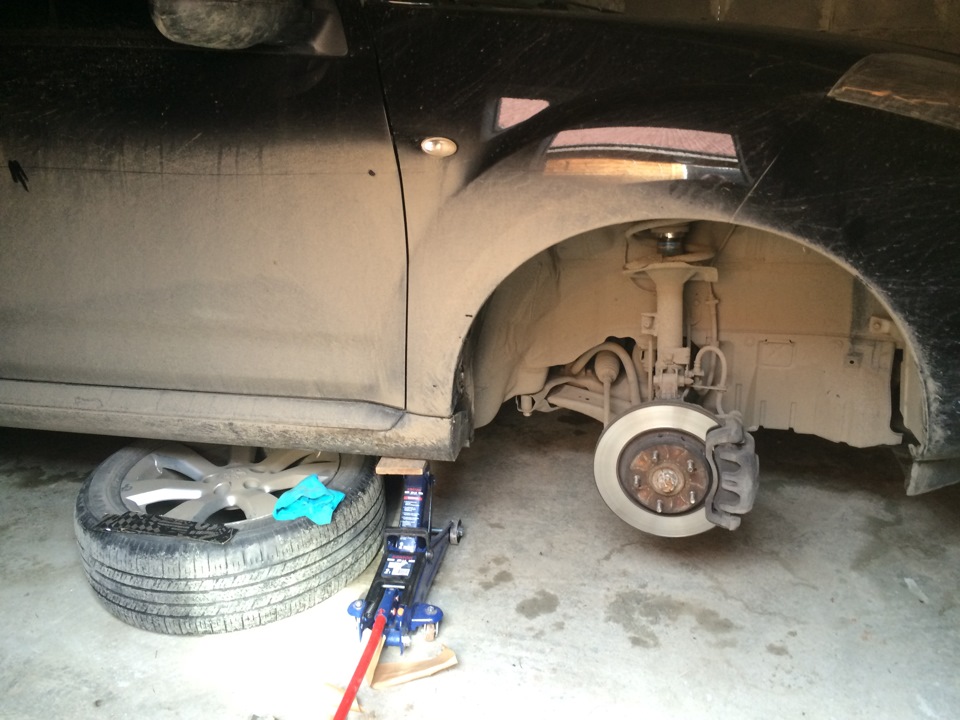

Снятое переднее правое колесо Peugeot 4007

2. Затем снимите правый боковой брызговик, как описано здесь.

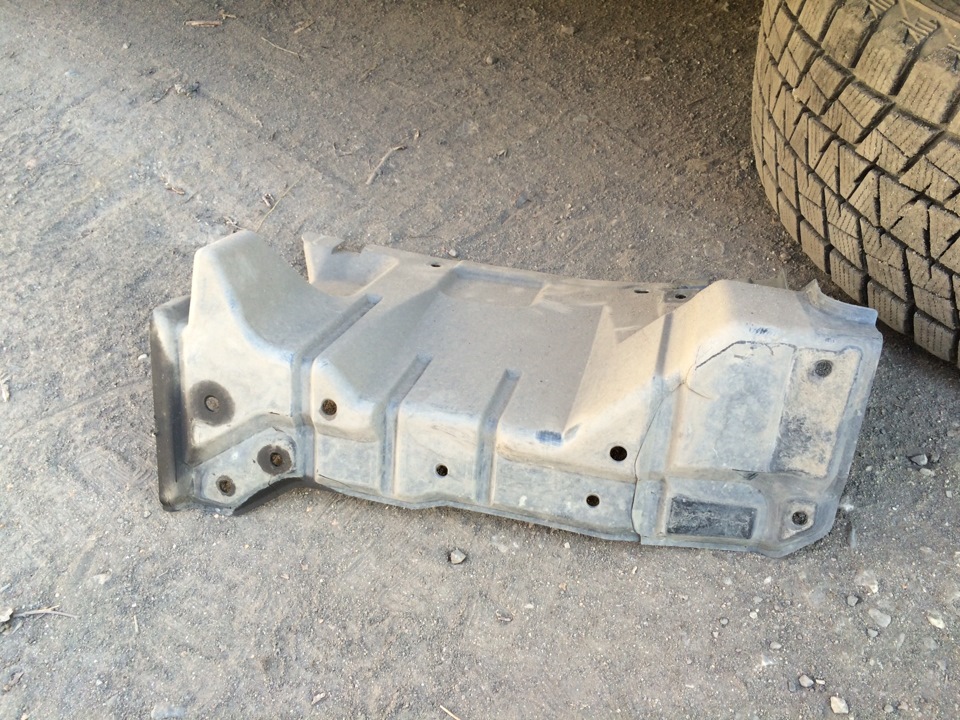

Снятый правый боковой брызговик двигателя 4B12 Peugeot 4007

3. Слейте моторное масло в техническую емкость, отвернув сливную пробку в поддоне картера.

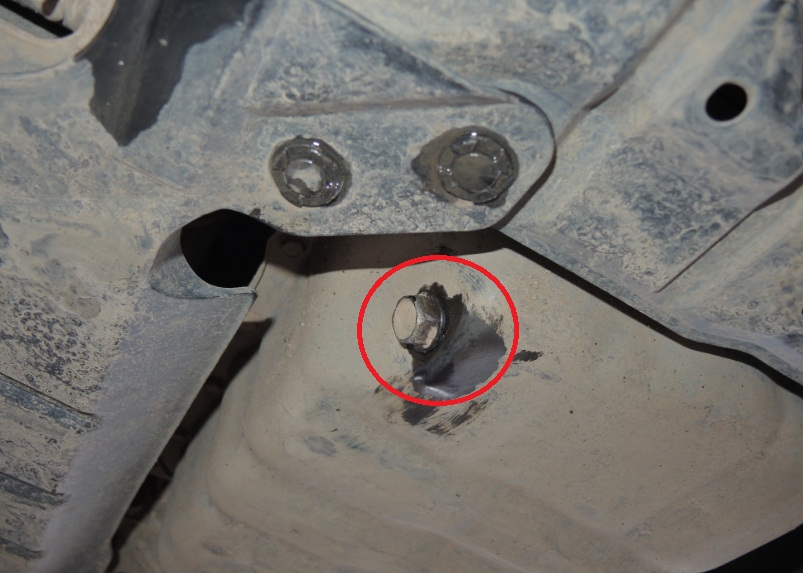

Размещение сливной пробки в поддоне картера двигателя 4B12 Peugeot 4007

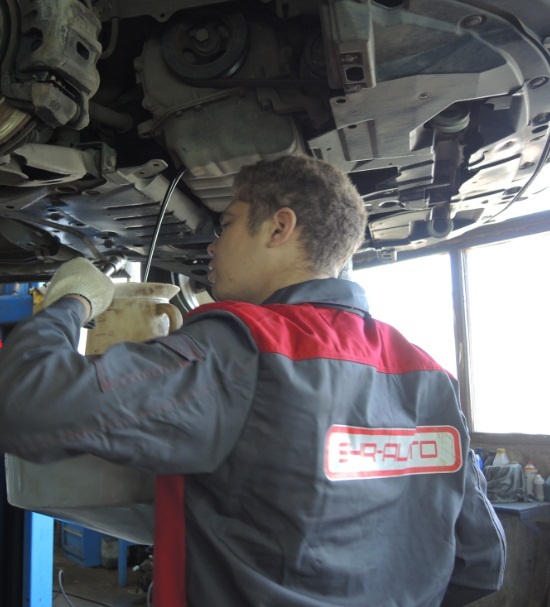

Сливание масла из двигателя 4B12 Peugeot 4007

4. Снимите крышку головки блока цилиндров двигателя, как описано здесь.

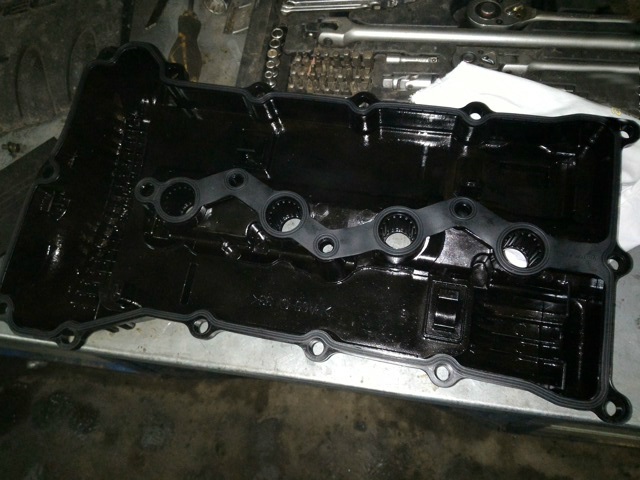

Снятая крышка головки блока цилиндров двигателя 4B12 Peugeot 4007

5. Установка меток распредвалов осуществляется с помощью воротка с насадкой на 22 мм. За болт крепления шкива привода вспомогательных агрегатов проверните коленчатый вал по часовой стрелке до совмещения установочной метки на каждой звездочке распределительного вала с верхней плоскостью головки блока цилиндров, как показано на рисунке, и установите поршень цилиндра №1 в ВМТ такта сжатия.

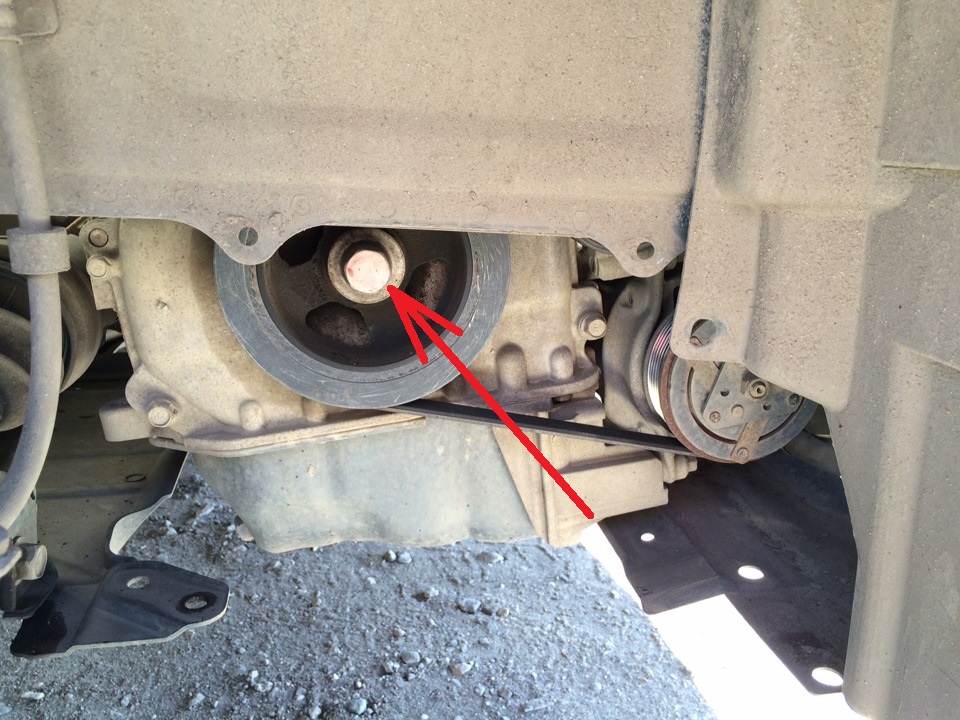

Размещение болта крепления шкива коленчатого вала двигателя 4B12 Peugeot 4007

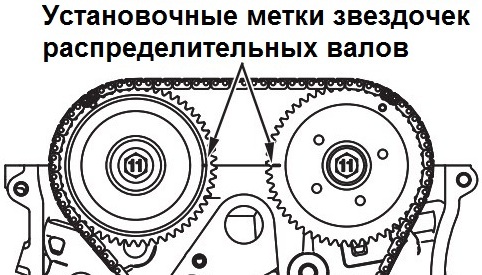

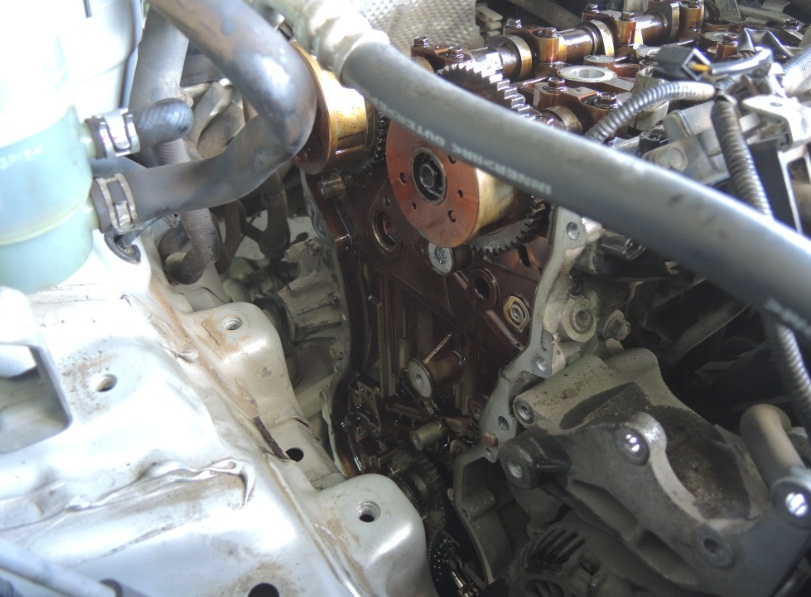

Совпадение установочных меток звездочек распределительных валов двигателя 4B12 Peugeot 4007

Примечание:

При установке в ВМТ первого цилиндра не проворачивайте коленчатый вал против часовой стрелки.

6. Проверьте совмещение установочной метки на шкиве коленчатого вала с меткой "Т" на индикаторе угла опережения зажигания (шкала на крышке цепи привода ГРМ).

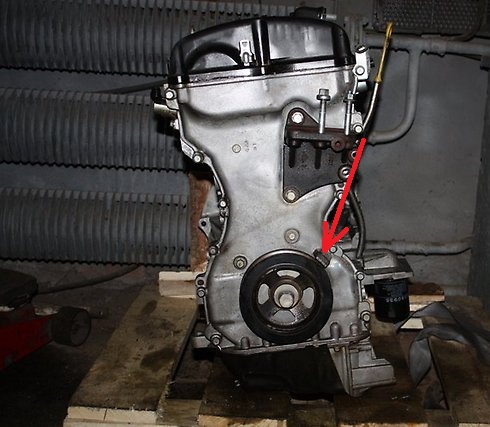

Размещение индикатора угла опережения зажигания на крышке привода ГРМ двигателя 4B12 Peugeot 4007

Примечание:

Дополнительно убедитесь, что установочная метка (шпонка) звездочки коленчатого вала совмещена с плоскостью блока цилиндров под крышку коренного подшипника. Для этого необходимо снять крышку цепи привода ГРМ.

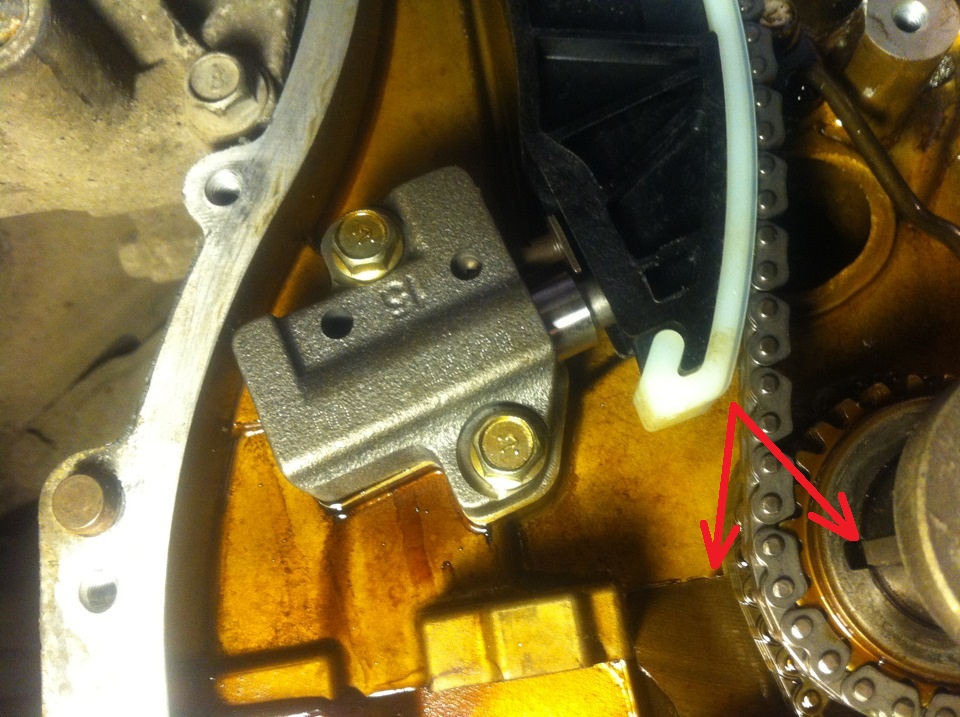

Совпадение меток ВМТ первого цилиндра на звездочке коленчатого вала и крышке коренного подшипника двигателя 4B12 Peugeot 4007

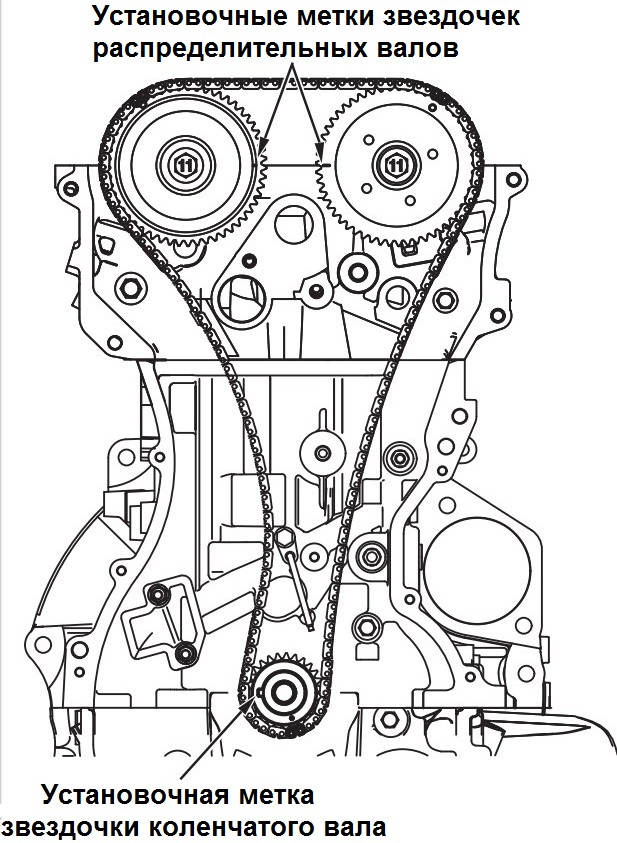

Установочные метки положения поршня первого цилиндра в ВМТ такта сжатия двигателя 4B12 Peugeot 4007

7. Если метки звездочки коленчатого вала не совпадают, снимите цепь привода ГРМ и поверните коленчатый вал по часовой стрелке досовпадения меток.

Снятая цепь привода газораспределительного механизма с двигателя 4B12 Peugeot 4007

8. После проведения работ связанных с установкой ВМТ, нужно собрать все детали в обратном порядке.

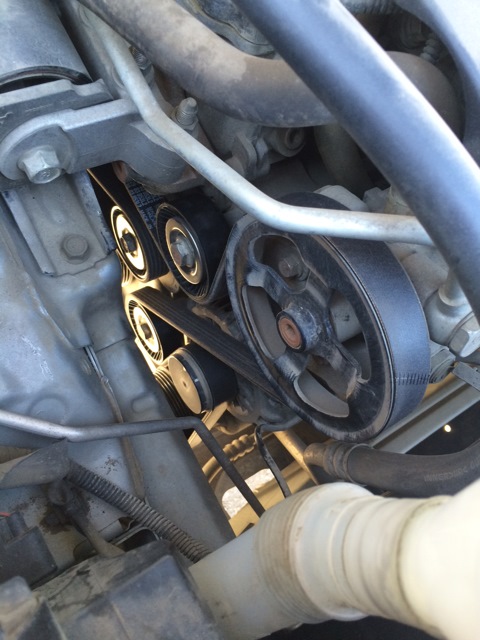

Установленный ремень привода вспомогательных агрегатов двигателя 4B12 Peugeot 4007

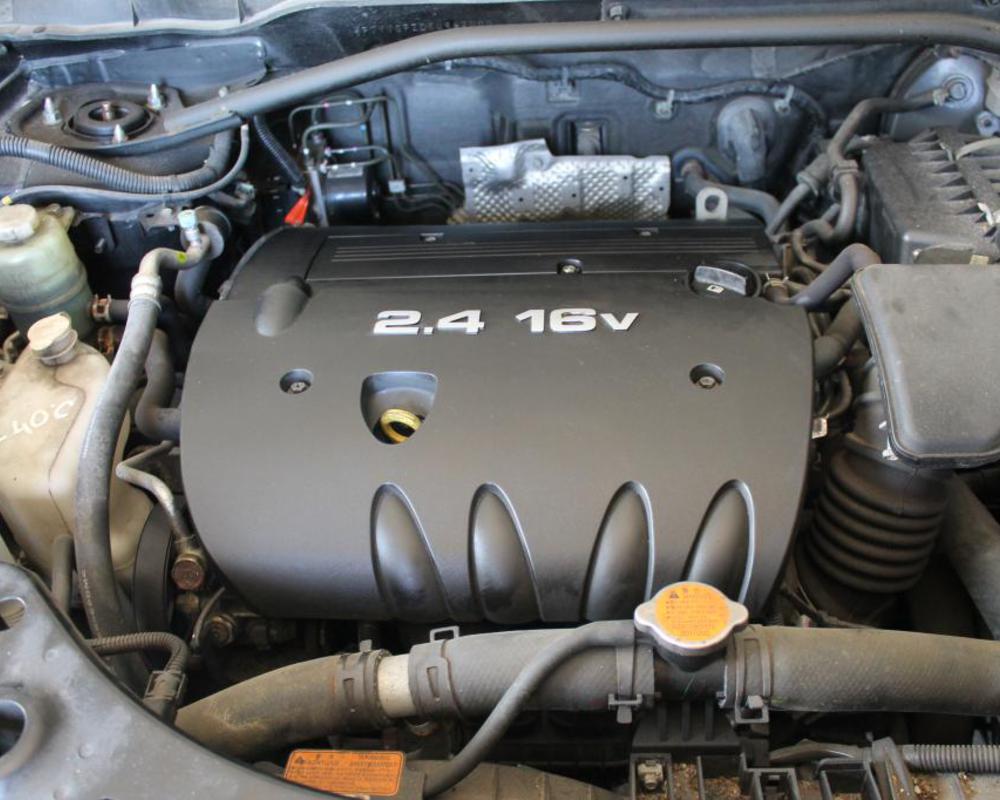

Собранный двигатель 4B12 Peugeot 4007
