Система смазки двигателя комбинированная: наиболее нагруженные детали смазываются под давлением, а остальные – или направленным разбрызгиванием, или разбрызгиванием масла, вытекающего из зазоров между сопрягаемыми деталями. Давление в системе смазки создается шестеренчатым масляным насосом, установленным снаружи в передней части блока цилиндров и приводимым в действие от переднего конца коленчатого вала.
Масляный насос Аутлендер ХЛ
Насос всасывает масло из масляного картера двигателя через маслоприемник с сетчатым фильтром и через полнопоточный масляный фильтр Аутлендер ХЛ с фильтрующим элементом из пористой бумаги подает его в главную масляную магистраль, расположенную в теле блока цилиндров с левой стороны.

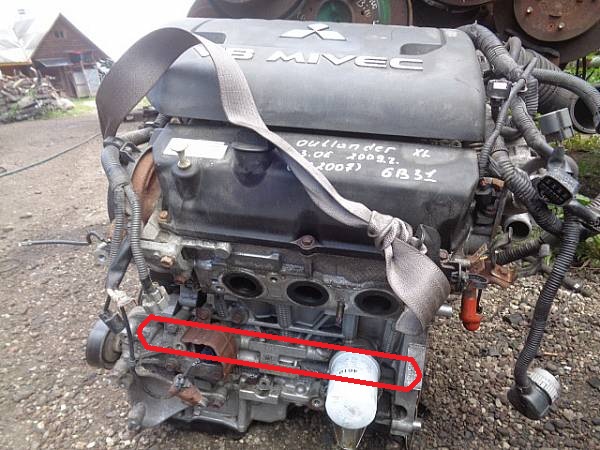

Главная масляная магистраль двигателя
От главной магистрали отходят каналы подвода масла к коренным подшипникам коленчатого вала.
Каналы подвода масла к коренным подшипникам коленчатого вала двигателя
В постелях коренных подшипников установлены форсунки, через которые масло разбрызгивается на стенки цилиндров и днища поршней. К шатунным подшипникам масло подается через каналы, выполненные в теле коленчатого вала. От главной масляной магистрали отходит вертикальный канал подвода масла к подшипникам распределительного вала.
Для смазки подшипников распределительного вала, масло из вертикального канала поступает в центральные осевые каналы распределительного вала через радиальное отверстие в шейке третьего подшипника и распределяется по ним к остальным подшипникам.
Кулачки распределительного вала смазываются маслом, поступающим из центрального осевого канала через радиальные отверстия в кулачках. Излишнее масло сливается из головки блока в масляный картер через вертикальные дренажные каналы.

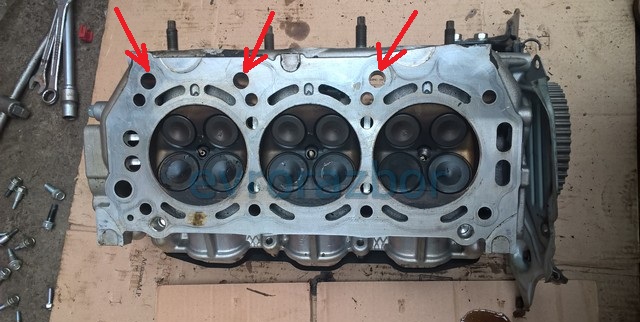

Дренажные каналы в головке блока цилиндров двигателя
